适配多规格小型电机的L型直角安装固定座

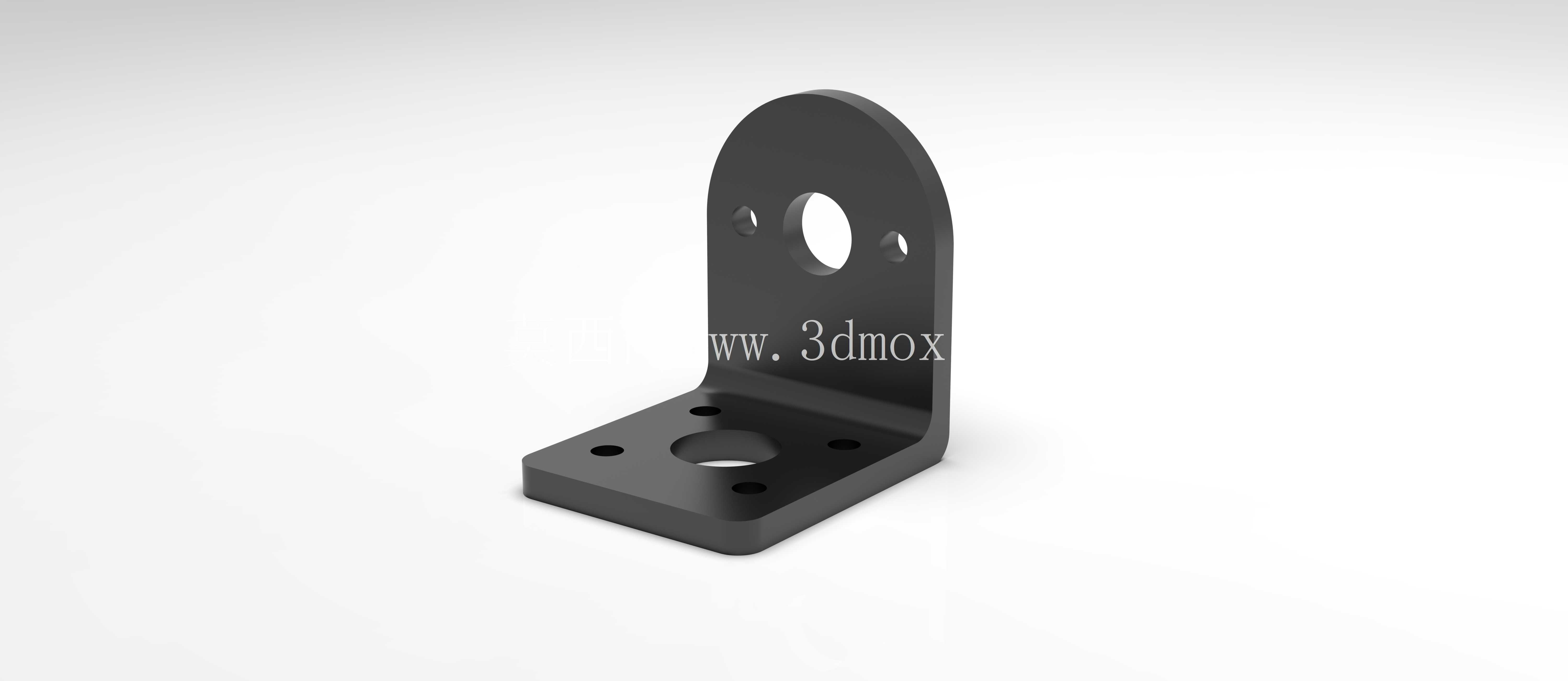

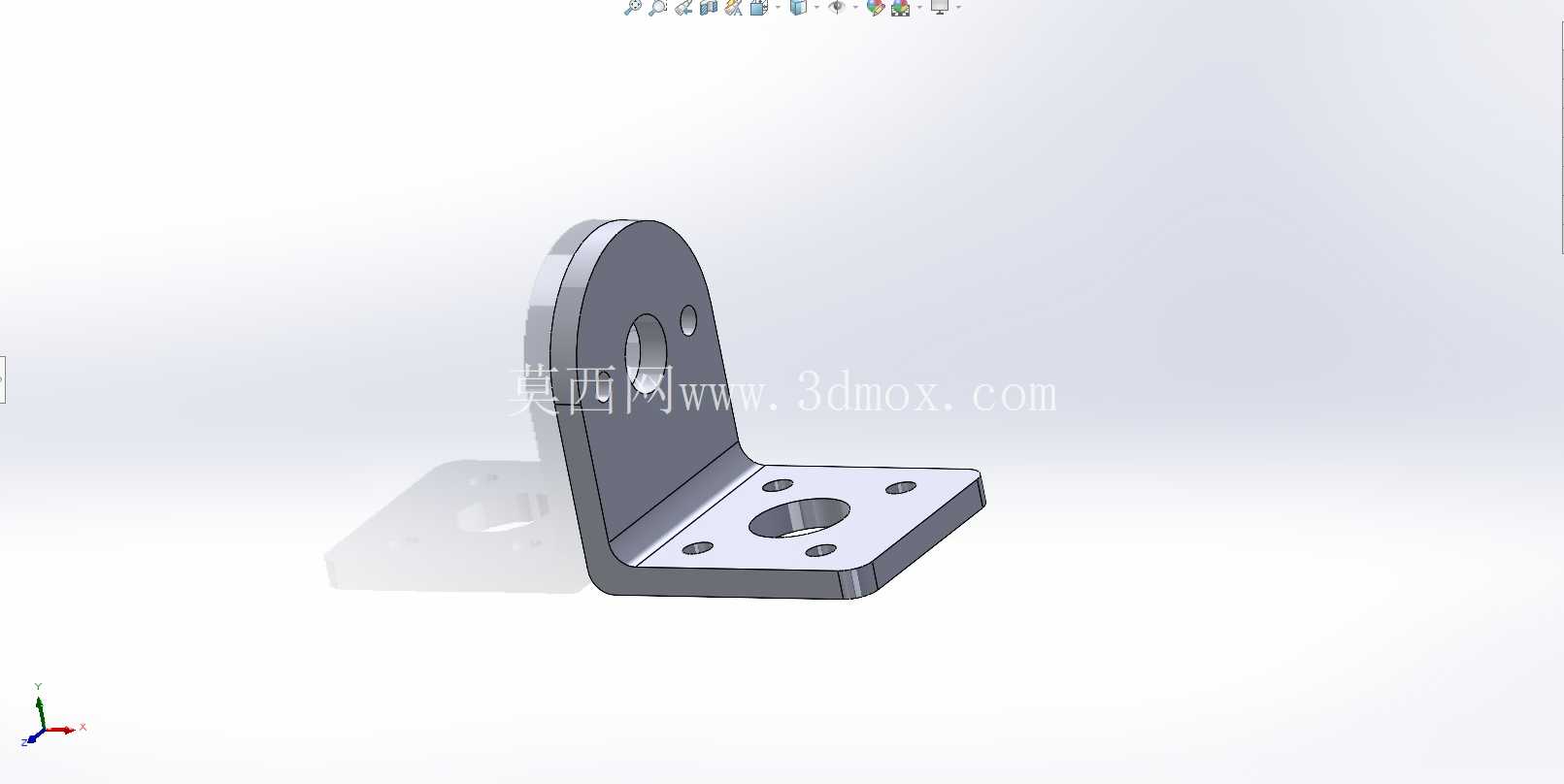

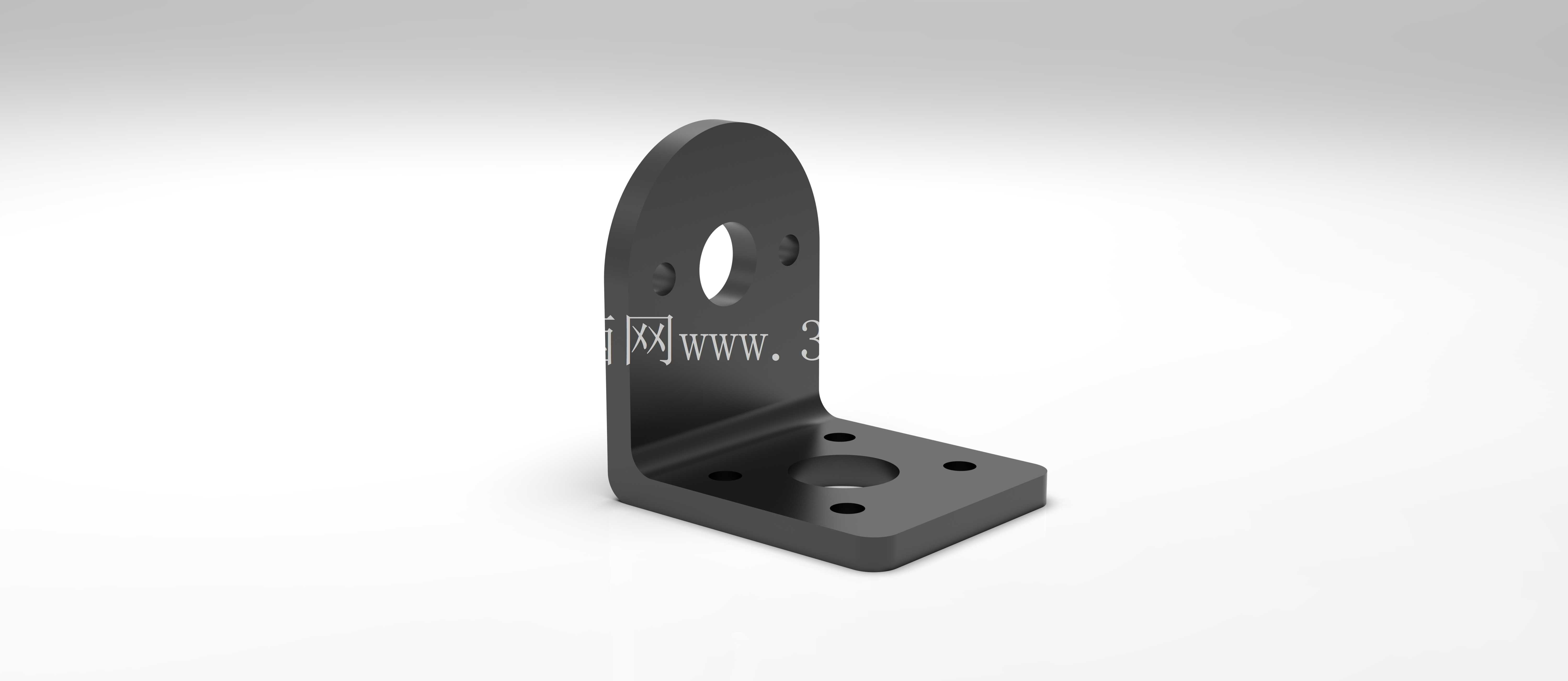

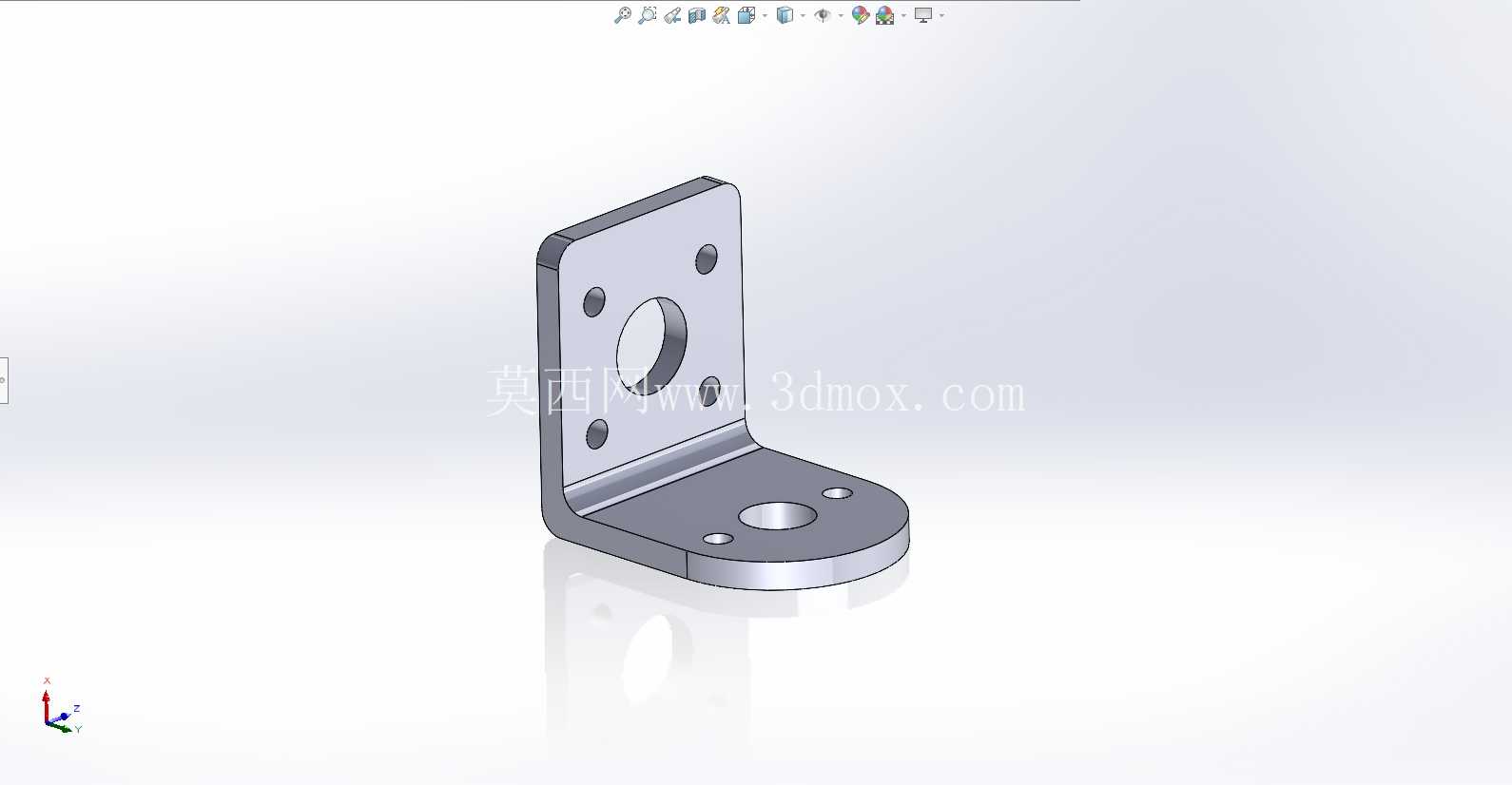

　　在小型桌面机器人、智能传动模组、DIY创客项目以及小型自动化执行机构的搭建过程中，电机的安装固定精度直接决定了整套传动系统的运行稳定性，这款L型直角安装座正是针对25GA、27GA、37GB三类常见小型直流减速电机开发的专用固定构件，解决了这类小尺寸电机在垂直安装场景下的定位偏差、运行共振、固定不牢等常见工程问题。从结构形态来看，这款安装座采用一体折弯式的L型直角构型，两个安装面呈90度垂直分布，竖直面为电机对接面，水平面为基座固定面，两个平面的垂直度公差控制在0.1mm以内，能够保证电机输出轴与安装基准面的平行度要求，避免电机轴带载运行时出现额外的径向弯矩，延长电机轴承的使用寿命。

　　竖直安装面的中心开设大尺寸通孔，用于避让电机的输出轴端或者定位止口，通孔两侧对称设置两个小型安装孔，孔位间距完全匹配对应型号电机的端盖安装孔距，安装时可直接通过螺丝将电机锁紧在竖直面上，无需额外加工转接板，减少装配环节的累计误差。水平安装面作为整个构件与设备机架的连接基准，中心位置开设圆形沉孔，既可以避让电机底部的凸起结构，也能作为安装时的定位参考，沉孔四周均匀分布四个固定通孔，孔位采用对称式布局，可兼容不同方向的安装需求，不管是将电机座固定在铝型材框架上，还是固定在亚克力、钣金材质的设备底板上，都能找到对应的锁紧位置，四个安装孔的孔径适配M3规格的内六角螺丝，沉头设计可以让螺丝头部完全埋入安装面内，不会出现凸起干涉其他构件的情况。在实际应用场景中，这类小型电机安装座的使用频率极高，比如在教育类机器人的行走轮组搭建中，需要将减速电机垂直固定在机器人底盘侧板上，使用这款安装座可以快速完成电机的定位，保证两侧轮轴的同轴度，避免机器人行走时出现跑偏、轮组磨损不均的问题；在小型传送带模组的搭建中，驱动电机需要垂直安装在模组侧端，通过这款安装座固定后，电机输出轴可以直接对接主动辊，无需额外设计复杂的转接结构，大幅缩短设备的装配周期；在DIY智能门锁、小型升降机构等项目中，这款安装座也能适配对应规格的电机，提供稳定的支撑。

　　从设计思路上看，这款安装座没有采用多余的加强筋结构，而是通过折弯处的圆角过渡来提升整体结构强度，折弯半径控制在2mm，既避免了直角折弯处的应力集中问题，也不会因为圆角过大占用额外的安装空间，整体结构紧凑，竖直面的顶部采用圆弧收边设计，既减少了尖锐边角带来的装配划伤风险，也能在紧凑安装空间内避让周边的走线或者其他构件。安装边界方面，水平安装面的外形尺寸控制在常见小型电机安装的适配范围内，四个固定孔的中心距留有足够的调节余量，即使机架上的预钻孔位存在小幅偏差，也能通过微调安装座的位置完成对位；竖直面的高度刚好覆盖电机端盖的安装区域，不会遮挡电机的散热壳体，保证电机长时间运行时的散热效率，同时竖直面的厚度经过校核，在电机满负载输出扭矩时，不会出现面型变形，保证电机轴的位置精度。

　　材质选择上，这类安装座通常采用硬质铝合金或者冷轧钢材质加工，表面做发黑或者阳极氧化处理，既具备足够的结构强度，也有不错的防锈能力，能够适应不同工况下的使用需求，不管是室内的教学实验场景，还是小型工业设备的内部安装场景，都能长期保持结构稳定性。在装配过程中需要注意，先将电机与竖直安装面锁紧，再将整个组件通过水平面的四个孔固定到机架上，锁紧螺丝时需要采用对角锁紧的方式，避免安装面出现倾斜，同时要保证电机输出轴与被驱动构件的对接同轴度，避免出现别卡的情况；如果是在振动较大的工况下使用，可以在水平安装面与机架之间加装薄橡胶减震垫，进一步降低电机运行时传递到机架的共振，提升整套设备的运行平稳性。
