适配29毫米管径的管道夹持式挂钩结构

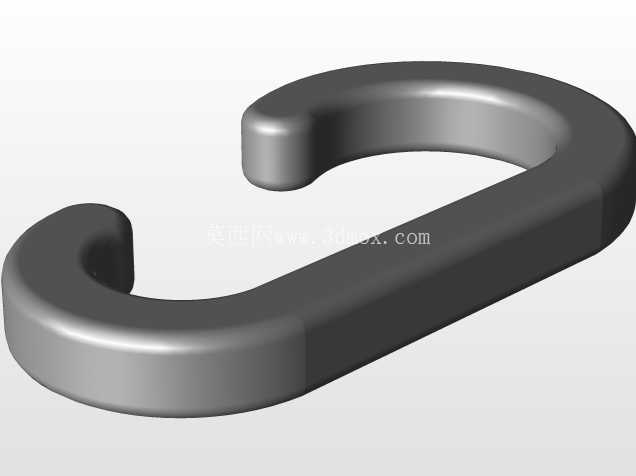

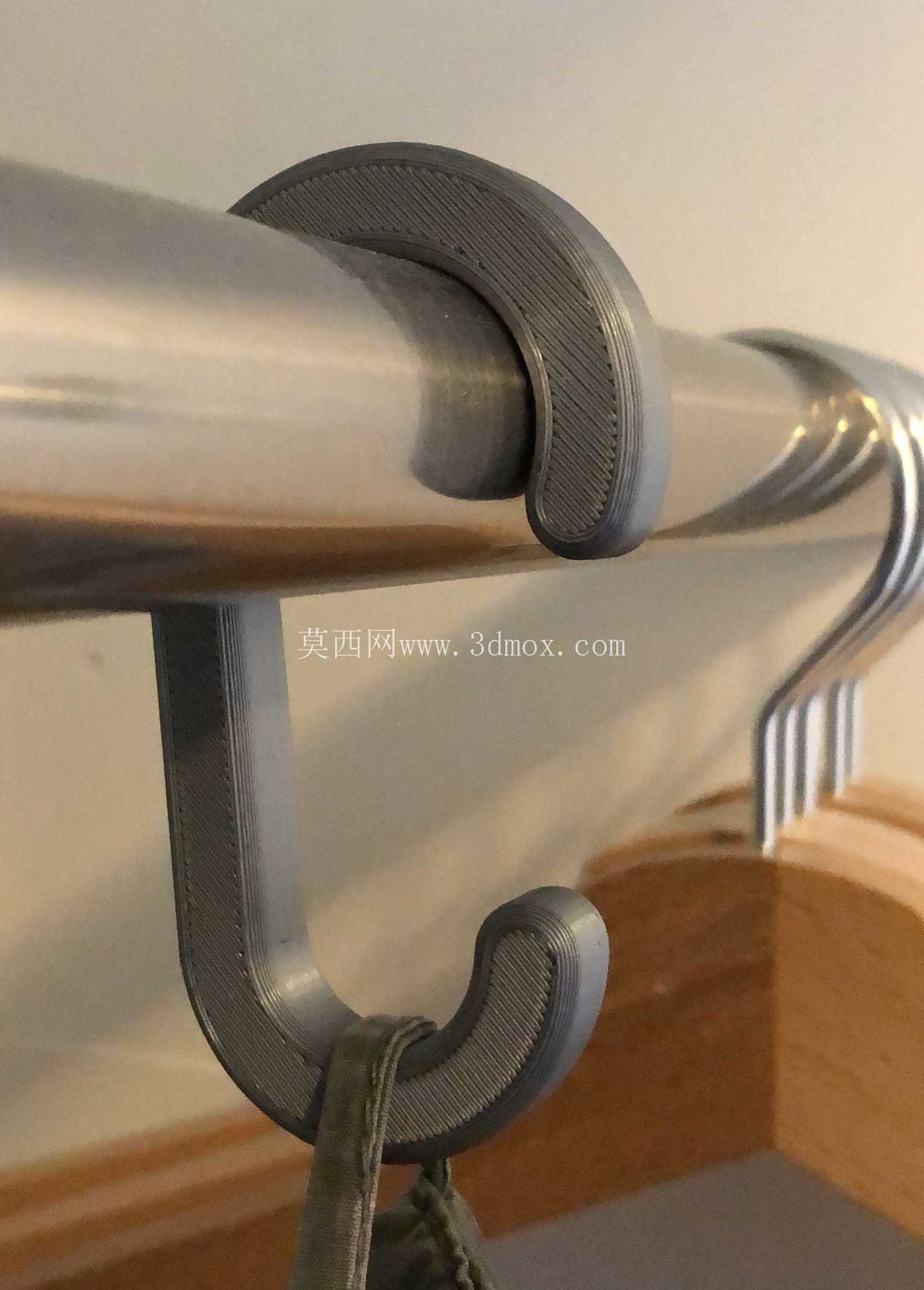

　　在车间管线排布、实验室气路水路架设、居家阳台晾衣杆拓展、户外露营装备挂载等场景里，经常会遇到需要在现有圆管上拓展挂接点的需求，传统的抱箍式挂钩需要额外的紧固件锁紧，安装拆卸都需要借助工具，而普通的S型挂钩没有夹持限位，受外力拉扯时很容易从管道上滑脱，存在物品坠落的风险，这款适配29毫米管径的夹持式挂钩，就是针对这类场景做的结构优化设计。从结构功能上看，这款挂钩采用一体化C型开口夹持结构，上半部分的圆弧卡口完全贴合29毫米外径圆管的外壁曲率，卡口的开口尺寸略小于管道直径，安装时依靠材料本身的弹性形变撑开开口卡入管道，卡入后卡口的上下两个限位边会牢牢抱住管道的上下侧，不会沿着管道轴向滑动，也不会绕管道周向转动，即使挂载的物品出现晃动，挂钩本身也能保持稳定的挂接姿态，不会出现脱钩的情况。

　　下半部分的挂接臂做了圆弧过渡的封闭承托设计，挂接物品时不会出现尖锐棱角刮伤挂载物表面的问题，挂接臂的内圆弧半径做了优化，既可以挂接常见的晾衣绳、工具挂带、收纳篮提手，也能适配直径稍大的管状物件临时挂载。设计过程中首先确定的是安装边界，针对市面上常见的外径29毫米的不锈钢圆管、镀锌钢管、PVC穿线管做了实际尺寸采样，考虑到不同管材的外径公差范围，将卡口的配合公差控制在合理区间，既不会因为公差过小导致安装时卡接过紧难以徒手卡入，也不会因为公差过大导致卡接后松动晃荡。

　　整体结构采用等壁厚设计，壁厚取值兼顾了结构强度和材料用量，在挂载常规家用小工具、晾晒衣物、轻型管线附件的承重需求下，不会出现结构变形断裂的问题，同时一体化的结构没有额外的拼接零件，不需要后续的装配工序，不管是采用注塑工艺批量生产塑料材质的挂钩，还是采用3D打印做小批量定制或者个人自制，都能直接一体成型，不需要额外的支撑结构，打印或者注塑成型后只需要简单去除毛边就能直接使用。外形上所有的棱边都做了圆角过渡处理，没有尖锐的直角边，安装和使用过程中不会划伤操作人员的手部，也不会刮蹭接触到的管道表面防腐层，避免管道因为涂层破损出现锈蚀的问题。

　　和传统的管道固定挂件相比，这款挂钩不需要在管道上钻孔，不会破坏管道本身的结构强度和密封性能，也不需要使用螺栓、扎带等额外的固定件，徒手就能完成安装和拆卸，需要调整挂接点位置的时候可以随时取下重新卡装，不会在管道表面留下残留的胶痕或者绑扎痕迹。在实际的工业场景里，这类挂钩可以用来在设备旁的压缩空气管道上临时挂载气动工具的挂绳、点检记录册的挂袋，在布线场景里可以在穿线管上临时挂载分线器、标识牌；在民用场景里，可以在阳台的晾衣杆上加装额外的挂点挂放晾衣架、清洁工具，在露营时可以在帐篷支架杆上卡装挂钩挂放露营灯、收纳袋，适用的场景覆盖了工业生产、日常家用、户外休闲等多个领域，结构简单可靠，没有易损部件，长期使用也不会出现结构失效的问题。建模过程中对卡口的弹性形变区间做了校核，确保卡入和取下时的形变在材料的弹性屈服极限以内，反复拆装也不会出现材料疲劳导致卡口松弛的问题，挂接臂的承重位置做了局部的加厚处理，挂载重物时应力会均匀分散到整个挂钩结构上，不会出现局部应力集中导致断裂的情况。
