增量式旋转光电编码器M6A2结构设计

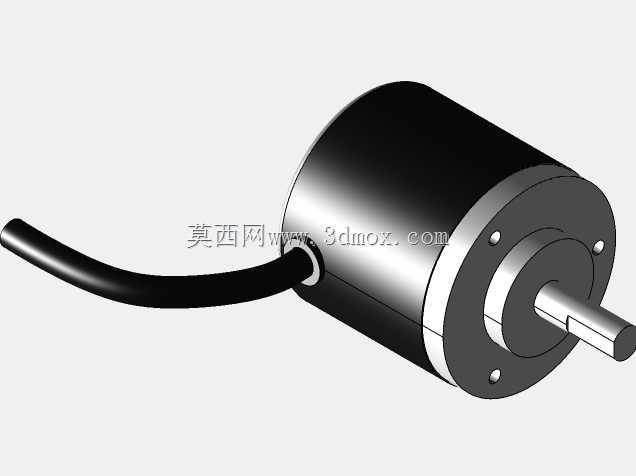

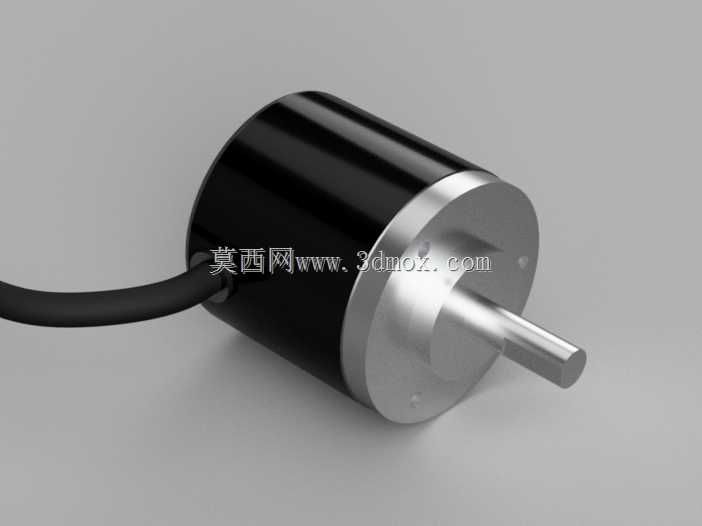

这款轴型旋转编码器的三维结构，完全按照实物测绘还原，所有安装配合尺寸均经过实际装配校验，可直接用于设备选型阶段的干涉检查、布局模拟工作。从实际应用场景来看，这类编码器广泛覆盖轻工包装线的辊筒转速检测、数控机床进给轴位置反馈、自动化输送线的位移计数、小型伺服机构的转角测量等工况，是工业自动化系统里获取旋转运动参数的核心检测元件。

设计层面上，主体外壳采用圆柱形一体化结构，黑色壳体部分做了防滑滚压纹理，既提升安装握持时的摩擦力，也能在一定程度上增强壳体的散热面积，适配长时间连续运行的工况；前端法兰端盖采用金属切削加工成型，输出轴为标准实心圆柱轴，轴径公差按照精密传动配合要求设计，可直接通过联轴器与被测旋转轴连接，也可配合同步轮、齿轮实现非同轴的转速采集。出线端采用侧出防水线缆结构，线缆根部做了防弯折应力释放设计，避免设备运行过程中线缆反复弯折导致的线芯断裂问题，适配工业现场复杂的布线环境。

安装边界方面，编码器主体外径、轴伸长度、法兰安装孔位均按照行业通用安装尺寸设计，安装时需注意轴系的同轴度偏差控制在允许范围内，避免径向载荷过大导致轴承过早磨损；轴向预留的窜动间隙也在模型中做了准确还原，设计人员在做整机布局时，可直接调用该模型预留安装空间，无需额外测绘实物，能大幅缩短前期选型布局的周期。功能特性上，该结构支持多分辨率规格的码盘适配，内部光电发射与接收组件的安装位在模型中做了准确的腔体预留，可兼容不同输出协议的电路组件安装，外壳的密封结构可满足常规工业车间的防尘防泼溅要求，无需额外加装防护外壳即可直接安装在设备外露的旋转部位。

从建模细节来看，所有配合面的倒角、退刀槽、安装孔的沉头结构都做了1:1还原，没有做过度简化处理，不管是用来做设备的三维装配演示，还是做安装工装的设计参考，都能直接提供准确的尺寸依据，不会出现模型与实物尺寸偏差导致的安装干涉问题。
