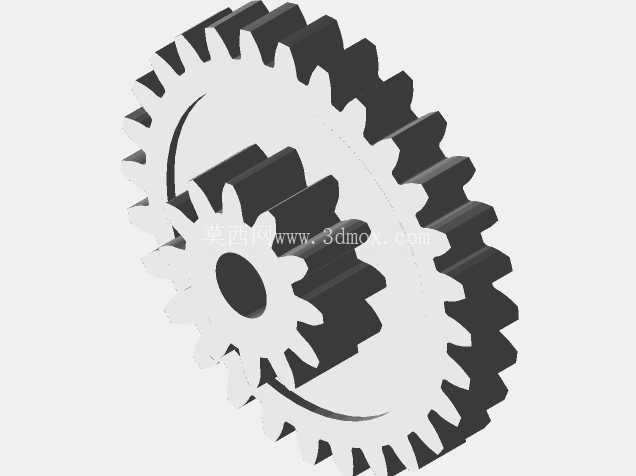

同轴嵌套式双联直齿传动齿轮结构

这套同轴嵌套的双联直齿结构，是传动系统里很常见的动力传递单元，日常在小型减速装置、进给机构、精密传动模组里都能见到它的身影。做这套结构建模的时候，最先要敲定的是大小齿轮的分度圆匹配关系，毕竟同轴布置的双联齿，两个齿圈的同轴度公差直接决定了传动过程的平稳性，要是同轴度超差，啮合时就会出现周期性的冲击噪音，严重的还会打齿报废。

先从实际应用场景说，这类嵌套双联齿大多用在安装空间受限的传动链路里，比如小型自动化设备的进给箱、手持电动工具的减速段、办公设备的走纸传动机构，不需要额外的轴系连接两个齿轮，直接把两个齿数不同的直齿做同轴集成，既省了轴向安装空间，又减少了轴上零件的装配误差累积。建模的时候先确定基准轴线，所有齿形的分度圆、齿顶圆、齿根圆都以这条轴线为公共基准，小齿轮的齿数和大齿轮的齿数差是根据传动比要求算出来的，这里的小齿轮是主动端还是从动端，完全看传动链路的布置，要是做减速用，动力从小齿轮输入大齿轮输出，就能获得更大的输出扭矩，要是做增速用就反过来，不过日常工况里大多是减速场景用得更多。

齿形部分用的是标准渐开线直齿，压力角选的是通用的20度，齿顶高系数取1，顶隙系数0.25，都是机械设计里的通用标准参数，这样做出来的齿轮能和同参数的标准直齿轮完美啮合，不需要单独定制配对齿，后期维护更换也方便。建模的时候齿根部分做了标准的圆角过渡，避免热处理或者受载的时候出现应力集中，很多新手建模容易忽略齿根圆角，直接把齿廓和齿根圆做直角连接，实际加工出来的齿轮在交变载荷下很容易在齿根位置出现疲劳裂纹，大大缩短使用寿命。

然后说安装边界，这套双联齿的中心孔是标准的光孔配合尺寸，和传动轴的配合选H7/k6的过渡配合，既保证传动时不会出现相对窜动，又方便拆装维护。齿轮的轴向定位靠轴肩和卡簧槽，建模的时候在齿坯的对应位置留了卡簧安装的退刀槽，槽的宽度和深度都是按照国标卡簧尺寸来的，不用后期再二次修改。两个齿圈的轴向位置是错开的吗？不，这套是嵌套式的，小齿轮在大齿轮的内圈同轴位置，轴向厚度保持一致，这样两个齿圈可以分别和上下两个平行轴上的对应齿轮啮合，实现单轴上的双路动力输出或者输入，在空间紧凑的传动箱里，这种结构比两个单独齿轮叠装的方案能省至少三分之一的轴向空间。

实际使用的时候，这套齿轮的啮合侧隙要控制在合理范围，侧隙太小容易在受热膨胀的时候卡齿，侧隙太大又会出现回程误差，要是用在精密进给的场合，侧隙还要根据传动精度要求做补偿设计。建模的时候特意把齿厚的偏差考虑进去，按照中等精度等级的齿厚公差做了偏移，实际加工的时候不需要再调整刀补就能达到要求的侧隙范围。另外齿面的粗糙度要求也在建模的时候做了工艺考量，齿面的粗糙度要达到Ra1.6以下，这样啮合的时候摩擦损耗小，噪音也低，齿坯的端面和内孔的粗糙度要求Ra3.2，保证安装的时候端面跳动和径向跳动在公差范围内。

很多人做双联齿轮建模的时候容易犯的错误是把两个齿圈的齿向做歪，或者分度圆的同心度没约束好，导致后期3D打印或者机加工出来的齿轮转起来有偏心，一齿一齿的卡顿。这套结构在建模的时候全程用参数化约束，每一个齿的阵列都是围绕公共基准轴做的圆周阵列，齿形的渐开线是通过方程生成的，不是用样条曲线随便描的，所以齿形的精度能满足中等精度传动的要求，不管是做3D打印的手板验证，还是出工程图做机加工，都能直接用。

再说说实际工况下的受力，直齿轮啮合的时候受力是沿径向和切向的，没有轴向力，所以支撑这套齿轮的轴只需要承受径向载荷，不需要用角接触轴承之类的能承受轴向力的轴承，用普通的深沟球轴承就足够，能降低整个传动机构的成本。两个齿圈因为齿数不同，承受的扭矩也不一样，小齿轮的齿根受力更大，所以建模的时候小齿轮的齿根圆角比大齿轮的稍微大一点，对应力集中的缓解效果更好，能让两个齿圈的疲劳寿命尽量保持一致，不会出现小齿轮先磨坏大齿轮还完好的情况，减少后期维护的成本。

安装的时候要注意，齿轮的端面要和轴的轴线垂直，不然啮合的时候会出现偏载，齿面的一端磨损特别快，所以建模的时候齿坯的两个端面都做了平面度的约束要求，和内孔的垂直度公差也按照7级精度给了数值，保证装配之后的精度。另外这套齿轮的齿顶圆外径和内孔的尺寸都留了加工余量，要是做毛坯件的话，不管是用圆钢车削还是粉末冶金压制，都有足够的加工余量来保证最终尺寸精度，不会因为毛坯的尺寸偏差导致成品报废。
