遮阳帘传动用威卢克斯滑块结构设计

在民用建筑遮阳系统的传动结构中，这类滑块是承担帘片牵引、绳索导向的核心受力小件，日常应用场景覆盖住宅斜屋顶天窗配套的百叶遮阳帘、阳光房顶面电动遮阳系统，以及部分商用建筑的侧装遮光百叶机构，长期处于往复滑动的工作状态，既要承受绳索牵引带来的侧向拉力，也要适配帘片开合过程中的位移偏差，避免出现卡滞、绳索脱槽的问题。从实际使用反馈来看，不少早期遮阳帘出现的开合卡顿、绳索磨损过快问题，根源都在于滑块的导向槽设计不合理，或是安装配合间隙留量不足，在温湿度变化导致窗体型材微变形时，滑块就会出现滑动阻力骤增的情况，进而牵引电机负载超标，缩短整套遮阳系统的使用寿命。

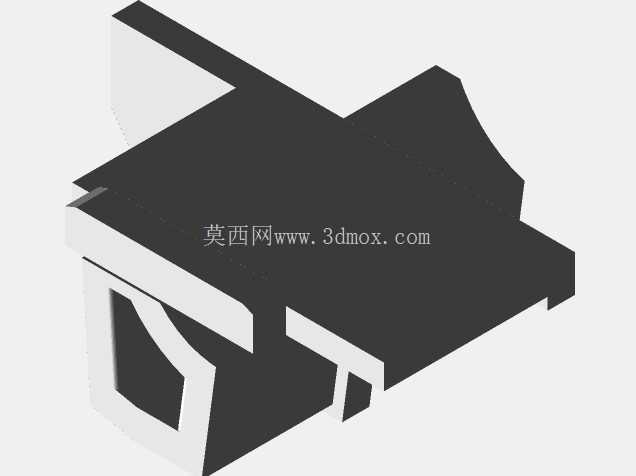

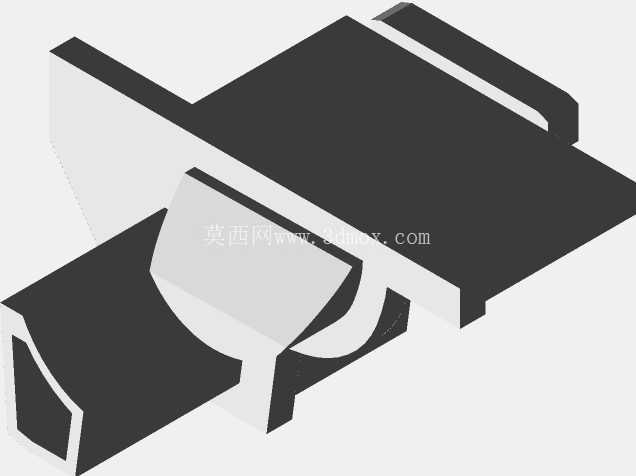

这款滑块的结构设计完全围绕绳索穿装、滑动导向两个核心功能展开，主体采用带侧向延伸臂的块状构型，主体竖直段对应窗体导轨的安装槽位，延伸臂则用来连接百叶帘的牵引端，绳索穿装孔设置在主体受力中心位置，确保牵引过程中绳索的拉力方向与滑块滑动方向保持同轴，避免长期偏载导致滑块单侧磨损。设计时特意将穿绳孔的边缘做了圆弧过渡处理，没有尖锐的棱角，避免绳索在往复拉动过程中被切口磨断，同时滑块与导轨接触的滑动面预留了0.2mm的配合间隙，既不会因为间隙过大出现滑动晃量，也不会因为型材热胀冷缩出现卡滞。

从安装边界来看，这款滑块的竖直段厚度适配常规遮阳帘导轨的内槽宽度，不需要额外对导轨进行裁切改造，延伸臂的连接孔位与AC06B-DKL15AG12X型号百叶帘的牵引端尺寸完全匹配，安装时只需要将牵引绳索穿过滑块中心孔并固定，再将滑块整体卡入导轨槽内即可完成装配，不需要额外的紧固件，后期维护更换时也可以直接从导轨端部抽出滑块，不需要整体拆解帘片结构。在结构强度校核阶段，针对滑块的受力薄弱点——也就是延伸臂与主体连接的位置做了加厚处理，避免长期往复牵引出现连接臂断裂的问题，同时滑动面的构型做了微凸设计，减少滑块与导轨的接触面积，降低滑动过程中的摩擦阻力，哪怕是长期未做清洁维护、导轨内积有少量灰尘的情况下，也能保持顺畅滑动。

实际建模过程中，需要重点关注几个尺寸公差的控制：首先是穿绳孔的内径尺寸，要比配套牵引绳索的直径大0.5mm，既不会因为孔过小导致绳索穿装困难，也不会因为孔过大导致绳索在孔内出现过大的窜动，产生滑动异响；其次是滑块与导轨配合的外形尺寸，要根据导轨的型材公差做适配，通常取导轨内槽宽度的下偏差，确保批量装配时的互换性；另外延伸臂的连接位尺寸要严格匹配对应百叶帘的安装接口，避免出现安装错位导致帘片开合不同步的问题。这类滑块虽然是遮阳系统里的小型零件，但直接决定了整套遮阳机构的运行平顺性和使用寿命，设计时不能只关注外形尺寸的匹配，还要结合实际使用场景中的温湿度变化、灰尘积累、长期磨损等工况做冗余设计，比如滑动面的耐磨余量预留、受力部位的强度补强，都是在实际项目中经过多次失效验证后总结出的设计要点。很多初入行的结构设计人员在做这类小件设计时，往往只看重外形的复刻，忽略了配合间隙、受力方向、边缘倒角这些细节，最终做出来的样品装车测试时很容易出现卡滞、磨绳、断裂等问题，反而要花费更多的时间去改模调整。
