Jdrone Ublox GPS模块3D打印防护外壳

这款防护外壳针对Jdrones Ublox GPS模块的装机使用场景设计，适配无人机飞控系统的GPS定位模块安装需求，核心作用是为裸露的GPS电路板提供物理防护，隔绝户外飞行过程中可能遇到的磕碰、溅水、灰尘侵入问题，避免模块在装机调试、飞行作业、运输存储过程中出现元件损伤、接线松脱的情况。

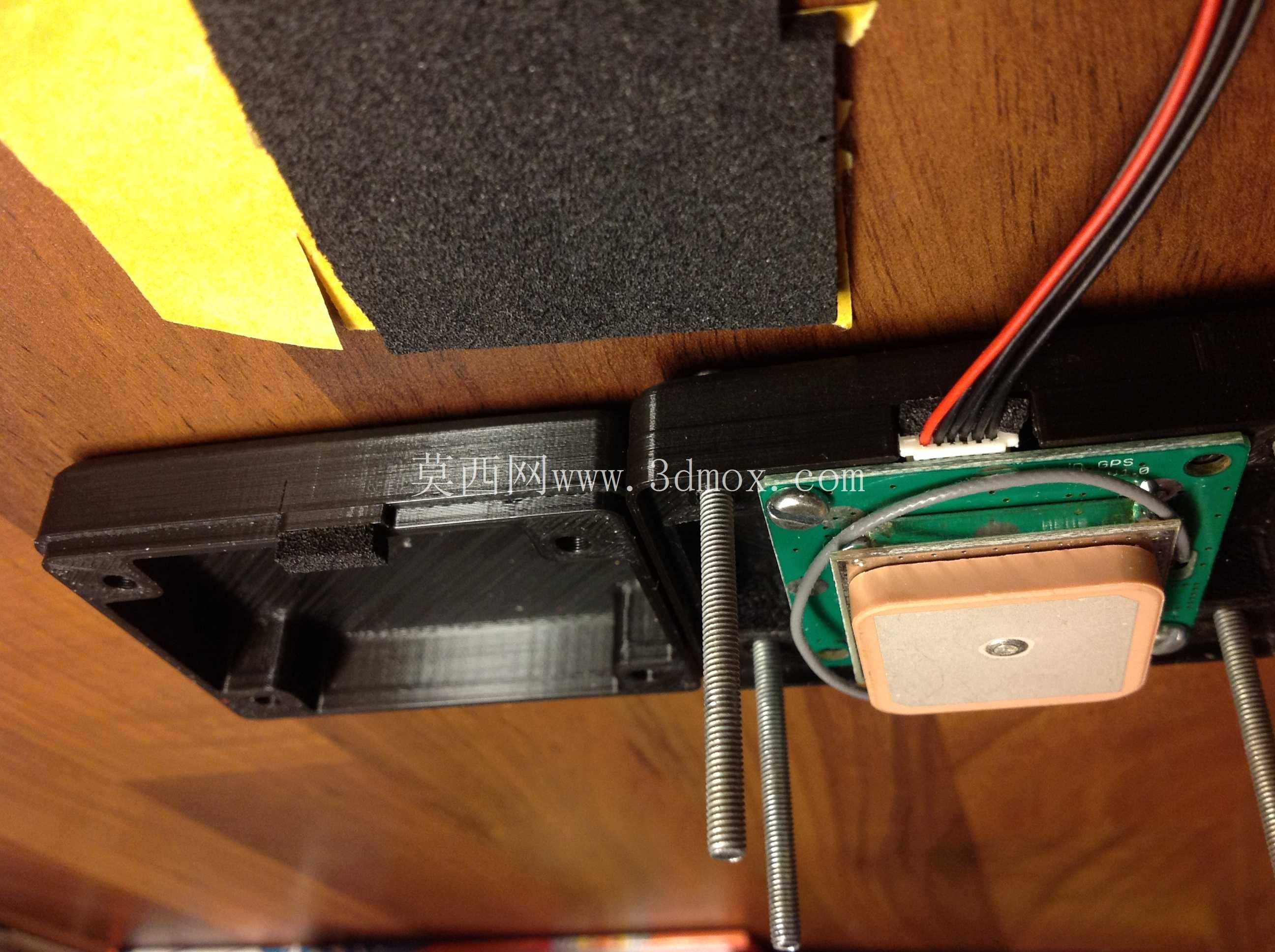

从实际装机的功能需求出发，外壳采用分体扣合式结构，预留了对应模块安装孔位的穿装通道，配套的标准螺丝可直接贯穿壳体将GPS模块固定在壳内，同时伸出的螺丝柱可直接适配无人机机架的安装位，无需额外设计转接支架，减少装机时的配件数量与装配步骤。壳体侧面专门开出了线缆出线槽，出线位置的间隙可通过普通家具泡沫橡胶搭配贴纸完成密封，既可以固定引出的GPS线缆，避免飞行过程中线缆反复弯折导致的线芯断裂、接插件松脱，也能阻挡雨水、扬尘从出线缝隙进入壳体内接触电路板。

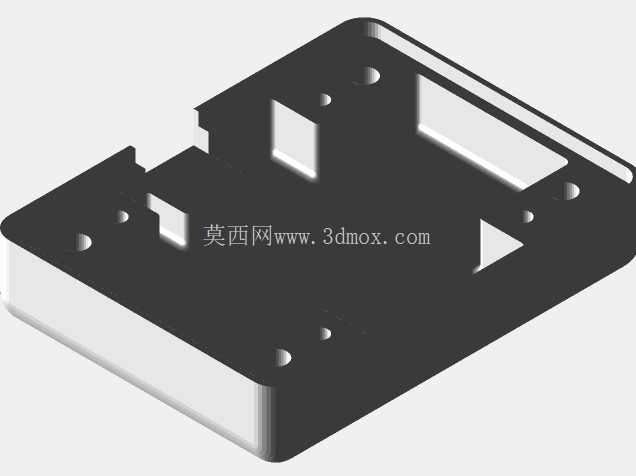

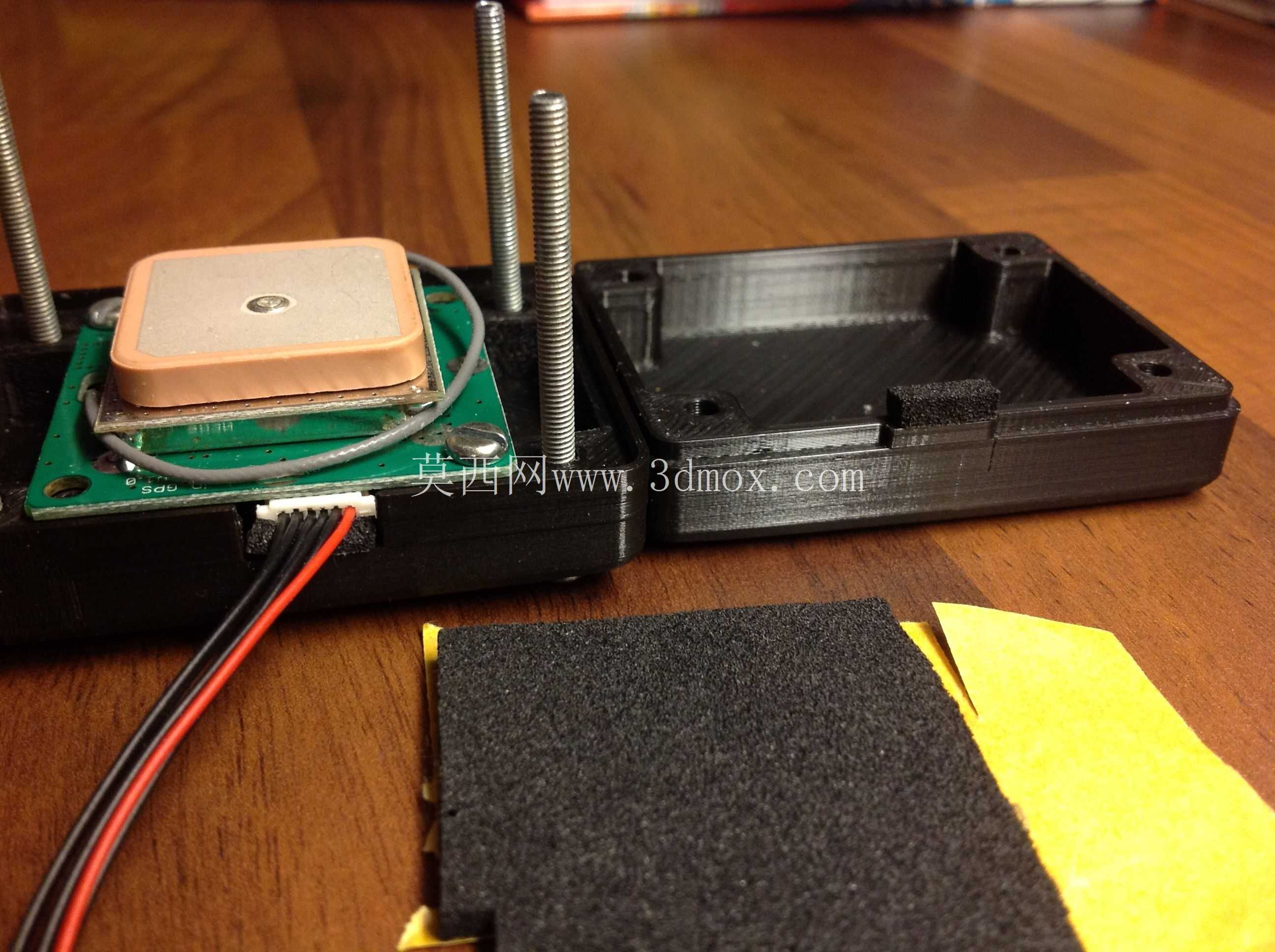

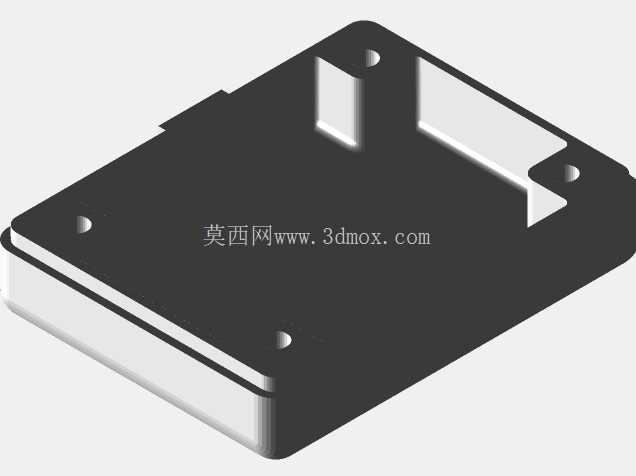

设计过程中优先考虑3D打印的工艺适配性，整体壳体壁厚控制在1.5-2mm区间，无大角度悬空结构，无需额外添加打印支撑即可完成FDM工艺打印，打印完成后仅需简单去除毛边即可完成装配，大幅降低打印后的后处理工作量。壳体内部型腔尺寸完全匹配对应Ublox GPS模块的电路板轮廓，电路板放入后不会出现窜动，无需额外打胶固定，后期需要检修模块时只需拆开壳体即可操作，不会损伤电路板元件。需要注意的是，该壳体的安装孔位与出线位置仅适配Jdrones版本的Ublox GPS模块，3Drobotics出品的同类型GPS模块因连接器安装位置存在差异，无法直接装入该壳体使用，选型时需要确认自身模块的接插件位置与安装孔距是否匹配。

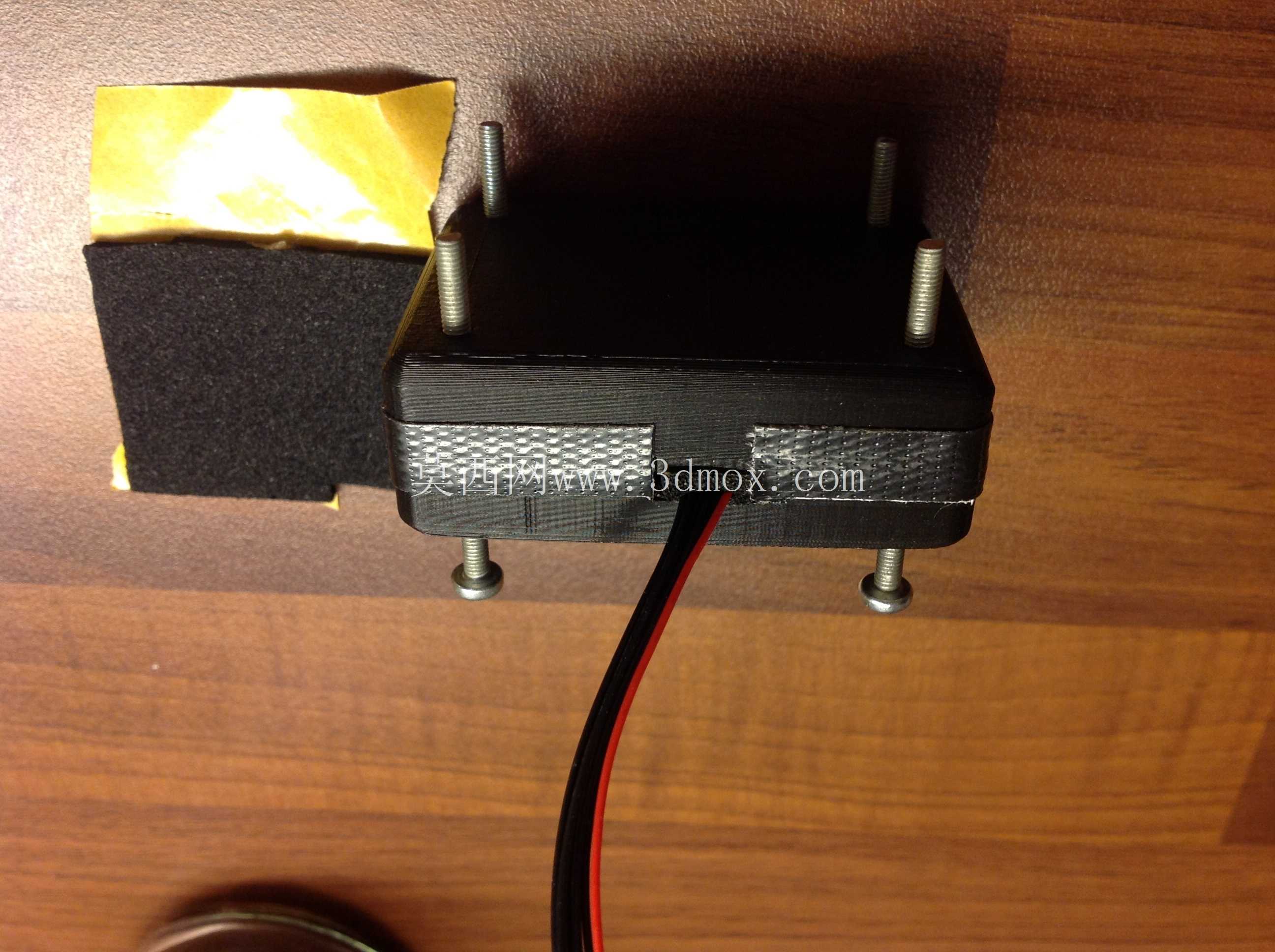

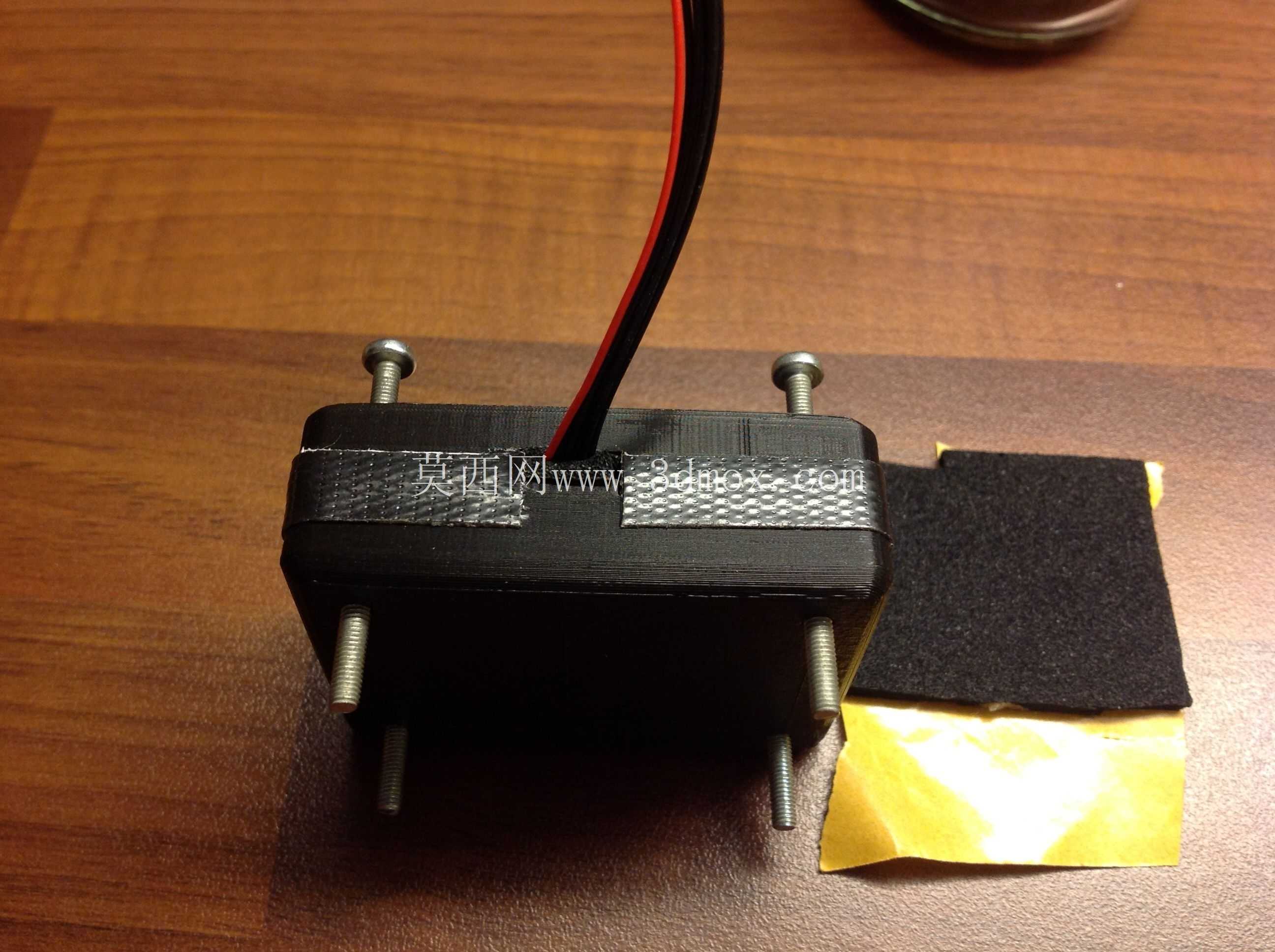

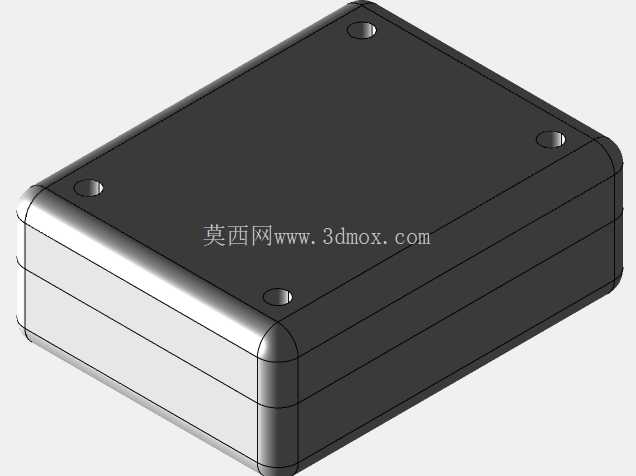

安装边界方面，壳体整体外形为方正的小块结构，外部突出的安装螺丝柱长度可根据实际装机需求调整，默认伸出长度适配常见的无人机机架安装层间距，安装时不会与机架上的飞控、电调、电池等其他部件产生空间干涉。壳体上盖与下盖的结合面做了贴合止口设计，扣合后缝隙均匀，搭配胶带密封即可满足日常户外飞行的防护需求，无需额外设计密封圈结构，兼顾打印便利性与防护性能。实际使用中，外壳表面可根据需求粘贴反光标识或者减震泡棉，图中展示的成品搭配了Gorilla高强度胶带完成接缝密封，配合泡棉垫可进一步提升壳体的抗冲击能力，在无人机出现轻微炸机、落地磕碰时，外壳可吸收大部分冲击能量，保护内部GPS模块的陶瓷天线与电路板不受损坏，避免因GPS模块故障导致的飞行定位失效问题。

针对无人机作业的复杂环境，壳体的棱角位置均做了小圆角过渡处理，没有尖锐的凸起结构，安装时不会划伤操作人员，也不会刮蹭无人机的其他线材与设备。出线槽的位置设计在壳体侧方靠上的位置，可避免线缆弯折角度过大，保证线缆出线方向与机架布线方向一致，减少布线时的线缆弯折应力。整个壳体的结构没有复杂的卡扣或者薄壁易损结构，多次拆装也不会出现结构断裂的问题，适合航模爱好者、无人机作业团队自行打印使用，可有效降低GPS模块的损坏更换成本，提升设备作业的稳定性。
