大卫布朗1290拖拉机替换仪表板

这款替换仪表板面向大卫布朗1290拖拉机的驾驶舱改造场景，核心作用是在保留原车仪表安装位的前提下，为老旧机型提供可直接换装的前面板结构。农机长期在田间、堆场等多尘、颠簸环境下使用，原厂塑料或金属面板容易出现开裂、孔位磨损、标识脱落等问题，直接更换整块面板比局部修补更能保证后续仪表固定的可靠性。

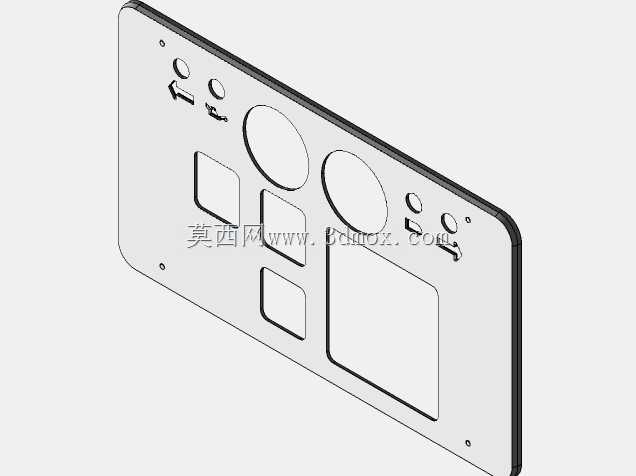

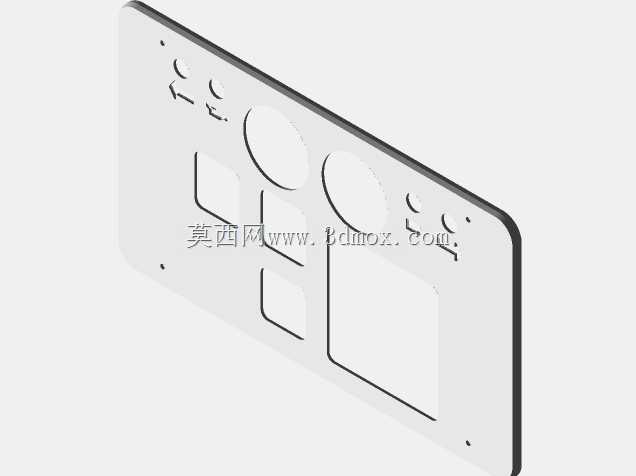

设计上优先遵循原位安装原则，面板轮廓、边角弧度以及四角固定孔均按原车舱体边界匹配，安装时不需要对驾驶台骨架进行切割或补焊。面板上的开孔按功能分区排布：两个大圆孔对应50毫米直径电压表等圆形仪表，左侧半英寸灯位用于警告灯安装，方形开孔分别容纳温度表、燃油表及转速计，各孔之间预留了足够的背面接线和螺母锁紧空间，避免仪表装入后与后方线束、支架发生干涉。

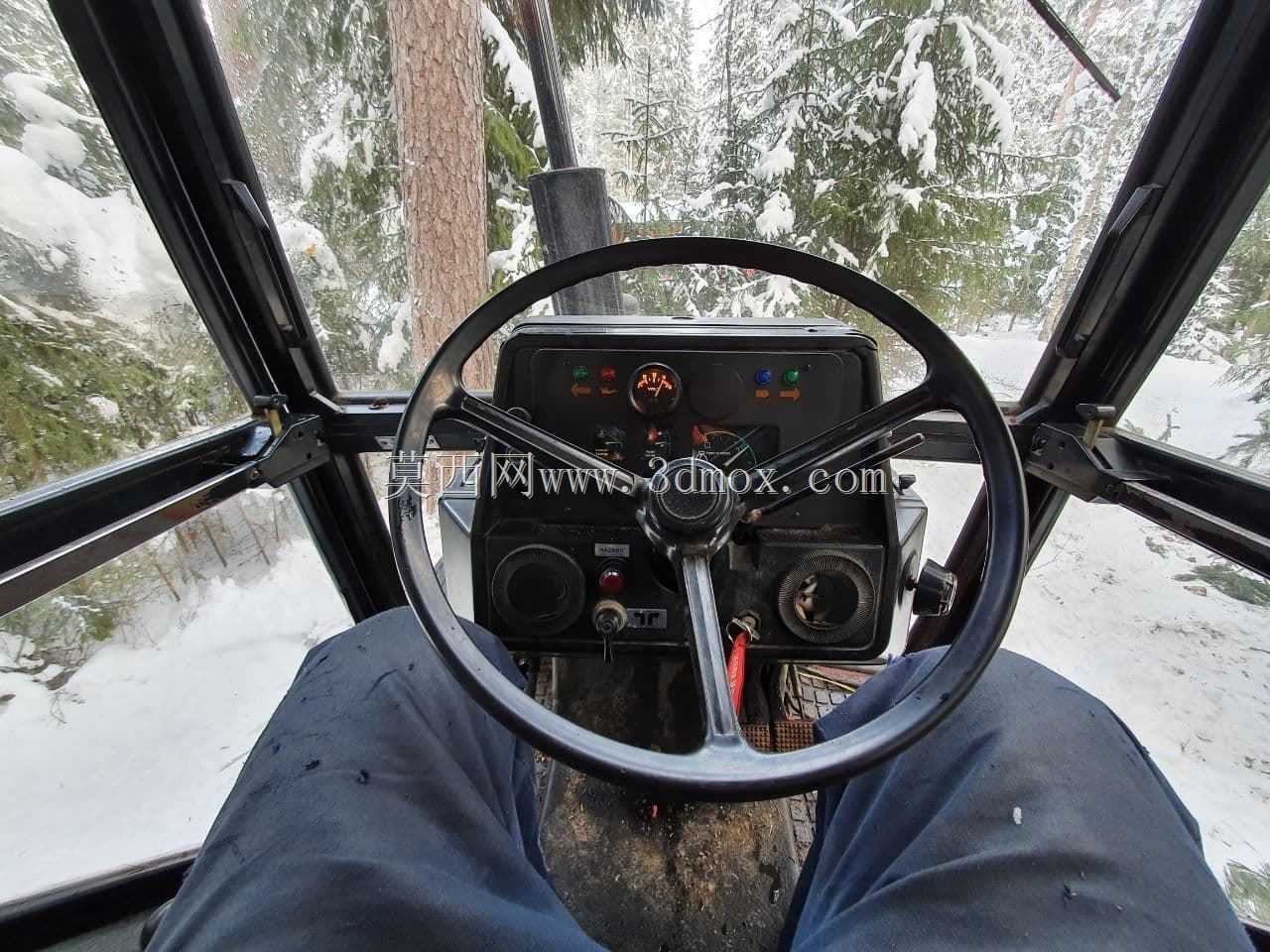

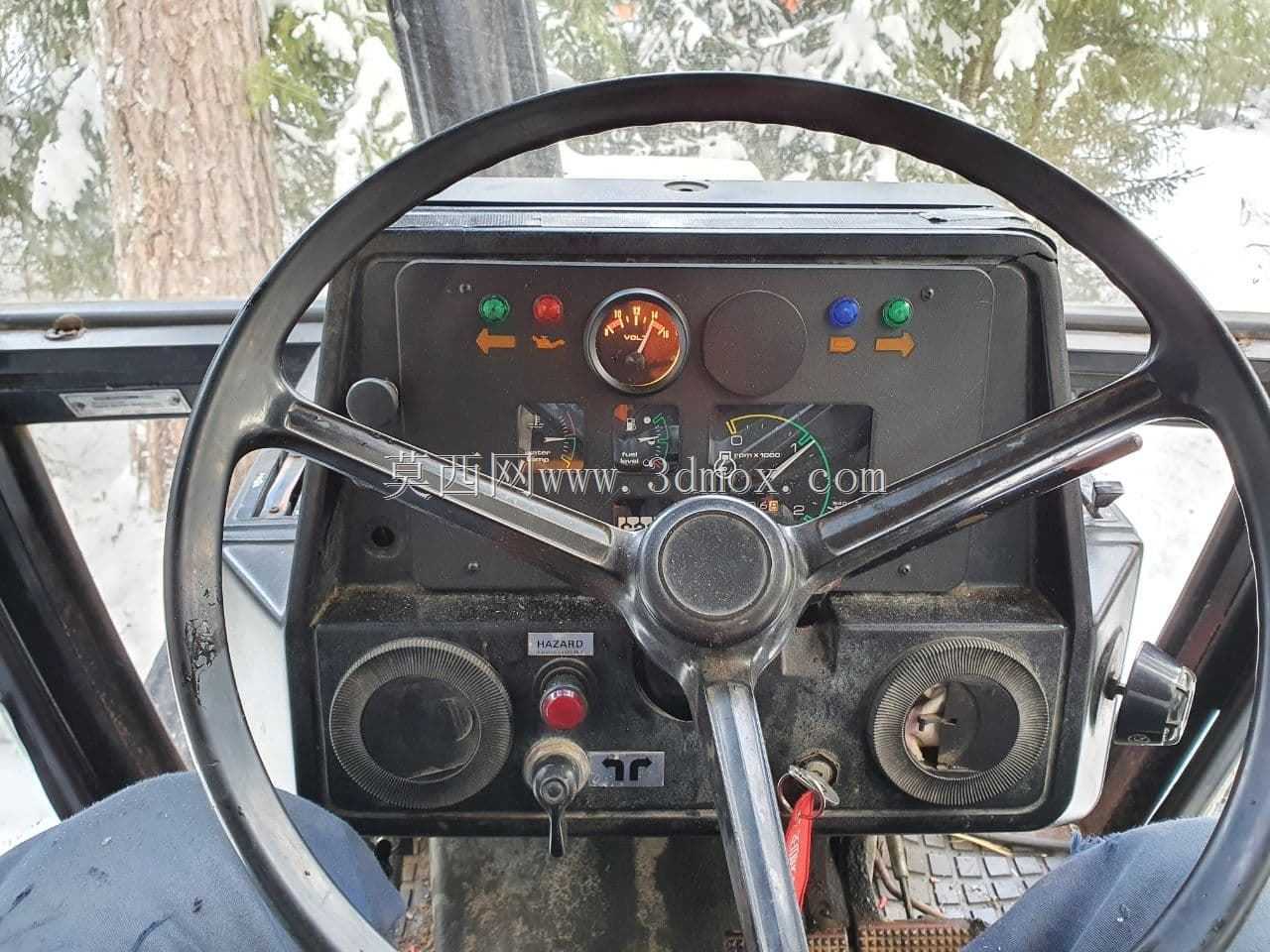

从实际使用角度看，仪表板是驾驶员读取作业状态的主要界面，孔位布局需要兼顾视线顺序和操作习惯。转速相关指示布置在便于观察的区域，燃油、温度等状态表集中在中部，警告灯与转向标识靠近视野上缘，这样在耕地、运输或挂接农具时，驾驶员不用大幅转移视线就能掌握电压、油量、水温及转速信号。面板边缘做了贴合驾驶台的收边处理，既能减少灰尘进入仪表后方，也能让换装后的外观更整齐。

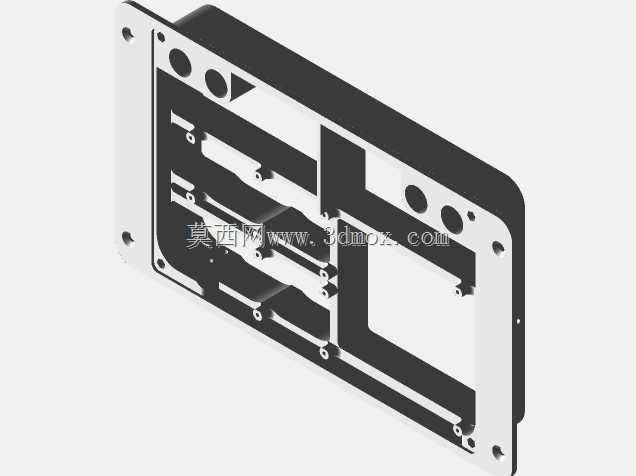

结构建模时重点控制了板厚与开孔周边余量。仪表孔周围保留连续实体区域，用于承受仪表卡箍或螺母的压紧力；固定孔位置避开应力集中的尖角区，降低长期振动下开裂的风险。面板背面不需要复杂加强筋，依靠整体板件和安装边界即可维持刚度，这也有利于通过增材制造或钣金方式制作。若采用3D打印制作，满填充设置可提升面板抗冲击和抗老化能力，适合农机户外作业的耐久要求；若走小批量生产，该外形也可转为钣金落料、折弯工艺。

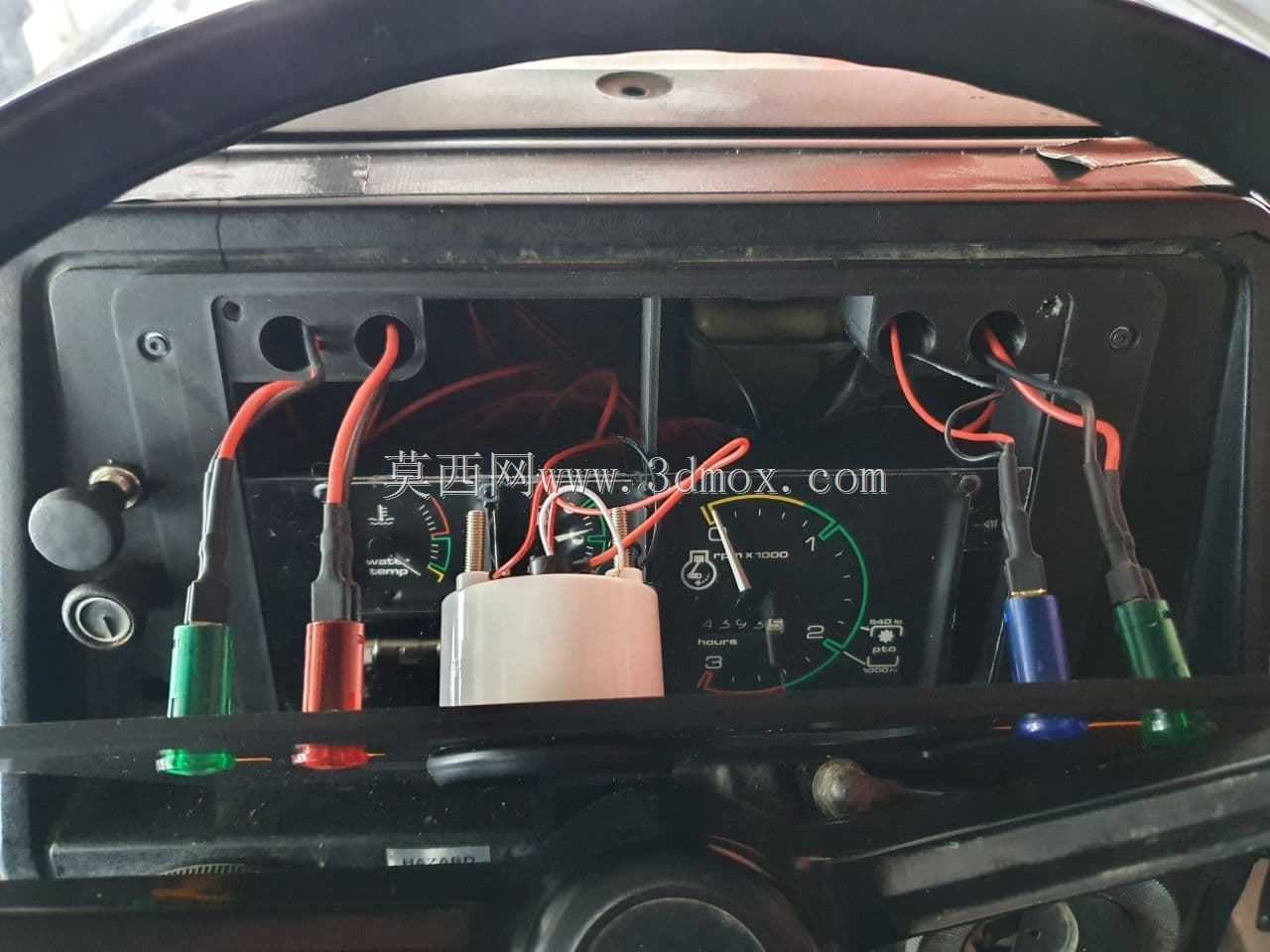

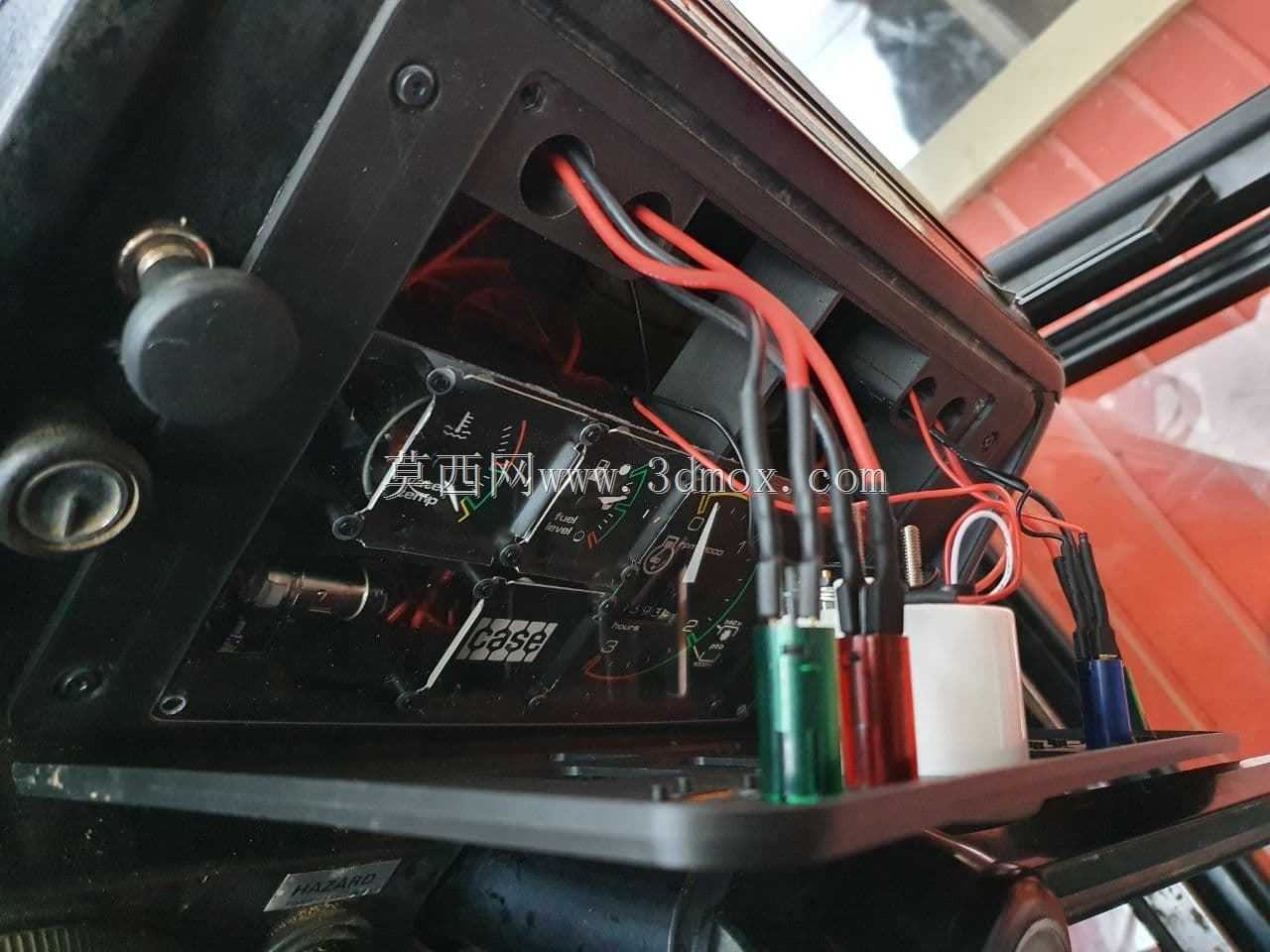

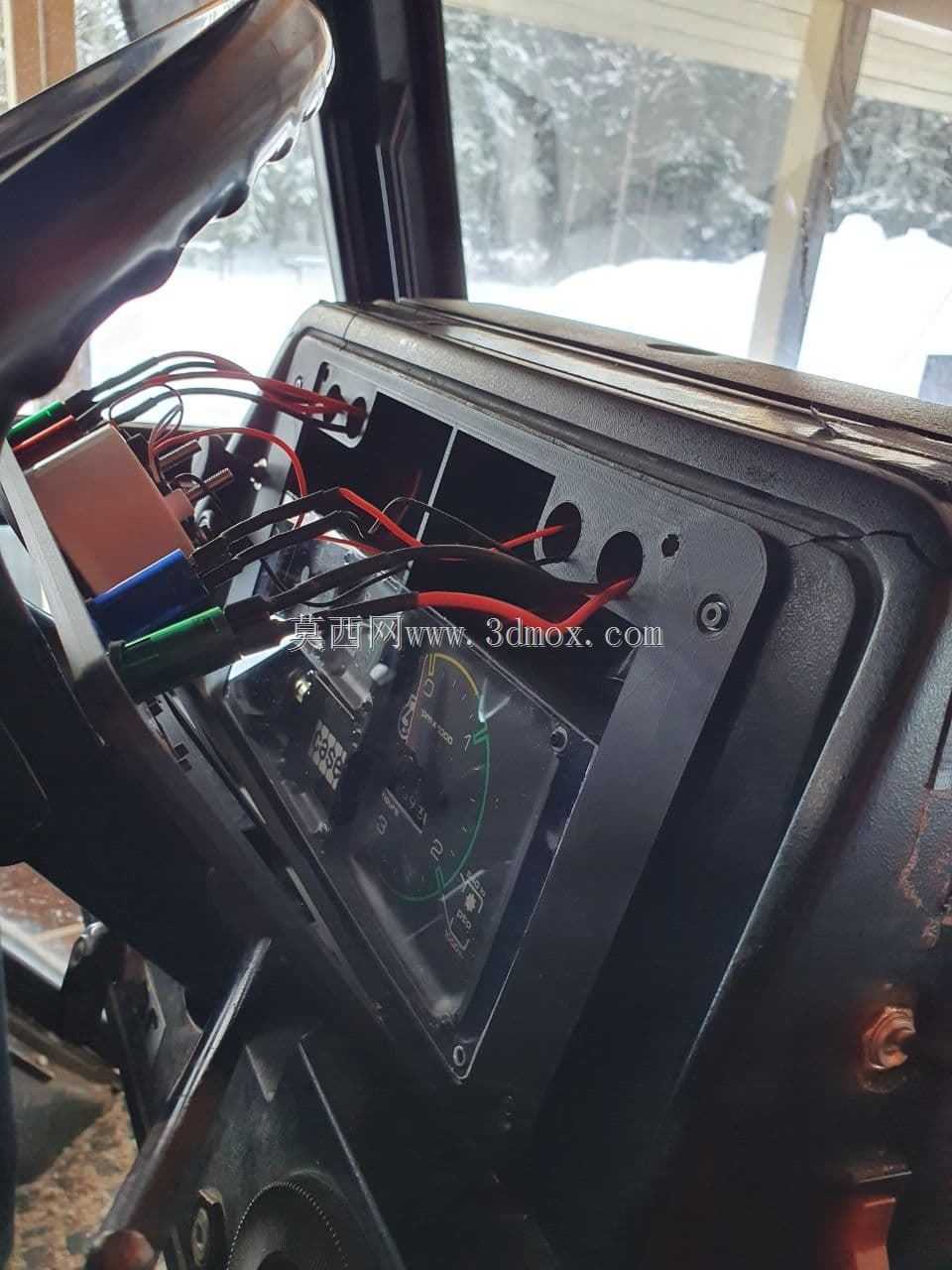

安装边界方面，换装前需核对原车仪表外径、灯座螺纹深度以及背面线束插头长度。面板装入后，各仪表应从正面平稳推入，背面锁紧时不宜过度施压，防止孔边变形。四角固定件应均匀拧紧，使面板贴合并分散振动载荷。整体方案不改动原车仪表类型，温度表和燃油表可继续沿用原装件，转速计也保持在原始位置，从而降低配件替换成本并缩短停机维护时间。对于老旧拖拉机修复、机况整备或驾驶舱翻新项目，这类按原机数据重建的面板能够直接解决配件难寻、旧件破损和布局混乱的问题。
