呼吸机多路气流分流适配接头结构

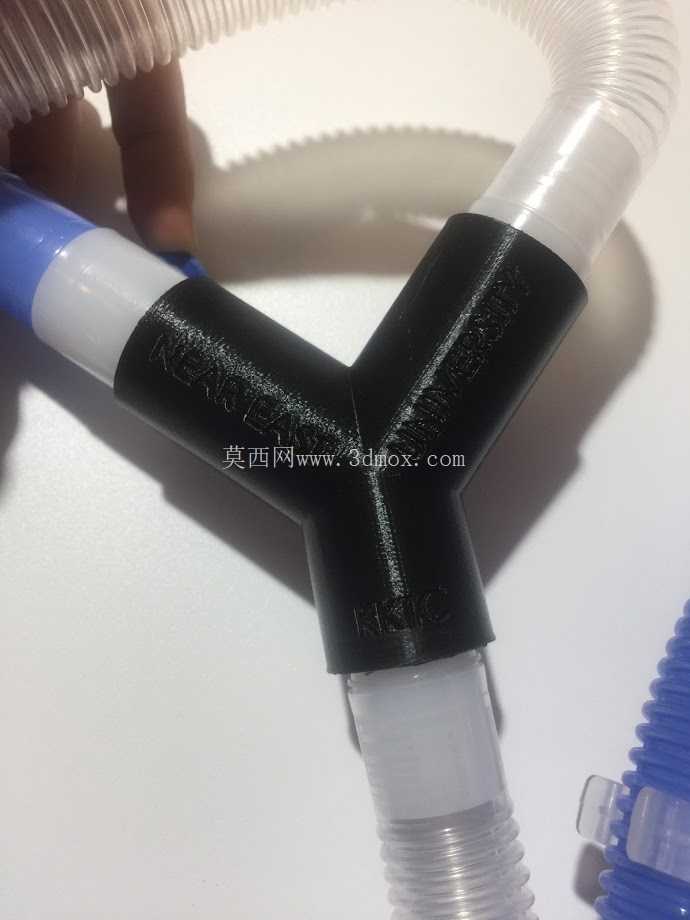

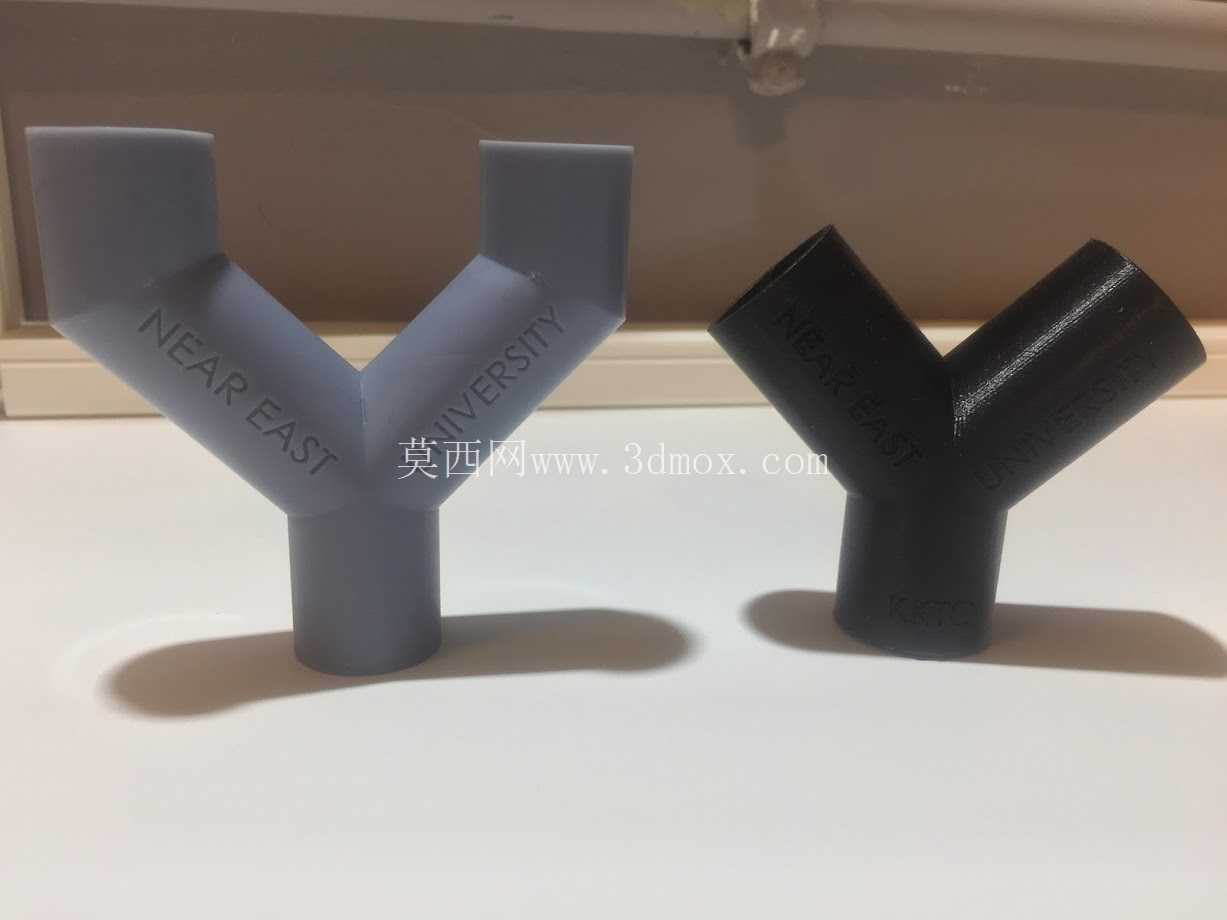

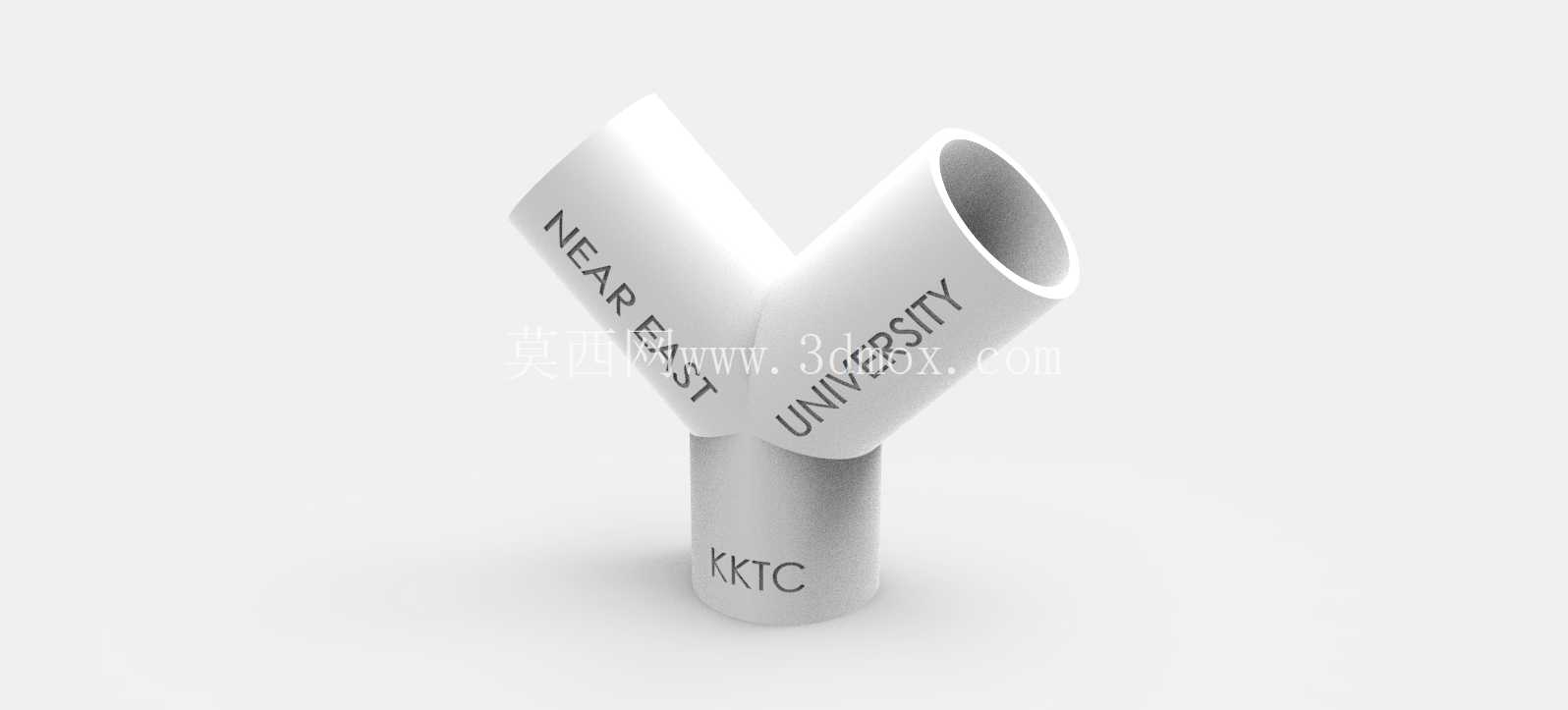

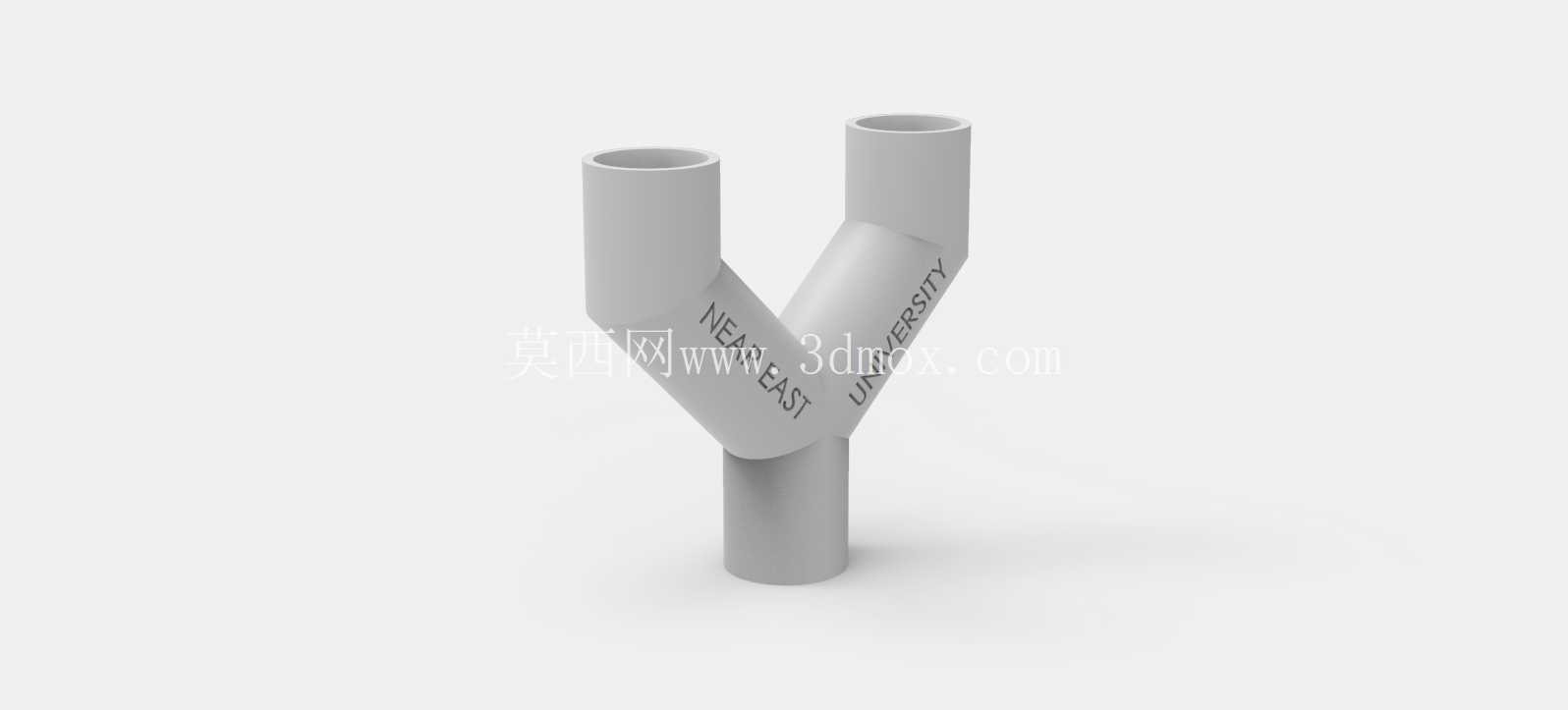

在突发公共卫生事件导致呼吸支持设备缺口陡增的场景下，常规单通路呼吸机无法同时覆盖多名患者的通气需求，这类分流结构正是为了在应急场景下拓展单台呼吸机的供气通路而设计，并非替代常规专用医疗设备的标准化配件，仅可在极端资源匮乏场景下经专业医疗人员评估后使用。从结构设计逻辑来看，该分流部件采用Y型多通路布局，不同版本对应不同的管路适配规格，其中基础适配版本可匹配22mm标准呼吸软管，另一版本设置一个22mm主接口搭配两个25.5mm分支接口，接口尺寸完全贴合现有通用呼吸管路的外径公差范围，安装时无需额外定制转接头，可直接与现有呼吸机输出端、患者端呼吸管路插接，配合常规管路卡箍即可完成密封固定，避免额外加工适配环节耽误应急部署时间。

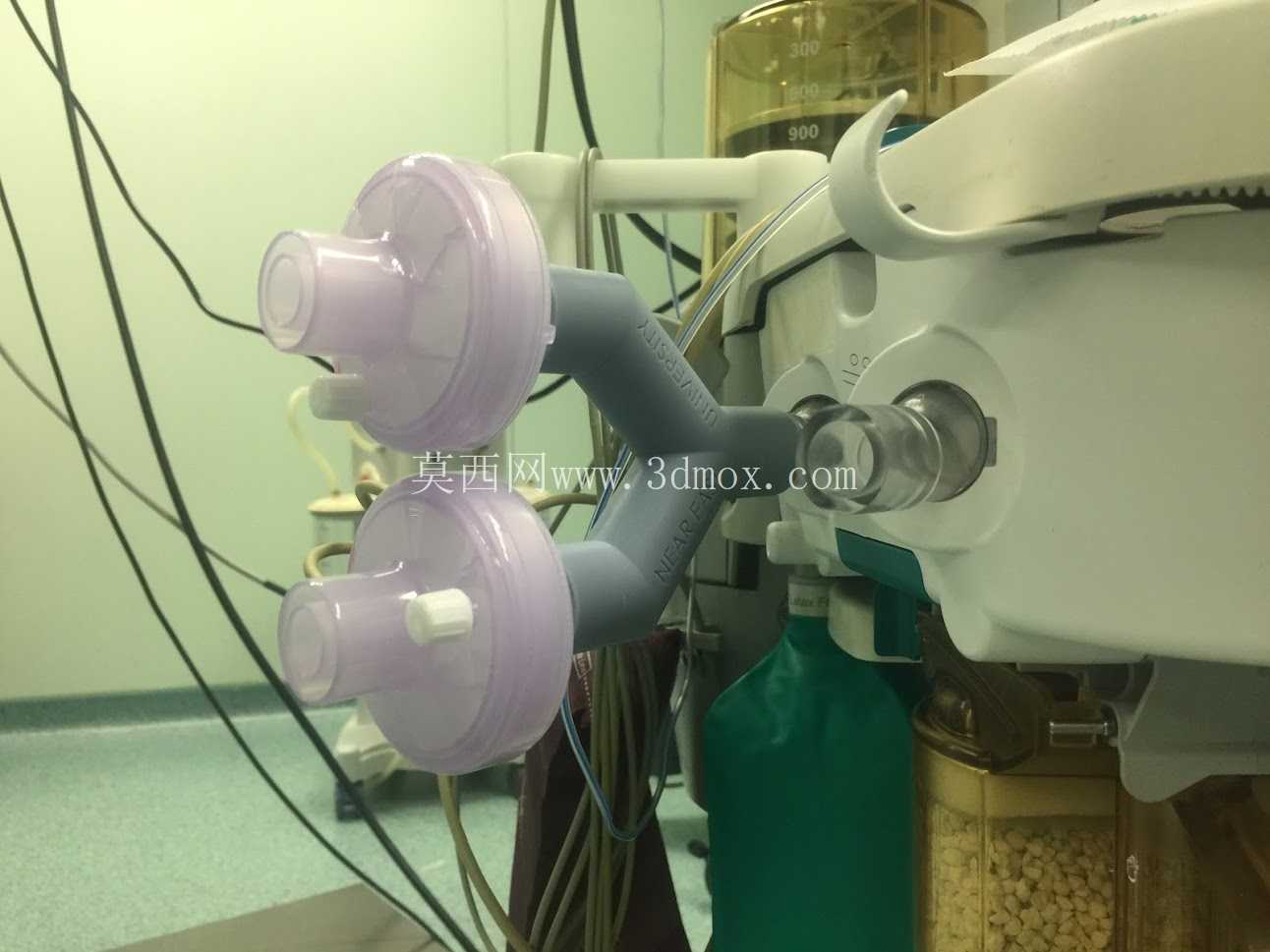

从流体通路设计上，内部流道做了圆弧过渡处理，没有直角突变结构，尽可能降低通气过程中的气流阻力，减少呼吸机输出气压的沿程损失，保证各分支通路的气压分配均匀性，避免单路气压过高或过低影响通气效果。部件主体采用硬质医用级高分子材料成型，分支端搭配的透明过滤结构可对气流中的杂质、气溶胶进行初步过滤，降低交叉污染风险，同时透明材质便于医护人员实时观察通路内是否存在冷凝水积存、异物堵塞等异常情况，及时处置通气故障。

安装边界方面，整个分流部件的轴向总长度控制在150mm以内，最大径向宽度不超过120mm，安装后不会过多占用呼吸机外部的操作空间，也不会和周边的湿化罐、管路支架等附属部件产生干涉，可直接挂接在呼吸机侧边的管路固定位上，不需要额外增设固定支架。各分支接口的中心距经过反复校核，插接多路管路后不会出现管路弯折、挤压的情况，保证每一路管路都能保持顺畅的气流通道。

需要明确的是，这类分流结构属于应急状态下的临时适配方案，并未经过常规医疗器械的全流程临床验证，使用过程中必须配合独立的气压监测、血氧监测设备，由专业医护人员实时调整呼吸机参数，严密监测各通路患者的通气状态，绝对不能作为常规医疗配件在普通诊疗场景下使用。从结构设计角度，该部件的建模过程完全遵循现有呼吸管路的接口标准，所有配合尺寸都预留了合理的安装公差，既保证插接后的密封性，又不会因为过盈量过大导致管路拆装困难，在应急生产场景下，可采用常规注塑工艺快速批量加工，不需要特殊的生产设备，能够在短时间内完成大批量产出，匹配应急场景下的快速部署需求。

在实际使用场景中，该分流部件需要安装在呼吸机输出端的湿化装置之后，保证输出的湿化气流能够均匀分配到各个分支通路，每个分支通路建议单独配置流量调节结构，方便根据不同患者的通气需求单独调整供气量，避免单台呼吸机参数无法匹配所有患者的个性化通气需求。结构上没有设置多余的冗余特征，整体造型简洁，没有清洁死角，使用后可按照常规呼吸配件的消毒流程进行浸泡消毒，在应急场景下如果物资极度紧缺，经过规范消毒后可重复使用，进一步提升物资利用效率。
