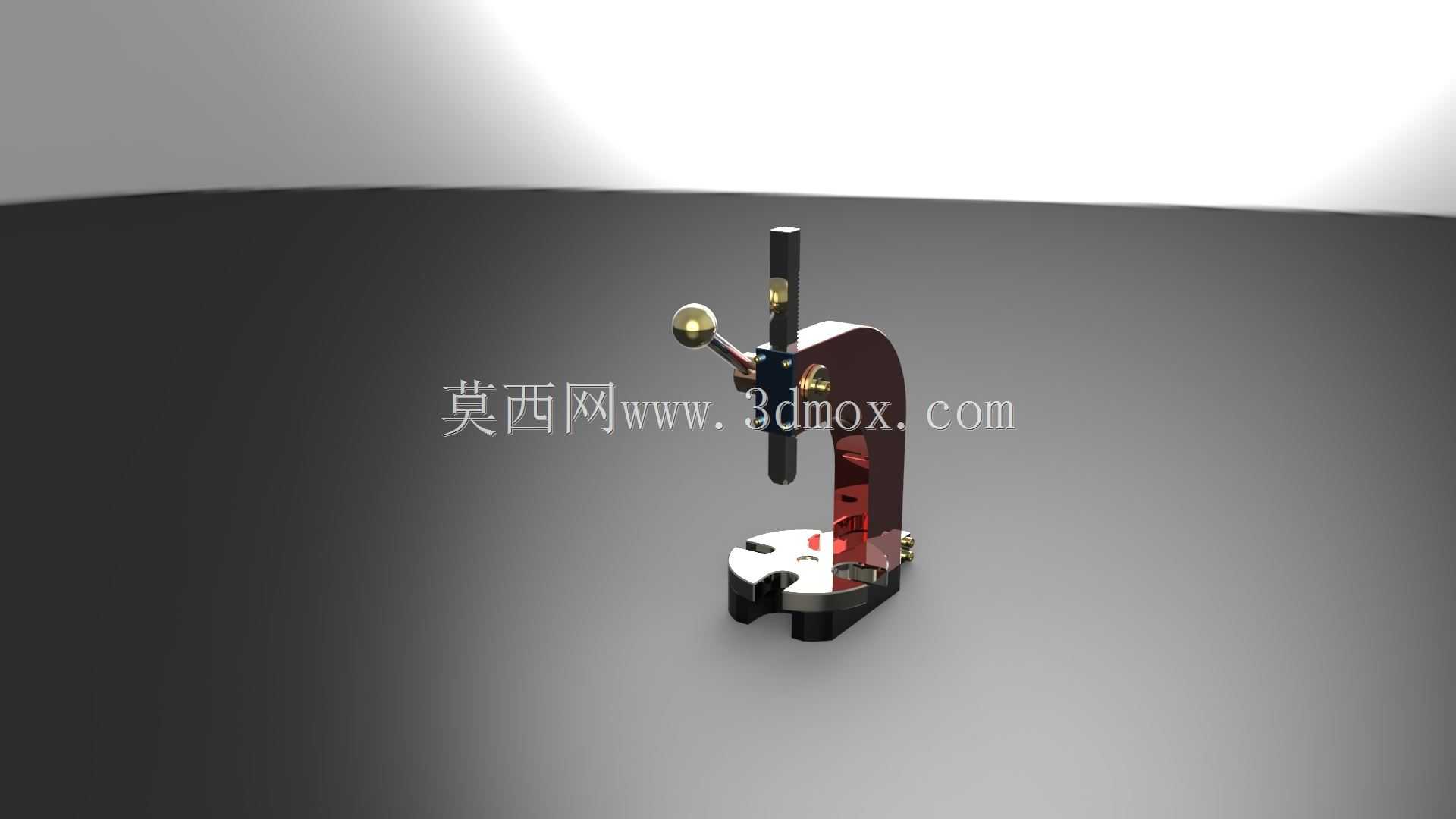

手动台式心轴压装设备结构设计

在小型机械装配、五金维修、教学实训以及小批量零部件加工场景中，这类手动台式压装设备的使用频率极高，它不需要外接动力源，完全依靠手动杠杆机构放大操作力，就能完成过盈配合件的压装作业，相比大型液压、气动压力设备，它的占地空间极小，对安装场地没有特殊要求，普通的钳工工作台、装配工位台都能直接固定使用，适配多品种小批量的柔性生产需求，在五金维修门店、职业院校实训车间、小型机加工坊、电子产品装配线的离线工位都能看到这类设备的身影。

从实际用途来看，这类压装设备主要承担小载荷的压装作业，比如小型轴承与轴座的过盈压入、定位销的压装与拆卸、小型心轴与衬套的装配、薄金属件的轻微校形、小尺寸铆钉的压铆作业，它的输出压力行程可控，操作时可以通过手柄的转动幅度精准控制压头的下行距离，避免压力过大压裂脆性材质的工件，也不会因为行程不足导致压装不到位，相比敲击装配的方式，用这类设备压装的零件受力均匀同轴度更好，能有效避免装配过程中零件表面出现锤击伤痕，也能降低装配作业的劳动强度，提升小零件装配的一致性。

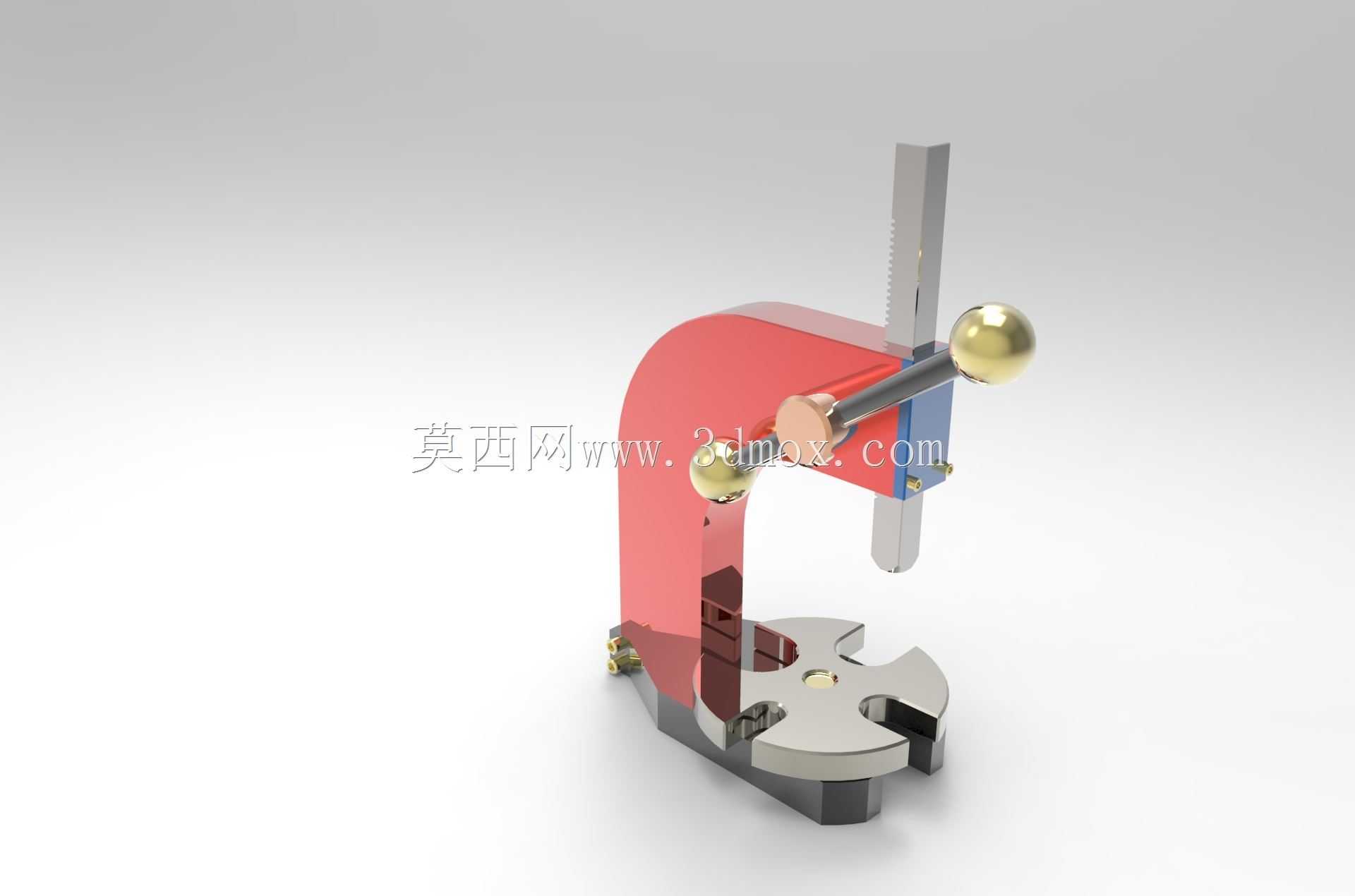

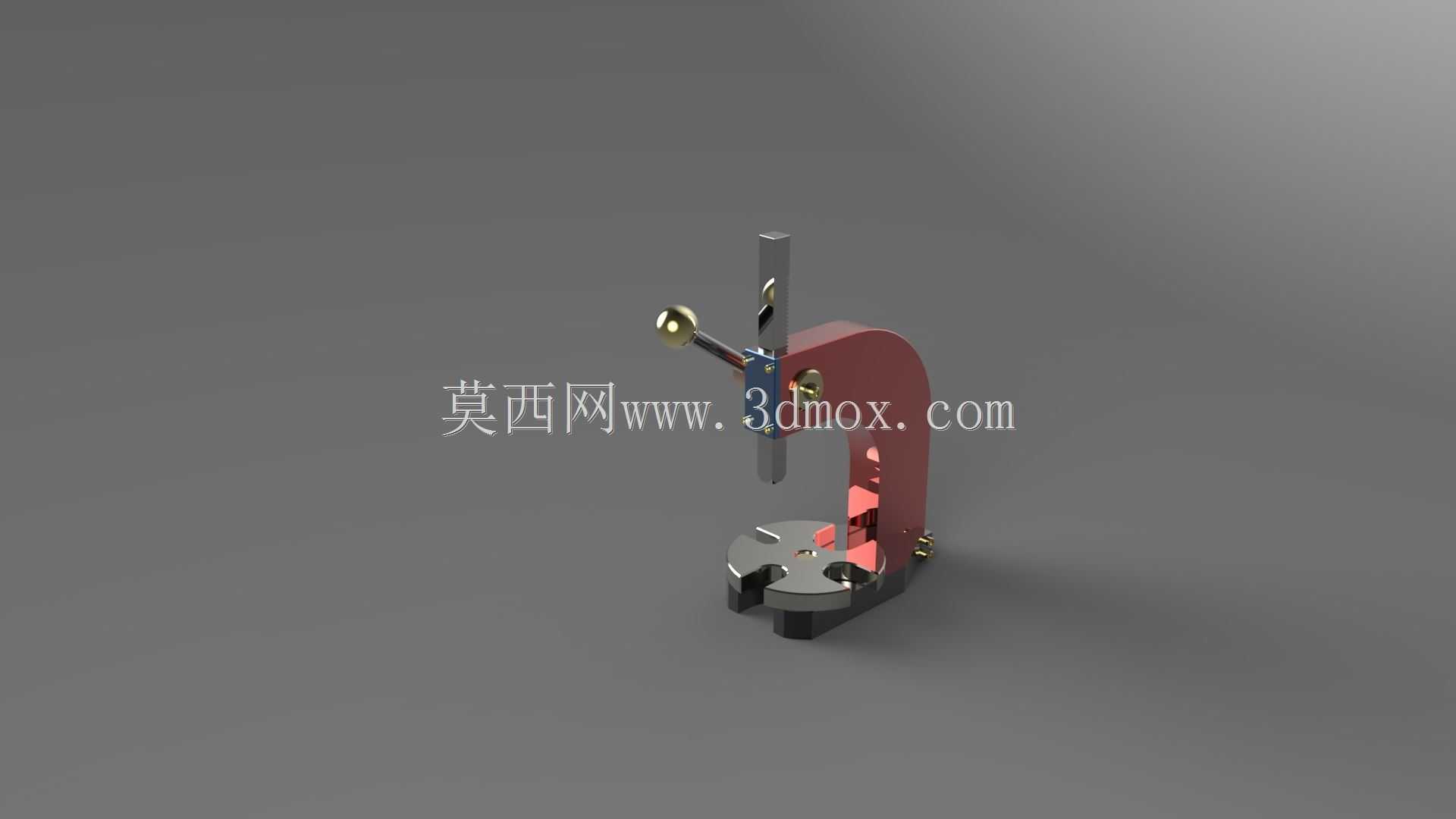

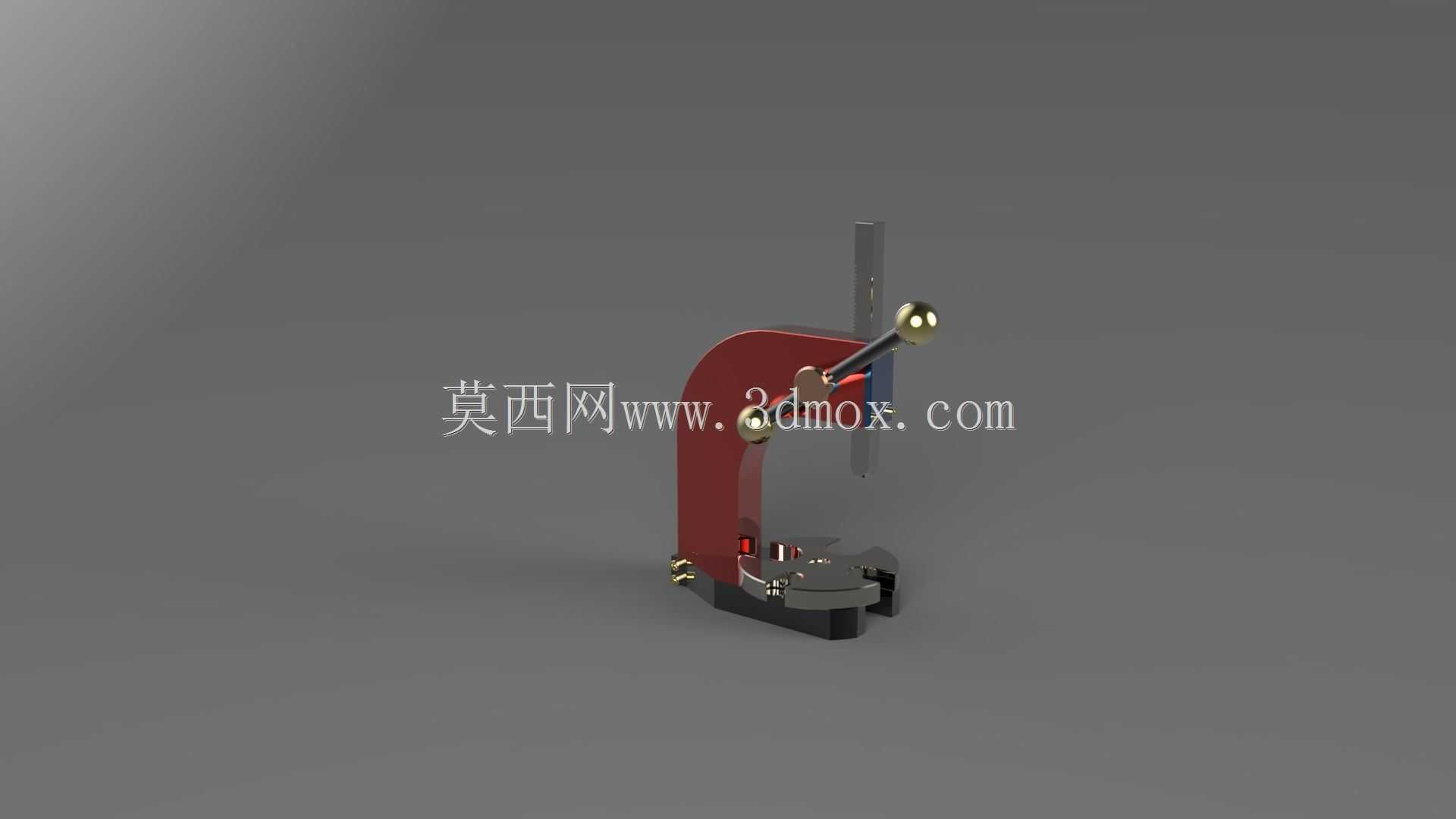

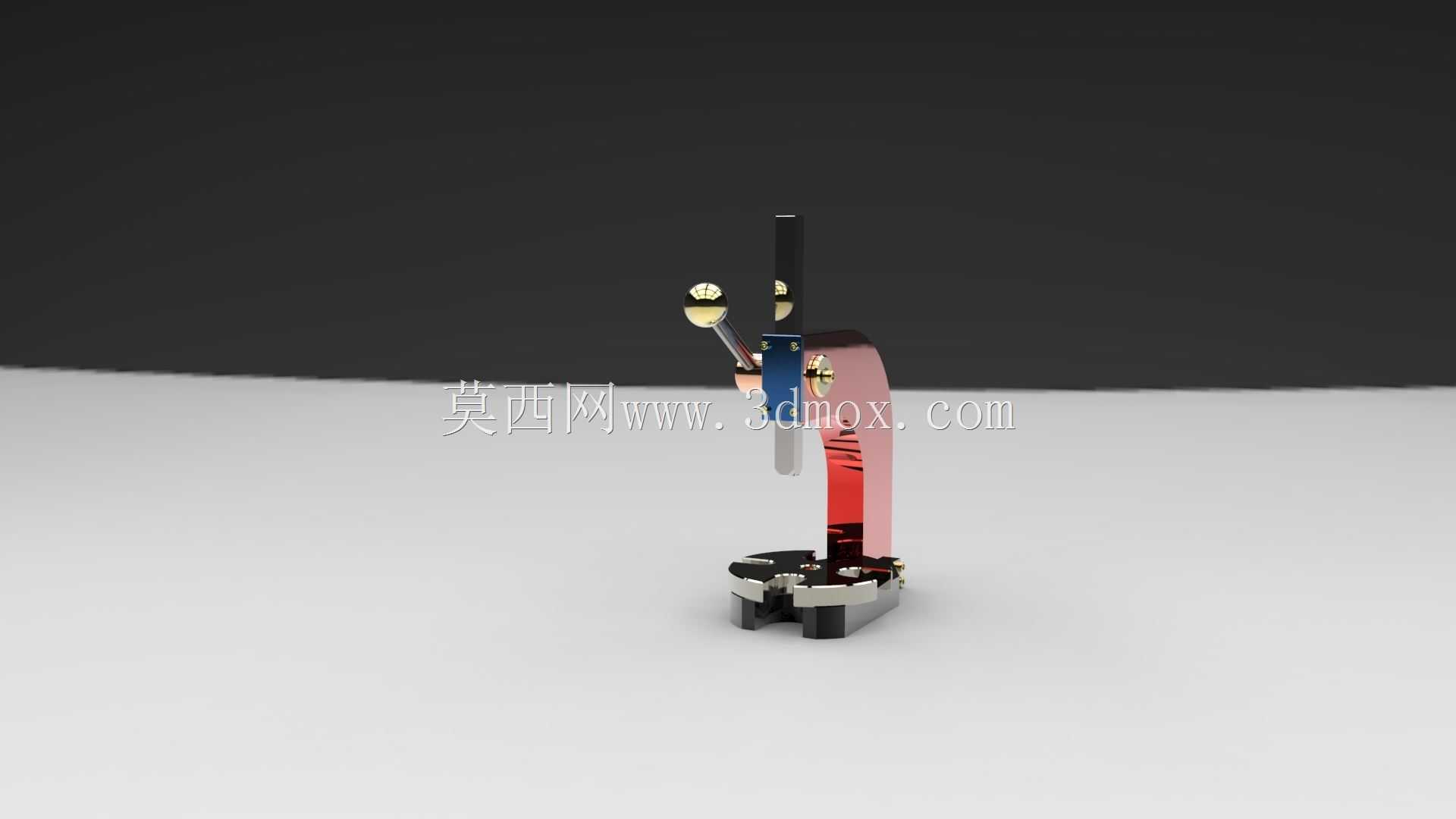

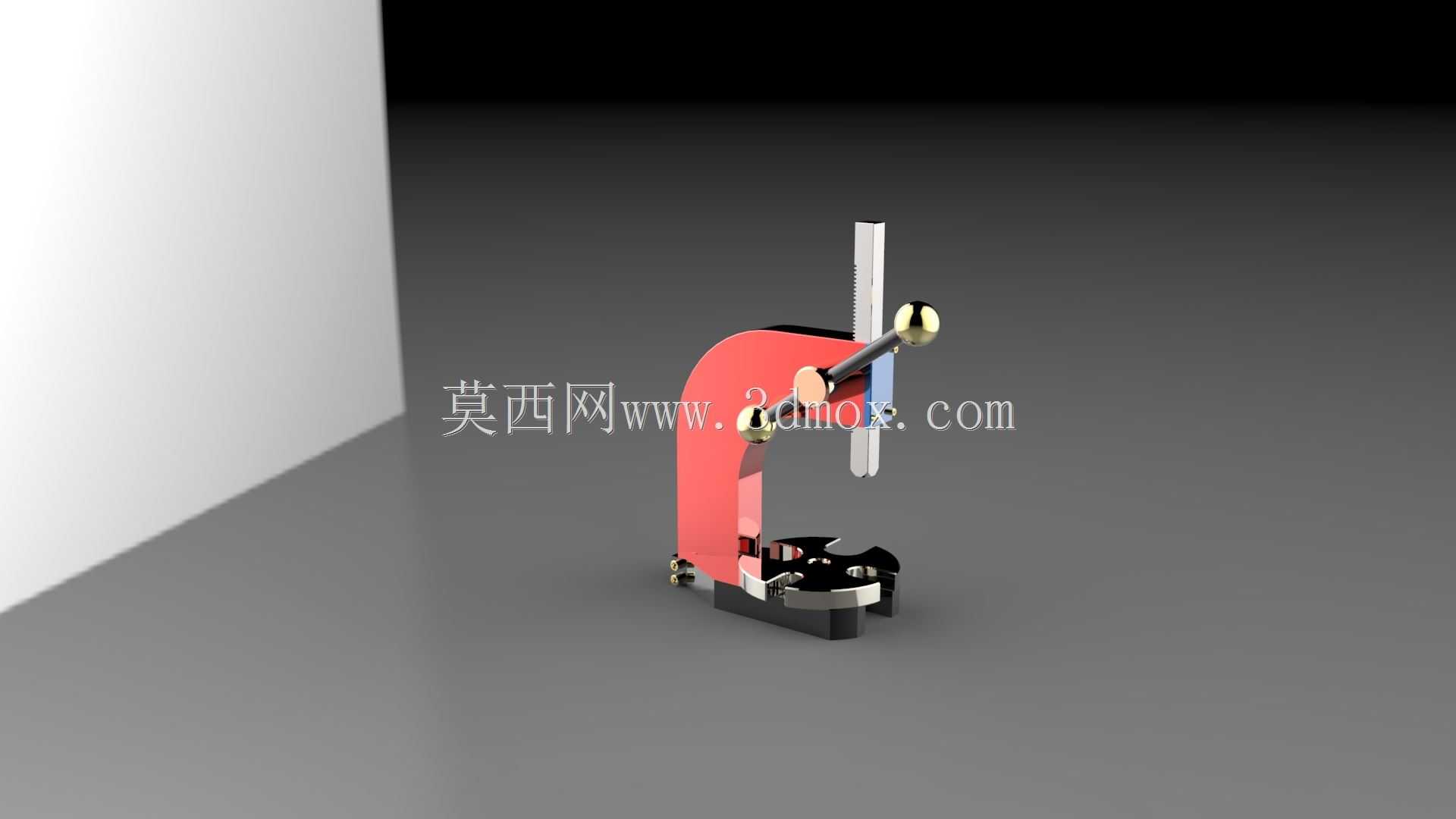

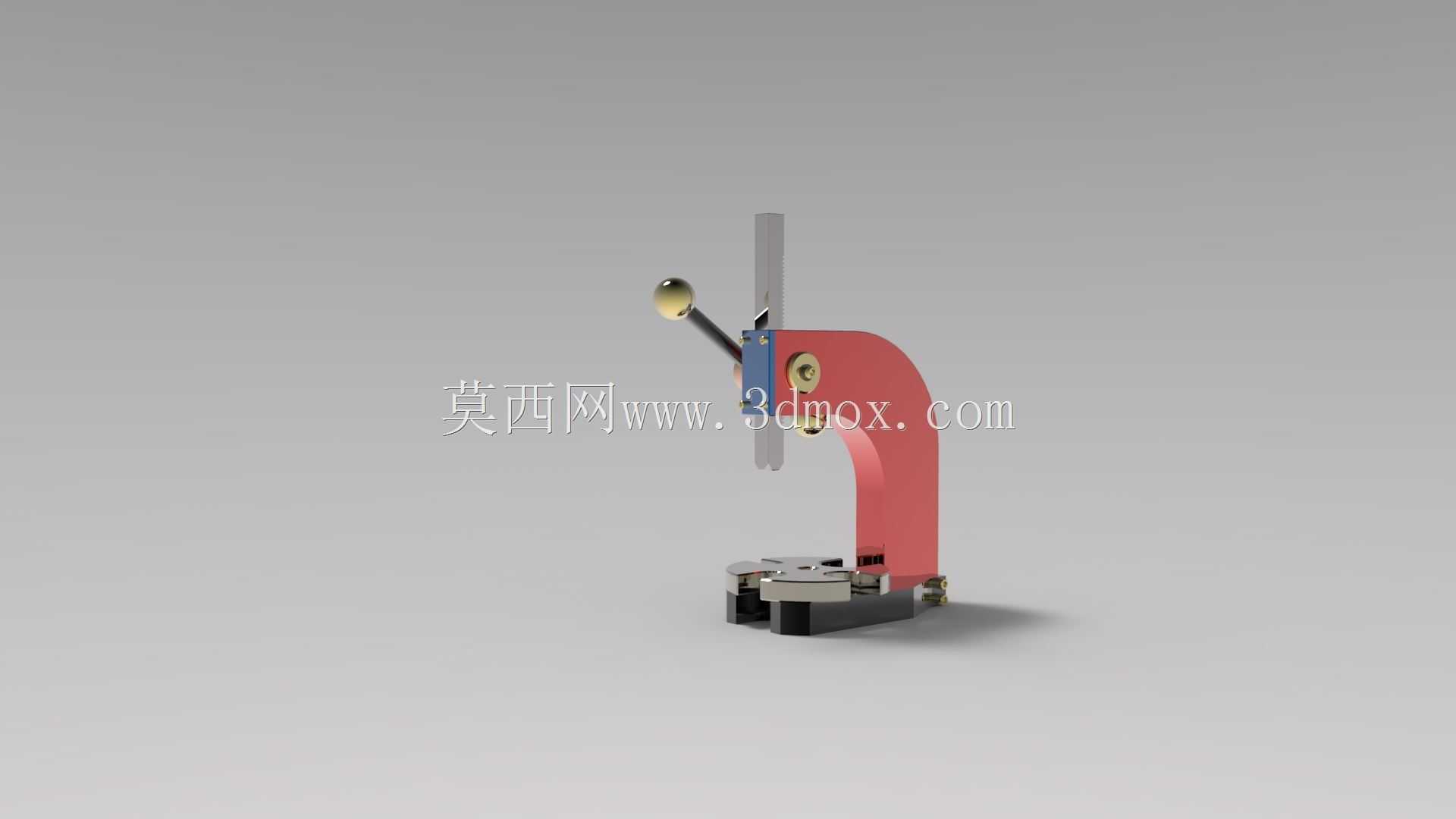

从功能特性来看，这款压装设备采用了经典的偏心轮增力结构，操作手柄与偏心转轴直接连接，压头部分与偏心轮的从动件做刚性连接，当扳动手柄带动偏心轮转动时，偏心轮的行程变化会转化为压头的垂直直线运动，将人手施加在手柄上的较小力矩放大为压头端的垂直下压力，整个传动路径没有冗余的传动部件，机械效率高，操作时的力反馈清晰，操作人员可以通过手上的阻力变化直观判断压装过程的受力情况，及时停止加压避免零件过载。设备的底座带有T型槽结构，可以根据不同工件的尺寸更换对应的定位工装，也可以直接用压板将异形工件固定在底座工作面上，压头部分设计为快换结构，可以根据压装需求更换平压头、V型压头、定位压头等不同形式的端头，适配不同外形零件的压装需求，设备的机架部分采用C型开式结构，开口空间足够容纳常规尺寸的小型装配组件，操作人员可以从正面和侧面观察压装过程，方便调整工件的位置保证压装同轴度。

在设计思路上，这款设备的建模完全遵循实际加工装配的逻辑开展，所有零件都按照实际加工的公差要求做了配合间隙设计，偏心转轴与机架安装孔之间采用间隙配合，保证转轴转动顺畅无卡滞，压头与机架的导向孔之间采用小间隙滑动配合，保证压头上下运动时的垂直度，避免压装过程中出现偏载导致零件压歪。建模过程中先确定底座的安装尺寸边界，保证底座的固定孔位置适配常规钳工台的安装孔距，再根据最大压装行程确定偏心轮的偏心距尺寸，反向推导操作手柄的长度，保证操作人员施加正常握力时就能达到额定压装力，机架的C型开口高度和深度按照常见小型零件的最大外形尺寸设计，既保证足够的操作空间，又避免机架悬臂过长导致受力时变形量过大，所有受力部件的截面尺寸都按照手动压装的最大受力做了强度校核，保证长期使用时机架不会出现塑性变形，转动部件都预留了润滑脂加注的空间，方便后期维护保养。

从外形尺寸与安装边界来看，这款设备整体为立式台式结构，整体高度适配操作人员站立操作的舒适高度，不需要额外垫高就能直接在标准工作台上使用，底座的占地面积不足0.1平方米，不会占用过多的工位空间，底座上的两个安装孔为长圆孔设计，允许一定的安装位置误差，固定时可以用螺栓直接固定在木质或钢制工作台上，也可以搭配快速夹具实现不打孔的快速固定，设备的最大开口高度可以满足常规高度150毫米以内组件的压装需求，压头的最大行程覆盖小型过盈件的常规压入长度，操作手柄的转动半径控制在人手舒适操作的范围内，操作时不会与工作台面或者周边的工具发生干涉，压头的中心与底座定位面的中心保持严格同轴，保证压装力始终沿垂直方向传递，不会产生侧向分力影响压装精度。

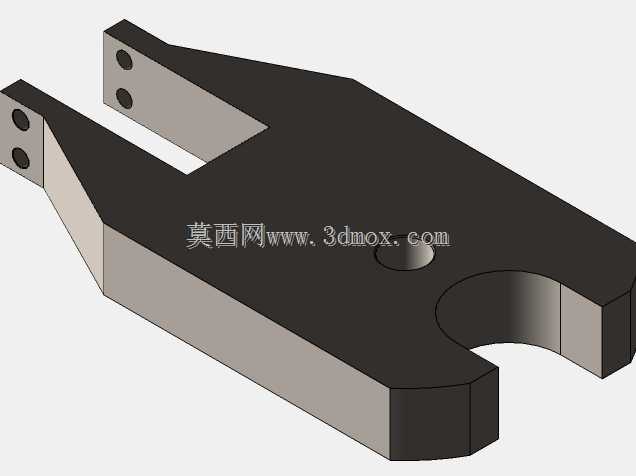

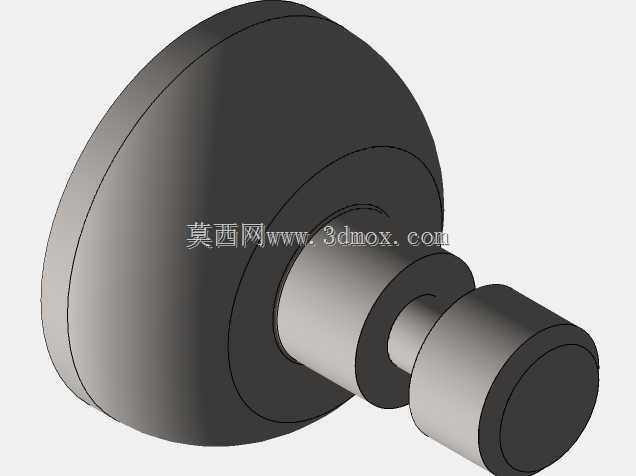

在实际建模过程中，所有零件的特征都完全对应实际加工工艺，比如机架的铸造圆角、安装孔的倒角、转轴的退刀槽、紧固件的沉头孔这些细节都做了完整还原，装配体中所有的配合关系都按照实际装配顺序添加，活动部件都设置了正确的运动自由度，可以直接在软件中模拟手柄扳动、压头上下运动的完整动作过程，验证运动过程中是否存在部件干涉，也可以通过软件的仿真模块核算不同手柄角度下的压头输出力，验证增力比是否符合设计预期，对于需要加工制作实物的使用者来说，这个模型可以直接导出工程图用于生产加工，所有尺寸都可以直接标注使用，不需要再做额外的结构调整。
