适配3D打印的自行车小型后视镜安装支架

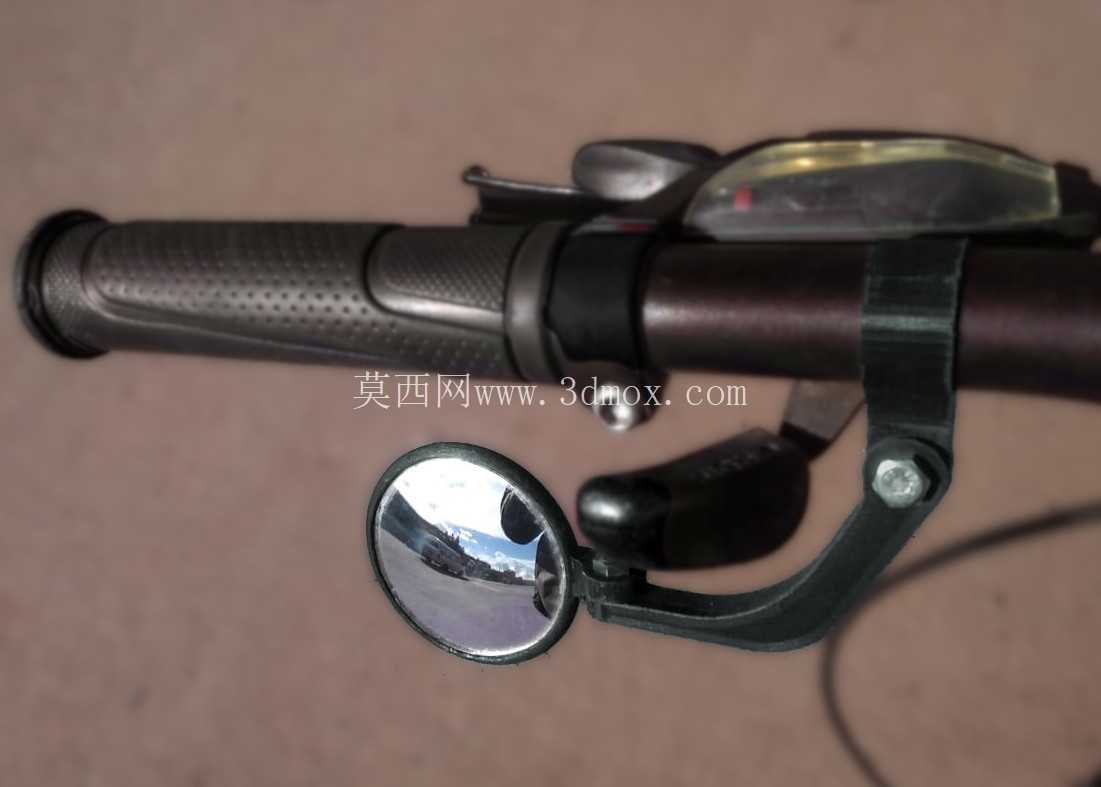

　　日常城市通勤、短途休闲骑行场景中，不少骑行者会选择加装小型后视镜来观察后方路况，减少回头观察带来的骑行安全隐患，这类小型后视镜的安装固定，往往需要适配车把管径、同时兼顾镜体角度调节的专用支架，本次设计的支架正是针对这类小型后视镜的安装需求开发。从实际使用场景来看，这类支架主要适配常规直径的城市自行车、折叠车车把，安装位置通常选在车把靠近握把的外侧区域，不会占用车把上码表、车灯、车铃等其他配件的安装空间，也不会干扰刹车、变速手柄的正常操作。

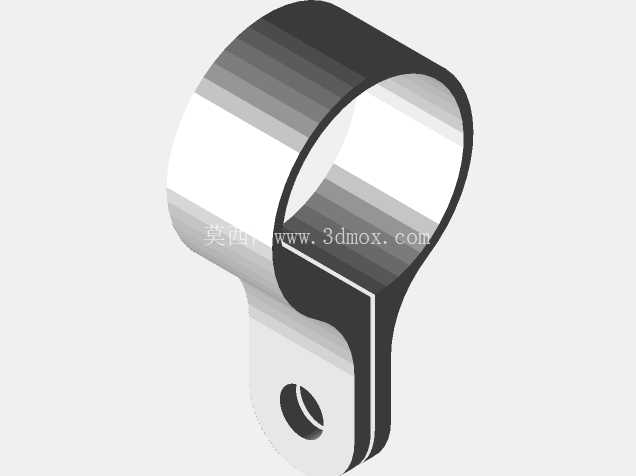

　　支架上端采用抱箍式的夹紧结构，抱箍的开口间隙经过适配设计，配合标准六角螺栓实现锁紧，锁紧后可以稳定卡在车把圆管上，不会因为骑行过程中的路面颠簸出现转动、滑移的问题，抱箍内侧预留了微小的余量空间，也可以适配粘贴薄橡胶防滑垫的使用需求，进一步提升夹紧的可靠性，避免刮花车把表面的涂装。抱箍向下延伸的支臂采用了弧形过渡的结构设计，没有采用生硬的直角弯折结构，一方面可以降低3D打印过程中支撑材料的使用量，减少打印后处理的工作量，另一方面弧形结构的应力分布更均匀，在遇到意外磕碰的时候，不会像直角结构那样在弯折处出现应力集中导致断裂的问题，支臂的厚度经过反复校核，既可以保证足够的支撑强度，避免骑行过程中支架出现晃动导致后视镜视野抖动，也不会过度增加整体重量，符合骑行配件轻量化的使用需求。

　　支臂下端设置了带通孔的连接座，用于和小型后视镜的铰接结构配合，连接座的孔径尺寸适配常规小型后视镜的连接螺栓，安装后可以实现后视镜的多角度调节，骑行者可以根据自己的坐姿、观察习惯调整后视镜的俯仰角度和水平偏转角度，调整到位后拧紧连接螺栓即可固定角度，保证骑行过程中视野稳定。整个支架的结构设计完全面向3D打印工艺做了优化，所有结构均采用一体化设计，没有需要二次装配的分体零件，打印时不需要额外添加过多的支撑结构，打印完成后只需要简单去除少量支撑、打磨通孔处的毛刺即可投入使用，即便是使用普通的FDM桌面级3D打印机，采用常规的PLA、PETG等常用打印材料，也可以顺利打印出合格的零件，不需要特殊的工业级打印设备，非常适合骑行爱好者自行打印制作、替换损坏的原装支架。从安装边界来看，支架整体安装完成后，向车把外侧伸出的距离控制在合理范围内，不会超出车把的整体宽度过多，避免在停放、推行自行车的时候，支架因为突出过多被旁边的物体刮碰导致损坏，支臂的向下延伸长度也经过优化，既可以让后视镜处于骑行者正常视线余光可以观察到的位置，不需要骑行者大幅度移动视线就可以观察到后方路况，也不会因为下垂过多影响车把转动，或者在转向的时候碰到车架、车筐等部件。

　　在实际使用过程中，这类支架除了可以安装常规的小型圆形后视镜，也可以适配同安装孔径的其他小型反光配件，通用性较强，相比市面上售卖的金属材质支架，3D打印制作的该款支架可以根据实际的车把管径、后视镜安装尺寸灵活调整参数，适配更多非标准尺寸的配件，同时制作成本更低，出现损坏后可以快速重新打印替换，不需要等待配件采购周期。结构设计过程中，特意对各个转角位置做了圆角过渡处理，没有尖锐的棱角，避免在安装、使用过程中划伤手部，也可以减少打印过程中的应力集中，降低零件打印完成后出现翘曲、开裂的概率，抱箍处的螺栓安装孔采用了内嵌式的设计，螺栓拧紧后头部不会突出于支架表面，既提升了整体的美观度，也避免突出的螺栓头刮碰到骑行者的衣物或者其他配件。
