内燃机活塞环安装推入专用工装

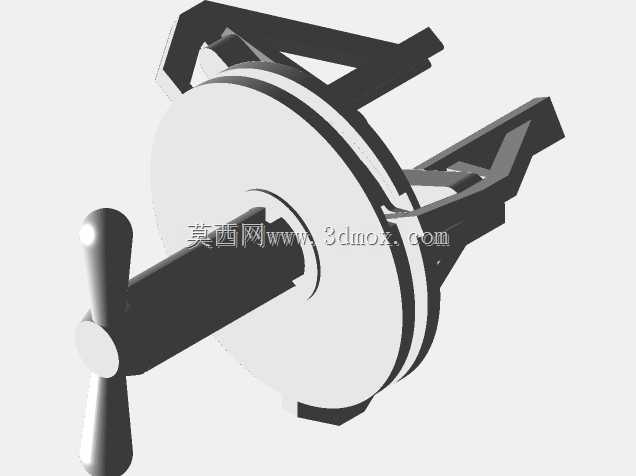

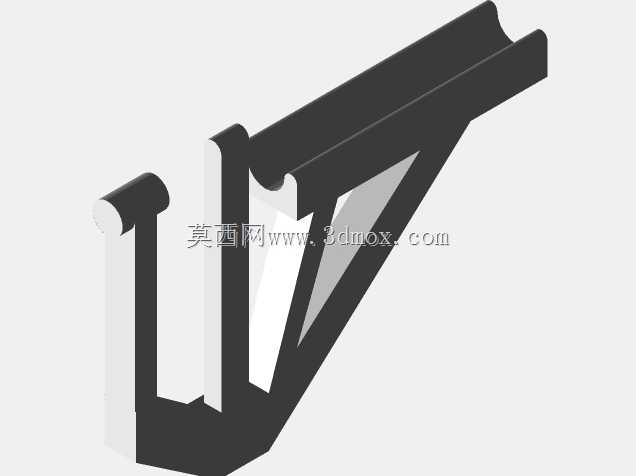

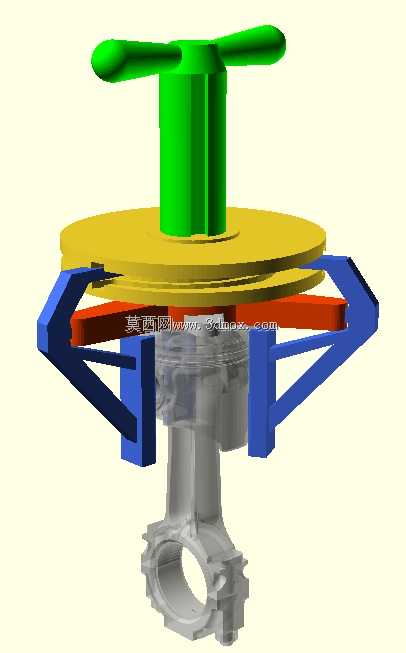

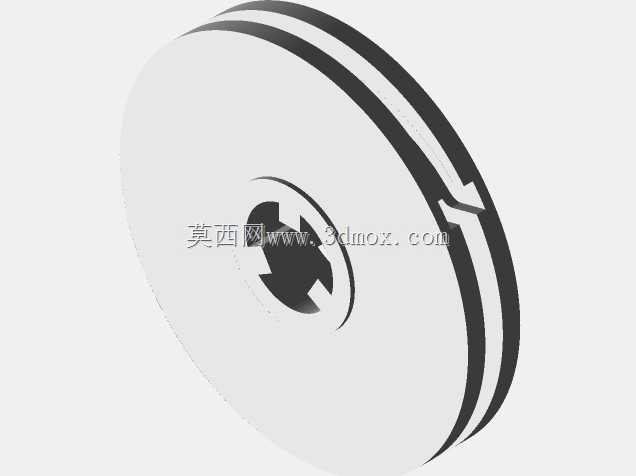

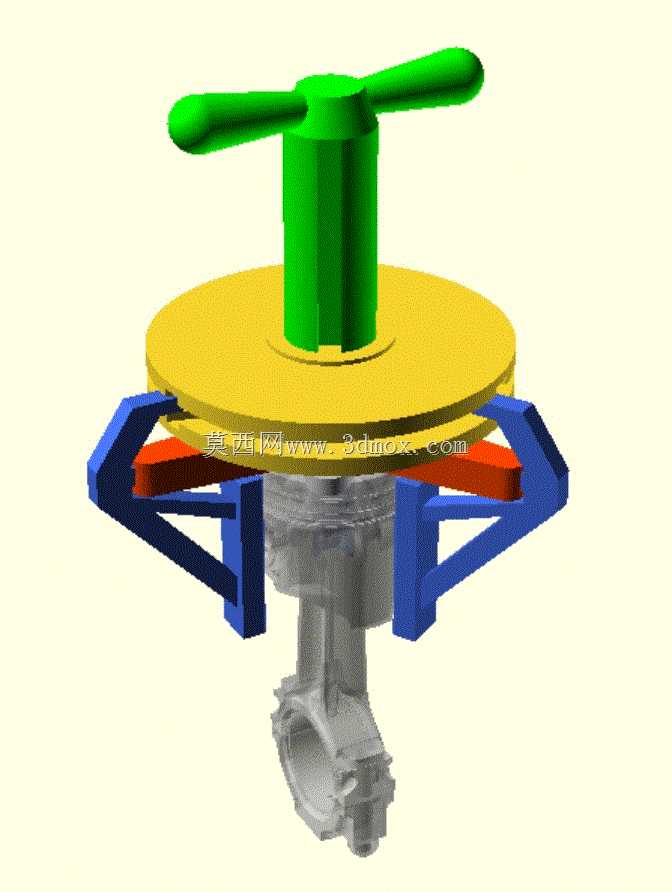

在中小型内燃机维修、装配作业场景中，活塞环的装入工序一直是容易出现零件损伤的环节，尤其是小缸径内燃机，活塞环本身刚度有限，传统徒手按压加橡胶锤敲击的方式，一旦受力不均或者环口对位偏差，很容易造成活塞环断裂、活塞表面磕碰伤，甚至导致环槽变形，后续装机后出现拉缸、漏气等故障。这款活塞环安装推入工具，正是针对这类现场作业痛点设计的专用辅具，核心作用是在活塞装入气缸的工序中，均匀收拢活塞环的开口间隙，将整组活塞环平稳压入气缸内壁，全程避免局部受力过大造成的零件损坏。从结构设计来看，工具顶部设置了蝶形施力手柄，操作人员无需额外工具，徒手旋转即可施加均匀的下压力，中部的压盘采用大直径平面设计，压合面覆盖活塞整圈环带位置，下压过程中可以同步对多道活塞环施加均匀的径向收拢力与轴向推力，不会出现单道环提前受力偏斜的问题。下部的多瓣式定位卡爪结构，在作业时可以贴合气缸上端面定位，保证工具与气缸、活塞的同轴度，避免压入过程中活塞偏斜刮伤缸壁。设计过程中充分考虑了不同维修场景的适配性，整体结构没有复杂的传动部件，所有受力部位均做了圆角过渡处理，不存在尖锐棱角刮伤零件的风险，作业时操作人员可以直接观察到活塞环的收拢状态，随时调整施力速度，避免盲操作带来的装配失误。从安装边界来看，工具的卡爪张开范围覆盖常规中小功率内燃机的缸径区间，压盘的行程满足活塞从缸盖安装面推入到环带完全进入气缸的距离要求，作业时不需要对气缸、活塞做额外的改装，直接将工具放置在气缸上端面定位即可操作，相比传统的活塞环卡箍，这款工具可以一次性完成整组活塞环的压入推入作业，不需要逐道环调整卡箍位置，大幅提升装配效率的同时，也降低了对操作人员的技能要求，即使是入门级机修人员，也能稳定完成活塞环的装配作业，有效减少返修率。工具的整体结构强度满足频繁作业的需求，日常维护仅需要清理接触面的油污即可，不需要复杂的保养流程，非常适合批量维修小型内燃机的机修车间、汽修门店使用，也可作为小型内燃机装配线的手动装配辅具使用。
