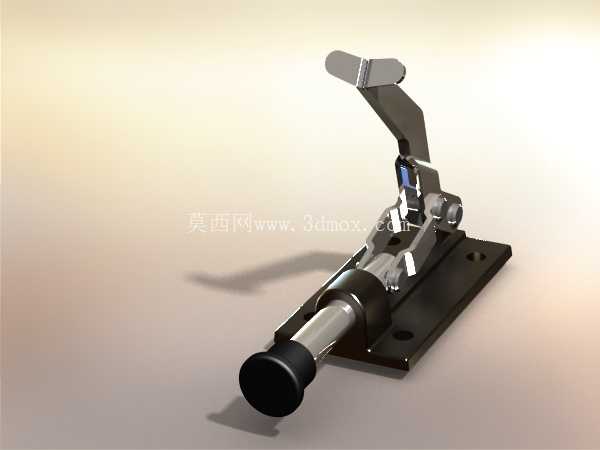

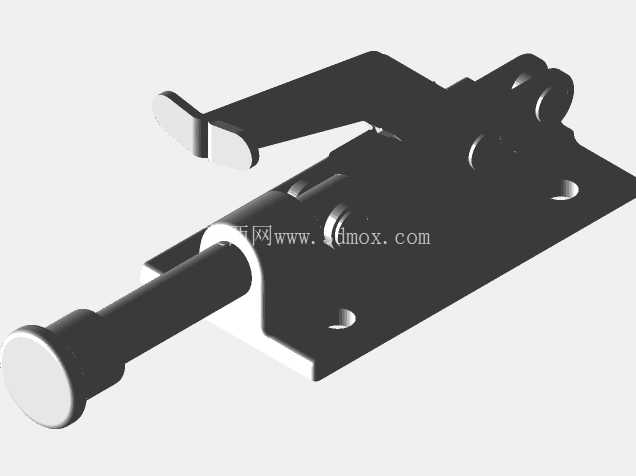

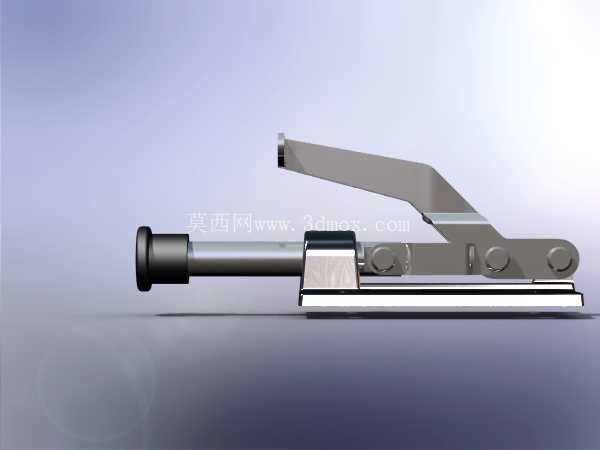

杠杆式手动快速夹钳压紧机构

这类杠杆式手动压紧机构，在工装夹具领域的应用场景覆盖极广，小到电子元器件焊接定位、小型零件铣削装夹，大到钣金件组焊定位、线束端子压接辅助，都能见到同结构产品的身影。从实际使用逻辑来看，它的核心用途是通过手动扳动杠杆臂，带动前端压杆完成直线往复的压紧与松开动作，相比传统螺栓压紧方式，操作行程短、锁紧速度快，单次装夹的操作时间能压缩到1秒以内，非常适配小批量多品种的生产工位，能大幅降低操作人员的装夹劳动强度。

从功能特性上拆解，这套机构的核心是利用连杆机构的死点锁紧原理，当杠杆臂扳动到锁紧位置时，连杆传动副会越过力学死点，此时即便压杆端受到工件的反向反弹力，机构也不会自行松脱，能提供稳定持续的压紧力，不会因为加工过程中的振动、工件受力形变出现松脱移位的问题。压杆端部设计有可拆卸的橡胶压头，一方面能避免刚性压头直接接触工件表面造成压痕、划伤，另一方面橡胶材质的摩擦力能增大压头与工件的接触摩擦，防止压紧过程中工件出现侧向滑移。杠杆臂的握持段做了圆弧过渡处理，边缘没有锐边毛刺，操作人员长时间反复扳动也不会出现硌手的问题，符合工位操作的人机工程要求。

设计思路上，整套机构没有采用复杂的传动结构，所有零件都以钣金冲压件、车削加工件为主，没有高精度的特殊加工件，量产时的加工成本可控，后期维护更换易损件也十分方便。整个传动链路的销轴连接位置都预留了合理的配合间隙，既保证扳动时没有卡滞感，又不会因为间隙过大出现锁紧旷量。压杆的导向段采用圆柱面配合，导向长度经过核算，保证压杆伸出压紧时不会出现偏摆，压头的压紧面始终与安装基准面保持平行，避免出现压偏、压斜导致的工件定位失效。底座部分设计了两个沉头安装孔，可以直接通过内六角螺栓固定在工装台板、夹具基板上，安装时不需要额外做定位靠山，只要保证压杆的压紧行程覆盖工件的压紧位置即可。

从安装边界与尺寸适配的角度来说，这套机构的整体外轮廓宽度较窄，并排布置多组时不会出现干涉，非常适合需要多点位同时压紧的工装场景，比如长条形钣金件的边缘压紧、PCB板的多工位定位。压杆的有效行程经过合理设计，既能满足不同厚度工件的压紧需求，又不会因为行程过长导致扳动角度过大，占用过多的工位操作空间。杠杆臂在松开状态下的抬起高度经过限位设计，不会因为扳动角度过大碰撞到周边的设备、管线，也不会阻碍工件的上下料操作。整套机构的所有外露金属件都做了表面防锈处理，在车间多油污、多切削液的使用环境下，也不会轻易出现锈蚀卡滞的问题，能长期保持稳定的操作手感。在实际选型适配时，只需要根据工件需要的压紧力、安装空间的尺寸边界，选择对应规格的型号即可，不需要额外做复杂的结构改制，直接安装就能投入使用，能大幅缩短工装设计的周期，减少非标设计的工作量。
