惠普打印设备构建单元内嵌锁紧螺母结构

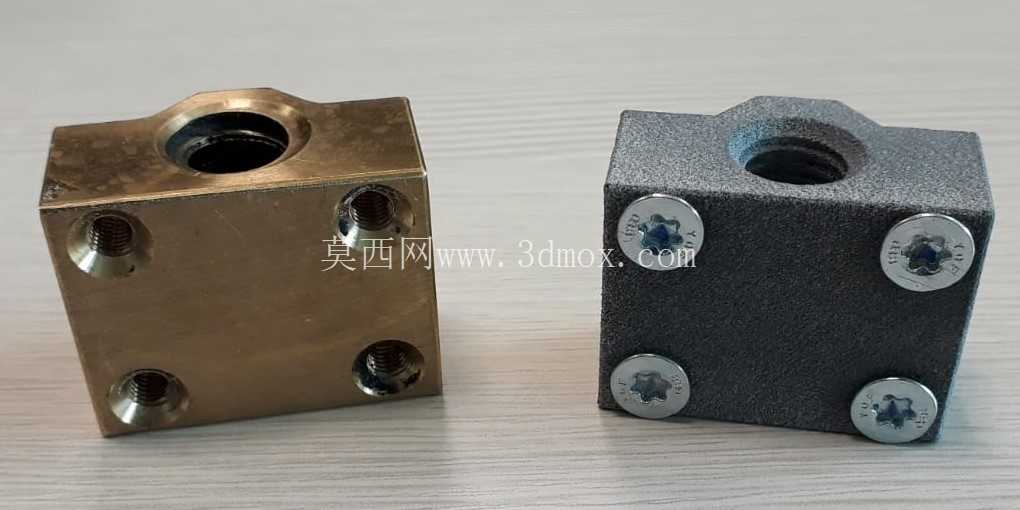

　　在工业级打印设备的构建单元结构设计中，内嵌式锁紧螺母是承担模块间刚性连接、保障运动部件同轴精度的核心连接件，这类零件的设计往往需要兼顾安装空间约束、锁紧可靠性以及适配增材制造工艺的成型可行性，本次涉及的螺母结构正是针对惠普系列打印设备构建单元的装配需求开发的专用锁紧构件。从实际应用场景来看，这类螺母主要安装在打印构建单元的滑块与导向基座的衔接位置，承担着将运动模组与传动丝杆进行刚性锁固的作用，设备运行过程中，打印头往复运动产生的交变载荷、平台升降带来的轴向冲击力都会直接作用在该螺母上，因此其结构强度、螺纹配合精度直接决定了整个构建单元的运动稳定性，一旦螺母出现松动或者螺纹滑牙，会直接导致打印层厚偏移、成型件尺寸超差，甚至出现运动模组卡滞损坏的问题。从功能特性上看，该螺母采用了一体式块式基体设计，区别于常规的外六角或者圆柱头螺母，其基体外形为带斜切导向面的方块结构，四个角位预留了沉头安装孔，可通过微型螺丝将螺母本体预先固定在构建单元的安装槽内，避免螺母在丝杆转动过程中跟转，中心位置为贯通的内螺纹孔，螺纹牙型经过适配优化，和传动丝杆的配合间隙控制在0.02mm以内，既可以保证传动过程中的顺畅度，又能最大限度降低回程间隙带来的精度损失。

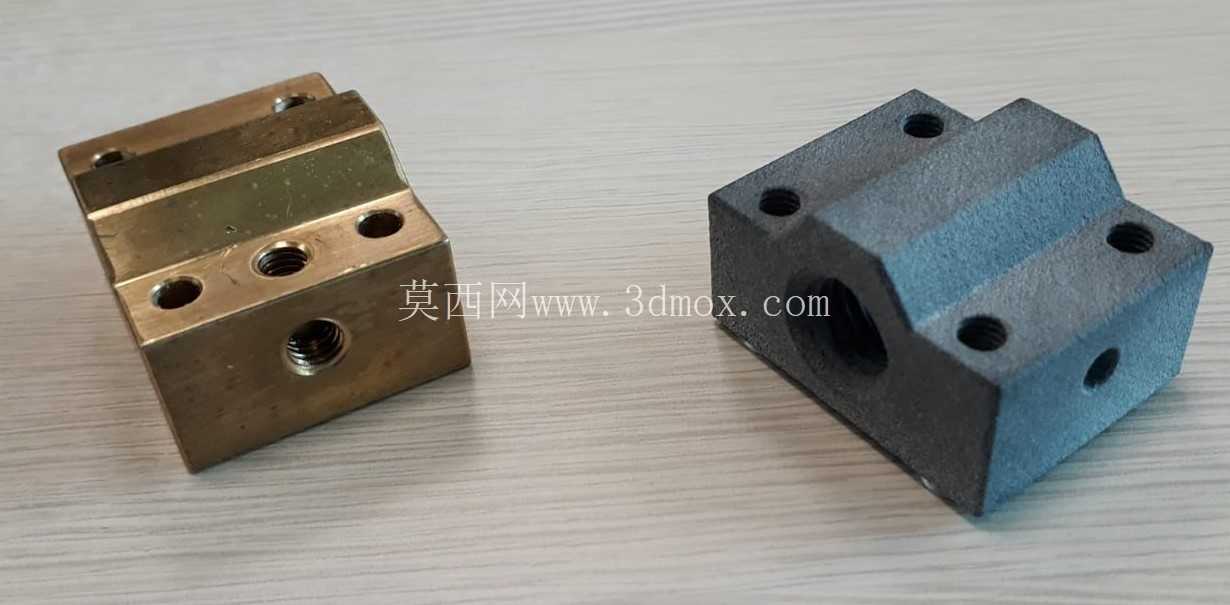

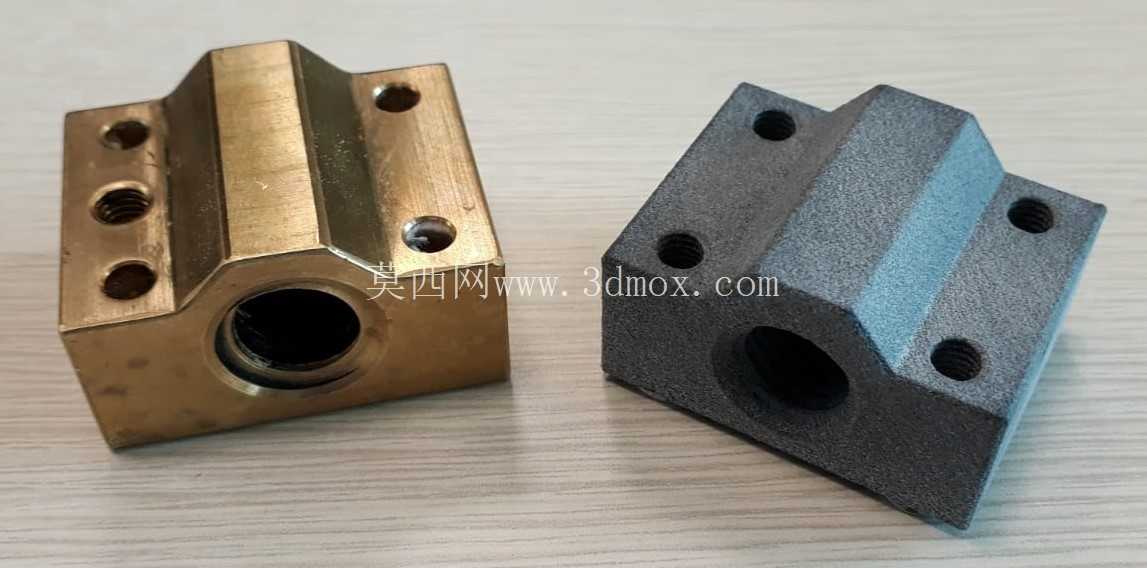

　　在设计思路层面，该结构充分考虑了增材制造的工艺特性，基体的斜切面设计一方面是为了匹配安装槽的导向坡口，装配时可以快速滑入定位，减少装配对位的时间成本，另一方面斜切结构可以减少3D打印过程中的支撑用量，尤其是采用PA12GB这类玻璃纤维增强尼龙材料打印时，无支撑或者少支撑的结构可以有效降低打印后处理的工作量，同时避免支撑去除过程中对安装面、螺纹面的损伤；四个沉头孔的深度经过精确计算，锁紧螺丝装入后端面不会高出螺母基体表面，不会和周边的运动部件产生运动干涉，中心螺纹孔的入口处做了0.2mm的倒角导向，方便丝杆旋入时的对位，即使在设备维护拆装后重新装配，也能快速完成丝杆与螺母的配合，不会出现螺纹错牙的问题。

　　关于外形尺寸与安装边界，该螺母的基体总宽度适配构建单元安装槽的标准槽宽，装配后螺母两侧面和安装槽侧壁的单边间隙控制在0.05mm，既可以保证螺母顺利装入，又能限制螺母在径向的窜动；基体总高度和安装槽的深度完全匹配，装入后螺母上表面和安装槽端面齐平，不会突出于安装基面，避免影响上层模组的安装平面度；四个沉头孔的孔位中心距严格对应构建单元安装槽内的预留螺纹孔位置，装配时无需额外打孔攻丝，直接锁入固定螺丝即可完成螺母的定位安装；中心螺纹孔的轴线和安装基面的垂直度控制在0.01mm以内，保证丝杆装入后和导向导轨的平行度符合设备运动精度要求，不会出现丝杆卡滞、运动阻力过大的问题。

　　从实际使用验证的角度来看，采用PA12GB材料打印制作的该螺母，具备足够的结构强度和耐磨性能，可以承受构建单元往复运动过程中的持续交变载荷，相比常规的机加工金属螺母，其自重更轻，可以降低运动模组的整体负载，提升运动响应速度，同时尼龙材料本身具备一定的自润滑特性，和金属丝杆配合时可以减少润滑脂的使用量，降低设备长期运行的维护成本；在装配兼容性上，该螺母的安装尺寸完全匹配原有设备的安装接口，可以直接替换原有损坏的螺母构件，无需对周边结构进行任何修改，适合设备维修替换以及DIY改装场景下使用。需要注意的是，这类内嵌式螺母在安装时需要保证四个固定螺丝的锁紧力矩一致，避免因为力矩不均导致螺母基体出现倾斜，进而影响螺纹孔和丝杆的同轴度，长期运行过程中需要定期检查固定螺丝的锁紧状态，避免因为设备振动导致螺丝松动，影响整体传动精度。
