18x9.5规格五孔乘用车轮毂结构设计

在乘用车底盘行走系统的部件选型与结构设计工作中，轮毂作为连接轮胎与车桥轴头的核心承载构件，其结构合理性直接关系到行驶安全性、轮胎匹配适配性以及整车簧下质量控制水平。这款18x9.5规格的轮毂，首先从安装匹配边界出发，采用5x114.3的螺栓孔分布参数，这一孔距参数覆盖了市面绝大多数日系、韩系以及部分国产乘用车型的轴头安装规格，在售后改装、配件替换场景中具备较广的适配范围，设计阶段就充分考虑了不同车型轴头的中心孔避让空间，轮辐背面预留了足够的刹车卡钳避让余量，能够兼容多数原厂单活塞、四活塞刹车卡钳的安装空间，避免装车后出现轮辐与卡钳干涉的问题。

从功能特性层面看，9.5英寸的轮辋宽度，能够适配235到275胎宽区间的民用运动型轮胎，既可以满足日常街道行驶的轮胎安装需求，也能适配部分赛道日使用的半热熔轮胎安装，轮辋的胎圈座位置采用标准的15度锥面设计，严格符合乘用车轮辋的轮廓尺寸规范，保证轮胎充气后胎圈与轮辋能够紧密贴合，在高速行驶、急加速、紧急制动工况下不会出现轮胎脱圈的风险。轮辋的轮缘位置做了加厚处理，应对日常行驶中路肩剐蹭、路面冲击时，能够降低轮缘变形的概率，提升部件的耐用性。

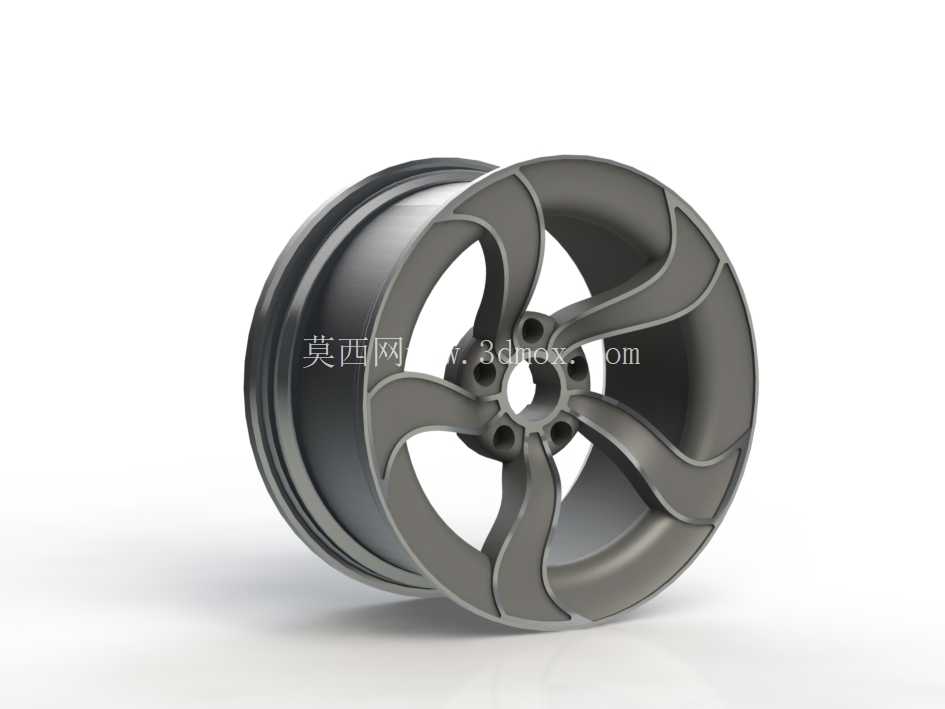

设计思路上，这款五辐式的轮辐结构采用了变截面的力学设计，靠近轮心安装盘的位置辐条厚度更大，向轮辋边缘延伸的过程中逐渐过渡收窄，这种结构一方面能够在保证整体结构强度、满足径向冲击、弯曲疲劳测试要求的前提下，尽可能削减非必要的结构重量，降低整车簧下质量，提升悬挂系统的响应速度；另一方面，大间隙的辐条排布能够为刹车系统提供更好的通风散热空间，车辆在连续制动、长下坡工况下，行驶气流可以通过辐条间隙快速带走刹车卡钳、刹车盘产生的热量，避免刹车系统出现热衰减，提升制动安全性。

在实际应用场景中，这款轮毂既可以作为乘用车辆原厂替换配件使用，也适用于民用车辆的外观改装、性能升级场景，安装时只需匹配对应中心孔变径圈，就可以适配同螺栓孔距、不同中心孔直径的车型，轮辐表面的曲面过渡经过反复的结构应力校核，在螺栓孔周边、辐条与轮辋连接的应力集中位置，都做了圆角过渡处理，避免应力集中导致的部件开裂问题。整个轮毂的安装端面平面度控制在0.1mm以内，保证装车后轮毂与轴头法兰面能够完全贴合，高速行驶时不会出现车轮抖动、方向盘震动的问题，螺栓孔的位置度公差严格控制在0.05mm范围内，确保每一颗轮毂螺栓都能均匀受力，避免长期使用后出现螺栓断裂、轮毂松动的安全隐患。

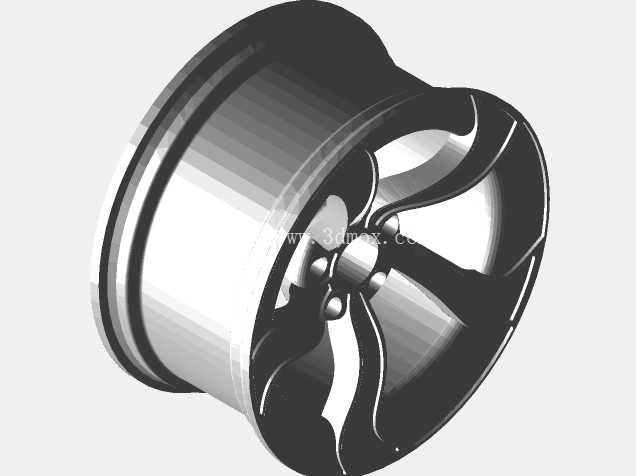

从建模逻辑来看，整个模型的构建完全遵循实际机加工、铸造生产的工艺要求，轮辋部分的拔模角度、辐条背面的减重槽结构、安装面的沉台设计，都完全符合铝合金轮毂低压铸造的生产工艺规范，没有出现无法脱模、壁厚突变过大的工艺缺陷，结构设计人员在建模阶段就同步考虑了后续生产加工的可行性，不需要对模型做大幅修改就可以直接用于模具开发、工艺编程，对于从事轮毂设计、底盘配件选型、车辆改装方案设计的工程人员来说，该模型可以直接作为结构参考、装配校核的基础数模，在整车装配验证环节，可以直接导入整车底盘装配体中，核对轮拱间隙、转向干涉、悬挂行程碰撞等关键装配尺寸，减少前期设计验证阶段的重复建模工作量。
