雅马哈TZ250摩托车车架扫描逆向参考模型

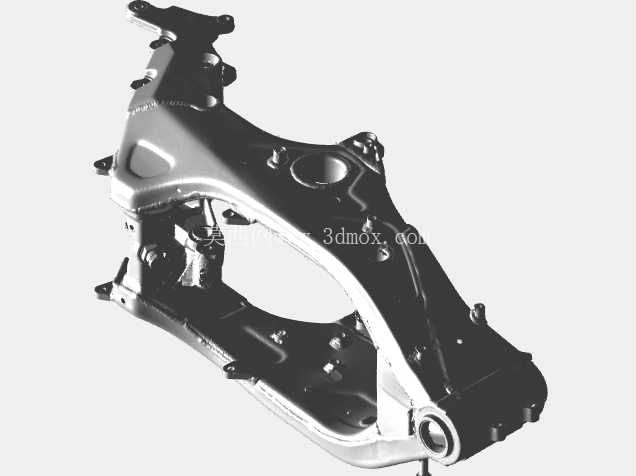

　　摩托车车架作为整车的核心承载基体，承担着连接动力总成、行走机构、操控系统与覆盖件的关键作用，其结构强度、刚度分布与重量控制直接决定车辆的行驶操控性、振动抑制表现与极限工况下的安全冗余。这款针对经典赛道取向摩托车的车架扫描数据，完整还原了双翼梁式铝合金车架的主体轮廓与关键安装点位，可作为逆向建模、结构优化、改装适配工作的基础参考。从实际工程应用场景来看，这类车架扫描数据多用于摩托车改装厂商的定制化配件开发、赛车队的车架强化改造、经典车型的复刻设计以及高校车辆工程专业的结构力学教学案例。

　　不同于全新设计的正向建模流程，基于实物扫描的点云数据可以精准捕捉量产车架在实际生产、使用过程中形成的细微形变与装配公差，避免纯理论建模带来的安装位偏差问题。从结构功能特性来看，该双翼梁车架采用铝合金材质一体成型工艺，主梁沿油箱两侧延伸至转向头与后摇臂安装座，形成闭合的受力环路，转向头部位做了加厚加强处理，可承受高速过弯、紧急制动时传递的巨大冲击载荷；后摇臂枢轴安装孔位同轴度要求极高，直接影响后轮行驶稳定性与传动系统运转平顺性；发动机悬挂点位分布在主梁下部与车架下部横梁位置，可将动力总成的振动通过车架结构分散传递，避免局部应力集中；座椅支撑、油箱安装、覆盖件固定等附属安装位均在扫描数据中完整保留，可直接用于对应配件的匹配设计。在设计思路层面，这类赛道取向的摩托车车架始终围绕轻量化与高刚性的平衡展开，双翼梁结构相比传统钢管车架拥有更高的扭转刚度，同时通过主梁截面的渐变设计，在受力较小的区域做减薄处理，在应力集中的转向头、摇臂枢轴、发动机挂点位置做局部加厚，实现刚度与重量的最优匹配；车架的重心布局经过反复调校，将发动机、油箱等大质量部件尽可能靠近车辆重心位置，降低车辆转动惯量，提升弯道操控响应速度。

　　从安装边界与尺寸匹配角度来看，该车架的转向头轴承安装位尺寸适配对应规格的方向柱与转向轴承，后摇臂枢轴孔径匹配原厂规格的枢轴螺栓与衬套，发动机悬挂点位的孔位间距与TZ250系列发动机的安装孔位完全对应，前减震安装间距适配原厂规格的前倒立式减震，后减震上安装点位于车架尾部横梁位置，下安装点对应后摇臂的多连杆结构安装位，所有安装点位的相对位置关系均通过实物扫描精准还原，在逆向建模过程中可直接作为尺寸基准，无需反复核对实车测量数据。

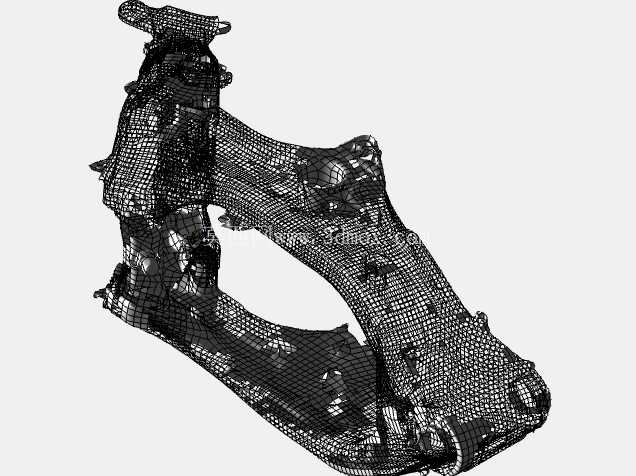

　　在实际建模工作中，使用这类扫描数据作为参考时，需要先对点云数据进行降噪处理，剔除扫描过程中产生的杂点与冗余数据，再根据受力路径提取关键特征线，优先构建转向头、摇臂枢轴、发动机挂点等核心安装位的基准特征，再逐步搭建主梁、横梁等主体结构，最后处理附属安装位与工艺倒角细节；建模过程中需要重点关注各安装位的形位公差，尤其是摇臂枢轴孔的同轴度、转向头轴线与后摇臂轴线的平行度、发动机安装面的平面度，这些参数直接影响后续装配的可行性与车辆行驶性能。对于从事摩托车改装与定制设计的工程师而言，这类扫描数据可以大幅缩短逆向建模的周期，避免反复测量实车带来的尺寸误差，同时可以基于原有车架结构进行针对性优化，比如针对大马力动力升级需求对主梁受力区域做加强处理，针对轻量化赛事需求对非受力区域做镂空减重，针对定制外观需求调整覆盖件安装点位，所有优化工作都可以在原有结构的基础上开展，确保核心安装位的匹配精度。
