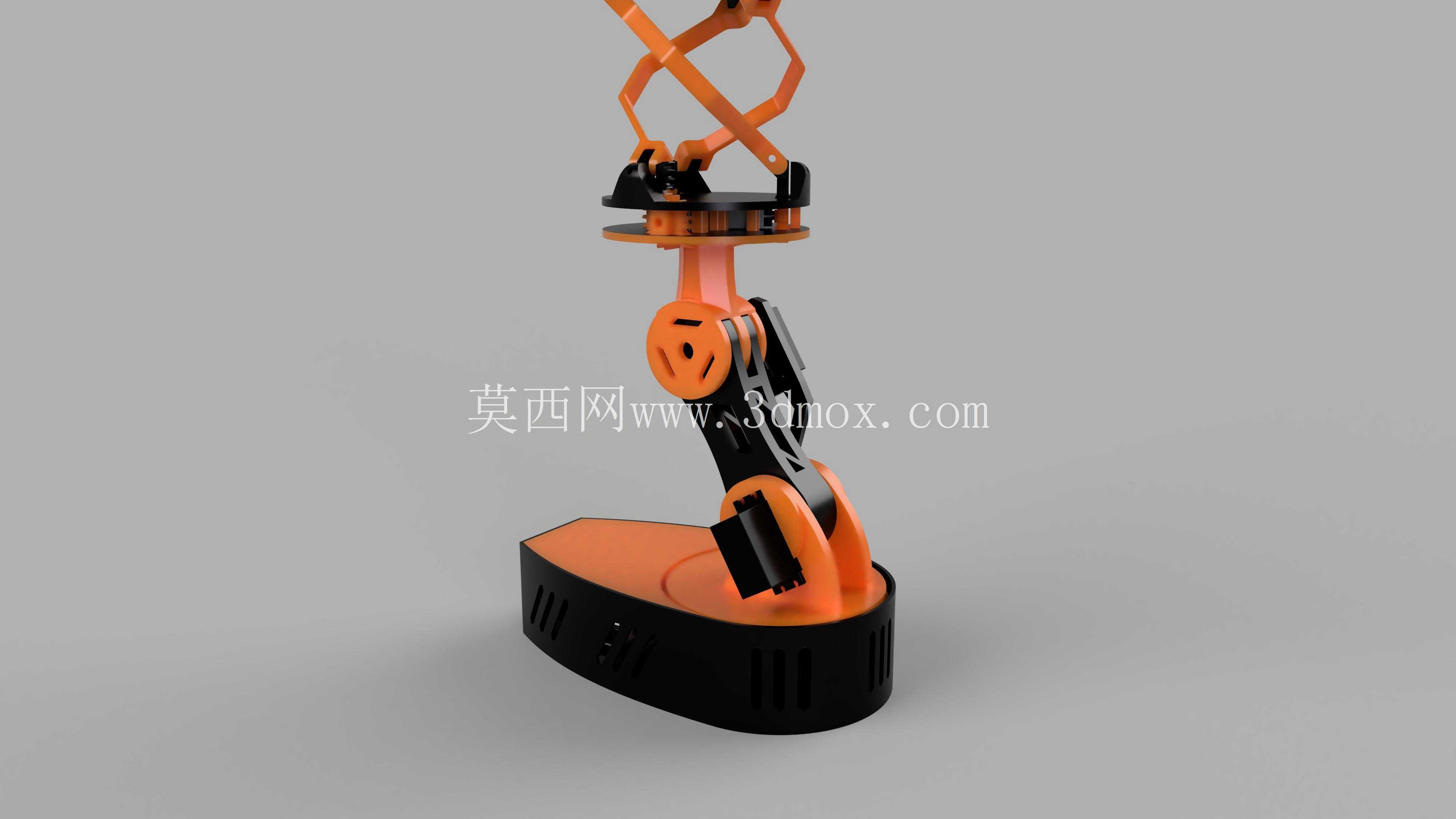

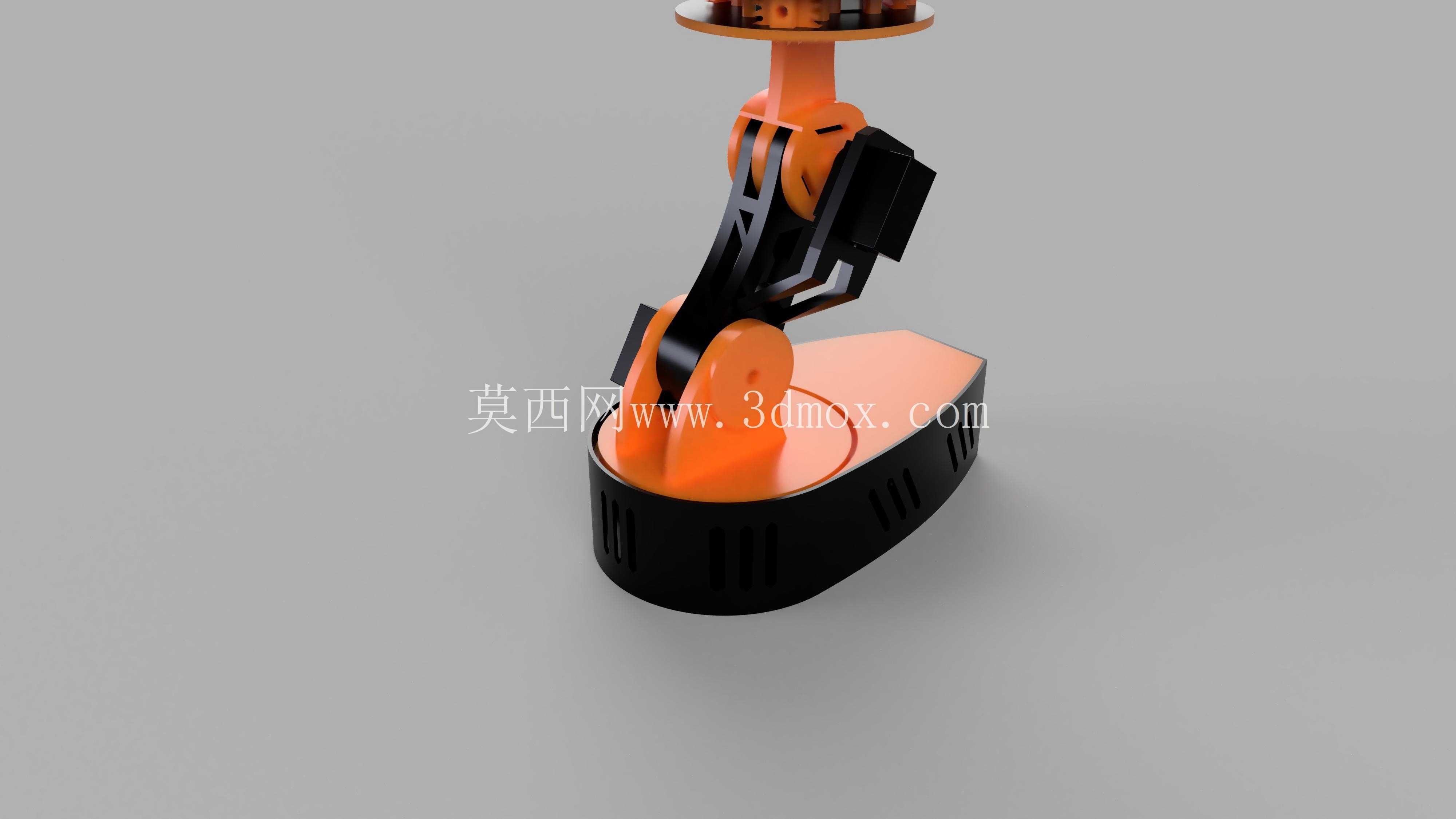

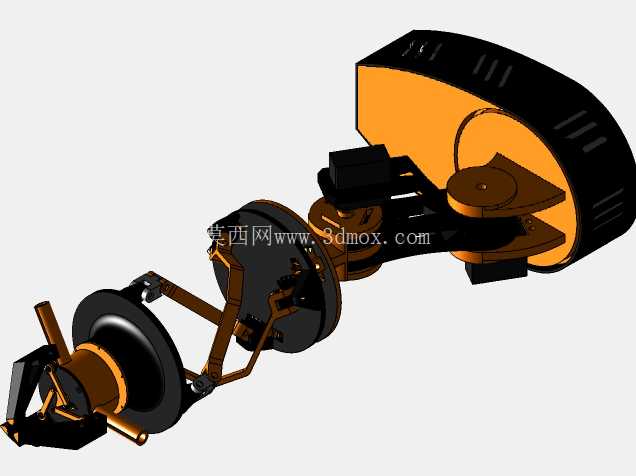

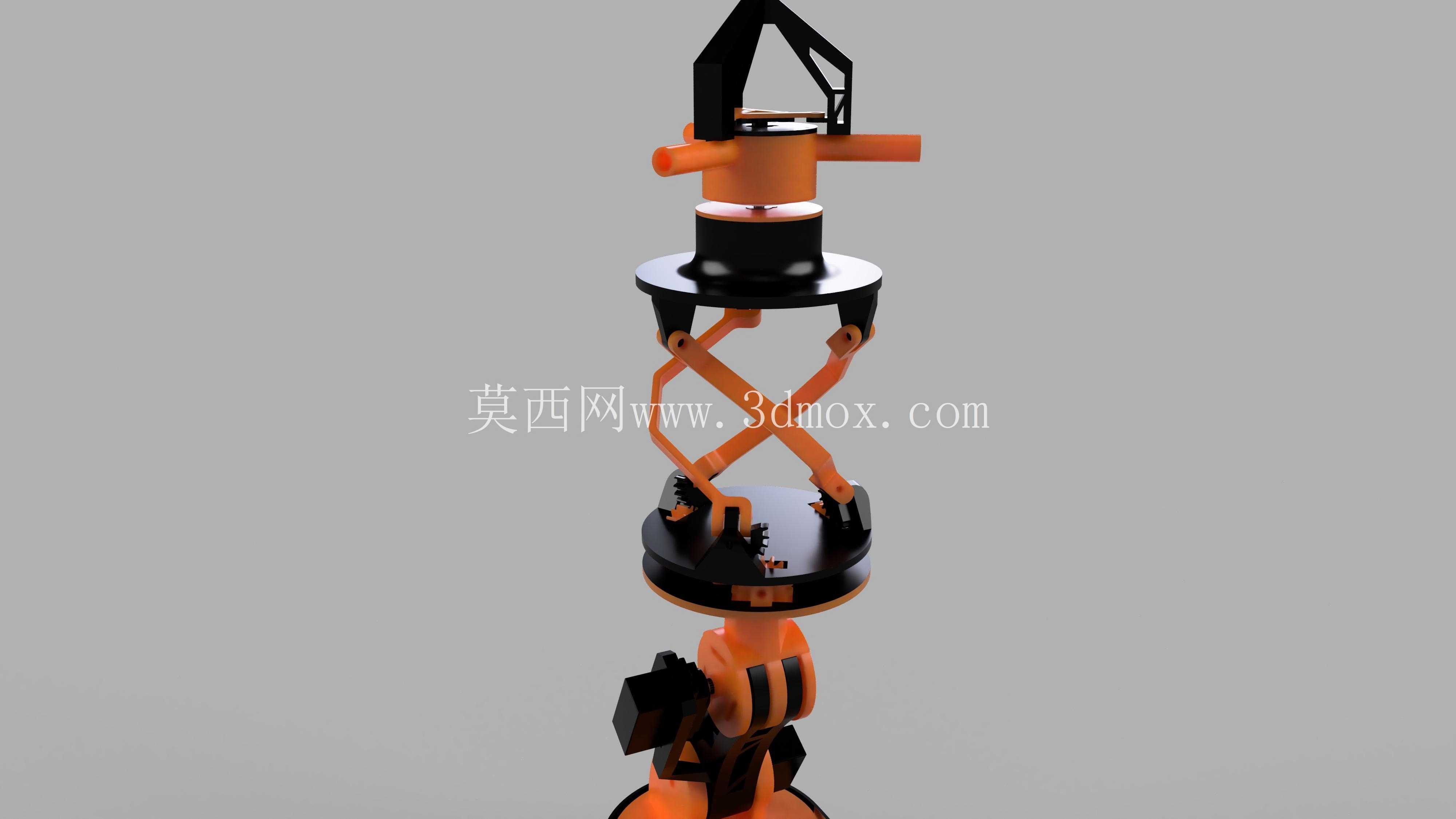

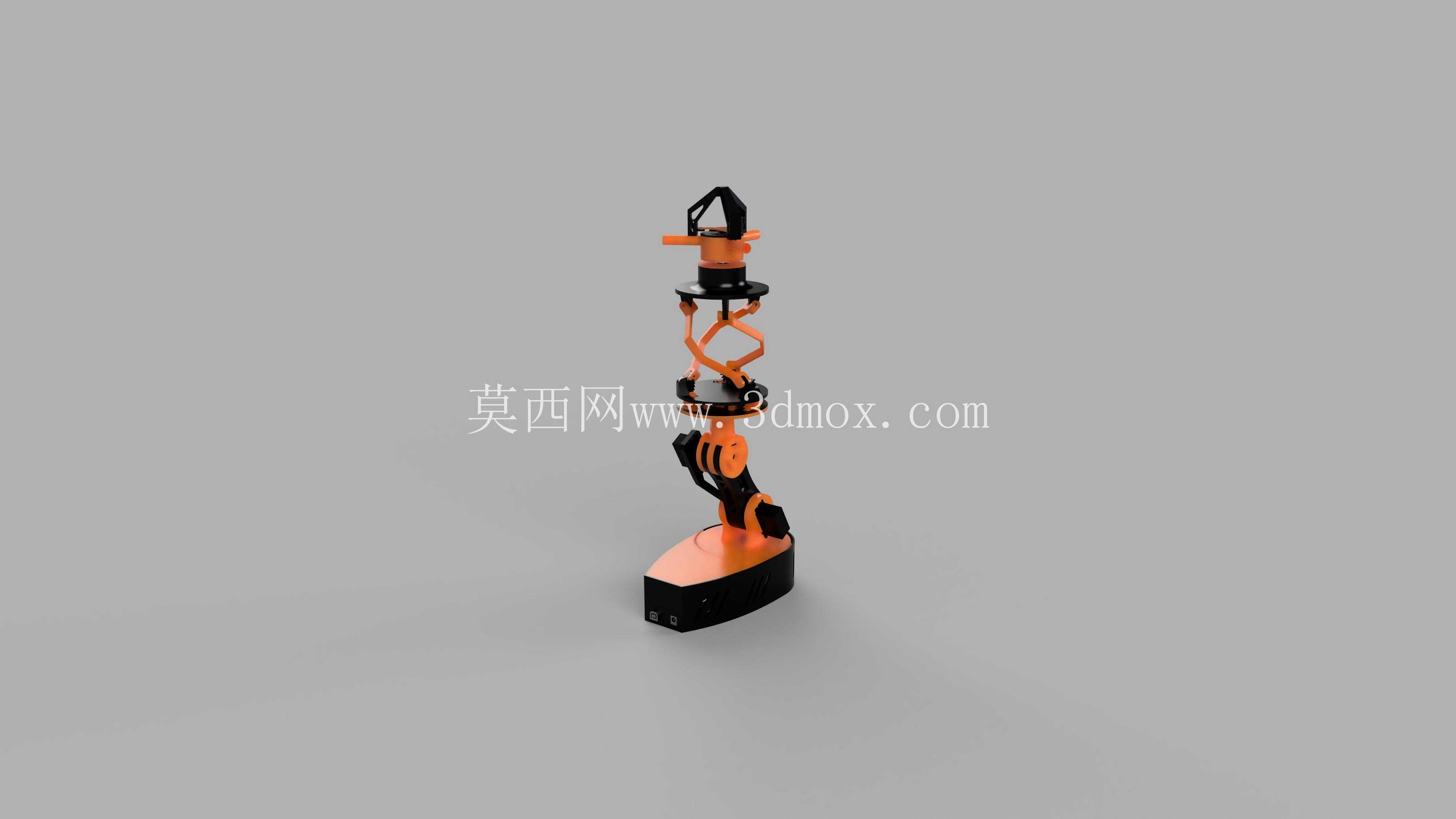

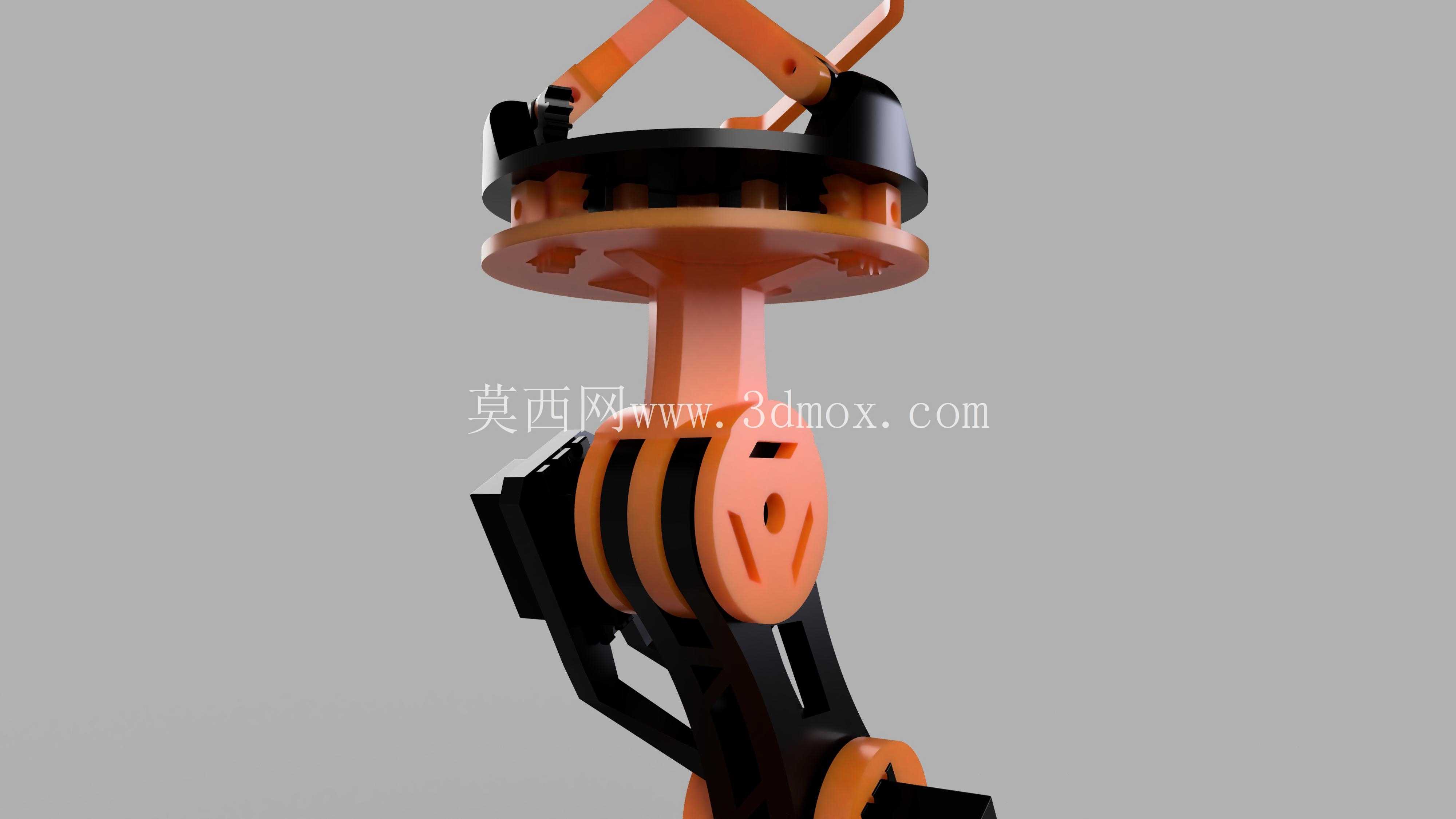

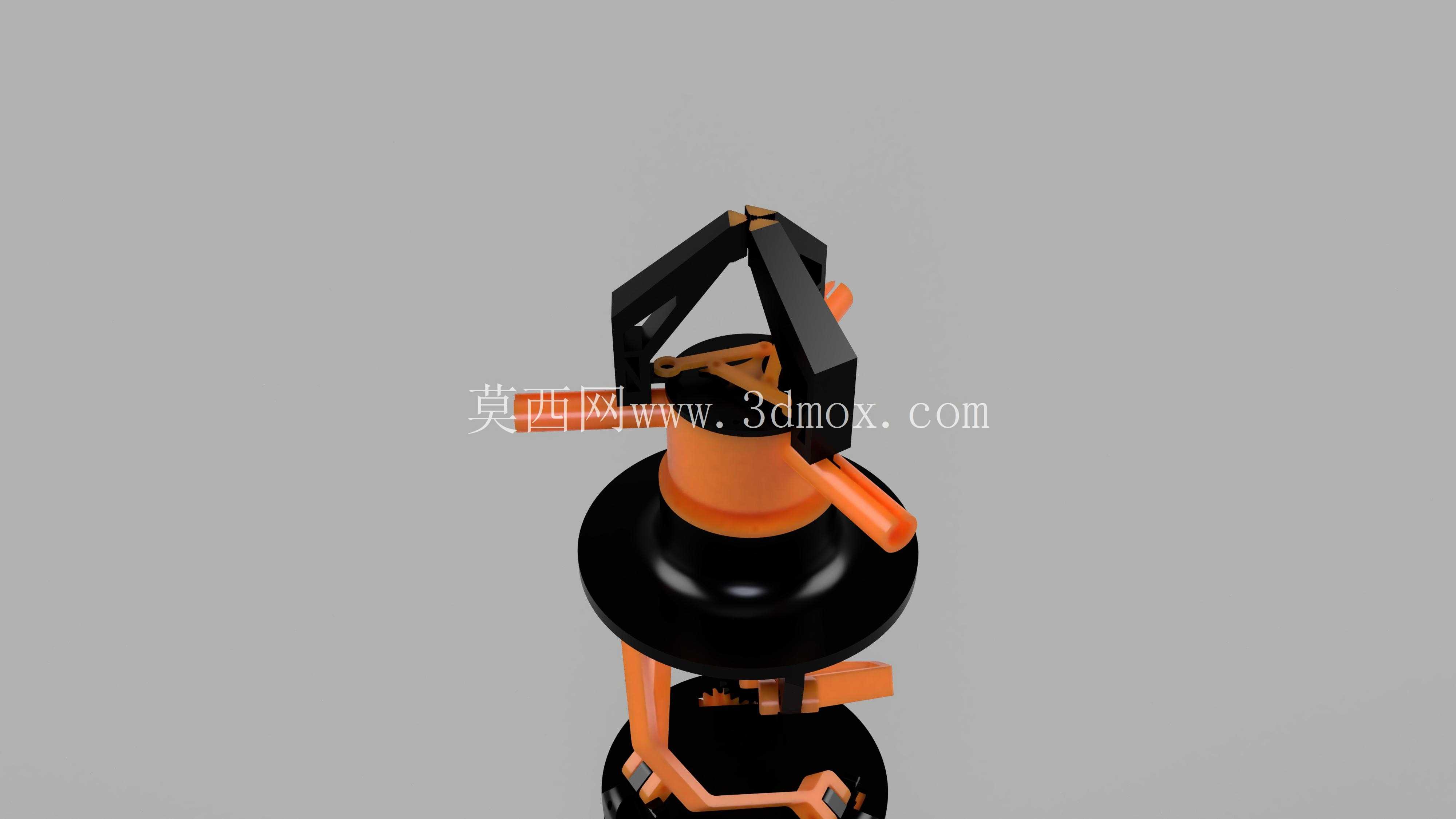

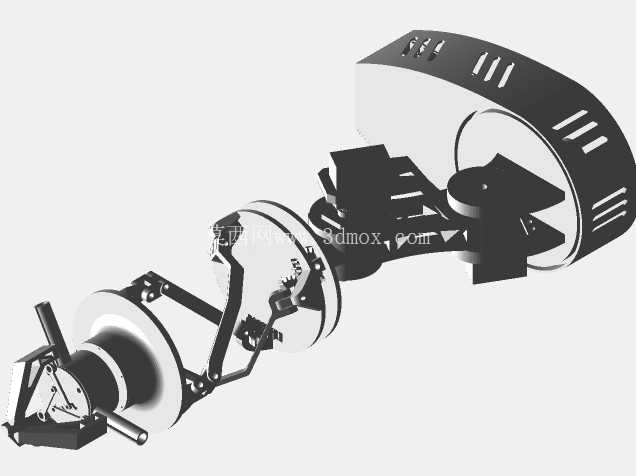

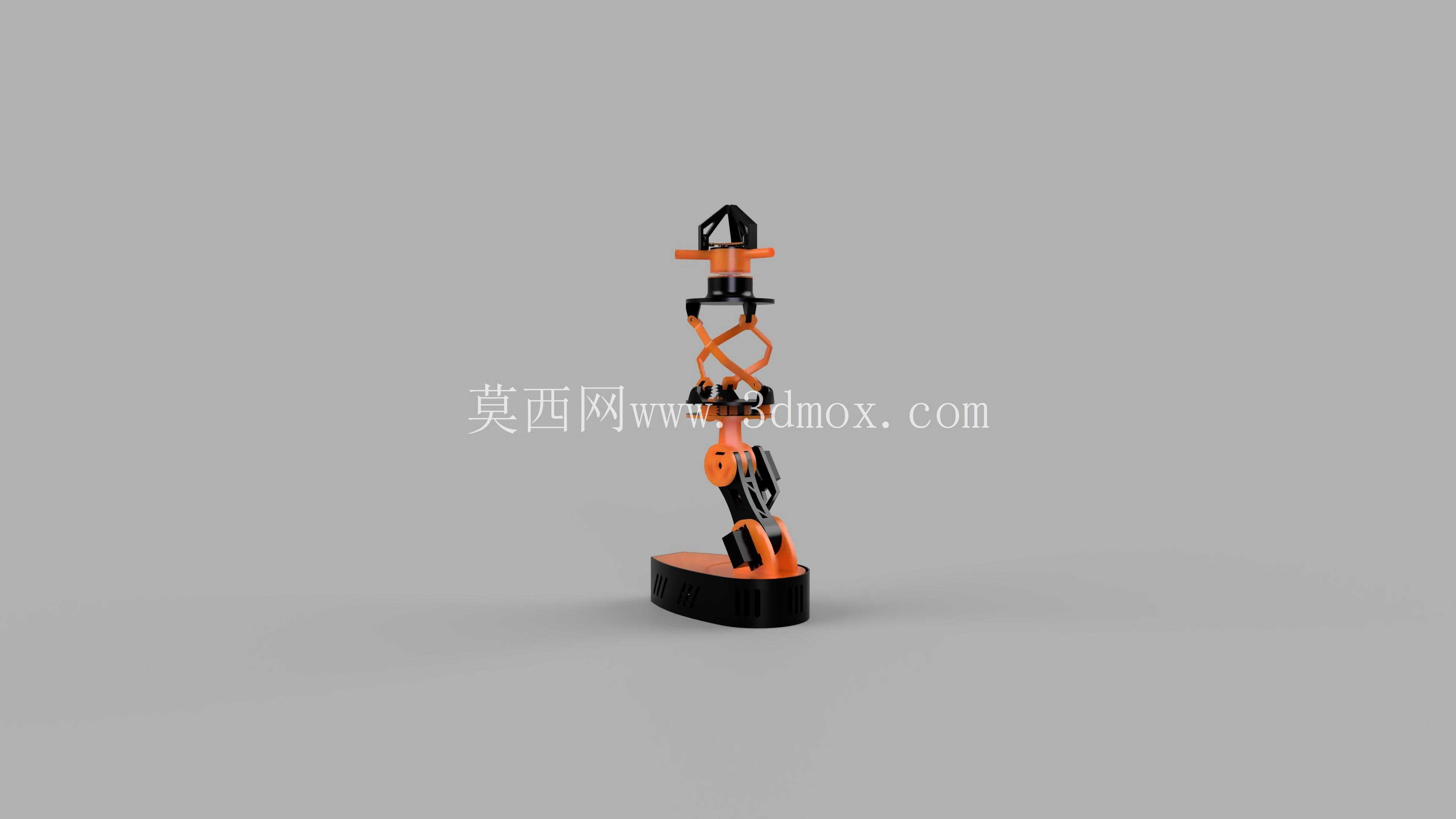

多自由度球形连杆作业机械臂结构设计

在中小负载自动化产线的工位布局中，这类采用球形连杆构型的机械臂，往往适配那些对作业空间灵活性要求高、但单点负载不大的工序场景，比如3C电子元器件的分拣转运、小型注塑件的水口切除辅助、实验室样本的精准移取，甚至是文创产品表面的多色喷涂轨迹执行，都能看到这类构型机械臂的应用。和传统六轴串联机械臂的直臂关节结构不同，球形连杆的铰接设计让臂体的运动包络线更紧凑，不会在工位侧方占用过多的预留避让空间，对于产线工位间距不足1.2米的密集排布场景，这种结构的优势会非常明显——臂体在弯折运动时，连杆的运动轨迹始终围绕基座中心的球形空间展开，不会像直臂结构那样在回转时扫过过大的侧向区域，能有效降低相邻工位的安全防护栏设置成本。

从功能特性上看，这款机械臂的末端执行器采用快换接口设计，可根据不同工序需求适配夹爪、真空吸盘、小型涂胶头、抛光磨头等不同作业端，关节处的球形铰接结构配合交叉连杆的传动逻辑，能实现末端在工作范围内任意角度的姿态调整，不存在传统串联臂在大角度弯折时的关节死区。比如在给小型异形工件做表面喷涂时，末端可以顺着工件的曲面轮廓连续调整倾角，不需要额外增加变位机配合就能完成全曲面覆盖，这对于多品种小批量的柔性生产场景来说，能减少大量的工装调整时间。

设计思路上，这款机械臂没有盲目追求大负载参数，而是把核心优化方向放在了运动灵活性和结构轻量化上。臂体的连杆采用中空结构设计，既可以把驱动线缆、气路管路从连杆内部穿过，避免臂体运动时管线外露剐蹭周边设备，也能在保证结构刚性的前提下降低整体臂重，减少关节驱动的负载冗余。基座部分采用大直径的圆盘式安装结构，安装孔位按照通用工业设备的安装间距标准设置，既可以直接通过膨胀螺栓固定在混凝土地面，也能通过转接板安装在铝型材工作台、移动AGV平台上，适配不同的安装载体需求。

从安装边界尺寸来看，这款机械臂的基座直径控制在220mm以内，整体收缩状态下的高度不超过480mm，最大伸展半径可达650mm，末端重复定位精度能控制在±0.2mm以内，完全满足中小负载精密作业的精度要求。关节处的限位结构采用内置式机械硬限位加软件软限位双重保护，避免臂体运动超程造成设备碰撞，每个铰接点的密封结构都做了防尘处理，能适应普通机加工车间、电子组装车间的常规粉尘环境，不需要额外加装外置防护套就能长期稳定运行。

在实际产线应用中，这类机械臂的部署不需要对现有产线做大规模改造，只需要预留对应基座的安装空间，以及220V常规供电、0.5-0.7MPa的压缩气源（如果适配气动末端）就能投入使用，相比大型工业机器人的部署成本和周期都有明显优势。臂体的连杆铰接点采用标准化的轴承配合设计，后期维护时只需要定期检查铰接点的润滑状态和紧固件松紧，不需要复杂的专用工具就能完成易损件更换，对于中小制造企业的设备维护人员来说，上手门槛更低。另外，这种球形连杆结构的运动惯性比同负载级别的直臂机械臂更小，在高速往复作业时的振动幅度更低，能有效提升末端作业的稳定性，比如在做小型零件的高速分拣时，不会因为臂体振动导致零件掉落或者定位偏差，能匹配每分钟30次以内的往复作业节拍，满足大部分中小产能产线的效率要求。
