612规格微型空心杯驱动电机结构设计

　　做小型智能穿戴、微型航模配件结构设计的工程师，大概率都接触过这类小尺寸空心杯电机，不同于普通有刷电机带铁芯的转子结构，这款612空心杯采用无铁芯转子设计，从根源上降低了转子转动惯量，启动、换向的响应速度比同功率铁芯电机快出不少，在需要频繁正反转、快速启停的微型执行场景里，适配性远高于传统同尺寸铁芯电机。

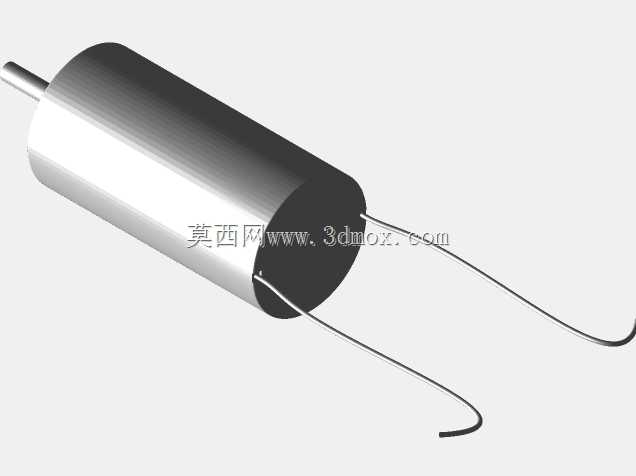

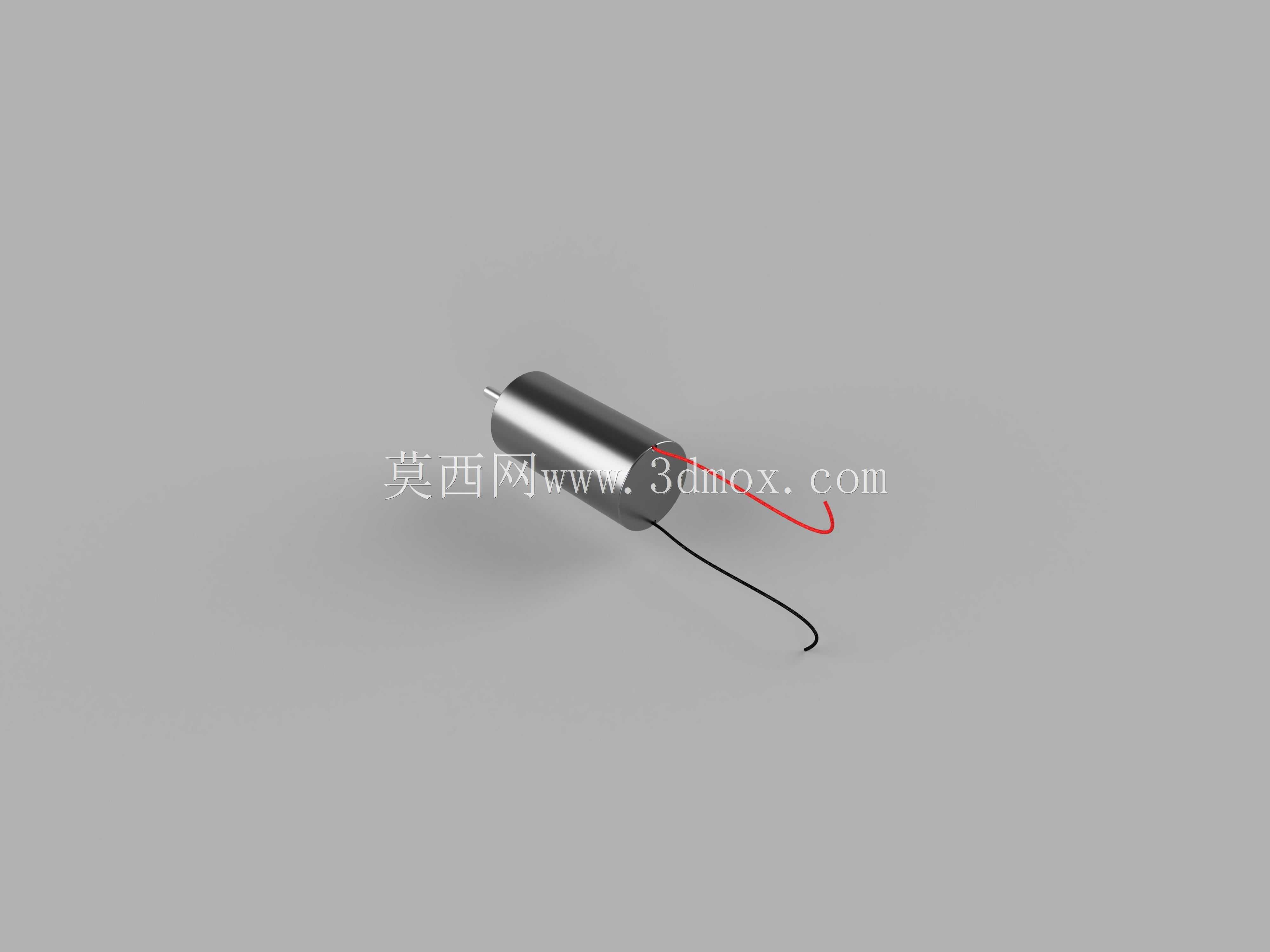

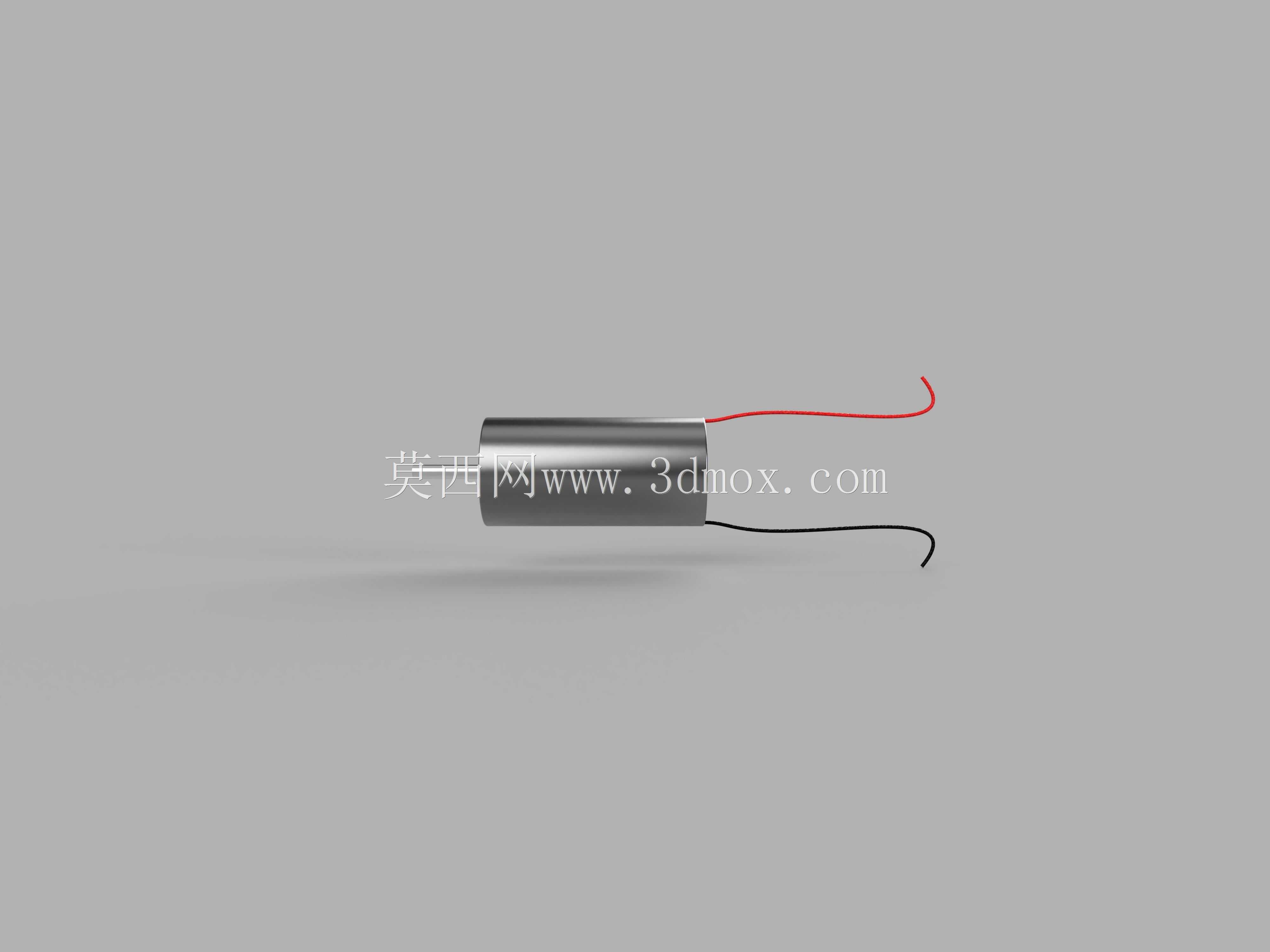

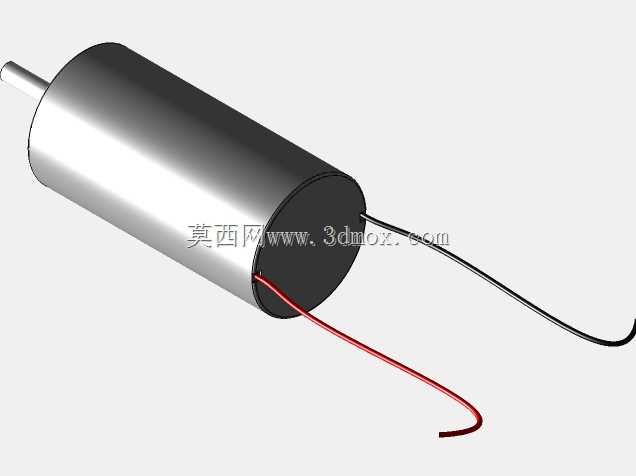

　　这款电机的外形尺寸控制在直径6mm、长度12mm的圆柱区间，出线端预留红黑两根引线做正负极接线，没有额外的接线端子凸起，整体外轮廓是光滑圆柱面，安装时可以直接卡入内径6mm的安装孔位，靠孔壁的过盈配合或者侧面顶丝就能完成固定，不需要额外设计复杂的安装法兰，对于内部空间极度紧张的微型设备来说，能省下不少结构排布的空间。我之前做指尖大小的仿生机械昆虫项目时，就试过用同规格的空心杯做翅膀驱动源，当时算过安装边界，只要在壳体上预留直径6.1mm、深度12.5mm的圆柱空腔，就能把电机完全容纳进去，引线从空腔侧面的0.8mm宽出线槽引出即可，不会和周边的传动齿轮、控制电路板产生干涉。

　　从功能特性来看，这类小尺寸空心杯的运转噪音极低，因为没有铁芯转子的齿槽效应，转动时的电磁振动非常小，用在需要静音运行的小型消费电子里，比如入耳式耳机的主动调节结构、微型智能云台的驱动单元，不会产生额外的异音影响使用体验。而且它的能量转换效率比同尺寸铁芯电机高不少，同样的供电电压下，输出扭矩足够驱动微型齿轮组完成直线或者旋转动作，用在电池供电的便携设备里，能有效降低功耗，延长设备的续航时间。

　　设计这类微型电机的配套结构时，首先要注意输出轴的同轴度公差，因为电机本身尺寸极小，输出轴的直径通常在0.8-1mm区间，如果安装孔的同轴度偏差超过0.05mm，转动时就会出现输出轴扫膛、传动卡顿的问题，严重时甚至会直接堵转烧坏电机绕组。我之前第一次做这类电机的安装结构时，没注意安装孔的倒角，压装电机的时候把电机外壳压变形了，导致转子和外壳摩擦，通电后电流直接超标，后来调整了安装孔的入口倒角为C0.2，压装时用治具对准电机尾端平面均匀施压，就再也没出现过外壳变形的问题。另外还要注意引线的固定，因为电机工作时会产生小幅振动，如果引线直接焊接在电路板上没有做应力释放，长时间振动后容易出现焊盘脱落、引线扯断的问题，通常会在安装空腔旁边设计一个小的压线凸台，把引线用高温胶带或者点胶固定在凸台上，预留1-2mm的活动余量，就能避免引线受拉断裂。

　　这类空心杯电机的应用场景其实比很多人想象的更广，除了常见的微型航模、智能穿戴设备，在精密医疗仪器里也有大量应用，比如微型胰岛素注射泵的驱动单元、便携式血糖仪的试纸推送结构，都需要这类小体积、响应快、运行平稳的动力元件。还有现在流行的微型桌面机械臂的末端执行器驱动，用这类小空心杯带动小夹爪开合，既能控制夹爪的开合力度，不会因为扭矩过大夹坏细小零件，又能让夹爪的动作足够灵敏，完成精密零件的拾取操作。

　　建模的时候要注意，电机外壳是薄壁拉伸结构，壁厚通常在0.2mm左右，不要把外壳壁厚建得太厚，不然会导致整体尺寸超标，和安装孔配合过紧压装困难。输出轴的伸出长度要根据实际传动需求确定，如果是直接带动小齿轮，伸出长度控制在2mm左右就足够，如果是要连接联轴器带动更长的传动件，再适当调整伸出长度，但不要超过3mm，不然输出轴的径向受力过大，容易出现轴弯曲的问题。另外电机的两个引线不要建得太粗，通常线径在0.3mm左右，建模时引线的弯曲半径不要小于1mm，避免给后续做线束工艺的人员造成误导，实际生产中太细的引线如果弯曲半径过小，很容易出现内部铜丝折断的问题。

　　很多刚接触微型结构设计的工程师，容易忽略这类小电机的散热问题，觉得电机功率小不需要考虑散热，实际上如果电机长时间堵转或者在满负载下连续运行，外壳温度会升到60摄氏度以上，如果周边是塑料结构件，长时间高温烘烤会导致塑料变形，所以在排布结构的时候，尽量不要让电机外壳直接贴在ABS、PC这类热变形温度较低的塑料件上，可以在接触位置垫一层0.1mm厚的青稞纸做隔热，或者在电机周边预留0.1mm的空气间隙帮助散热，就能避免高温带来的结构失效问题。
