红环标识长条形笔类旋转外壳结构设计

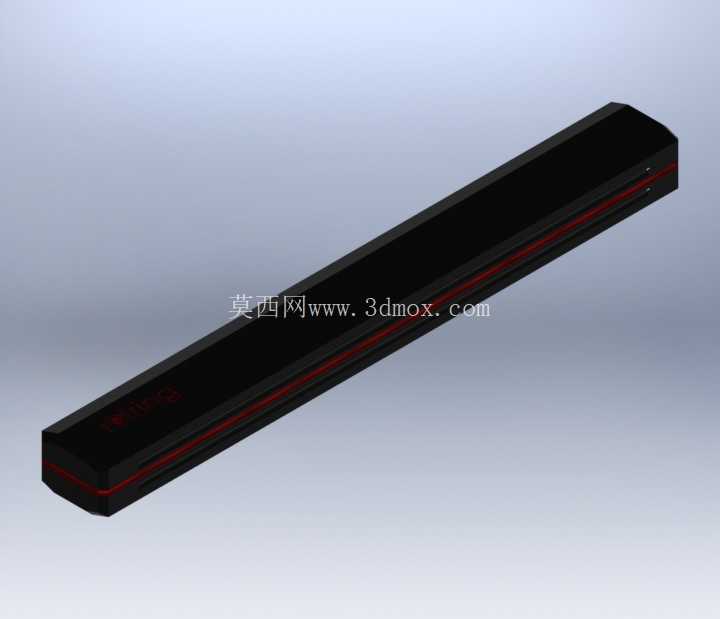

　　这款长条形旋转外壳的结构设计，最初是针对高端书写工具的笔身防护与功能拓展需求开发，日常应用场景覆盖专业绘图、日常书写、商务馈赠等多个文具使用领域，核心作用是为笔芯、旋转出芯机构提供稳定的安装载体，同时兼顾握持手感与外观辨识度。从结构设计思路来看，整体采用细长等截面的长条构型，截面做了小尺寸的倒角过渡，避免尖锐棱角带来的握持不适感，外壳主体沿长度方向设置了连续的装饰嵌槽，可嵌入不同配色的装饰条来区分产品系列，外壳表面预留的品牌标识区域做了微凹的沉台设计，标识粘贴或镭雕后不会因为日常握持摩擦出现脱落、磨损问题。

　　旋转结构的配合边界做了严格的公差控制，旋转段与固定段的配合间隙控制在0.02mm以内，既保证旋转动作的顺滑无卡滞，又不会出现配合松旷、轴向窜动的问题，旋转行程经过反复校核，刚好匹配笔芯伸出与收回的行程需求，旋转到位后有轻微的阻尼反馈，给使用者明确的操作到位提示。外壳的壁厚采用均匀化设计，整体壁厚保持在1.2mm，既保证了外壳的结构强度，日常握持按压不会出现形变凹陷，又尽可能控制了整体重量，长时间握持书写不会产生手部疲劳。外壳的端部做了封闭的挡边结构，可阻挡日常使用中灰尘、手汗进入内部机构，延长内部旋转组件与笔芯的使用寿命，靠近出芯端的内孔做了导向锥面，笔芯伸出时可以顺着锥面精准对中，不会出现笔芯偏斜、出芯卡顿的问题。

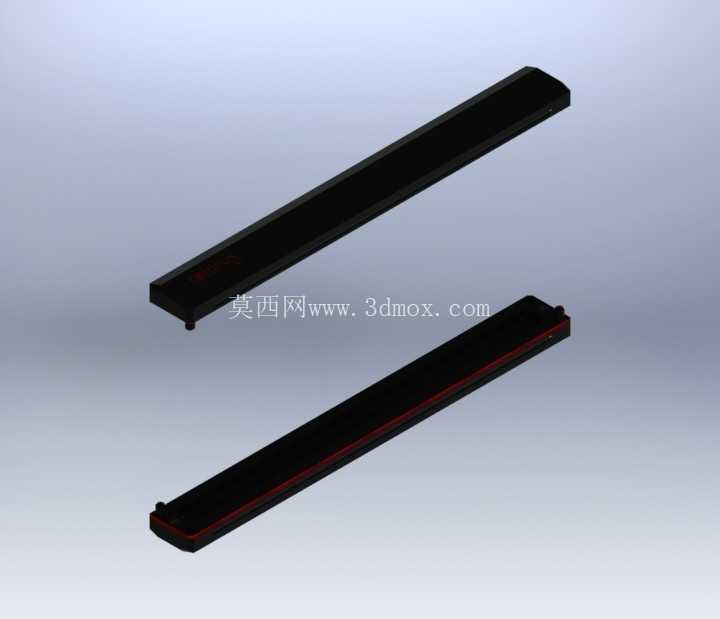

　　从安装边界来看，外壳内部的腔体尺寸完全适配常规按动/旋转式笔芯的安装尺寸，不需要额外定制特殊规格的笔芯，后期维护更换笔芯时只需要旋转拆开尾段端盖即可操作，不需要额外工具，端盖与主体的配合采用小过盈的卡扣结构，既保证连接可靠不会意外脱落，又可以徒手完成拆装。外壳的外表面做了细磨砂的质感处理，握持时的摩擦力适中，不会因为手汗出现打滑的问题，沿长度方向的红色装饰条除了外观装饰作用外，还可以作为握持位置的定位参考，使用者握持时可以快速找到舒适的握持区间，不需要反复调整握笔位置。

　　在结构强度校核阶段，针对外壳做了1.2米高度自由跌落的仿真验证，端部着地时外壳的最大应力值远低于所选材料的屈服强度，不会出现开裂、碎裂的问题，侧面受压时的形变量控制在0.1mm以内，不会因为日常放在包袋中受挤压出现变形卡滞旋转机构的问题。旋转配合面的材料搭配做了多轮验证，固定段采用刚性较好的硬质工程塑料，旋转段采用带有轻微自润滑特性的材料，长时间反复旋转使用也不会出现磨损松旷的问题，旋转阻尼感可以长期保持一致，不会出现使用一段时间后旋转过松或者过紧的问题。外壳的整体长度控制在140mm左右，截面最大尺寸控制在12mm以内，整体尺寸符合常规书写笔的握持尺寸范围，放在笔袋、衬衣口袋中都不会占用过多空间，端部的圆角处理也不会刮损口袋布料。内部腔体除了容纳笔芯与旋转机构外，还预留了微小的冗余空间，可以兼容同规格不同品牌的替芯，提升产品的通用适配性，不需要绑定特定品牌的耗材。
