砌块成型包装一体化工业设备结构

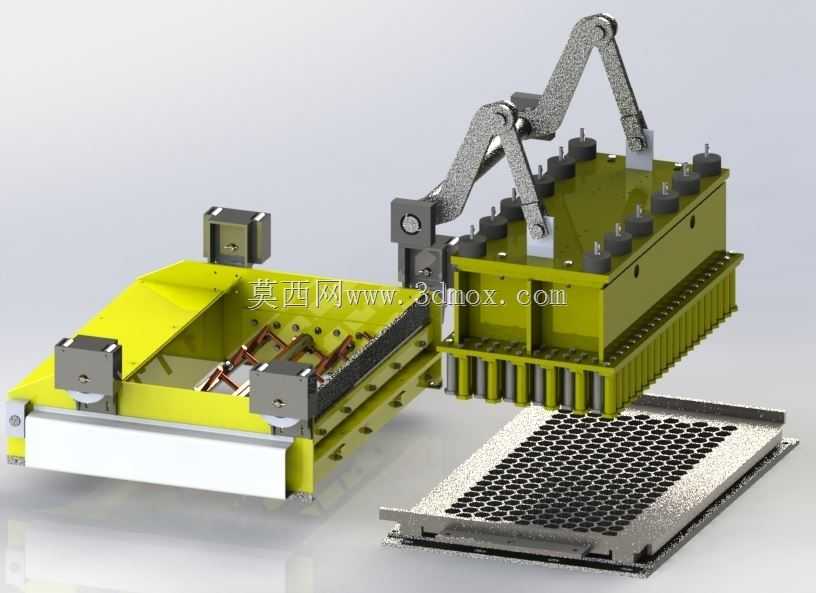

　　这套设备主要面向建材生产领域的砌块成品后段工序，衔接砌块成型机的出料工位，完成刚脱模砌块的规整承接、转移码放与包装前的整列作业，常见于混凝土空心砌块、保温砌块的量产生产线，替代传统人工搬运整列的模式，降低砌块边角磕碰破损率，同时匹配生产线连续产出的节拍，避免成型工位出料堆积造成的生产阻滞。从结构布局来看，设备分为三个核心功能单元：左侧是带定位夹具的接料料仓单元，仓体采用倾斜导料设计，内壁做耐磨衬板预留安装位，四个角部分别布置可伸缩的气动定位块，当砌块从上游成型模脱出滑落至仓内时，定位块同步伸出对砌块堆的侧边进行找正，保证砌块排列的边距误差控制在2mm以内，料仓底部设置可抽拉的承托板，方便整列完成后的砌块整体移出；

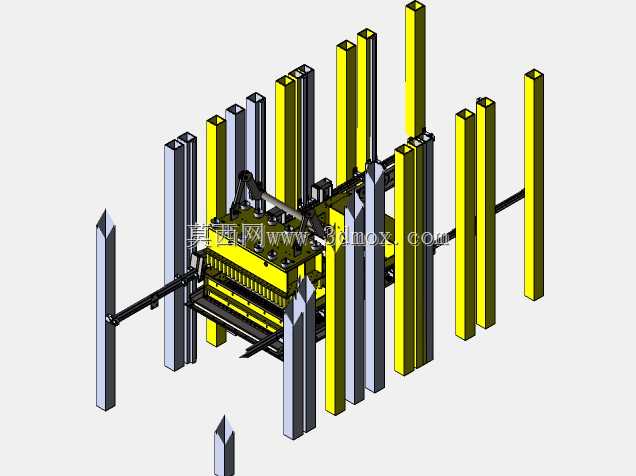

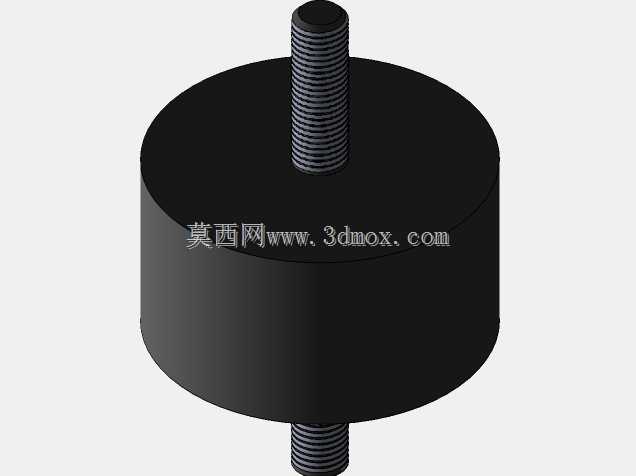

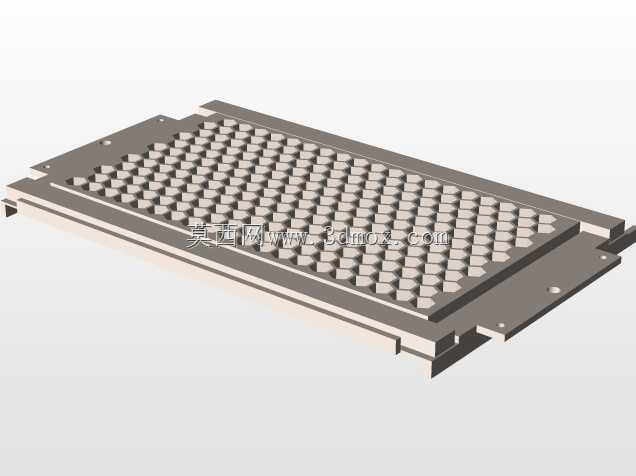

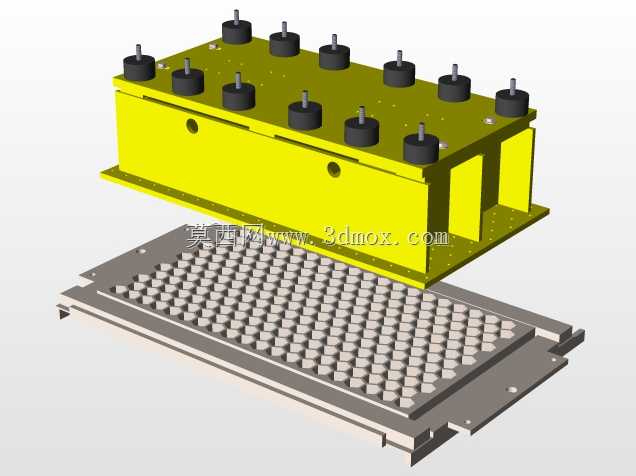

　　中间上方是双平行四边形机械臂搬运单元，臂架采用铰接式连杆结构，驱动端预留伺服电机与减速机的安装接口，臂端的取料架对应砌块的排布设置多组弹性压头，压头采用聚氨酯材质包胶，接触砌块表面时不会造成表层压裂，机械臂的运动行程覆盖接料料仓与下方成型托盘工位，水平移送距离可适配1.2米宽度的标准砌块托盘，垂直升降行程满足300mm高度的砌块堆层叠需求；下方是多孔成型托盘工位，托盘表面按照砌块的外形尺寸排布密集的通孔，一方面减轻托盘自身重量，另一方面在砌块养护阶段可保证上下通风，减少养护周期，托盘两侧设置定位销孔，可与生产线的输送辊道快速对接定位，不需要额外调整位置即可承接机械臂移送的砌块。设计过程中优先考虑了工况的适配性，

　　所有与砌块接触的结构件都预留了耐磨件更换空间，不需要整体拆解结构即可完成易损件的更换；机械臂的连杆铰接点全部采用带密封的滚动轴承，适配建材车间多粉尘的作业环境，避免粉尘进入铰接点造成卡滞；料仓的倾斜角度设置为15度，既保证砌块可以依靠自重滑落到定位位置，又不会因为倾角过大造成砌块滑落时的撞击破损。安装边界方面，设备整体占地长度约2.8米，宽度约1.6米，机械臂抬升到最高位置时的总高度约2.2米，底部预留100mm的高度调节脚杯安装位，可适配车间地面不平整的安装条件，设备的气源接口设置在左侧机架下部，进气口预留G1/2标准管螺纹，电气走线全部走机架内部的穿线槽，避免生产过程中落料砸损线缆。在功能匹配上，

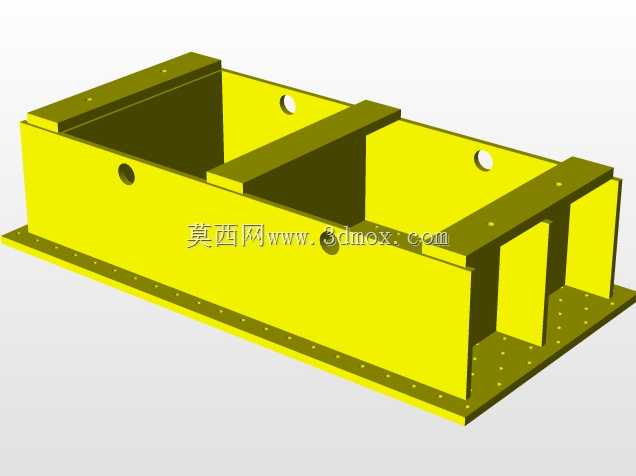

　　这套结构可适配不同尺寸规格的砌块生产，只需要更换接料仓内的定位挡块、臂端的压头排布以及对应的多孔托盘，即可在半小时内完成规格切换，不需要对主体机架和机械臂结构做改动，适配中小建材厂多规格砌块柔性生产的需求；机械臂的运动轨迹做了圆弧过渡设计，移送过程中不会出现刚性启停的冲击，避免砌块在移送过程中因为惯性移位，保证码放到托盘上的砌块排列整齐度满足后续自动包装的要求，不需要人工再次整理即可直接进入缠绕包装工序。结构的受力设计上，机械臂的臂架采用箱型焊接结构，在保证整体刚性的前提下控制自重，减少驱动端的负载，接料仓的侧板采用加厚钢板焊接，可承受单次12块标准砌块的滑落冲击，不会出现长期使用后的侧板变形问题；托盘采用冷轧钢板冲压成型，表面做镀锌防锈处理，可适应养护区的高湿度环境，延长托盘的使用寿命。
