快挂式C型连接锁扣结构设计

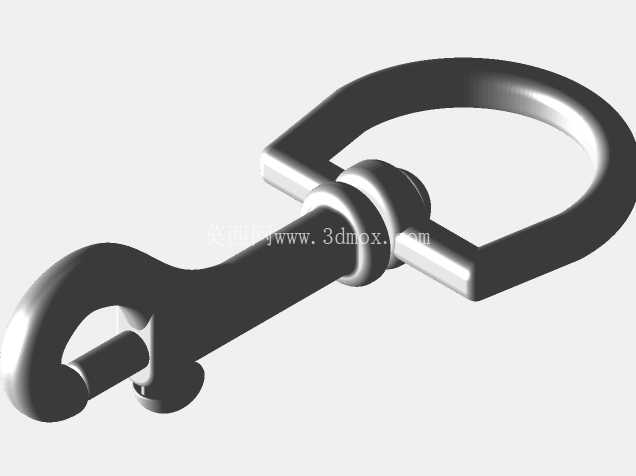

这类C型快挂扣件在户外装备、箱包五金、小型吊装索具、宠物牵引配件领域应用十分广泛，日常场景中既可以作为3D手提包的侧挂连接部件，也能适配织带、绳索的快速挂接需求，替代传统螺栓紧固的连接结构，实现无工具快速拆装。从结构设计逻辑来看，整个扣件采用一体成型的C型主框架搭配旋转锁舌结构，主框架的D型挂接端做了圆弧过渡处理，避免挂接后织带或绳索出现应力集中割损的问题，锁舌端采用偏心轴复位结构，常态下锁舌在扭簧作用下保持闭合状态，挂接时只需向内按压锁舌即可打开开口，松开后自动回弹锁止，不会出现意外脱开的情况。

设计过程中首先要明确挂接的载荷边界，这类小型C夹的额定静载荷通常控制在15kg以内，适配直径6mm以内的织带或者8mm以内的圆绳，主框架的截面厚度根据载荷需求做等强度优化，挂接受力的圆弧段截面厚度比非受力段厚1.2mm，避免长期受载出现塑性变形。锁舌与主框架的配合间隙控制在0.15mm以内，既保证旋转顺畅无卡滞，又不会因为间隙过大出现晃动异响，锁舌的端部做了15度的导向倒角，挂接时可以顺着被连接件的轮廓滑入，不需要刻意对准开口。

从安装适配性来看，整个扣件的闭合状态总长度控制在48mm，C型开口的净宽度为12mm，D型挂环的内圈净宽度为16mm，既可以穿过常规宽度的箱包织带，也能适配同规格的其他快挂扣件串联使用。表面处理采用哑光喷砂质感，边缘全部做R0.5mm的圆角倒钝处理，没有尖锐的棱角，避免使用过程中刮伤织物或者皮肤。结构上没有多余的零散零件，扭簧内嵌在锁舌的转轴位置，不会出现弹簧脱落的问题，长期反复开合的疲劳寿命可以达到5000次以上，满足日常民用场景的使用需求。

在建模过程中需要重点关注转轴位置的同轴度要求，主框架上的两个转轴孔同轴度公差要控制在0.05mm以内，否则锁舌旋转时会出现偏磨卡滞的问题。锁舌的复位扭簧预紧角度设置为15度，保证锁舌闭合后有足够的预紧力贴紧主框架的开口端面，不会因为轻微晃动出现缝隙导致脱钩。主框架的C型弯曲段做了变曲率处理，靠近锁舌的位置曲率半径更小，提升开口位置的结构强度，远离锁舌的挂接段曲率半径更大，扩大挂接的接触面积，降低被挂接部件的局部压强。

实际使用场景中，这类扣件除了箱包挂接之外，也可以作为小型工具的防丢挂扣、户外帐篷的风绳快挂、钥匙串的连接扣使用，相比传统的弹簧钩结构，C型的开口方向更适合侧向挂接的操作场景，不需要将整个扣件穿过挂点，只需要侧向按压锁舌即可卡入挂点，操作便捷性更高。设计时特意将锁舌的按压位置做了内凹的防滑纹理，即使戴薄手套操作也能顺利按压开锁，不会出现打滑的情况。整个扣件的重量控制在8g以内，不会给携带的物品增加过多的负重，同时结构强度完全满足民用场景的载荷要求，不会出现正常使用下断裂的问题。
