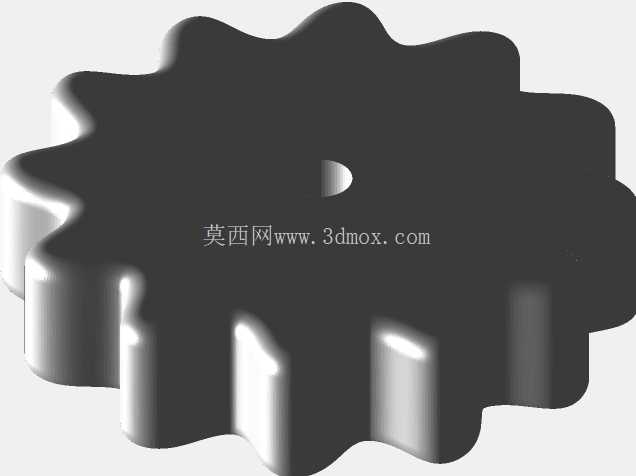

这款压装式转轮结构就是针对这类场景设计的,核心是通过压装的方式嵌入标准M4螺母,不需要额外的攻丝或者嵌件注塑工序,只需要普通的FDM3D打印设备就可以快速制作出适配的调节轮主体,大幅降低小批量制作的成本与周期。从结构设计来看,转轮的外缘采用了多齿形的波浪轮廓,不是常规的光滑圆形或者直纹滚花结构,这种轮廓的优势在于手动旋转的时候,手指与轮缘的接触摩擦力更大,即使手上沾有少量油污或者佩戴薄款劳保手套,也能稳定施力旋转,不会出现打滑的情况,而且齿形的轮廓做了圆角过渡,没有尖锐的棱角,手动调节的时候不会划伤手指,操作手感更顺滑。在小型非标设备、桌面级实验装置以及DIY机械结构的张紧调节场景中,经常会遇到需要手动微调部件张紧度、行程位置的需求,这类调节结构往往不需要复杂的蜗轮蜗杆或者螺纹副传动,只需要简单的手动旋转即可实现小范围的位置调整,同时要保证结构足够紧凑,适配小型化设备的安装空间。常规的手拧调节轮要么需要配套定制的螺纹嵌件,要么需要额外的锁紧结构,对于小批量制作或者快速迭代的项目来说,采购专用调节轮不仅成本高,还会拉长项目的制作周期,尤其是针对M4规格的螺纹连接场景,市面上现成的调节轮往往尺寸偏大,无法适配狭小的安装空间。
轮体中心的压装孔尺寸是按照标准M4六角螺母的对边尺寸设计的,采用过盈配合的公差,压入之后螺母不会跟转轮发生相对转动,旋转转轮的时候就可以直接带动螺母沿着M4螺杆的轴向移动,实现张紧力或者位置的调节,不需要额外的紧定螺钉或者粘接固定,装配过程只需要将螺母对准压装孔,用台钳或者普通手锤轻轻压入即可,装配效率很高。考虑到3D打印件的层间结合强度问题,压装孔的周边做了局部加厚处理,压入螺母的时候不会出现孔壁开裂的情况,轮体的厚度控制在合理范围内,既保证了足够的结构强度,旋转的时候不会发生形变,又不会占用过多的轴向安装空间,适配安装空间局促的小型设备。
安装边界方面,这款转轮的最大外径适配多数小型调节场景的空间需求,轴向尺寸只需要预留出螺母厚度加上轮体厚度的空间即可,不需要额外的锁紧结构,因为M4螺纹本身具备一定的自锁性,调节到目标位置之后,在常规的设备振动环境下不会发生自行松动,如果是振动较大的使用场景,只需要在螺杆上配套一个薄型的M4锁紧螺母,调节到位之后背紧即可,不需要对转轮结构做任何修改。实际使用的时候,只需要将对应长度的M4螺杆固定在设备基座上,把压装好螺母的转轮拧到螺杆上,转轮的端面抵接需要调节的活动部件,旋转转轮就可以推动活动部件沿着螺杆轴向移动,实现张紧力调节、位置微调的功能,比如小型皮带输送线的皮带张紧、3D打印机的同步带张紧、小型实验夹具的夹紧力调节、桌面级工装的位置调整等场景都可以使用。相比市面上采购的现成金属调节轮,这款结构的优势在于可以根据实际的安装空间快速调整轮体的外径、厚度参数,比如安装空间特别狭小的时候,可以缩小轮体外径,需要更大的拧紧力矩的时候,可以适当增大轮体外径或者增加轮缘的齿高,不需要开模或者定制加工,只需要修改三维模型的参数重新打印即可,非常适合项目研发阶段的快速迭代,以及小批量非标设备的制作需求。轮体的受力结构做了针对性的优化,螺母压装孔的底部做了限位台阶,压入螺母的时候可以精准控制螺母的压入深度,保证螺母端面与轮体端面的平行度,旋转的时候不会出现偏摆,推动活动部件的时候受力均匀,不会出现卡滞的情况。
轮缘的齿形数量经过实际测试,既保证了足够的接触摩擦力,又不会因为齿形过密导致清洁困难,在有少量粉尘的工作环境下,齿槽之间不容易积攒杂物,长期使用也不会影响手动旋转的手感。另外,这款结构不需要任何辅助的连接件,除了标准的M4螺母和M4螺杆之外,不需要额外采购其他配件,所有的结构都集成在转轮主体上,打印的时候不需要添加支撑,采用常规的PLA、PETG等常见3D打印材料就可以制作,材料成本极低,单个转轮的材料成本不到一毛钱,制作时间也只需要十几分钟,完全可以满足临时改机、快速维修的需求。在实际的设备调试场景中,经常会遇到现场需要临时增加调节结构的情况,这时候不需要等待五金件采购,只需要根据现场的安装尺寸快速调整模型参数,打印出来压入螺母就可以投入使用,大幅提升现场调试的效率。而且这种压装螺母的设计思路可以拓展到其他规格的螺纹适配,比如M3、M5的螺母,只需要修改中心压装孔的尺寸就可以快速衍生出不同规格的调节轮,不需要重新设计整体结构,通用性很强。
