Robo3D打印机X轴滑架热端适配安装件

在桌面级FDM3D打印设备的改装与运维场景中，热端与原有运动轴架的适配问题一直是影响改装可靠性的核心因素，不少用户在更换第三方高性能热端时，往往会遇到原有安装位孔距不匹配、固定强度不足、热端定位偏移导致打印精度下降的问题，这款适配结构正是针对Robo3D机型X轴滑架的安装环结构设计，专门用来匹配Metal J-head V6鲍登式热端的安装固定需求。

从实际使用场景来看，不少Robo3D设备的原厂热端在长时间高温作业后会出现磨损、堵头甚至加热块老化的问题，更换V6系列鲍登热端是业内比较常见的升级方案，这类热端的散热性能更好、耗材兼容范围更广，能支持更高的打印温度，适配PLA、ABS、PETG甚至部分高温工程耗材，但V6热端的固定外径和原厂Robo3D X轴滑架上的半环安装位尺寸并不匹配，直接固定会出现同轴度偏差，导致喷嘴与打印平台的平行度难以校准，打印首层附着力不均，甚至在高速打印时出现热端晃动、层纹错位的问题。

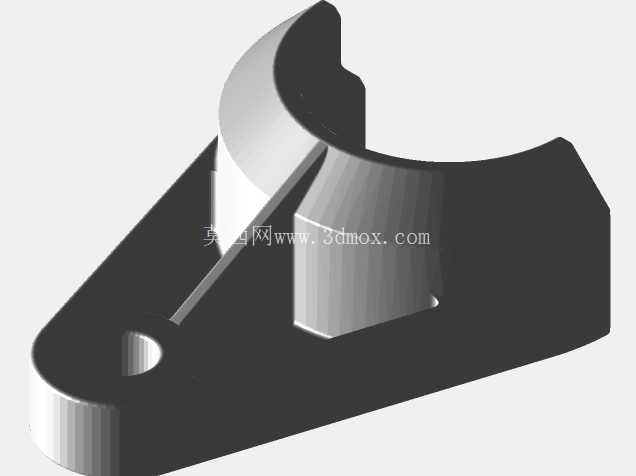

这款适配件采用半环分体式设计，单组安装需要对称使用两个相同的适配件，拼合后形成完整的抱紧环结构，内侧曲面完全贴合V6热端散热段的圆柱外壁，外侧曲面则与Robo3D X轴滑架上原有的半环安装槽完全贴合，不需要对原有滑架进行打孔、切削等二次加工，就能实现热端的精准定位。适配件底部带安装耳结构，耳片上预留了标准的螺丝过孔，和滑架上原有的固定孔位完全对齐，安装时只需要将两个适配件分别卡在热端散热段两侧，对准滑架安装环的卡槽推入，再用原有固定螺丝锁紧即可，整个改装过程不需要额外制作定制固件，也不需要调整原有X轴的运动行程边界，不会干涉X轴左右移动的限位位置。

从结构设计的细节来看，适配件的半环抱紧面做了微小的公差补偿，既能够保证热端装入后不会出现周向转动，避免加热块、喷嘴的角度偏移，也不会因为抱紧力过大导致热端散热铝件被挤压变形，影响散热风道的气流走向。底部的安装耳厚度经过反复校核，在保证螺丝锁紧后结构强度足够的前提下，尽可能控制了整体重量，不会给X轴滑架增加过多的运动负载，避免长时间高速往复运动导致的皮带磨损加剧、电机负载过高丢步的问题。适配件的弧形过渡位置全部做了圆角处理，没有尖锐的直角棱边，一方面是减少3D打印制作时的应力集中，避免打印件在层间受力时出现开裂，另一方面也能避免安装过程中划伤操作人员的手部，或是剐蹭到设备内部的走线、同步带等部件。

在安装边界的适配性上，这款适配件拼合后的总外径和原厂安装环的内径完全一致，装入滑架后不会突出原有安装位的外轮廓，不会和X轴两端的限位开关触发块产生干涉，热端装入后喷嘴的伸出长度和原厂热端的伸出长度保持一致，不需要重新调整Z轴的零点限位，也不需要重新校准打印平台的调平参数，能大幅减少热端更换后的调试工作量。适配件的半环高度刚好覆盖V6热端散热段的下部固定区域，不会遮挡散热片的通风间隙，不会影响散热风扇的气流流通，能保证热端工作时散热段的温度处于合理区间，避免热量向上传导导致送丝管提前软化、耗材提前膨胀堵头的问题。

从实际使用的可靠性角度来看，这种分体半环的设计相比一体式套环结构，安装和拆卸都更加方便，后续需要维护热端、清理喷嘴或者更换加热棒、热敏电阻时，只需要松开一侧的固定螺丝，取下其中一半适配件就能将热端抽出，不需要完全拆解X轴滑架的其他部件，能大幅降低后期维护的时间成本。两个适配件采用完全对称的结构设计，不需要区分左右方向，安装时不需要刻意辨别对位，也减少了安装出错的概率，哪怕是没有太多设备改装经验的用户，也能快速完成热端的更换安装。

在打印作业过程中，X轴滑架需要带动热端做高频的往复启停运动，适配件的安装耳位置做了局部加厚处理，螺丝锁紧区域的受力面做了平整化设计，保证螺丝锁紧后受力均匀，不会因为长期的往复振动出现螺丝松动、热端偏移的问题。适配件的内壁和热端接触的位置没有做多余的镂空，保证了足够的接触面积，抱紧力分布均匀，不会出现局部应力集中导致的适配件开裂，哪怕是长时间连续打印、设备持续振动的工况下，也能保持热端的定位精度稳定，保证打印件的尺寸精度和表面质量。
