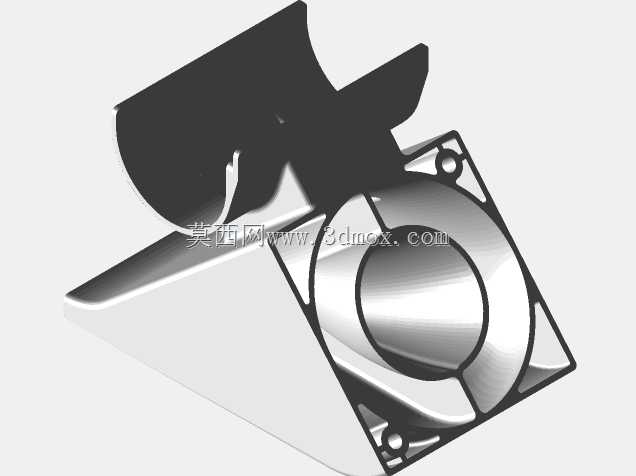

Robo3D打印机40mm风扇安装导风管道

　　在桌面级FDM 3D打印设备的日常运维与改装场景中，喷头区域的散热效率直接决定了打印成型质量，尤其是近端挤出结构的设备，喉管散热不足极易引发堵头、耗材碳化、溢料等常见故障，而常规自带的轴流风扇往往因为出风方向发散，无法精准对准需要散热的喉管与散热铝片区域，不少从业者会选择自行设计导风结构来优化散热路径，这款适配Robo3D机型的40mm风扇导管，就是针对这类改装需求设计的结构件。

　　从实际安装边界来看，这款导管完全匹配40mm规格的标准轴流机箱风扇，安装基准面贴合Robo3D打印机X轴托架的原有安装位，不需要对设备原有结构做打孔、切削等破坏性改装，安装时仅需要对准托架上的定位卡点，使用乐泰乙烯基类的柔性非硬化粘合剂粘接即可，这类粘合剂不会像瞬干胶那样固化后脆硬开裂，也能抵消设备运行时X轴往复运动产生的微小振动，避免长期使用后导管移位脱落。设计时特意预留了安装间隙，粘接前需要反复对位确认，保证导管底部与打印床平面之间留有足够的安全距离，不会在Z轴下降、打印平台移动时发生刮蹭，粘接固化阶段可以将导管的平底平面放置在平整的书本或者玻璃平台上，保证粘接面的平行度，避免固化后出现角度偏差影响出风方向。

　　结构功能上，这款导管采用了渐缩式的导风流道设计，将40mm风扇吹出的发散气流收拢后，精准导向近端喷嘴的喉管散热区域，避免气流吹散到打印件表面导致的翘边、层间粘结力不足问题，同时也能减少气流对喷嘴加热块温度的干扰，保证加热块温度稳定在耗材熔融的设定区间。流道的弯折角度经过反复调试，既不会因为弯折角度过大造成风阻陡增、风量损失，也不会因为角度过平导致气流无法覆盖整个散热铝片的鳍片间隙，实际使用时能让散热鳍片的整体温差控制在3℃以内，有效避免喉管上部耗材提前软化造成的堵头问题。考虑到导管安装位置靠近热端喷嘴，长期处于高温辐射的环境中，结构设计时在靠近喷嘴的一侧做了加厚处理，同时预留了微小的隔热间隙，避免长时间高温烘烤导致结构变形，日常维护时只需要定期擦拭导管表面积攒的耗材碎屑、灰尘即可，不需要频繁拆卸。

　　从设计思路来看，这款结构没有采用复杂的装配结构，整体为一体化成型结构，不需要额外的支撑螺丝、卡扣等紧固件，降低了改装的物料成本与安装难度，对于有一定动手能力的3D打印从业者来说，直接使用PLA或者PETG耗材即可自行打印制作，打印时不需要额外添加支撑结构，平底直面直接贴打印床即可完成打印，成型后只需要简单去除流道边缘的打印层纹毛刺，就能保证风道内壁光滑，减少风阻损失。不同于市面上通用型的风扇导风罩，这款导管完全匹配Robo3D机型X轴托架的安装轮廓，安装后不会与X轴的同步轮、皮带、限位开关等运动部件发生干涉，X轴往复运动全程都能保持位置稳定，不会出现晃动、移位的问题。在实际打印测试中，加装这款导管后，设备连续打印20小时以上的PLA耗材没有出现堵头问题，喉管散热段的温度稳定在室温+10℃以内，打印小尺寸悬空结构时也没有因为气流干扰出现翘边、层裂的问题，对于经常长时间连续打印、或者使用高温耗材的用户来说，能有效降低设备的故障停机率，减少因为散热问题导致的打印失败耗材损耗。
