带热管结构的CPU风冷散热装置结构设计

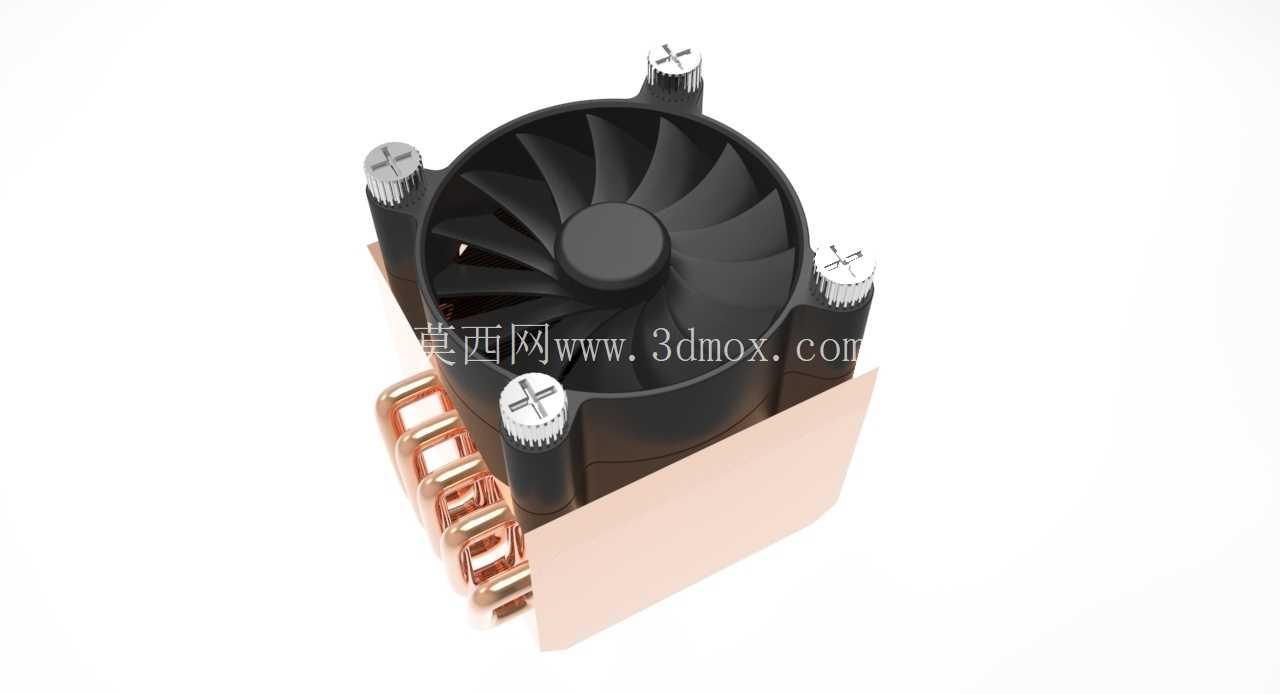

　　这款风冷散热结构主要面向桌面级计算设备的处理器散热场景，在紧凑型机箱、常规ATX装机、小型工控主机等场景中都能适配，核心作用是将处理器工作时产生的焦耳热快速传导至空气端，避免核心温度过高触发降频保护，保障计算单元持续稳定运行。从结构组成来看，整套装置分为三个核心功能段：首先是底部的纯铜接触基座，接触面做了平整化处理，安装后能与处理器顶盖紧密贴合，减少接触热阻，基座内部预埋了多根烧结式热管，热管内部填充相变工质，依靠工质蒸发冷凝的相变循环实现热量的快速纵向传递，相比纯铜基座的固体导热，热管的等效导热系数能提升两个数量级，可将核心区域的集中热量快速分散到上部的散热鳍片区域。

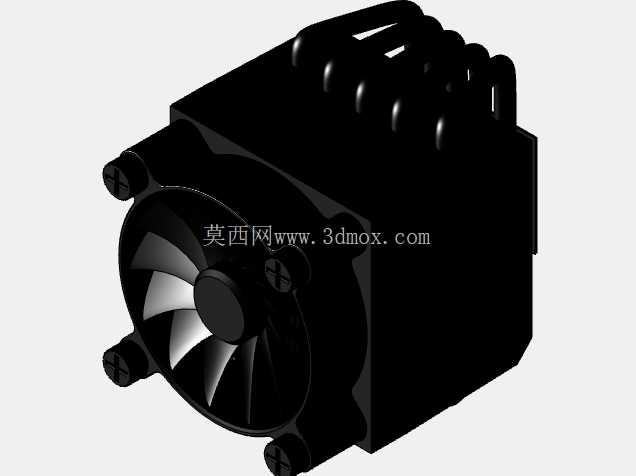

　　上部的散热鳍片采用穿片工艺与热管结合，鳍片为薄铜质冲压件，片与片之间预留了均匀的通风间隙，既保证了足够的换热面积，又不会因为风阻过大导致风扇静压不足，鳍片的排布方向与风扇出风方向完全匹配，能让气流顺着鳍片间隙完整扫过换热表面，避免出现通风死区。顶部的轴流风扇采用四角减震固定结构，固定柱上带有十字防滑槽，安装时通过弹性卡扣与鳍片框架连接，能吸收风扇高速转动时产生的微幅振动，避免振动传递到主板引发共振噪音，风扇的扇叶采用后掠式气动设计，在相同转速下能提供更高的风量，同时降低叶尖涡流产生的气动噪音。从安装边界来看，整套结构的横向尺寸控制在常规CPU散热的兼容范围内，不会遮挡主板上的内存插槽，尤其是靠近CPU位的第一条内存槽，安装常规高度的马甲内存时不会出现空间干涉；纵向高度适配多数紧凑型机箱的CPU散热限高要求，不需要拆除机箱侧盖就能完成安装。固定结构采用四点压合式设计，安装时不需要拆除主板，直接从机箱正面就能完成扣具锁紧，扣具的压力经过调校，既能保证基座与处理器顶盖的紧密贴合，又不会因为压力过大导致处理器基板、主板PCB出现弯曲形变。

　　在设计思路上，这套结构没有盲目追求夸张的鳍片规模和风扇数量，而是平衡了散热能力、安装兼容性、运行噪音三个核心维度：热管数量经过热阻匹配计算，刚好能覆盖常规功耗处理器的满载发热需求，不会因为冗余设计增加不必要的成本和重量；鳍片的厚度和片距经过风阻仿真优化，在低转速风扇驱动下就能获得足够的换热效率，日常低负载运行时风扇可以停转或者维持极低转速，实现零噪音运行；风扇的供电接口兼容主板的调速功能，能根据处理器实时温度动态调整转速，在散热能力和噪音表现之间实现动态平衡。

　　实际使用中，这套散热结构不需要额外的维护操作，鳍片间隙的积灰可以通过常规的压缩空气吹扫清理，风扇的轴承采用长寿命液压结构，正常使用周期内不需要加注润滑油，固定卡扣的弹性材料经过耐老化处理，长期使用不会出现弹性衰减导致的接触压力下降问题。结构的重量分布经过优化，重心落在风扇中心正下方，安装后对主板的弯矩作用更小，在设备运输、移动过程中不会因为惯性拉扯导致主板焊点受损，适配立式、卧式等不同机箱摆放方式，不会因为安装方向变化影响热管的相变循环效率。
