造纸机用可收卷式喷淋管结构设计

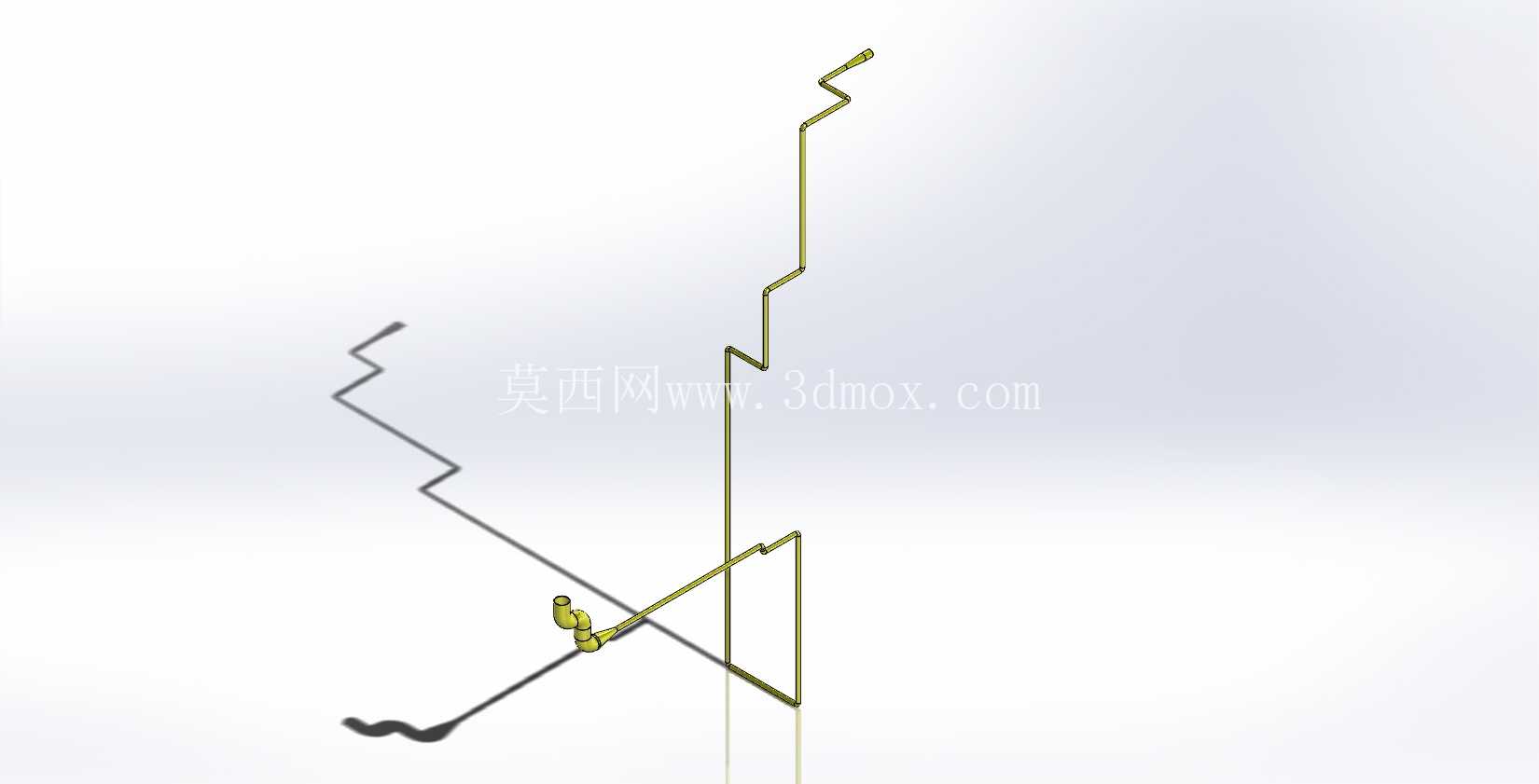

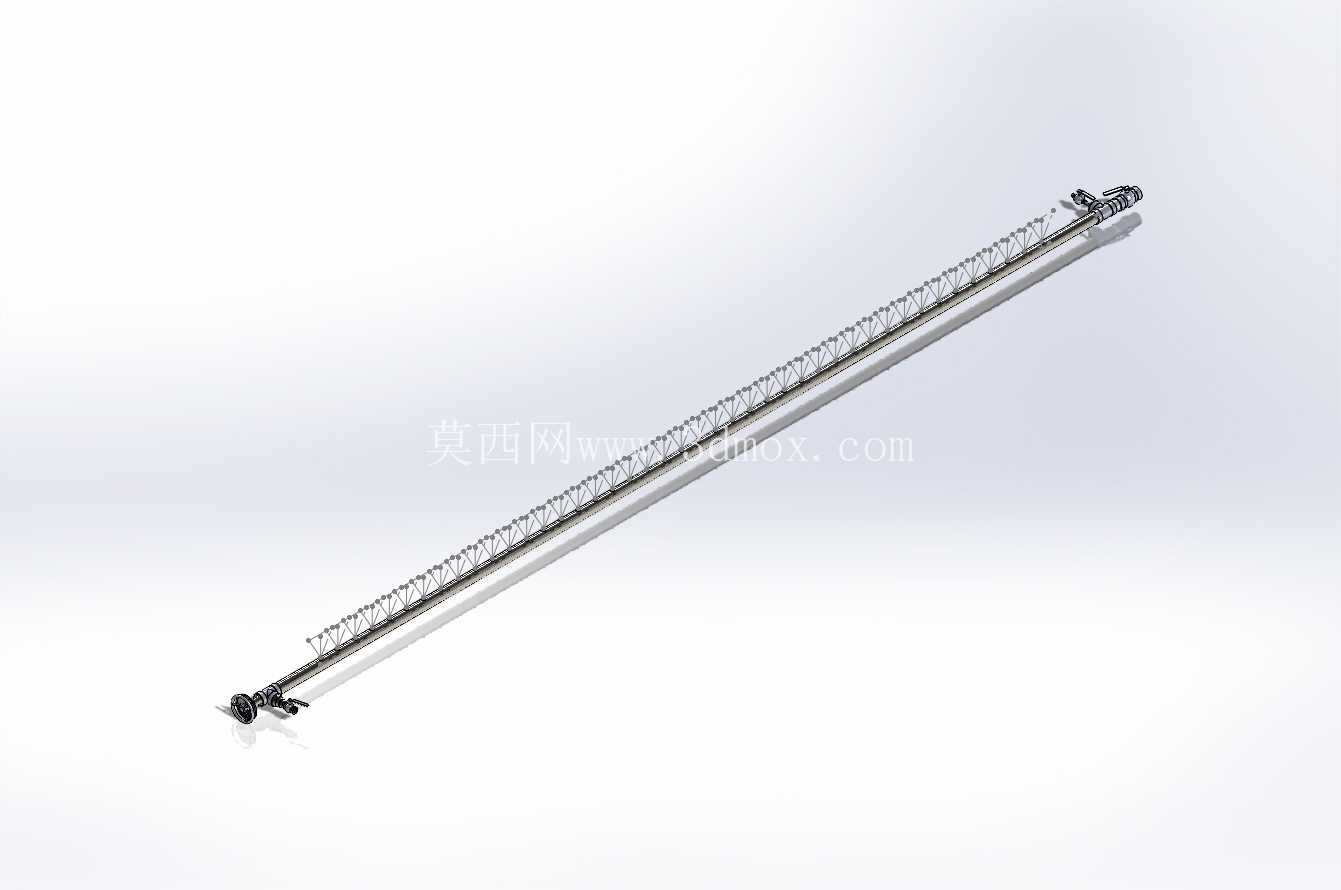

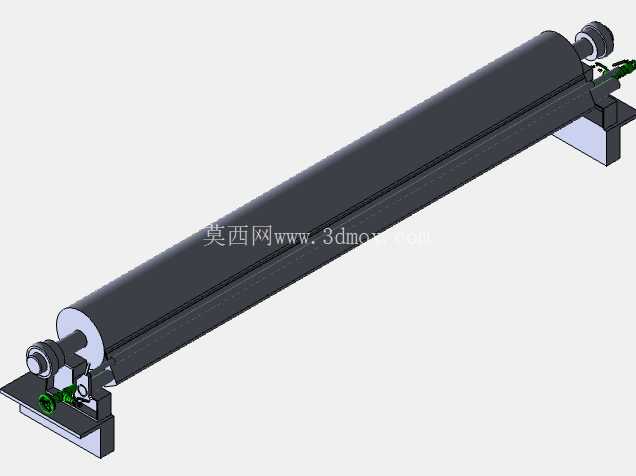

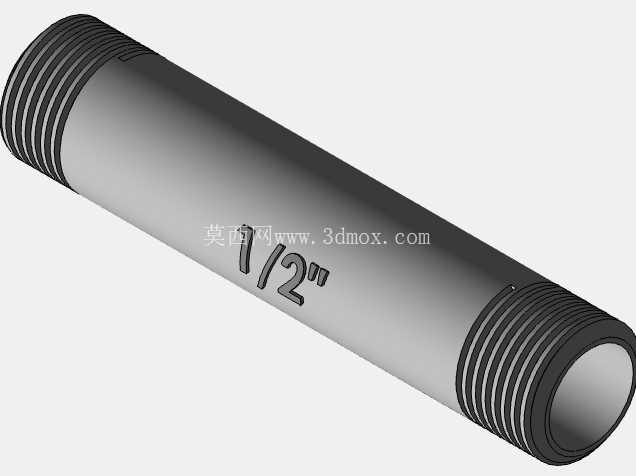

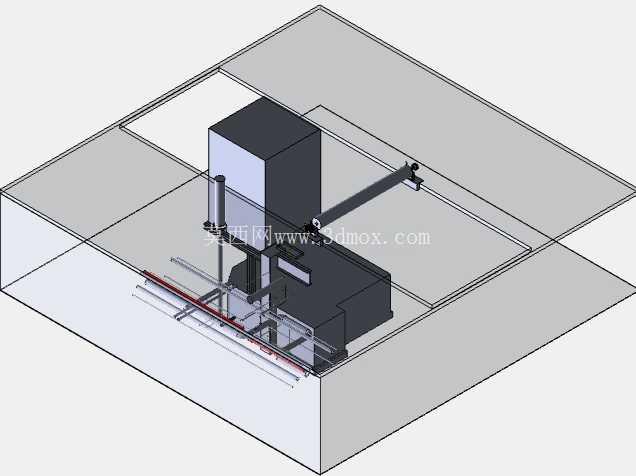

　　在制浆造纸生产线的湿部与干部衔接区段，这类可收卷式喷淋结构主要承担网部、压榨辊面的定点清洁、毛布冲洗以及纸幅边缘润湿修整的功能，区别于传统固定排布的喷淋管，该结构采用卷帘式收放设计，能够在不需要喷淋作业时将喷管整体收折至设备侧端的收纳位，避免长期暴露在纸机湿热、含纤维粉尘的工况环境下出现喷嘴堵塞、管体结垢腐蚀的问题，同时也能减少换辊、引纸操作时的空间干涉。从结构设计逻辑来看，整个组件以长条形刚性主管作为喷淋介质的输送载体，主管沿纸机幅宽方向布置，管体上按照工艺要求的喷淋覆盖角度等距排布喷嘴，每一组喷嘴的喷射角度、流量参数都匹配对应工位的冲洗需求，比如靠近网面的区段采用扇形喷嘴形成连续水幕，辊面清洁段则采用锥形喷嘴实现定点高压冲击。

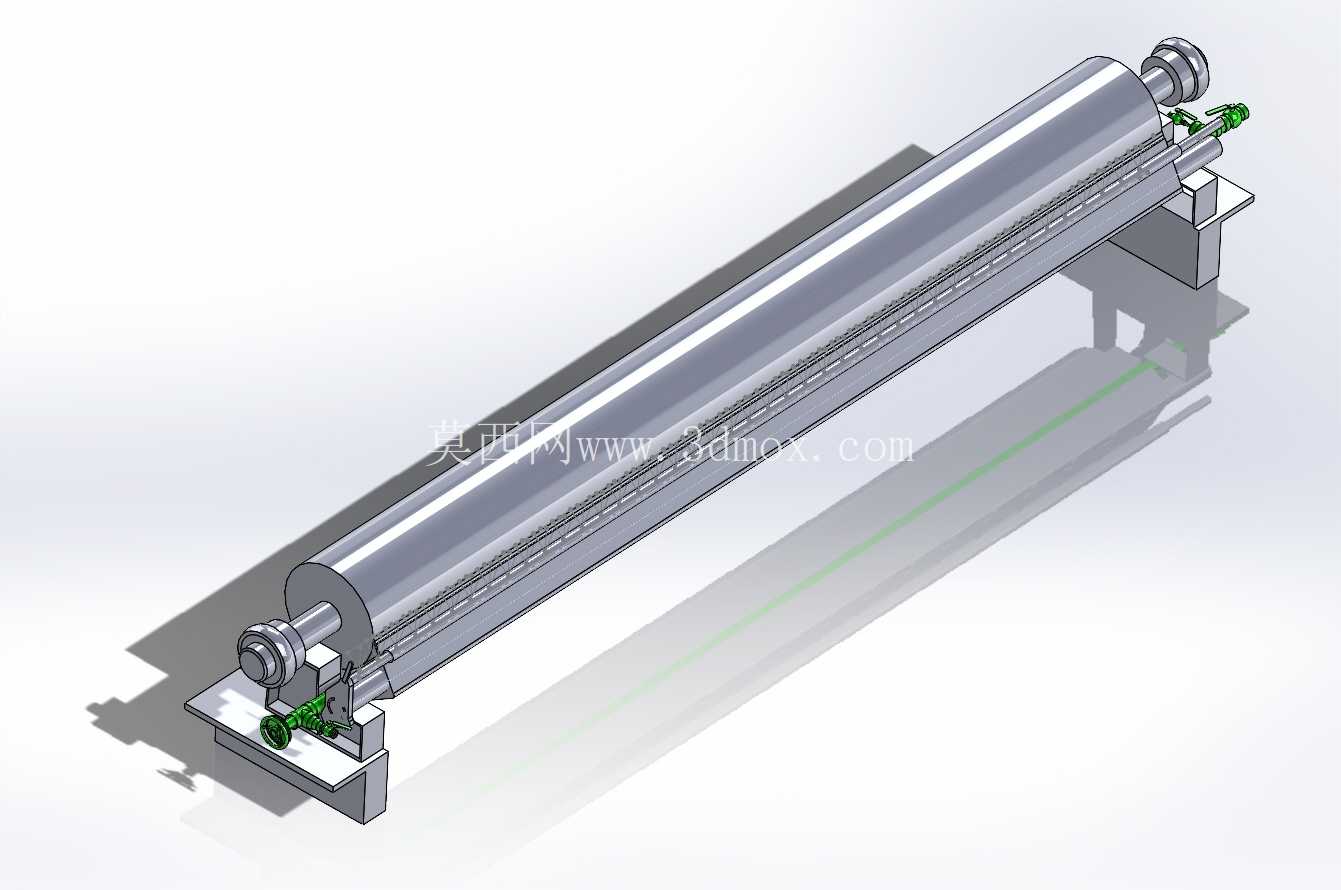

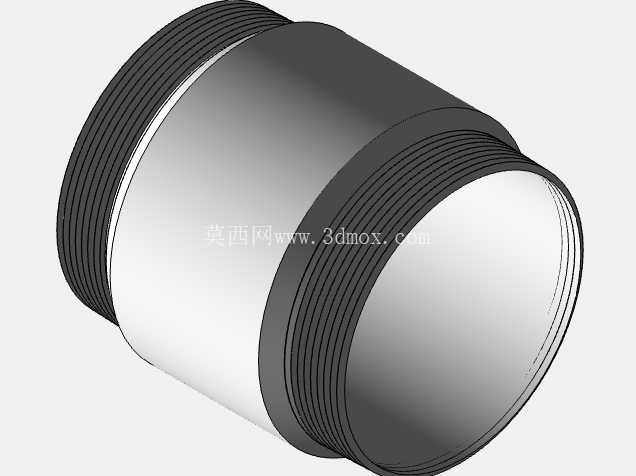

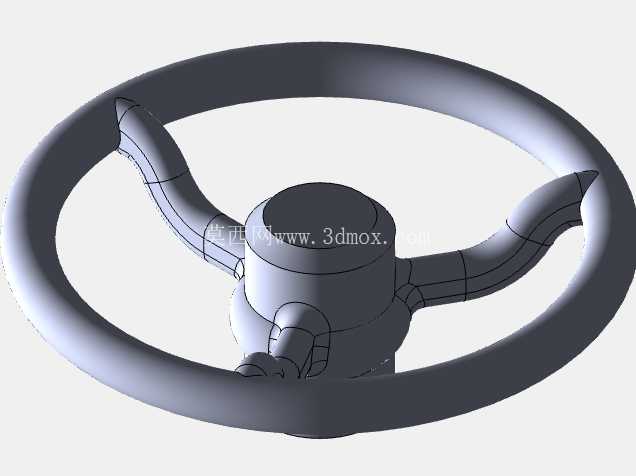

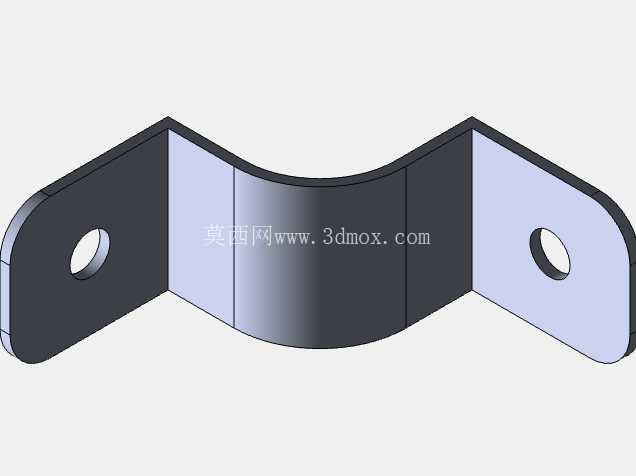

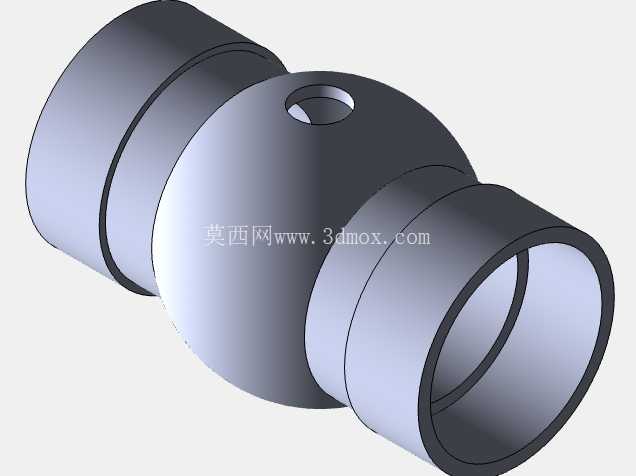

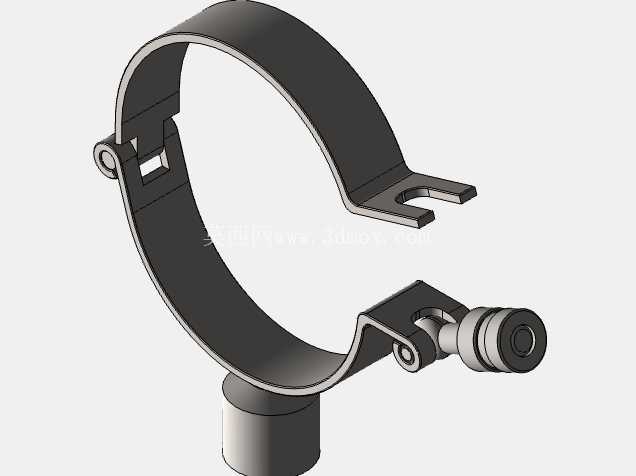

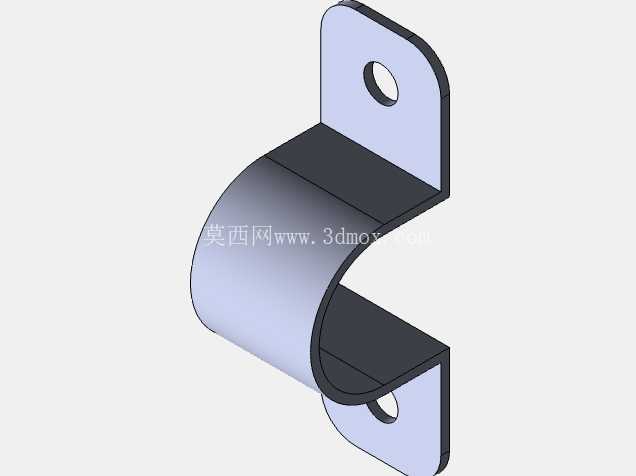

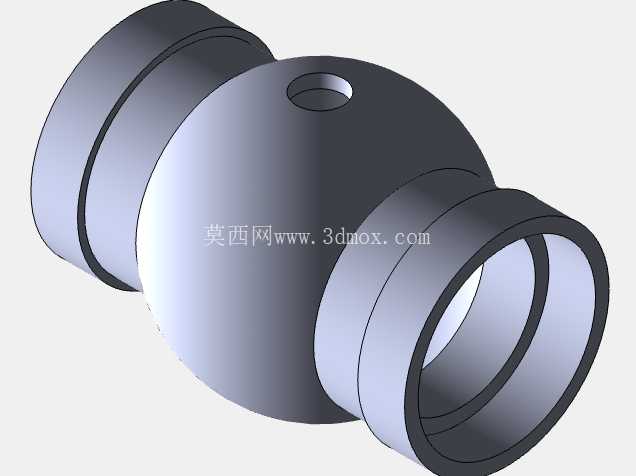

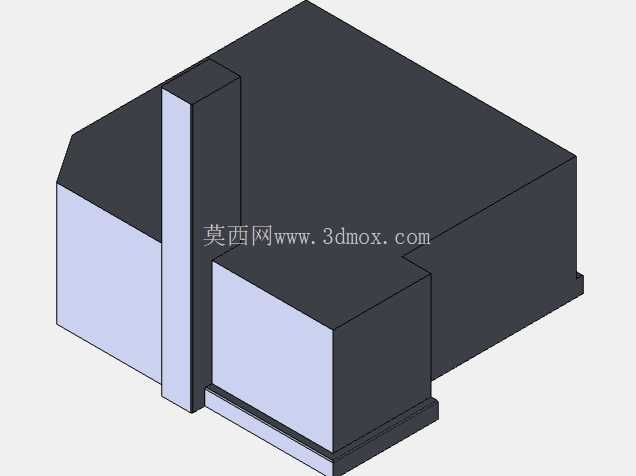

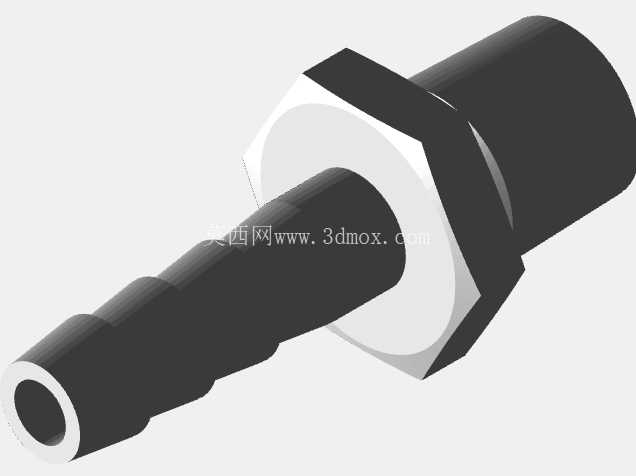

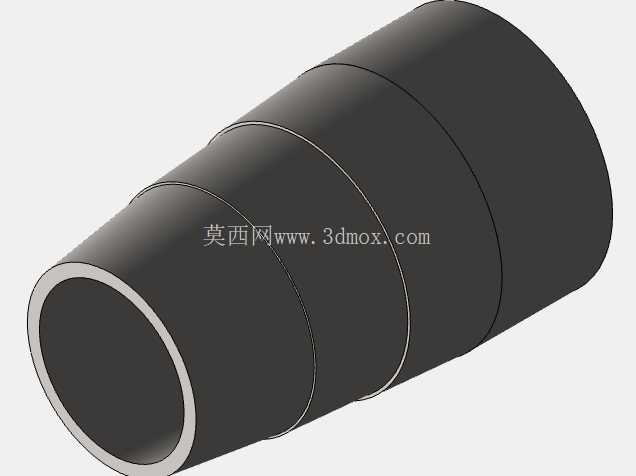

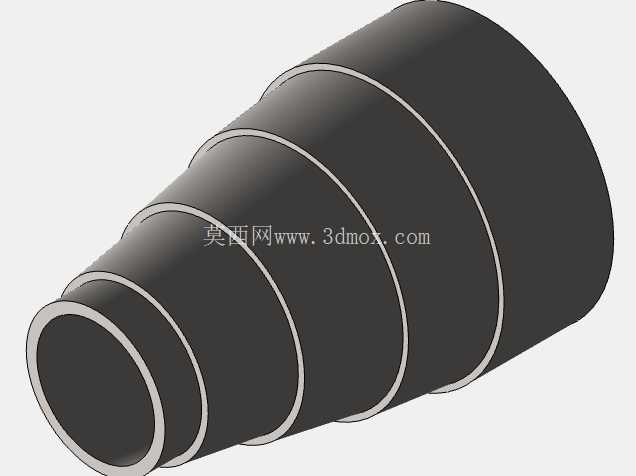

　　主管的一端集成了旋转收卷机构，内置密封式回转接头，能够在管体转动收放的过程中持续保持压力水的输送不泄露，回转接头的密封件采用耐磨损、耐造纸化学品腐蚀的氟橡胶材质，适配造纸车间白水、清水、化学清洗液等多种介质的输送要求。收卷机构旁侧配套设置了手动/电动驱动接口，日常维护时可以手动摇转将喷管转出作业位，接入生产线自控系统后也可实现程序控制的自动收放，配合纸机的运行车速、断纸信号自动调整喷淋状态。主管的另一端设置了支撑导向座，导向座上的耐磨衬套采用聚四氟乙烯填充材质，既能够支撑长跨度管体的自重，避免管体因跨距过大出现挠度变形影响喷淋覆盖均匀度，又能降低管体转动收放时的摩擦阻力，减少长期运行的磨损量。

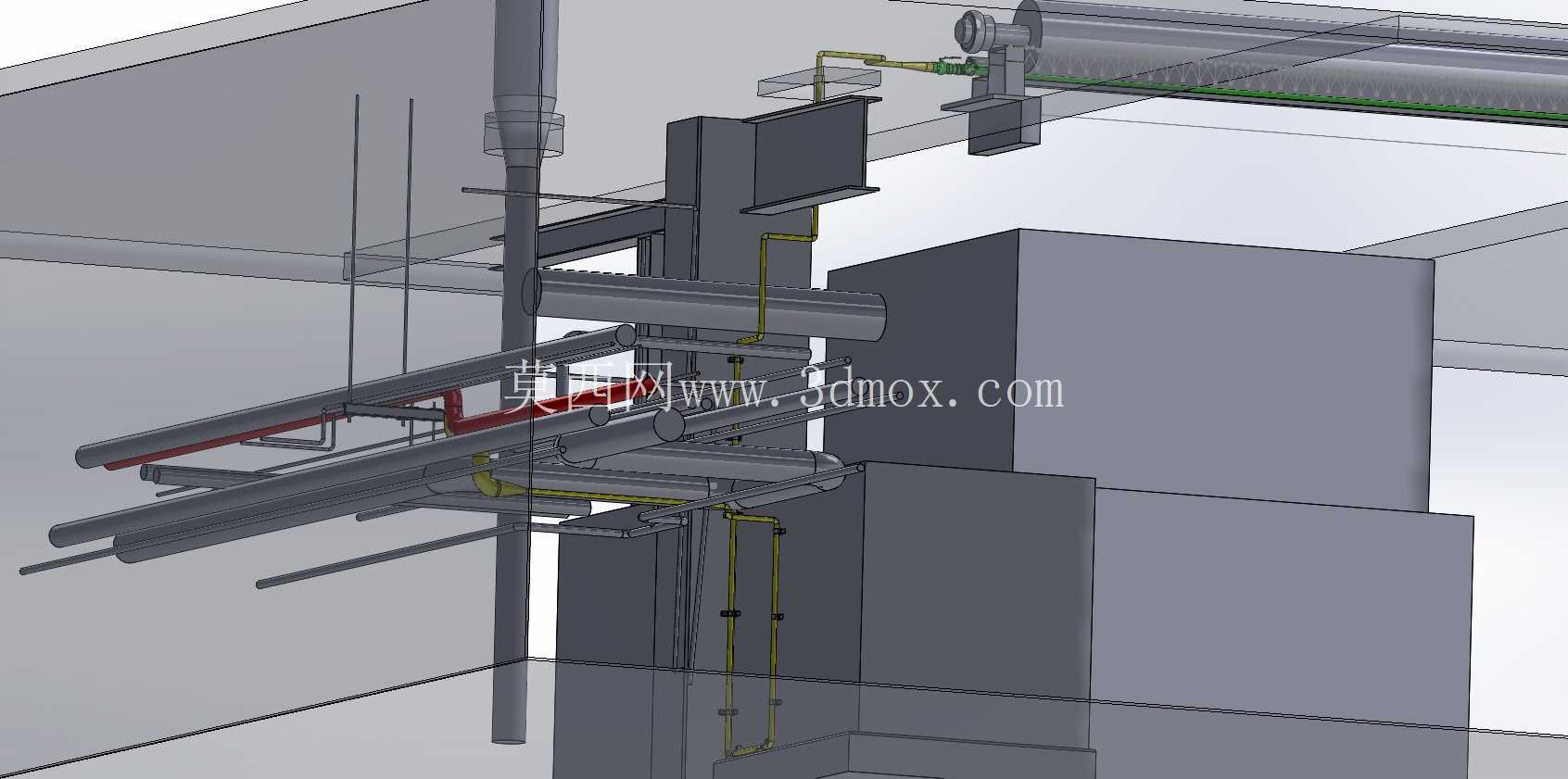

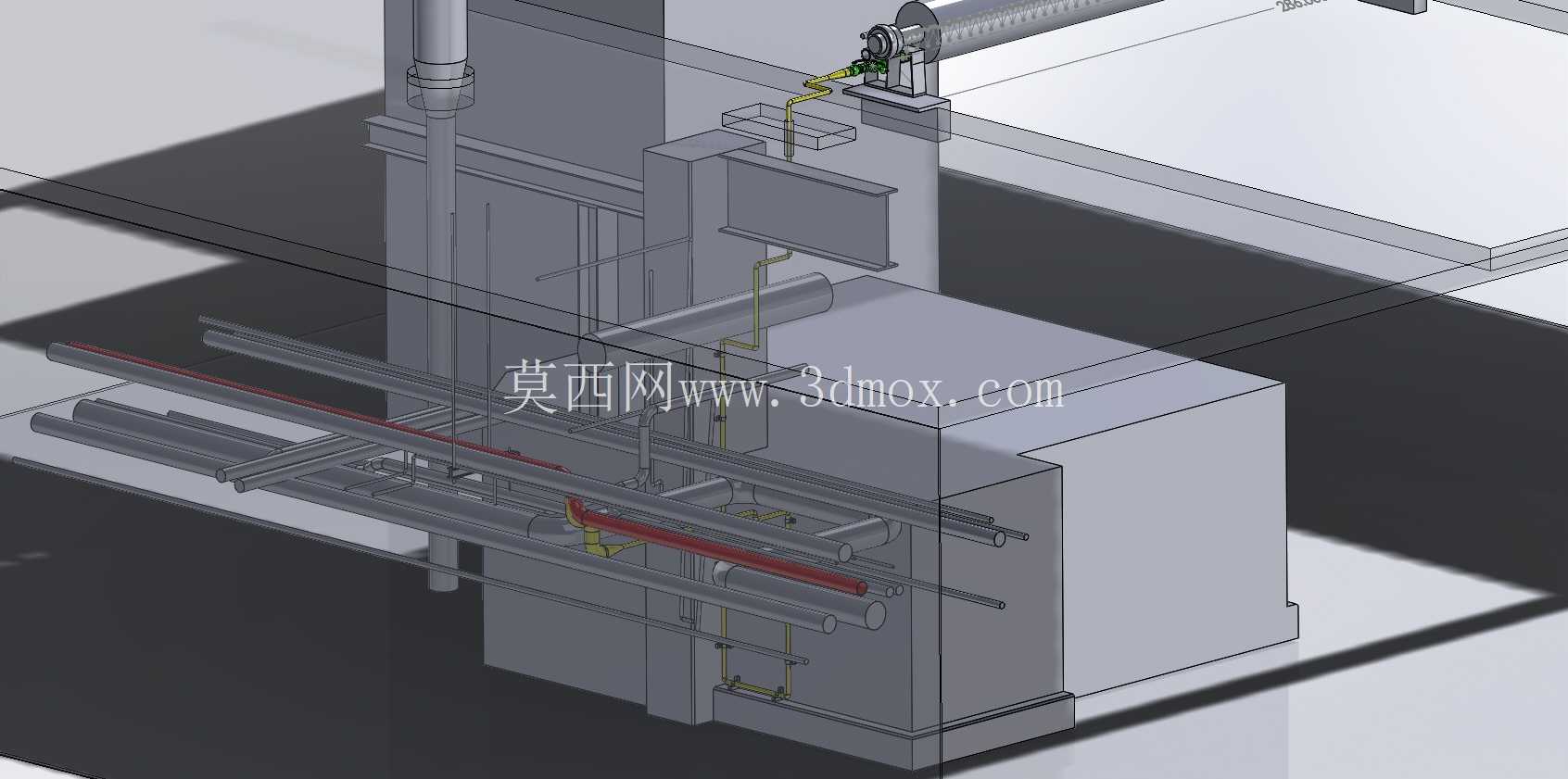

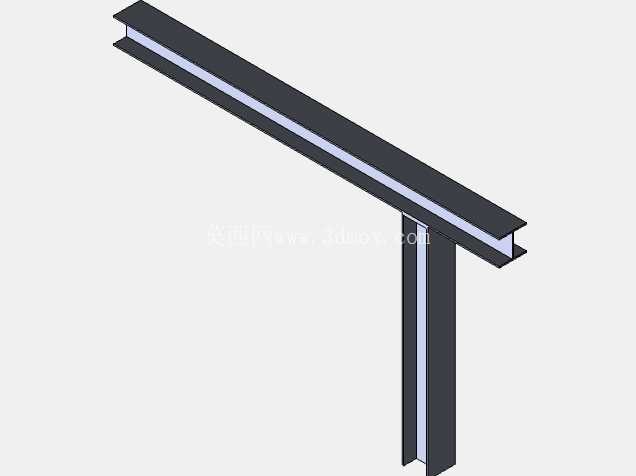

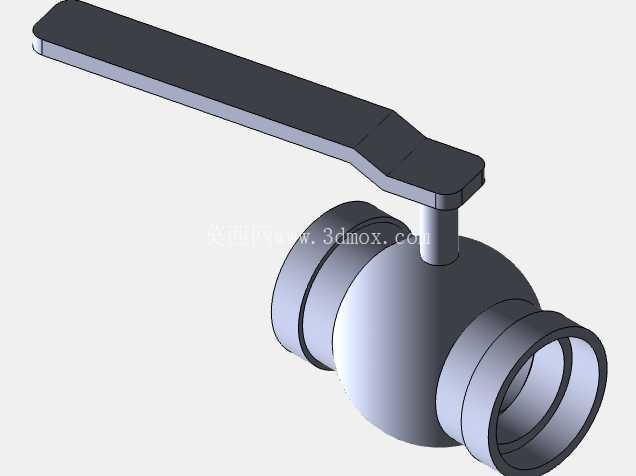

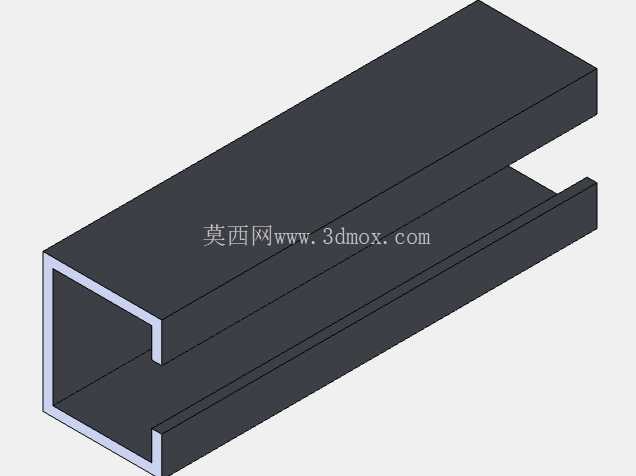

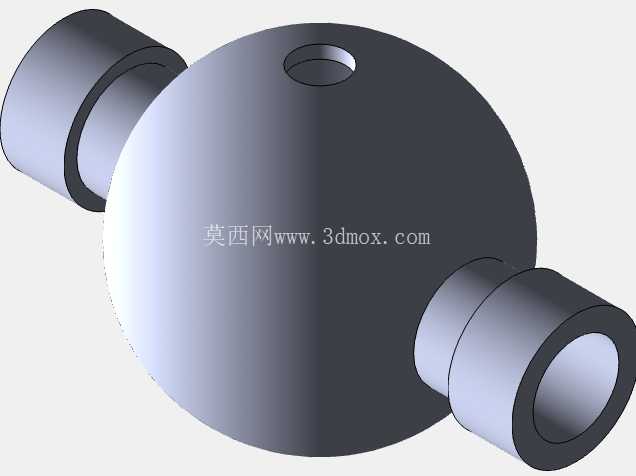

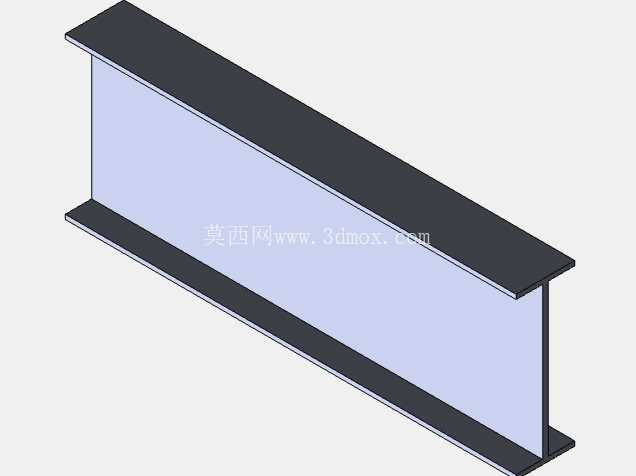

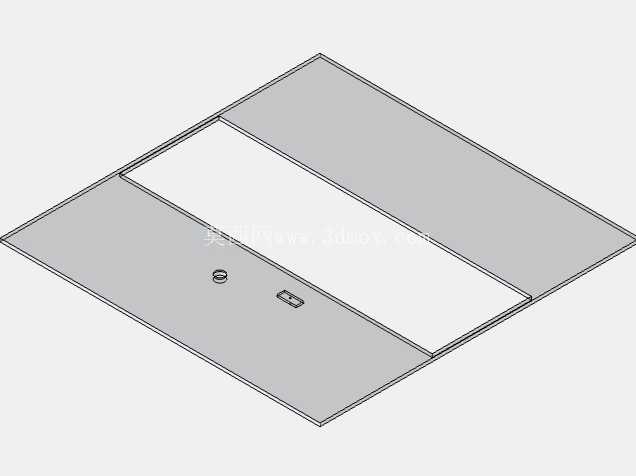

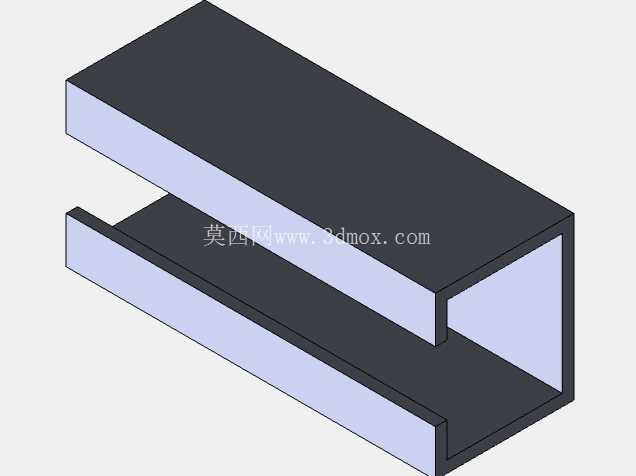

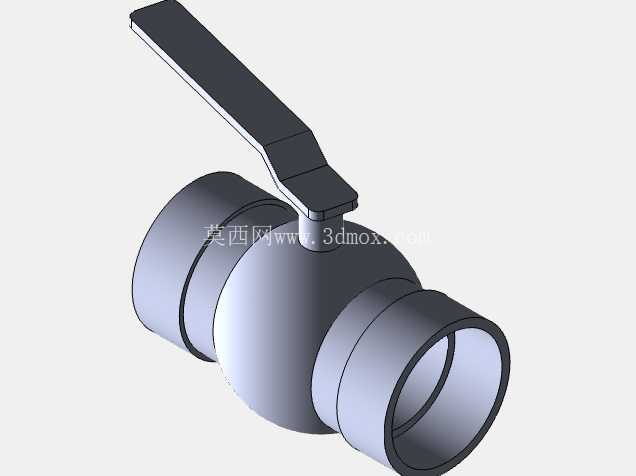

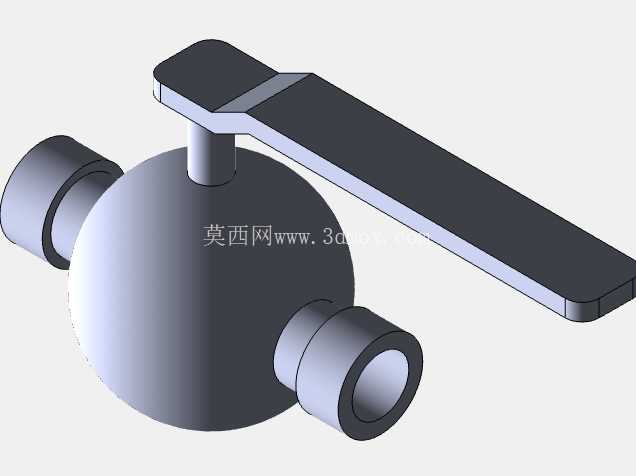

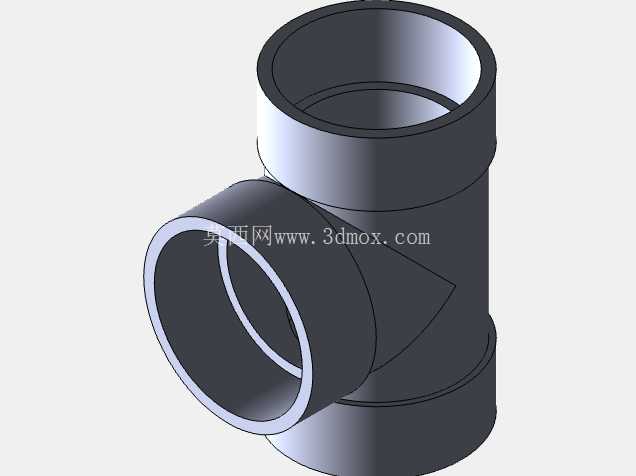

　　从安装边界来看，该结构的整体长度匹配对应纸机的幅宽尺寸，安装时需要保证管体轴线与被冲洗的辊面、网面保持平行，误差控制在每米长度0.5mm以内，否则会出现喷淋覆盖盲区，影响清洁效果；安装位距离被冲洗面的垂直距离需要根据喷嘴的喷射扩散角计算确定，通常保持在150-250mm区间，既保证喷淋冲击力足够剥离辊面附着的纤维、胶黏物杂质，又不会因为距离过近导致水溅到相邻的干度检测、断纸检测传感器上引发设备误动作。管路上串联的控制阀采用截止式结构，能够精准调节喷淋压力，压力调节范围覆盖0.2-0.8MPa，适配不同工艺环节的冲洗需求：日常毛布润湿时采用低压大流量模式，辊面粘胶清洁时切换为高压小流量模式。整个收卷式喷淋结构的框架采用304不锈钢方管焊接成型，焊接处做钝化处理，避免长期在高湿环境下出现锈蚀脱落污染纸幅的问题，所有外露的紧固件都采用防松设计，防止纸机运行过程中的振动导致连接件松动脱落，引发设备安全事故。在实际生产场景中，这类收卷式喷淋结构相比传统固定喷淋管，能够减少30%以上的喷嘴堵塞维护频次，因为非作业时段收折到侧端后，可以配套加装防护盖板，隔绝车间内的纤维粉尘飘落到喷嘴出口处，同时也方便操作人员定期对喷嘴进行检查、更换，不需要钻到纸机机架内部进行高空作业，降低维护作业的安全风险。

　　设计过程中还需要考虑管体的动平衡性能，因为长跨度管体在转动收放时如果动平衡偏差过大，会引发管体振动，长期运行会导致两端支撑座的磨损加剧，因此在管体加工完成后需要做校直处理，直线度误差控制在1mm以内，喷嘴的安装座在管体上对称排布，保证转动时的重量分布均匀。另外，管体内部的流道做了光滑处理，减少介质流动的阻力损失，避免因为流道突变导致的压力分布不均，出现两端喷嘴压力不足、中间压力过高的喷淋不均问题，在管体的末端还设置了排污口，每次停机维护时可以打开排污阀，将管体内沉积的纤维渣、水垢杂质冲出，避免杂质堵塞喷嘴。
