金属3D打印涡轮测试组件结构设计

在金属增材制造的工艺验证环节，这类涡轮测试组件是验证打印工艺、材料成型性能、后处理工序合理性的核心测试载体，区别于量产定型的涡轮部件，该结构在设计阶段就充分考虑了3D打印的工艺特性，同时兼顾了传动测试场景的安装适配需求。从实际应用场景来看，这类测试件主要用于金属3D打印设备的工艺参数调试，包括激光功率、扫描速度、铺粉厚度等参数的匹配验证，也可用于新材料打印后的力学性能、成型精度、装配适配性的实物验证，部分场景下也会作为小型动力测试台架的模拟负载部件，验证传动系统在带涡轮负载下的运行稳定性。

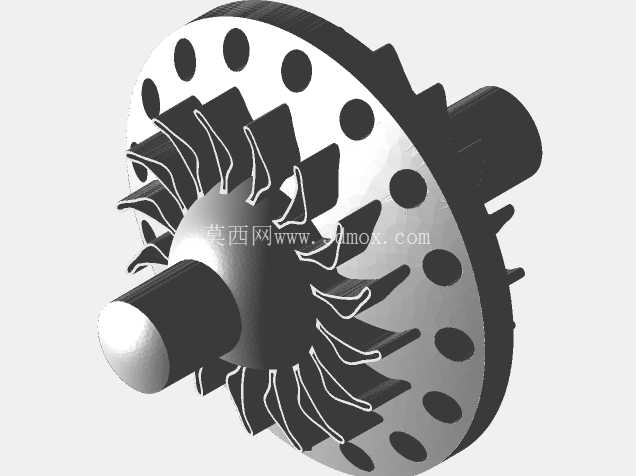

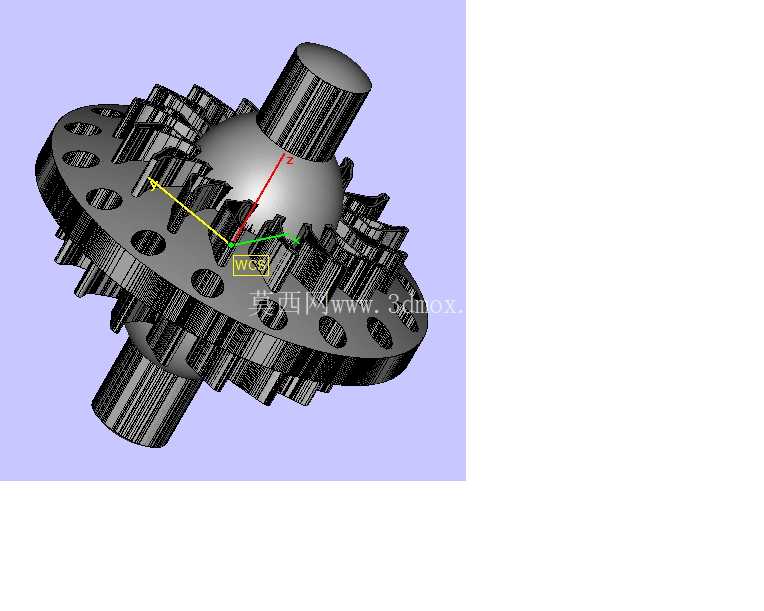

从结构功能特性来看，该组件采用一体化集成设计，中间的球形腔体为核心的减重与应力缓冲结构，区别于传统机加工涡轮的实心轮毂设计，球形腔体在保证整体结构强度的前提下，大幅降低了组件的整体重量，同时可以在测试过程中容纳测试传感器的走线，或是作为冷却介质的临时流通腔，适配带温度监测的动力测试场景。周边均匀分布的带孔法兰盘结构，主要用于测试过程中的组件固定，法兰盘上的通孔按照等角度圆周排布，可适配不同规格的测试台架安装孔位，无需额外制作转接工装即可完成装夹，大幅缩短测试前的准备周期。两端伸出的轴段为传动连接部位，轴段直径按照通用测试台架的夹头规格设计，表面预留了足够的加工余量，打印完成后可通过简单的外圆磨削即可达到装配所需的尺寸精度与表面粗糙度，避免打印过程中轴段变形导致的装配失败问题。

在设计思路层面，该组件完全围绕金属3D打印的工艺特点展开，所有的齿形结构、法兰孔、轴段都采用自支撑角度设计，打印过程中无需添加额外的支撑结构，既减少了后处理去除支撑的工作量，也避免了支撑去除过程中对齿面、轴面的损伤，保证成型后的表面质量。齿形部分采用等模数渐开线齿形设计，齿顶与齿根的过渡圆角经过优化，避免打印过程中出现应力集中导致的成型裂纹，同时齿形的排布角度经过反复调整，保证每一个轮齿的打印成型方向一致，减少不同位置轮齿的成型精度差异，让测试获得的工艺数据更具参考价值。中间球形腔体与周边法兰、轮齿的连接部位采用大圆角过渡，避免截面突变导致的打印应力集中，减少打印完成后的变形量，保证组件的形位公差满足测试要求。

从安装边界与尺寸适配来看，该组件的整体外轮廓尺寸控制在小型金属3D打印机的成型幅面范围内，无需拆分打印即可一次成型，两端轴段的同轴度公差按照测试台架的传动要求设定，安装后无需额外找正即可保证传动平稳。法兰盘上的安装孔采用通孔设计，孔位的位置度公差适配标准螺栓的装配间隙，普通内六角螺栓即可完成组件与测试台架的固定，无需定制专用紧固件。轮齿部分的外径尺寸与常规小型涡轮测试负载的参数匹配，安装后可与标准测试齿轮完成啮合，无需调整测试台架的中心距即可开展传动效率、负载稳定性等相关测试。在实际测试过程中，该组件可直接替换台架上的标准测试涡轮，无需对台架进行额外改造，即可开展金属打印件与传统机加工件在传动性能、耐磨性能、运行噪音等方面的对比测试，为后续量产涡轮的3D打印工艺优化提供可靠的实物数据支撑。
