12号口径霰弹枪适配弹匣井结构件

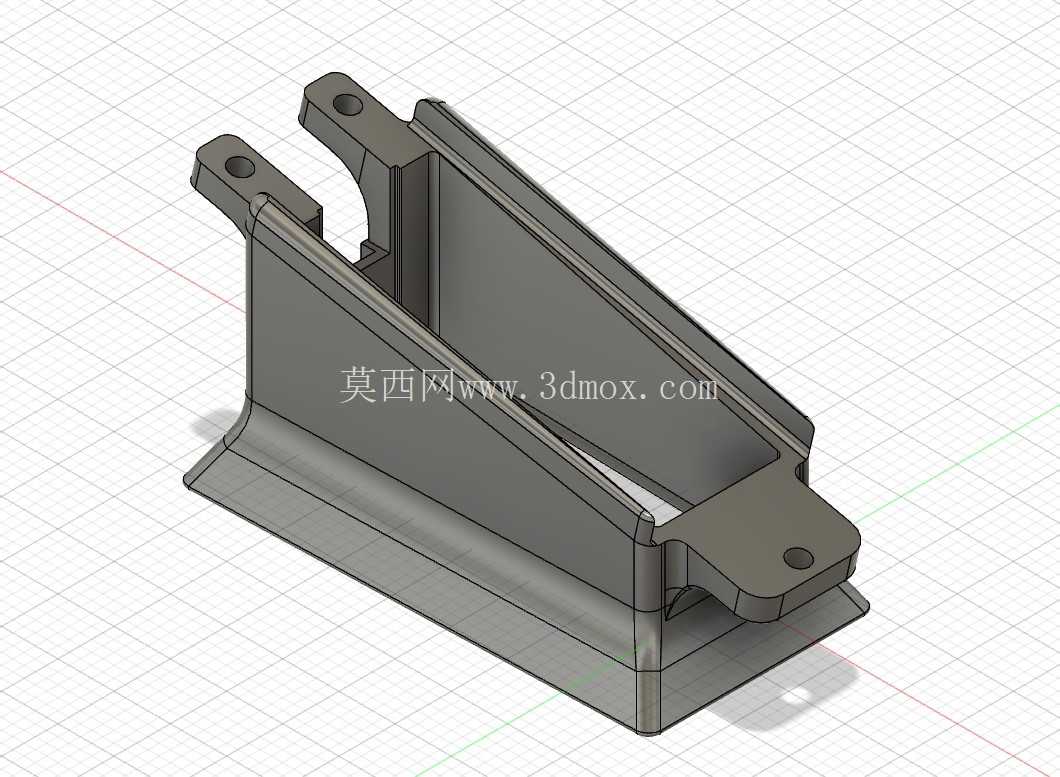

　　该结构件为适配12号口径霰弹枪的弹匣井部件，核心作用是为弹匣提供稳定的安装定位与供弹导向，在实弹射击场景中，需要承受弹匣插拔的反复冲击力、射击时的后坐力传导，同时要保证弹匣与枪身供弹口的对位精度，避免出现供弹卡滞、弹匣脱落等故障。从结构设计来看，整体采用带加强筋的槽型主体结构，侧壁设置的三角加强筋从底部安装面延伸至槽体上部，在控制整体重量的前提下提升了结构刚性，避免射击过程中槽体受侧向力发生形变影响弹匣插拔顺畅度。前端伸出的双耳安装位带有同轴安装孔，用于与枪身下部的铰接结构连接，保证部件安装后可与枪身实现稳定的铰接固定，安装孔的同轴度公差控制在0.02mm以内，避免安装后出现铰接卡滞或间隙过大导致的晃动。

　　尾部的单耳安装孔用于与枪身的锁止结构配合，实现弹匣井的闭合锁止，安装面的平面度公差控制在0.03mm，保证与枪身贴合时无间隙，避免后坐力作用下出现应力集中导致部件开裂。底部的外翻法兰边一方面提升了槽体底部的结构强度，另一方面在弹匣插入时起到导入导向作用，即使在低可视度环境下操作，也能快速将弹匣导入槽内完成装填。槽体内部的尺寸按照12号口径霰弹弹匣的外形公差带设计，单边预留0.15mm的滑动间隙，既保证弹匣插拔无卡滞，又能限制弹匣在槽内的晃动量，避免供弹过程中弹匣位置偏移导致的供弹故障。

　　该部件可同时适配Catamount Fury 12g与Saiga 12g两款12号口径霰弹枪，安装时无需对枪身原有结构进行破坏性改装，仅需通过对应安装孔与枪身原有铰接位、锁止位配合即可完成固定。在实际使用场景中，该部件需要耐受-30℃到60℃的环境温度变化，同时要承受射击时的油污、扬尘侵蚀，因此结构上未设置易积尘的狭小缝隙，所有转角处均采用R2以上的圆角过渡，既减少了应力集中点，也便于日常维护时的清洁擦拭。

　　从安装边界来看，部件整体长度约120mm，宽度约45mm，高度约60mm，安装后突出枪身下部的高度约35mm，不会影响射手的正常据枪姿势，同时槽体深度足够包裹弹匣下部约三分之二的长度，即使在快速移动、战术动作过程中，也能避免弹匣受外力碰撞发生脱落。设计过程中针对反复插拔的磨损问题，槽体内壁与弹匣接触的位置预留了0.2mm的磨损余量，在长期使用出现磨损后仍能保证弹匣的定位精度，双耳与单耳的安装孔位均做了加厚处理，孔壁厚度达到5mm，避免反复拆装或受冲击力时出现孔位开裂、变形的问题。
