带钥匙插装式方型机械门锁结构设计

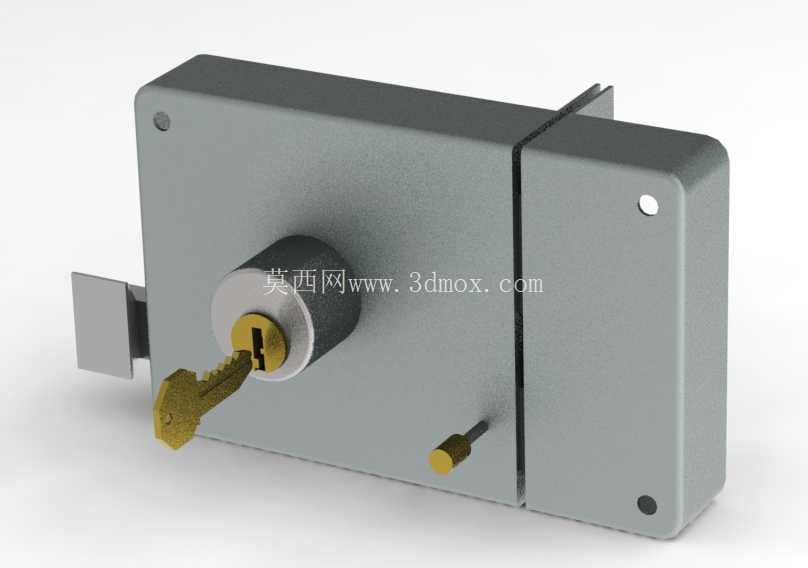

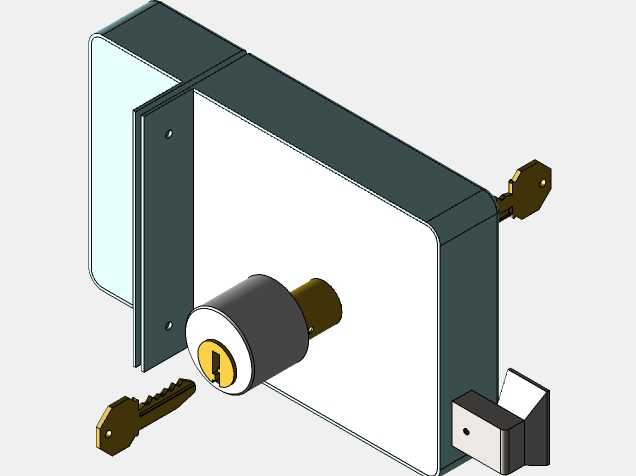

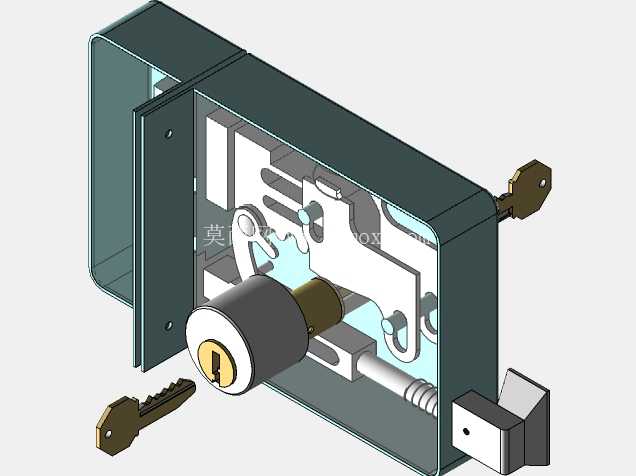

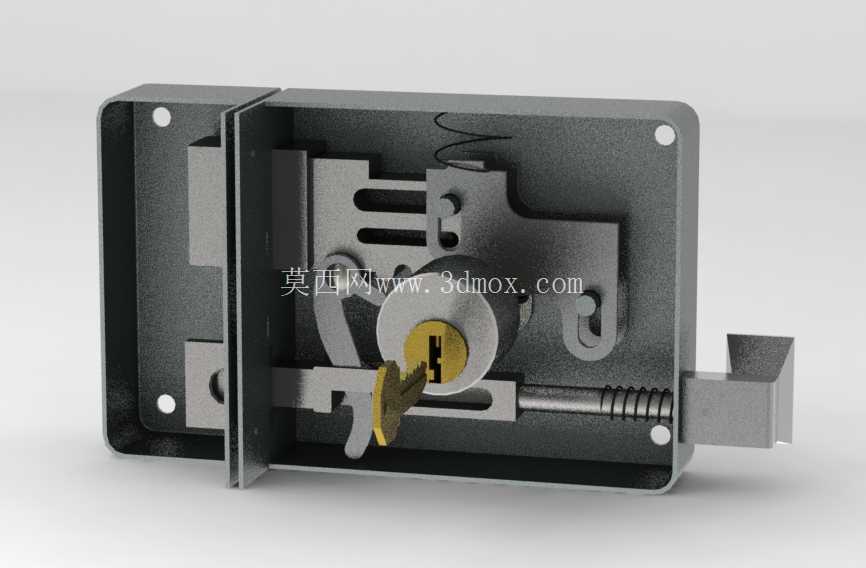

这款插装式方型机械门锁，主要适配各类民用室内门、仓储柜门、小型设备防护舱门的闭锁需求，在日常办公隔断、家用储物柜体、工业低压设备舱的场景中应用广泛，核心作用是通过机械结构实现门扇与门框的刚性连接，限制非授权开启，保障空间或舱内物件的安全。从实际使用逻辑出发，该锁采用侧面插装的安装形式，锁体主体为方正的金属壳体结构，安装时需在门扇侧边开出对应尺寸的嵌装槽，将锁体整体嵌入槽内后通过侧边固定孔完成锁紧固定，锁舌部分对应门框上的锁扣盒位置，关门时锁舌自动弹出卡入锁扣盒，实现门扇的闭合锁定。

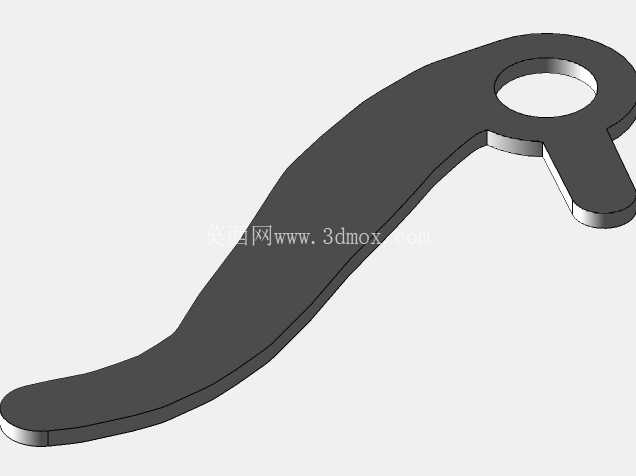

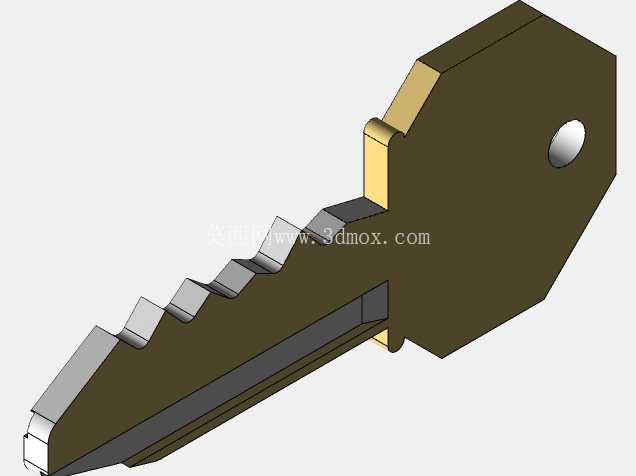

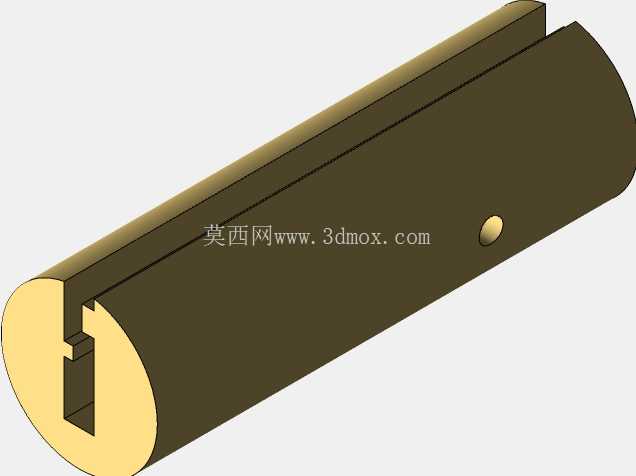

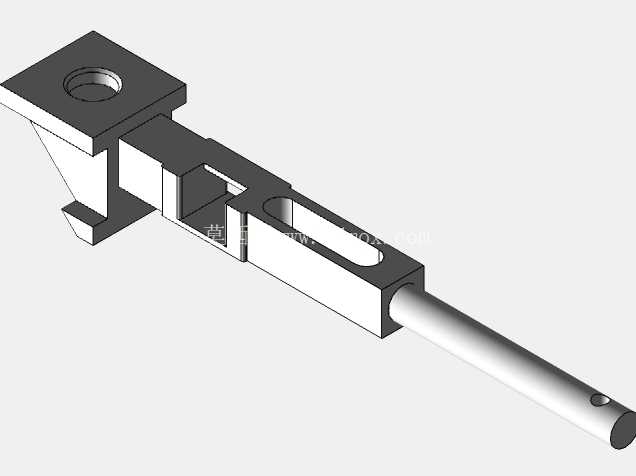

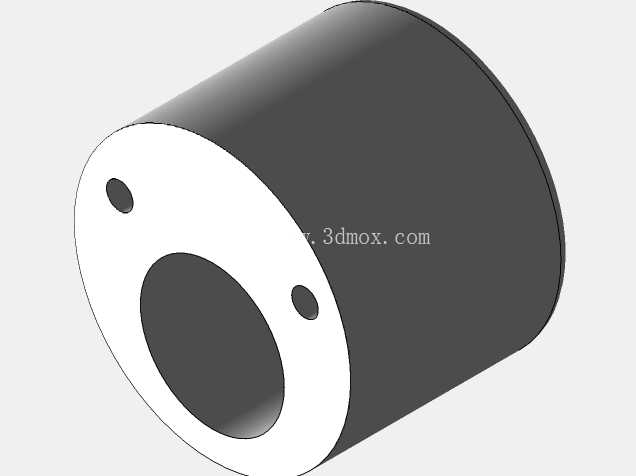

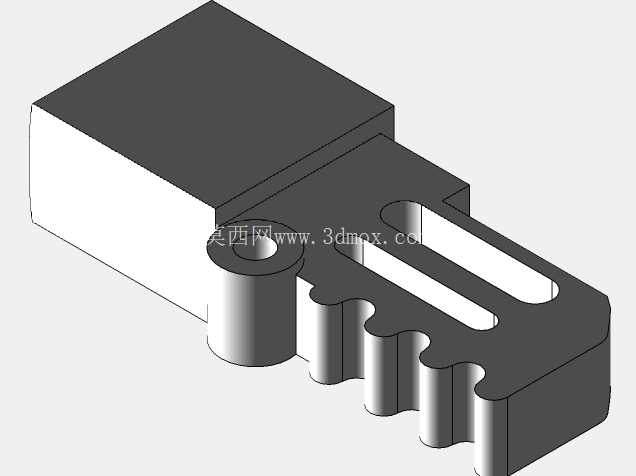

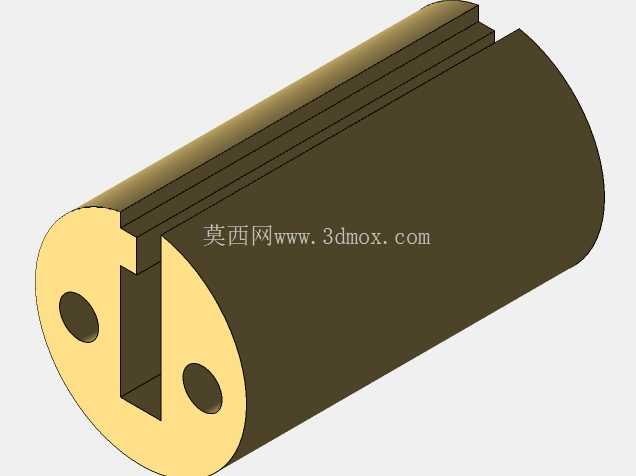

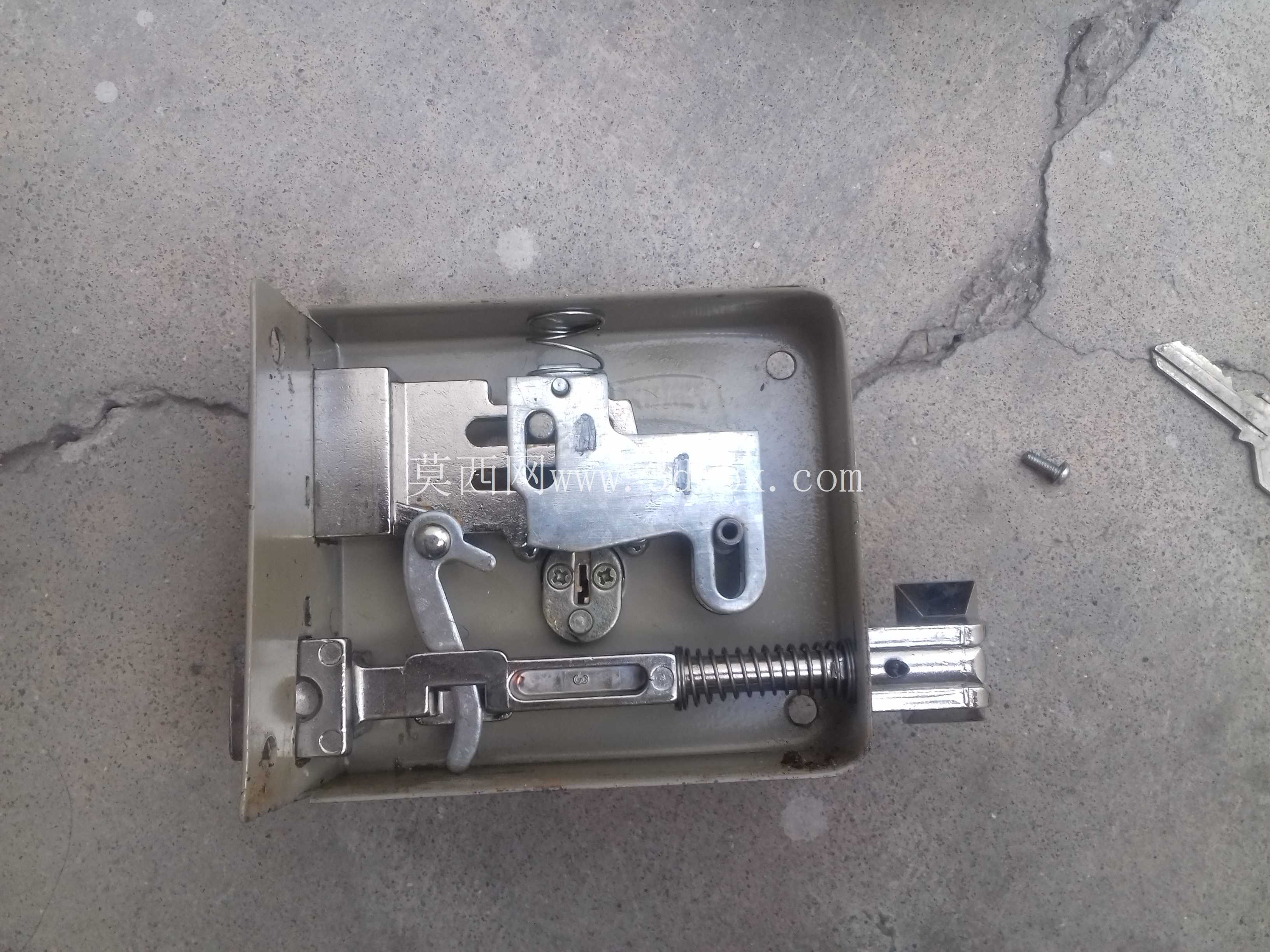

设计过程中优先考虑了机械传动的可靠性，锁芯采用标准弹子结构，配套的钥匙插入锁芯后，弹子对位解除锁芯的转动限制，转动钥匙即可带动内部的拨片结构，驱动锁舌完成回缩动作，实现开锁；反锁时通过锁体侧面的小拨钮，可在门内侧驱动额外的锁止结构，即便外侧使用钥匙也无法开启，提升内部空间的使用安全性。锁体外壳采用冷轧钢板冲压成型后做表面喷塑处理，具备基础的防锈抗刮能力，适配室内干燥环境的长期使用，锁芯部分采用铜质基材搭配弹子组件，减少长期插拔转动带来的磨损，延长锁具的整体使用寿命。

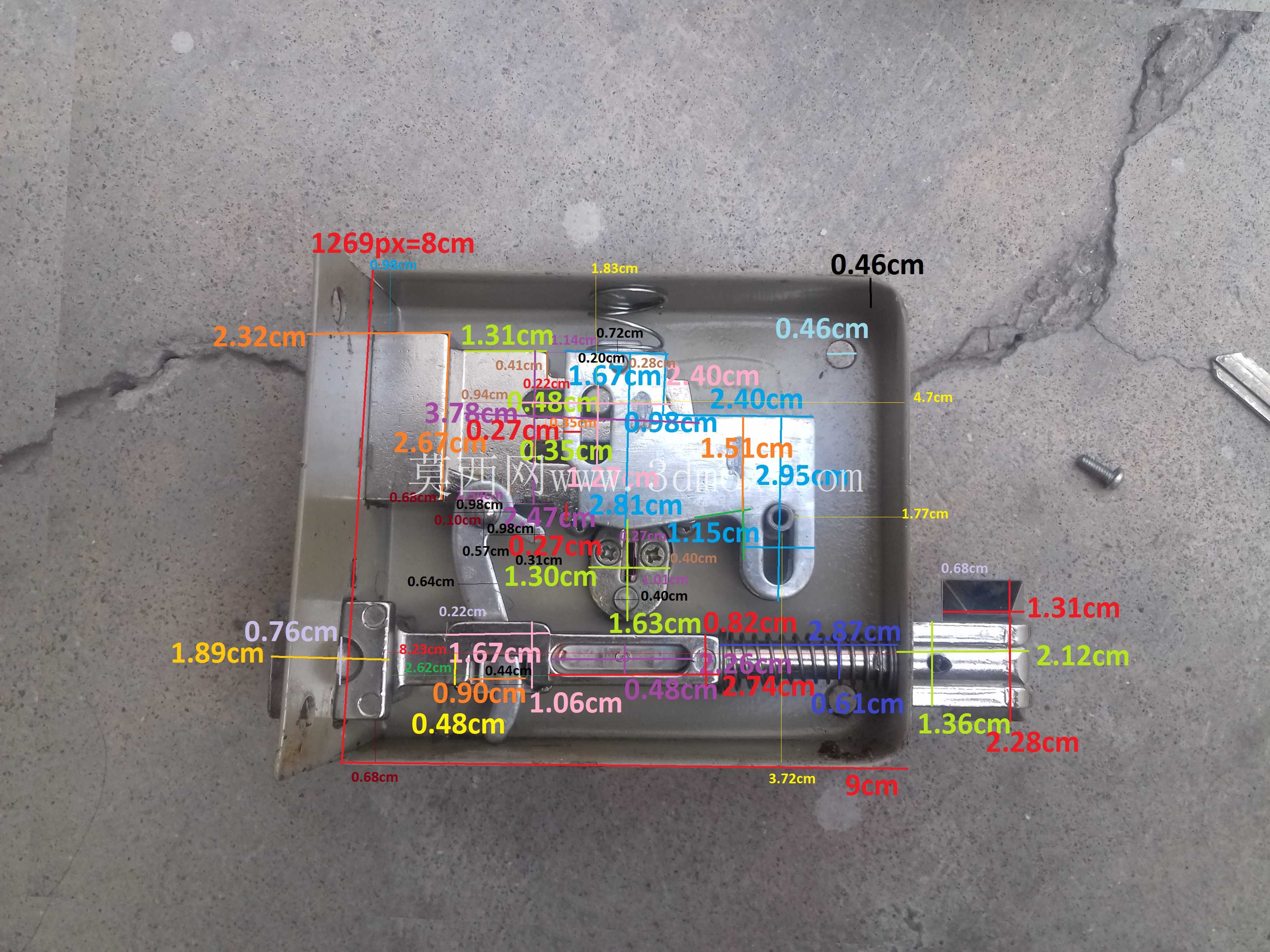

从安装边界来看，锁体整体方正结构的厚度适配常规40-50mm厚度的门扇，安装时需保证锁体嵌装槽的尺寸与锁体外形匹配，侧边的固定孔位需与门扇上的预装孔对齐，避免安装后锁体出现松动偏移，影响锁舌的伸缩顺畅度；锁舌的伸出长度满足常规闭锁的强度要求，在门扇闭合后锁舌与门框锁扣盒的啮合深度足够，可承受一定的侧向推力，避免外力冲撞导致锁舌滑脱。内部传动结构做了简化设计，减少不必要的传动零件，一方面降低了生产装配的复杂度，另一方面也减少了长期使用过程中的故障点，钥匙转动的行程经过优化，转动90度即可完成锁舌的全行程伸缩，操作手感顺畅，不会出现卡滞或空转的情况。

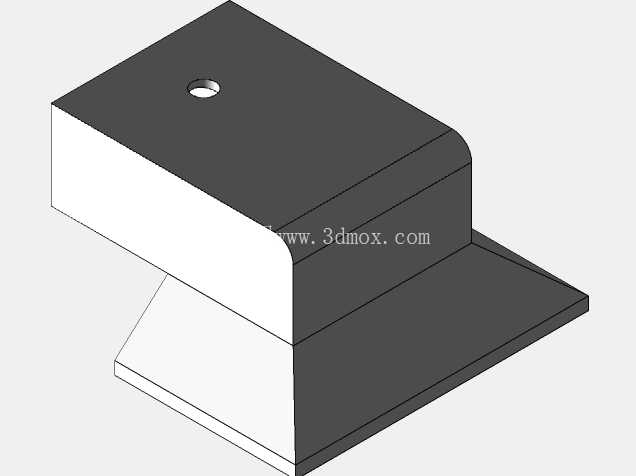

在细节设计上，锁芯的钥匙插孔做了导向倒角，方便暗光环境下快速插入钥匙，锁体侧面的反锁拨钮做了防滑纹理处理，拨动时的阻尼感适中，不会出现误触拨动的情况；锁舌的端面做了圆弧导向设计，关门时即便门扇与门框存在少量的位置偏差，锁舌也能顺着圆弧面顺利滑入锁扣盒，不会出现撞锁卡滞的问题。整体结构没有复杂的电子元件，完全依靠机械传动实现闭锁功能，对使用环境的适应能力更强，不会因为断电、信号干扰等问题出现无法开锁的情况，维护成本极低，仅需定期在锁舌和传动位置添加少量润滑脂，即可保证长期顺畅使用。

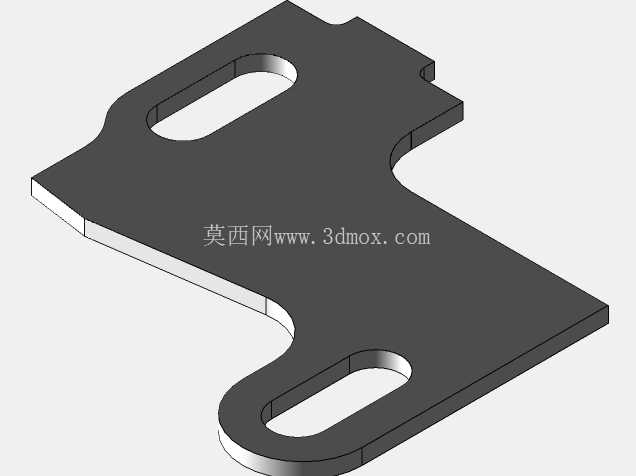

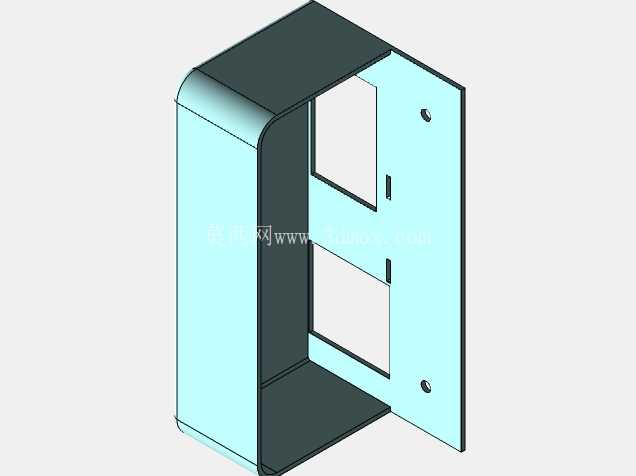

针对不同的安装场景，该锁的结构预留了一定的适配调整空间，锁扣盒的安装位置可根据门扇与门框的实际间隙做小幅调整，补偿安装过程中出现的尺寸误差，保证闭锁的紧密性，不会出现门扇晃动的情况。锁体的外露边缘都做了圆角处理，安装后不会出现尖锐边角刮蹭衣物或划伤使用者的情况，兼顾了使用的安全性。从结构设计的角度来看，这款锁的零件拆分合理，各个部件的加工工艺性良好，外壳采用冲压工艺即可成型，内部的拨片、锁舌等零件采用冲压或粉末冶金工艺加工，装配工序简单，适合批量生产，同时各个易磨损部件都做了对应的耐磨处理，保证产品的使用寿命满足日常使用的频次要求。
