NASA RASSOR 桶式挖掘滚筒结构设计方案

在深空探测星表作业场景中，表层风化层的采集作业是原位资源利用环节的核心执行步骤，桶式滚筒作为星表挖掘采样设备的直接作业部件，其结构合理性直接决定采样效率、作业可靠性与整机负载上限。这款桶式挖掘滚筒的设计，完全围绕低重力星表作业的特殊约束展开，没有照搬地面挖掘设备的滚筒结构逻辑——地面挖掘设备依赖大自重提供切削下压力，而星表作业设备自重受限，无法依靠整机重量抵消切削反力，因此滚筒结构本身需要兼顾切削、集料、容料、轻量化多重需求，同时尽可能降低作业过程中的反作用力矩，避免整机在低重力环境下出现滑移、倾覆问题。

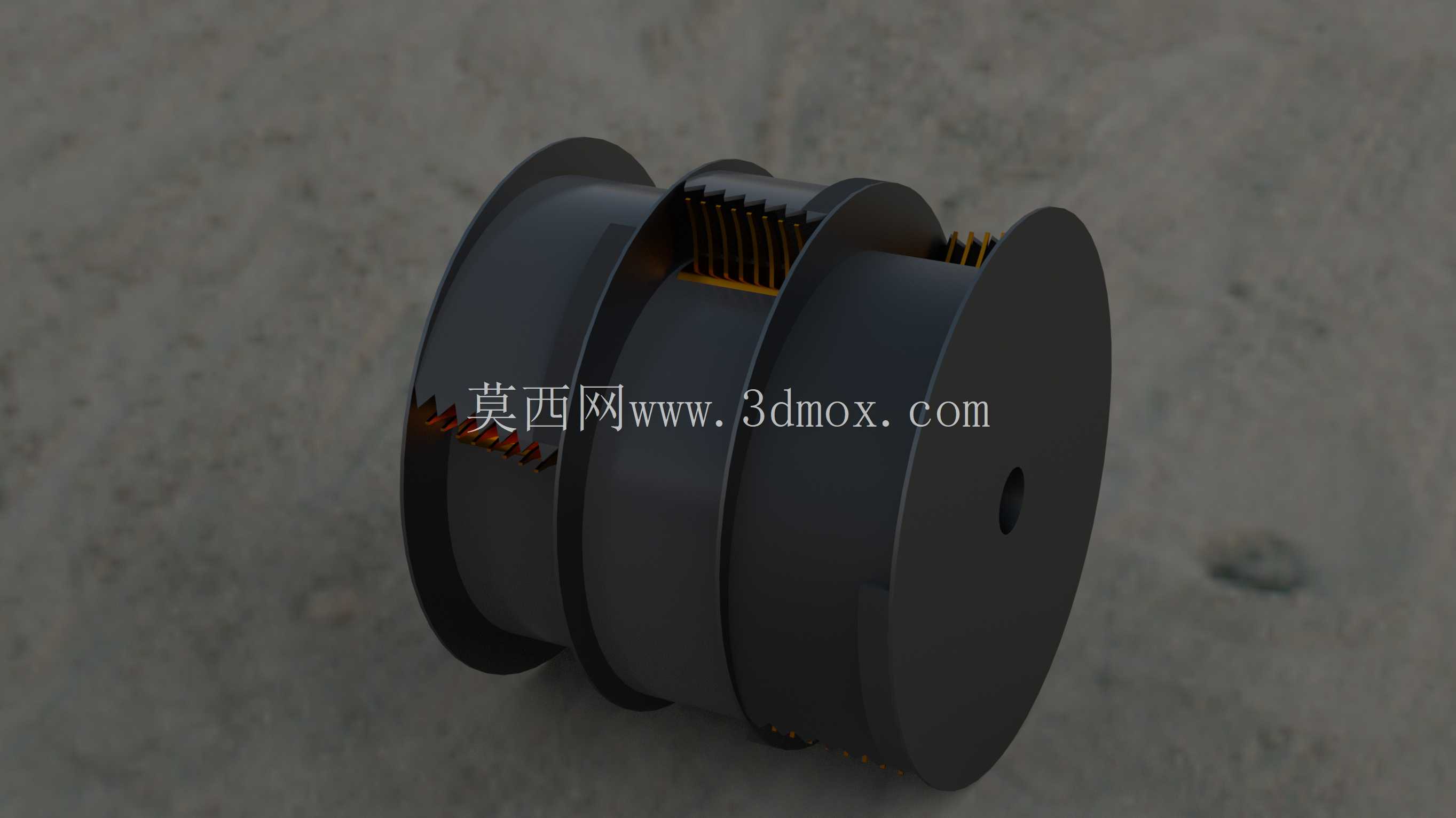

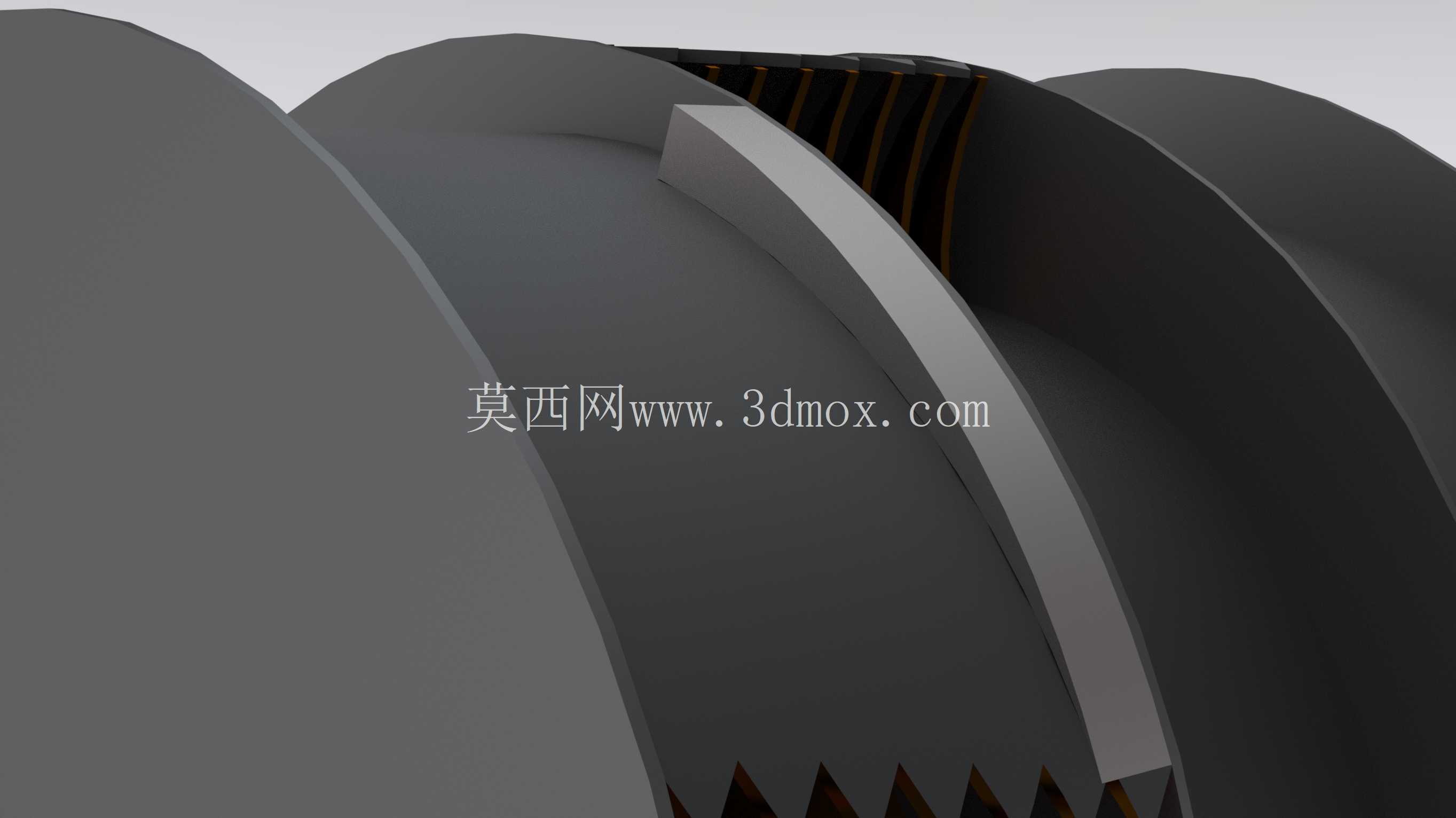

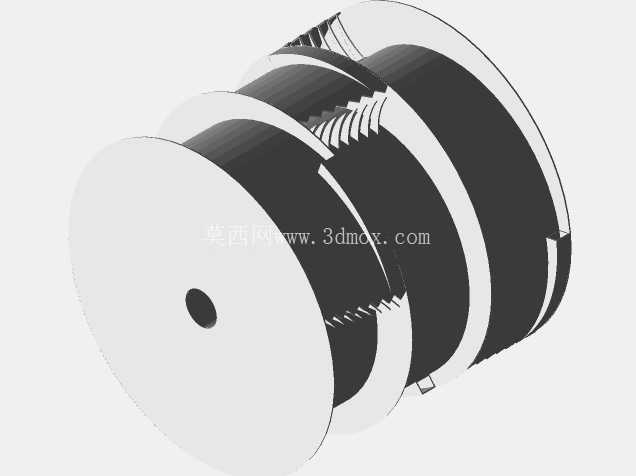

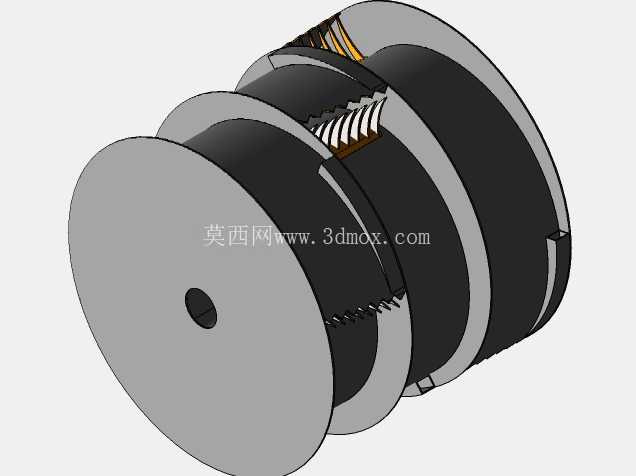

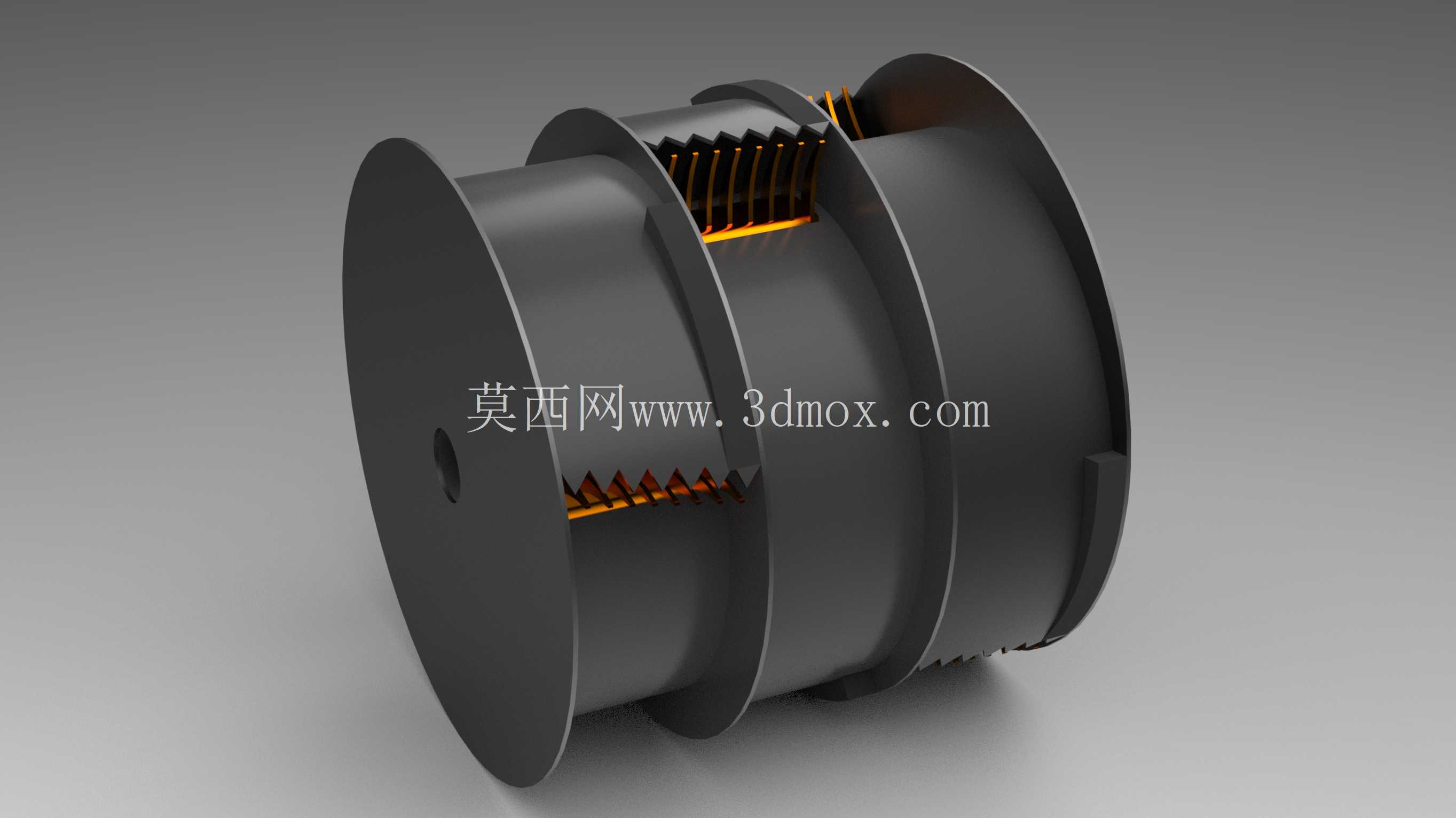

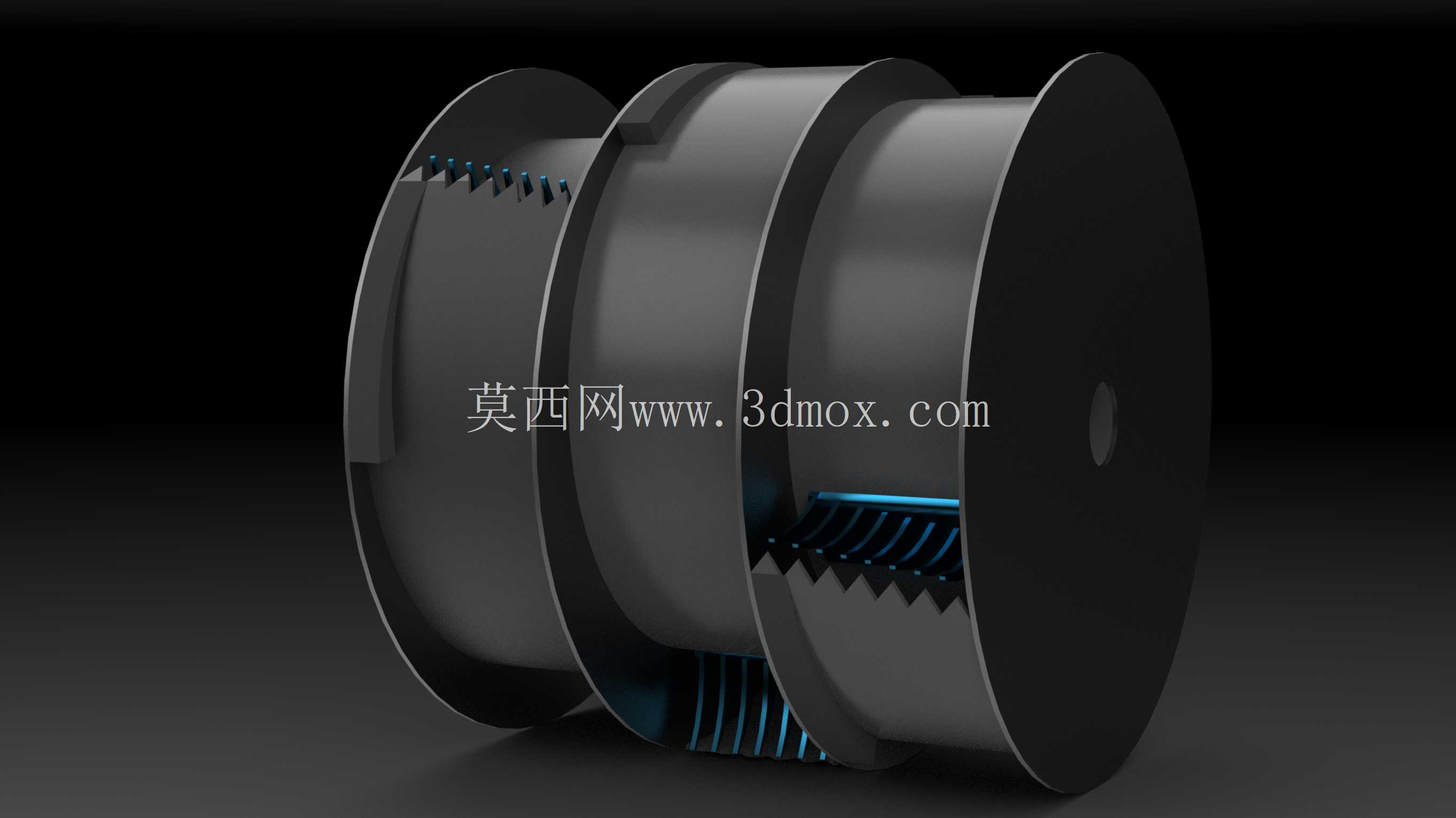

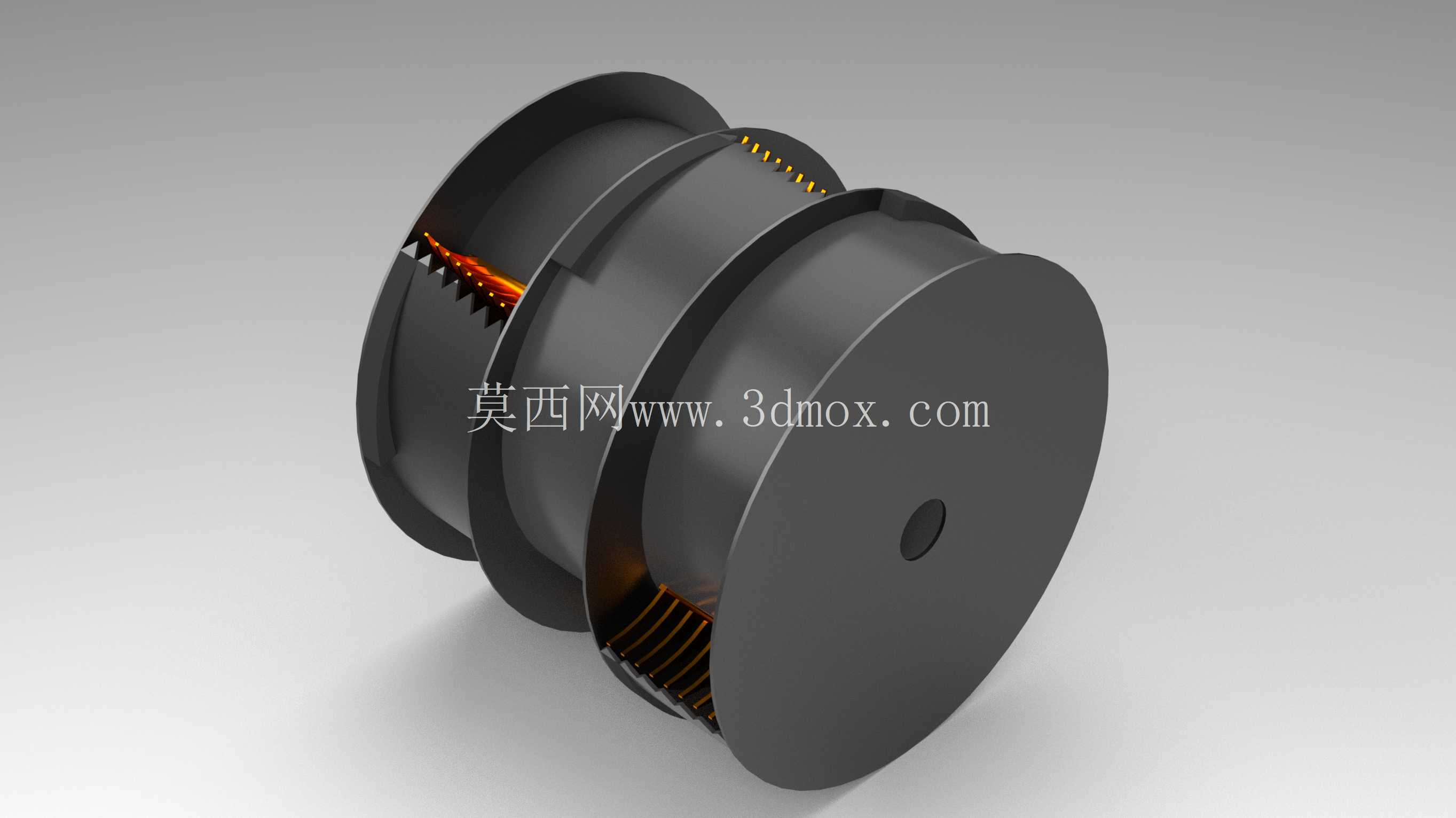

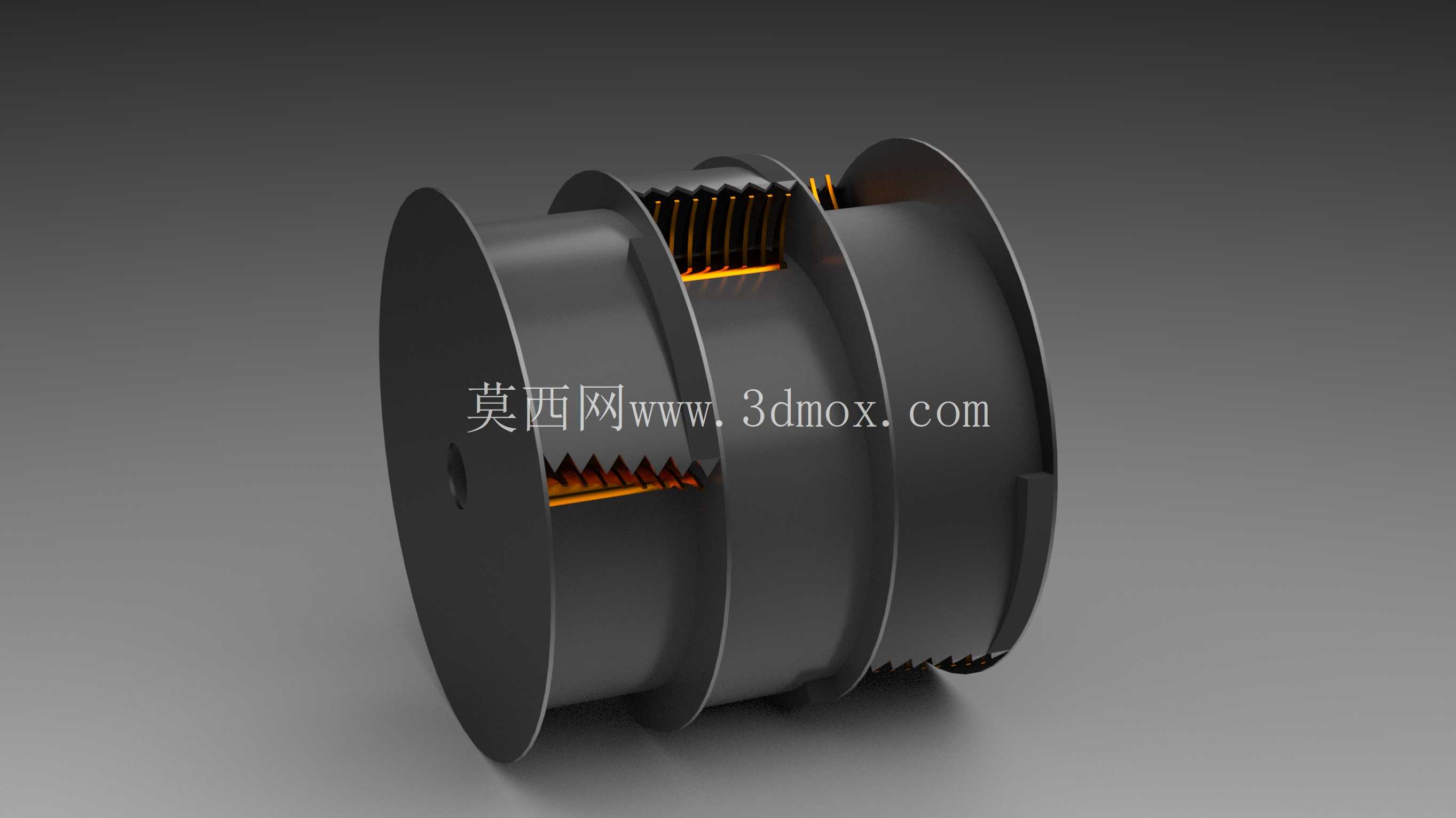

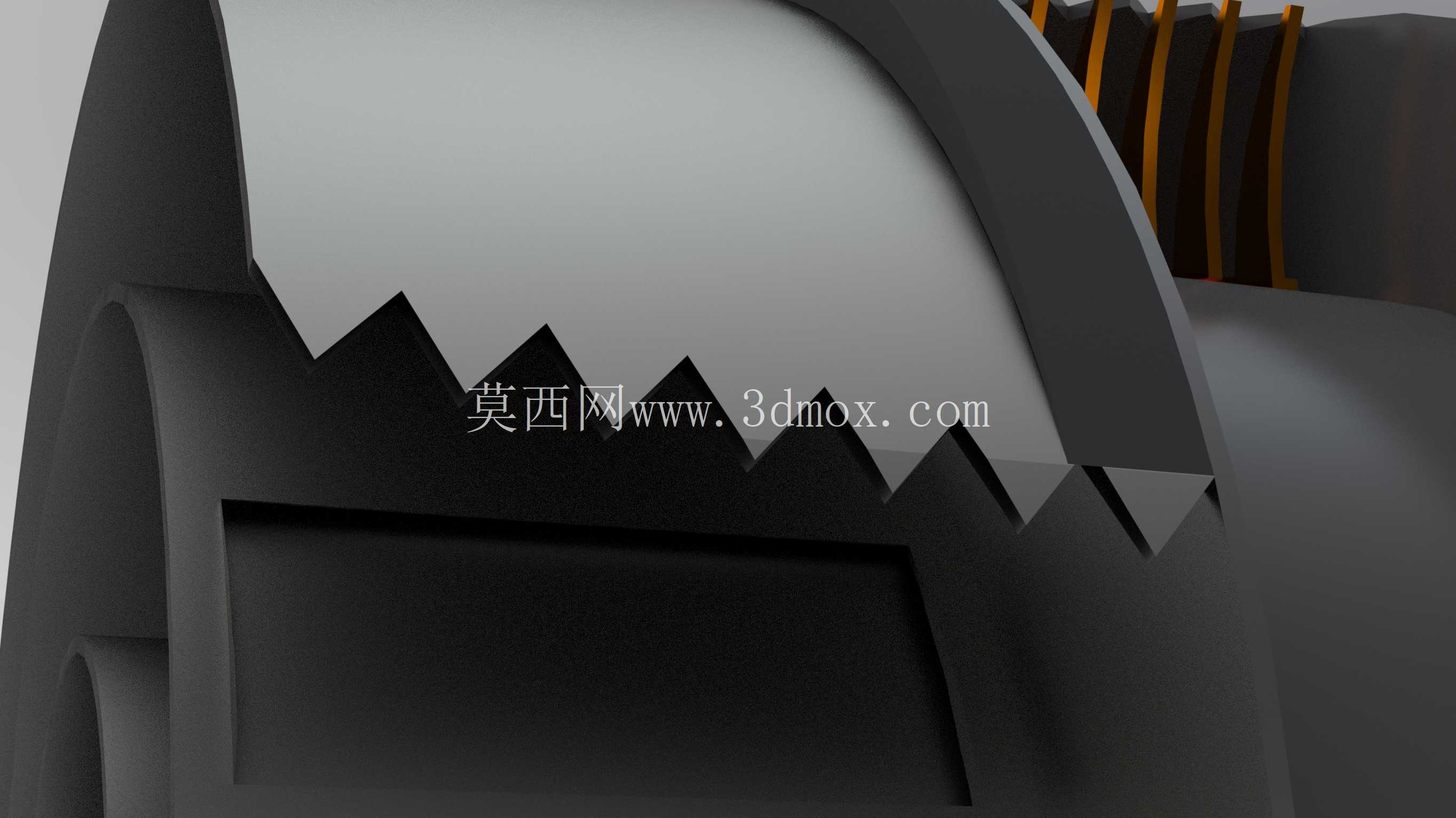

从结构组成来看，整个滚筒采用三段式分体布局，每段滚筒集成一对对称布置的螺旋切削铲，相邻两段的螺旋铲相位差为120度，这种相位排布方式可以让切削作业过程中始终有至少一组铲刃接触星表风化层，切削载荷波动被大幅均化，不会出现整周切削力骤升骤降的情况，既降低了驱动电机的峰值扭矩需求，也减少了作业过程中的振动传递，对星表作业车的姿态稳定十分友好。滚筒的切削铲刃采用一体化成型结构，没有额外拼接可拆卸的刀头，这一设计并非出于成本考量，而是考虑到星表作业环境下没有人工维护更换易损件的条件，一体化结构可以消除连接松动、刀头脱落的故障点，配合CNC一体加工的筒体主体，整个滚筒的结构连接点被压缩到最低，装配环节仅需要完成三段筒体与中心驱动轴的同轴固定，装配公差累积被控制在极小范围内，不需要复杂的现场配装调整。

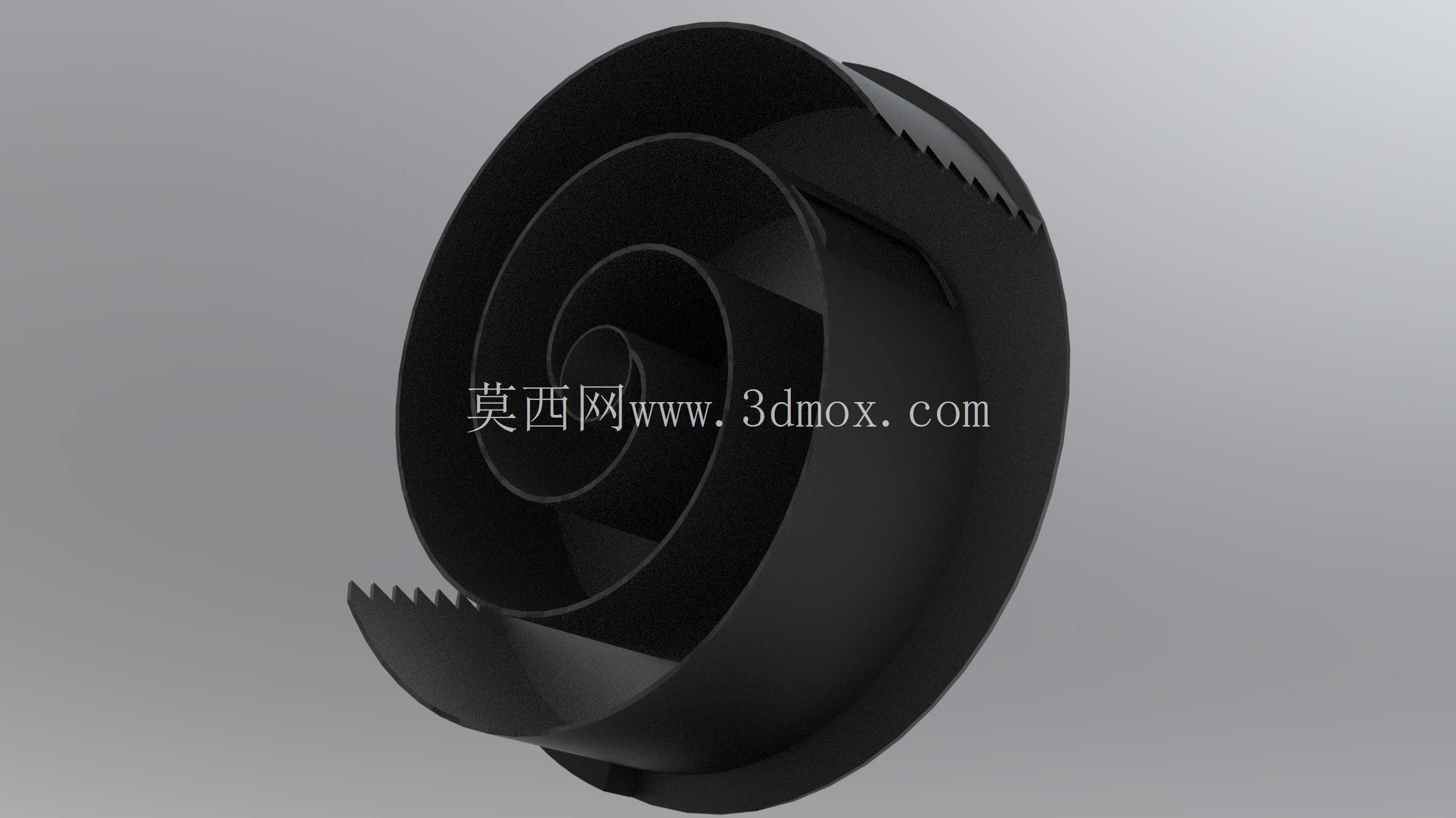

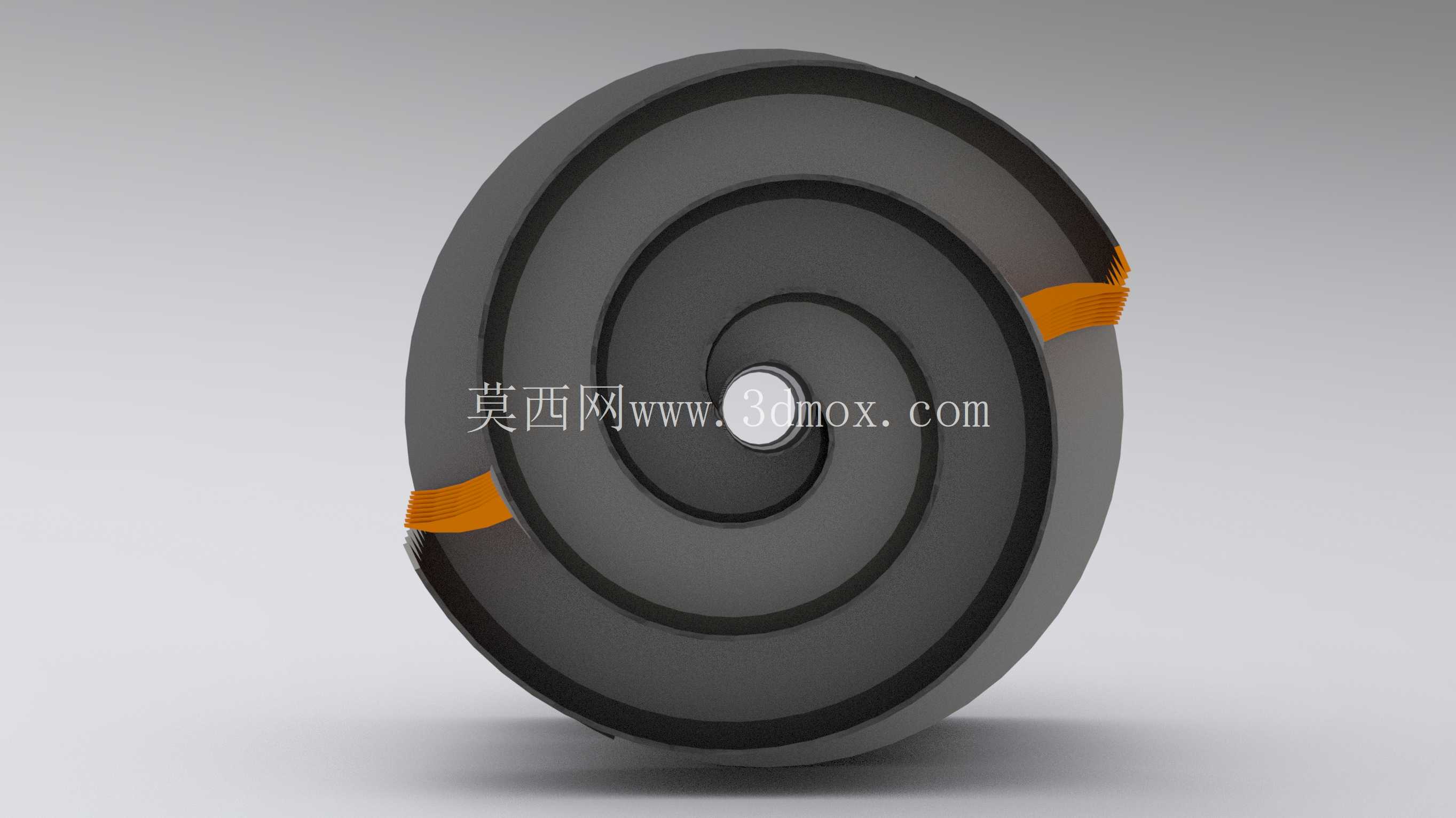

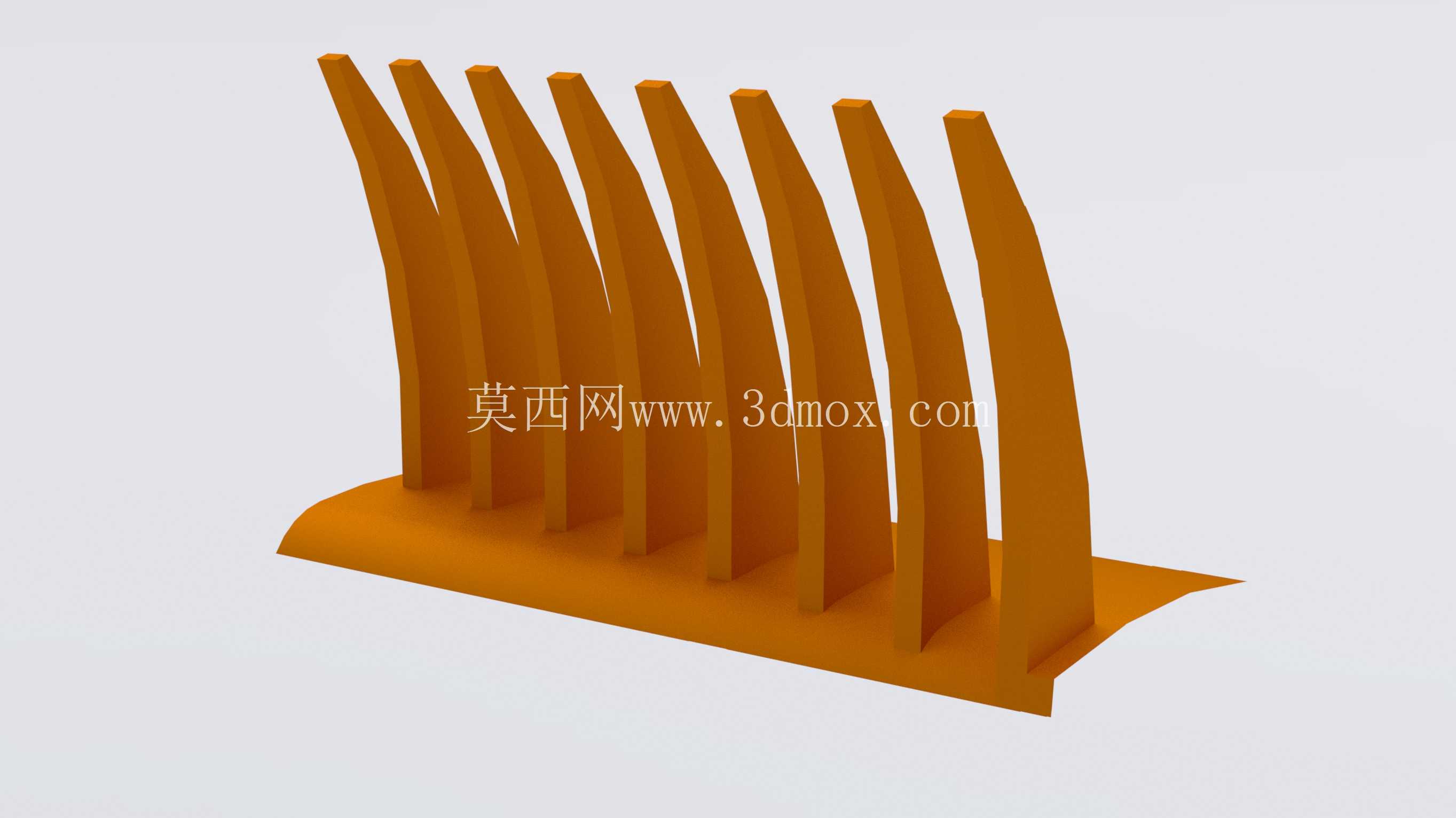

在功能集成层面，这款滚筒没有采用传统挖掘滚筒“切削-输送-集料”的分离式结构，而是将风化层刮削刀、集料容腔、振动电机安装位直接集成在筒体本体上。筒体侧壁预留的螺旋导槽既是切削铲的安装基准，也是风化层进入筒体容腔的导流通道，当滚筒转动时，螺旋铲切削下来的风化层会沿着导槽滑入筒体内部的容腔，不需要额外的输送机构，单组滚筒满容状态下可容纳22.526升风化层，容腔的内壁做了光滑过渡处理，没有直角积料死角，卸料时只需要反向转动滚筒，内部物料就可以顺着螺旋导槽完全排出，不会出现粘料、残料堵腔的问题。筒体上预留的振动电机安装位直接加工在筒体端盖内侧，不需要额外焊接安装支架，作业时振动电机产生的高频微振可以直接传递到整个筒体，既可以避免潮湿风化层粘附在筒壁上，也能辅助切削铲刃切入致密风化层，降低切削阻力。

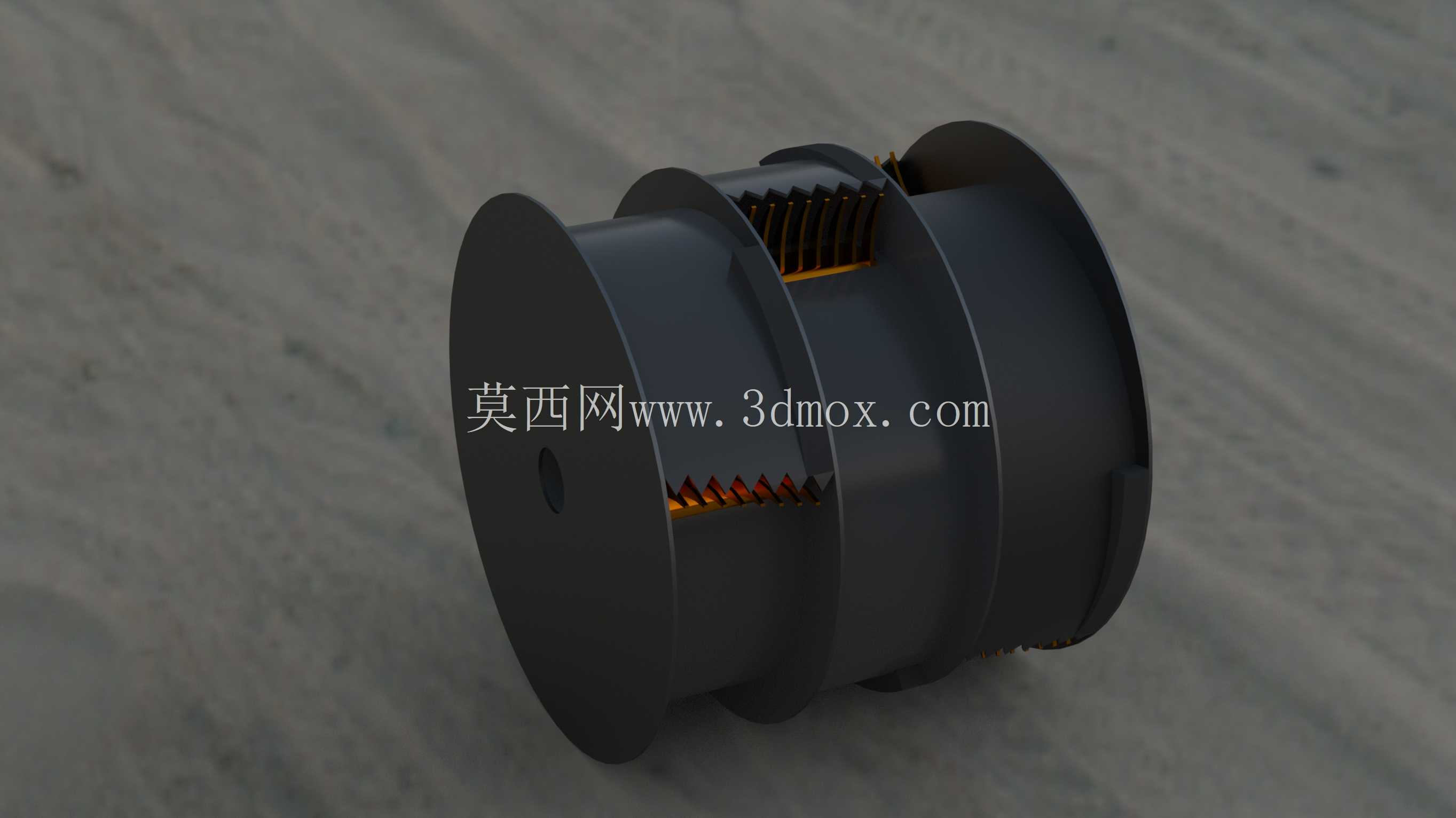

从安装边界与尺寸控制来看，整个滚筒的径向尺寸完全匹配星表作业车的轮距与底盘离地间隙，不会出现滚筒旋转时与底盘结构、行走轮系发生运动干涉的问题，筒体两端的连接轴径采用标准等径设计，可以直接适配常规的行星减速驱动单元，不需要定制特殊的连接法兰。整个滚筒的质量被严格控制在4.92公斤，这个质量指标是经过多轮离散元仿真迭代优化后的结果——如果筒体壁厚过薄，切削硬质风化层时会出现筒体变形、铲刃崩损的问题；如果壁厚过大，整体质量超标会增加驱动负载，同时抬升整机的重心高度，影响低重力环境下的爬坡与越障稳定性。最终的壁厚选择既满足了切削作业的结构强度要求，也将整体质量控制在驱动单元与整车配重的允许范围内，筒体上的减重槽采用环形均匀排布，没有破坏筒体的整体扭转刚度，即使在单侧铲刃遇到硬质石块产生偏载时，筒体也不会出现扭转变形。

在实际作业适配性上，这款滚筒的切削角度经过多轮仿真验证，螺旋铲的切削前角既可以保证顺利切入松散风化层，也不会因为前角过大导致铲刃在遇到致密结块时出现卡滞。三段式螺旋铲的排布还可以实现连续切削，不会出现整周空程的情况，在相同转速下，集料效率比单螺旋结构的滚筒提升近40%，同时驱动扭矩的波动幅度降低60%以上，对驱动电机的载荷冲击更小，能够有效延长驱动系统的服役寿命。筒体的所有外露棱边都做了圆角钝化处理，避免在装配、转运过程中出现磕碰损伤，也不会在作业过程中刮蹭到作业车的线缆、传感器等外围部件。
