起重作业用滑轮式吊钩总成结构设计

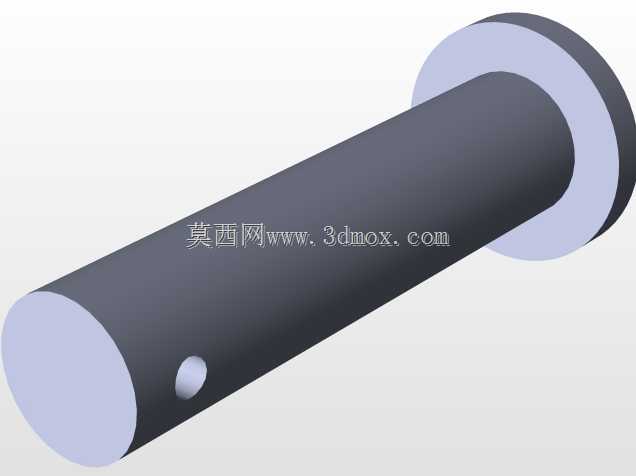

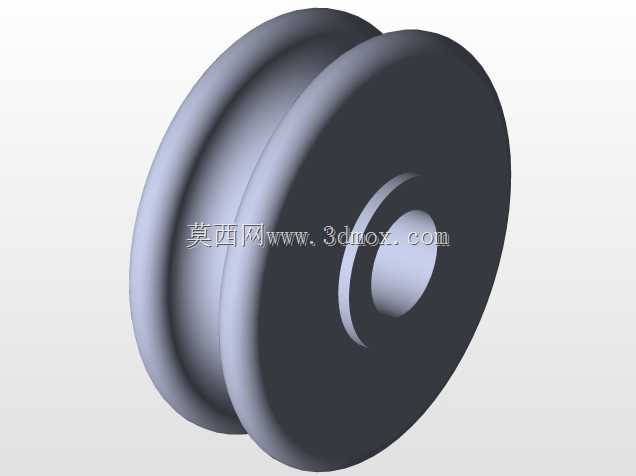

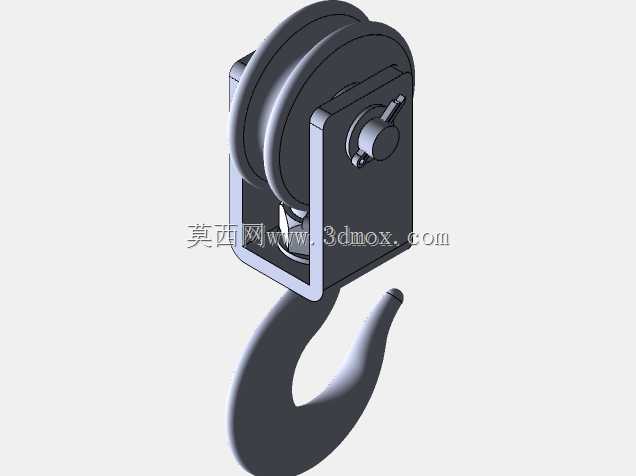

在车间重型工件转运、港口集装箱装卸、基建现场建材吊装这类常规起重作业场景里，吊钩总成是直接承接载荷、连接起升钢丝绳与被吊物的核心执行部件，整套结构的可靠性直接决定起重作业的安全边界，设计阶段需要同时兼顾载荷传递效率、转动灵活性与日常维护便利性。这套吊钩总成采用单滑轮组集成式结构，滑轮直接嵌入两侧护板形成的安装腔体内，护板采用加厚钢板折弯焊接成型，既作为滑轮的支撑基座，也作为吊钩横梁的安装载体，省去了额外的连接支架，整体结构紧凑，能适配多数中小吨位桥式起重机、汽车吊的起升机构安装需求。从功能设计逻辑来看，滑轮槽型严格匹配常规起重钢丝绳的直径公差，槽面做了圆弧过渡处理，避免钢丝绳在收放过程中出现硬弯折、过度磨损的问题，滑轮内置的转动副采用自润滑轴承结构，无需频繁加注润滑脂即可保证滑轮在满载状态下灵活转动，减少钢丝绳与滑轮槽之间的滑动摩擦，延长钢丝绳的使用寿命。吊钩部分采用锻造钩体结构，钩身的弯曲弧度经过载荷验算，钩尖位置设置了防脱挡片的安装位，可直接加装标准防脱装置，避免吊装过程中吊索具从钩口滑脱，吊钩与横梁的连接位置设置了推力轴承，保证吊钩在承载状态下可360度水平转动，方便作业人员调整被吊物的朝向，无需反复调整起重机站位。安装边界方面，两侧护板顶端设置了对称的连接销孔，可直接与起重机的起升动滑轮组或者吊钩吊架连接，整体外形宽度控制在常规起重机吊钩的通行尺寸范围内，不会与起重机的臂架头部、钢丝绳导向架发生运动干涉，护板侧面预留了润滑油注油孔，日常维护时无需拆解总成即可对滑轮轴承、吊钩推力轴承加注润滑脂。整套结构的载荷传递路径清晰，钢丝绳的载荷通过滑轮轴传递到两侧护板，再经护板传递到吊钩横梁，最终由吊钩本体传递到被吊物，所有受力位置均做了应力分散处理，避免出现应力集中导致的结构开裂问题，适配多数常规中小吨位起重作业的载荷需求，可直接作为起升机构的末端吊具使用，也可作为起重设备吊具改装、非标吊装方案设计的参考结构。
