多卡位线缆理线固定支架结构设计

在通讯机房布线、桌面外设走线、小型设备内部线束排布场景中，线缆杂乱堆叠一直是影响运维效率、带来安全隐患的常见问题，这款多卡位理线支架正是针对这类小间距线缆规整需求开发的结构件。从实际使用场景出发，这类支架常被安装在机柜内侧走线槽旁、桌面下沿走线区域、3D打印设备或小型电子装置的壳体内部，用来梳理直径匹配的细径线缆，避免多根线缆互相缠绕拉扯，降低接头处因线缆自重拖拽出现松脱的概率，同时也能让布线区域的散热风道更顺畅，减少线缆堆叠带来的积热问题。

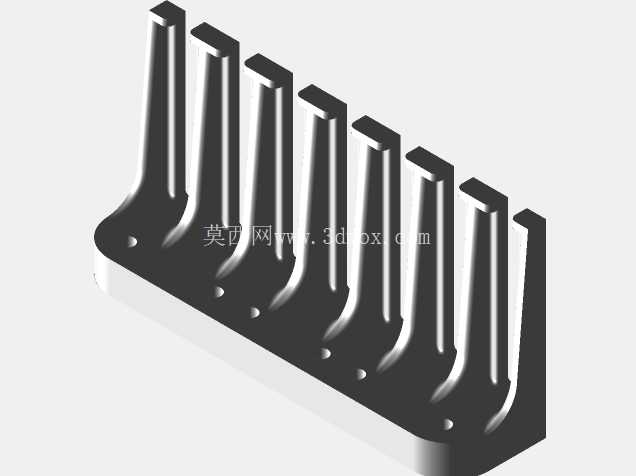

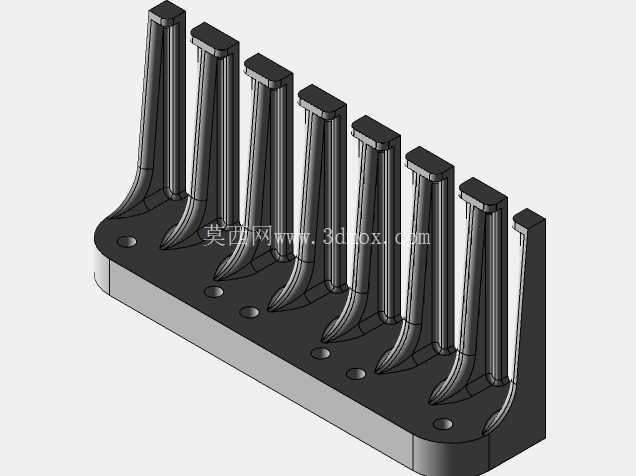

从结构设计逻辑来看，这款支架采用一体式底座加弧形卡位立臂的布局，底座为长条形平板结构，沿长度方向均匀分布沉头安装孔，安装时可通过螺丝将支架牢牢固定在安装基面，沉头孔的设计能让螺丝头部完全没入底座平面，不会凸起干涉线缆排布，也避免螺丝头部刮伤线缆外皮。每两个相邻立臂之间形成独立的线缆卡位槽，立臂靠近底座的位置做了大弧度过渡曲面，而非直角衔接，一方面能降低注塑或机加工过程中的应力集中问题，提升结构件本身的强度，另一方面弧形面能和线缆外圆形成更柔和的接触，避免直角棱边长期挤压线缆造成外皮破损，尤其适合带PVC软外皮的信号线缆、耳机线这类对弯折、挤压比较敏感的线材。

尺寸边界上，这款支架的卡位间距设置为7.6毫米，这个尺寸刚好能容纳绝大多数3.5毫米直径的耳机线、细径信号传输线、小型设备电源线，单卡位可容纳1-2根同规格线缆，整排共设置8个独立卡位，可同时梳理十根左右的细径线缆，完全能满足单工位桌面外设、小型通讯模块的布线需求。底座的厚度经过受力校核，在通过两端螺丝紧固的情况下，即使所有卡位都布放满线缆，底座中部也不会出现明显的下弯变形，立臂的高度经过优化，既能够保证线缆卡入后不会从卡位上方脱出，又不会过高造成材料浪费、占用过多安装空间。立臂的顶端做了小角度的外扩导向斜角，布线时不需要刻意对准卡位槽，只要将线缆顺着斜角向下按压，就能顺利滑入卡位，大幅提升布线操作的效率，后期维护更换线缆时，也能很方便地将单根线缆从卡位中取出，不需要拆卸相邻的其他线材。

从实际选型适配的角度来说，这款支架不需要额外搭配绑线带、理线夹等辅件，单一部件就能完成多根线缆的有序固定，相比传统的粘式理线夹，它的螺丝安装方式固定强度更高，不会因为长期使用出现粘胶老化脱落的问题，适合长期固定的布线场景；相比开放式的走线槽，它的独立卡位能将每根线缆分隔开，后期排查线路时能快速定位对应线缆，不会出现多根线缆缠成一团需要逐一梳理的情况。在建模过程中，所有的衔接圆角、安装孔位、卡位尺寸都做了参数化关联，如果需要适配不同直径的线缆，只需要调整卡位间距、立臂高度的参数，就能快速衍生出不同规格的同系列理线支架，不需要重新搭建整体结构，能大幅缩短同类型产品的开发周期。结构上所有壁厚都保持均匀一致，不管是采用注塑量产还是3D打印打样，都能避免出现壁厚不均导致的缩痕、打印翘曲等问题，立臂和底座的衔接处做了局部加厚处理，能承受线缆卡入、取出时的侧向掰扯力，不会出现立臂从底座根部断裂的情况，整体结构的耐用性完全能满足日常布线场景的长期使用需求。
