电吉他实木琴身结构三维设计模型

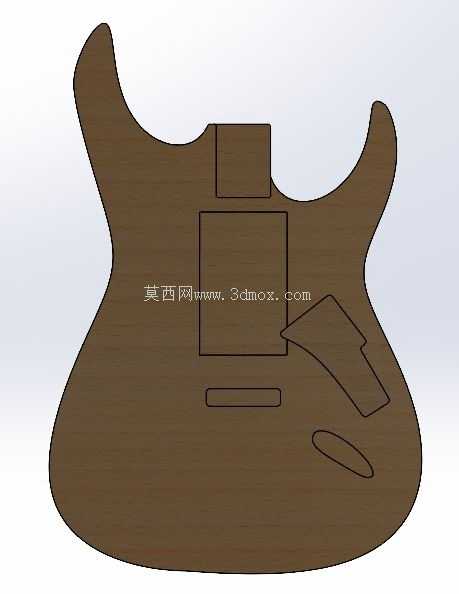

　　该模型为电吉他核心承载部件琴身的三维结构设计，整体采用经典双缺角流线型轮廓，这类轮廓设计最早适配高把位演奏的握持需求，在现代电声乐器生产领域，琴身作为所有功能组件的安装基体，其结构精度直接决定整琴装配公差与最终演奏手感。从结构布局来看，模型预留了标准双线圈拾音器的方形安装沉槽，槽位深度匹配常规拾音器的安装高度，无需二次铣削即可完成拾音器的嵌入式固定，沉槽边缘预留0.2mm的涂胶密封间隙，可避免后续漆面处理时渗漆影响拾音器安装精度。琴身中部的矩形区域为琴颈连接安装位，采用螺栓连接式的贴合面设计，贴合面平面度公差控制在0.05mm以内，保证琴颈与琴身连接后无相对错位，避免出现弦距偏移、打品等常见装配问题。

　　琴身右侧的斜向开槽为控制电路仓走线槽，槽体走向从拾音器仓延伸至琴身下部的输出接口位，槽内预留3mm的走线空间，可容纳电位器、档位开关的连接线材，同时槽体边缘做R1圆角处理，避免穿线时划伤线材绝缘层。下部的椭圆形沉槽为前臂靠位的人体工学切削区，该区域深度根据成年演奏者前臂贴合弧度设计，长时间握持演奏时不会出现硌手的问题，琴身整体厚度采用行业通用的45mm标准尺寸，适配市面上绝大多数常规规格的琴桥、颤音系统安装，无需额外调整安装孔位。

　　从设计思路上，该模型完全遵循量产电吉他的加工工艺逻辑，所有沉槽、开孔的拔模角度均设置为1.5度，适配CNC铣削加工的走刀路径，无需后续人工修型即可直接用于生产加工，琴身外轮廓的曲面过渡采用G2连续曲率，保证漆面喷涂后不会出现曲面折痕影响外观质感。在实际应用场景中，该结构既可以作为入门级量产电吉他的琴身加工基准，也可用于定制化手工吉他的改型设计基础，设计师可在该基础轮廓上调整拾音器布局、琴身配重区域的厚度，适配不同音乐风格的演奏需求，比如重金属风格演奏可在琴身背部增加配重仓安装位，平衡整琴重心避免头重脚轻，爵士风格演奏则可适当增加琴身厚度提升腔体共鸣效果。

　　模型的安装边界完全符合行业通用互换标准，琴颈连接位的四个螺栓孔位间距采用标准56mm规格，可适配市面上绝大多数量产螺栓连接式电吉他琴颈，琴桥安装位的孔位间距适配常规固定式琴桥与单摇颤音系统，输出接口位的开孔直径为12mm，匹配标准6.35mm音频接口的安装螺母尺寸，所有安装位的位置公差均控制在0.1mm以内，保证各组件装配后同轴度符合使用要求。从材质适配角度，该结构可直接用于桤木、桃花心木、椴木等常见电吉他琴身木材的加工，不同材质仅需调整切削参数即可，结构本身无需修改，同时模型预留的漆面厚度空间为0.3mm，适配聚氨酯、硝基漆等常见乐器漆面的喷涂厚度，不会出现漆面过厚导致组件安装错位的问题。
