轻量化镂空3D打印耗材收纳线轴结构

日常桌面级FDM3D打印作业中，耗材线轴是直接影响打印流畅度的配套承载部件，不少打印从业者都遇到过劣质线轴卡滞、转动惯量过大导致送丝阻力波动，最终引发层厚不均、断丝等打印缺陷的问题，这款优化设计的线轴正是针对这类实际作业痛点开发的承载结构。从实际应用场景来看，这类线轴既可以适配桌面级FDM设备的顶部挂架安装位，也能配合独立耗材架放置在设备侧方，兼容常规1.75mm、2.85mm直径的PLA、ABS、PETG等各类常见打印耗材卷，覆盖个人创客工作室、小型3D打印服务工坊、教学实训场景下的耗材承载需求。

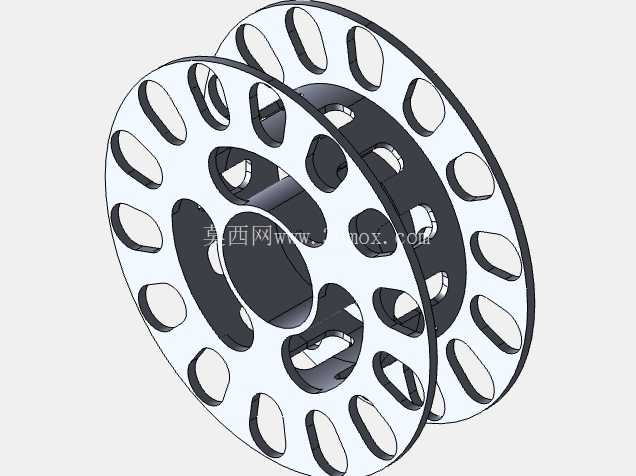

设计阶段首先围绕快速打印与耗材节省两个核心目标做结构优化，整体采用双侧辐条式镂空结构，摒弃了传统实心线轴侧壁的冗余材料设计，双侧法兰盘上均匀排布长圆形镂空孔，这些孔位并非随意开设：首先是大幅减少打印线轴本身所需的耗材用量，相比同尺寸实心侧壁线轴，材料消耗可降低六成以上，打印制作时长缩短近一半；其次均匀分布的镂空孔有效降低了线轴整体自重，转动惯量随之减小，送丝机构牵引耗材转动时的阻力波动更小，不会因为线轴惯性过大拉扯耗材导致送丝步进电机丢步，尤其在高速打印工况下，低惯量的线轴能更好匹配快速送丝、回抽的动作节奏，减少耗材拉扯形变带来的打印瑕疵。

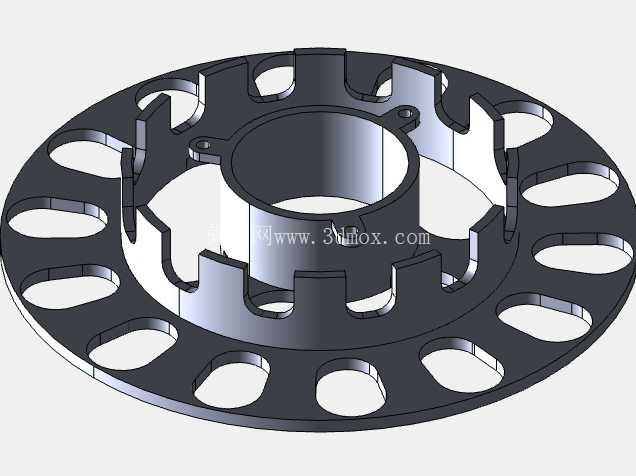

结构细节上，线轴的中心轴套部分做了加厚加强处理，轴孔尺寸适配市面上绝大多数通用耗材架的支撑轴径，安装后径向跳动量控制在极小范围内，转动过程不会出现偏心晃动的问题；双侧法兰盘的边缘做了微小的翻边凸起，能够对耗材卷形成侧向限位，避免耗材在转动过程中从侧边滑出卡滞，法兰盘的间距严格匹配标准1kg装耗材卷的宽度，既不会因为间距过大导致耗材卷轴向窜动，也不会因为间距过小夹滞耗材卷导致转动不畅。线轴的中间绕线筒表面做了细微的防滑纹理处理，耗材卷内层不会因为线轴空转出现松脱乱线的问题，哪怕是剩料不多的小卷耗材，也能和线轴保持同步转动，不会出现内层耗材松脱缠绕的故障。

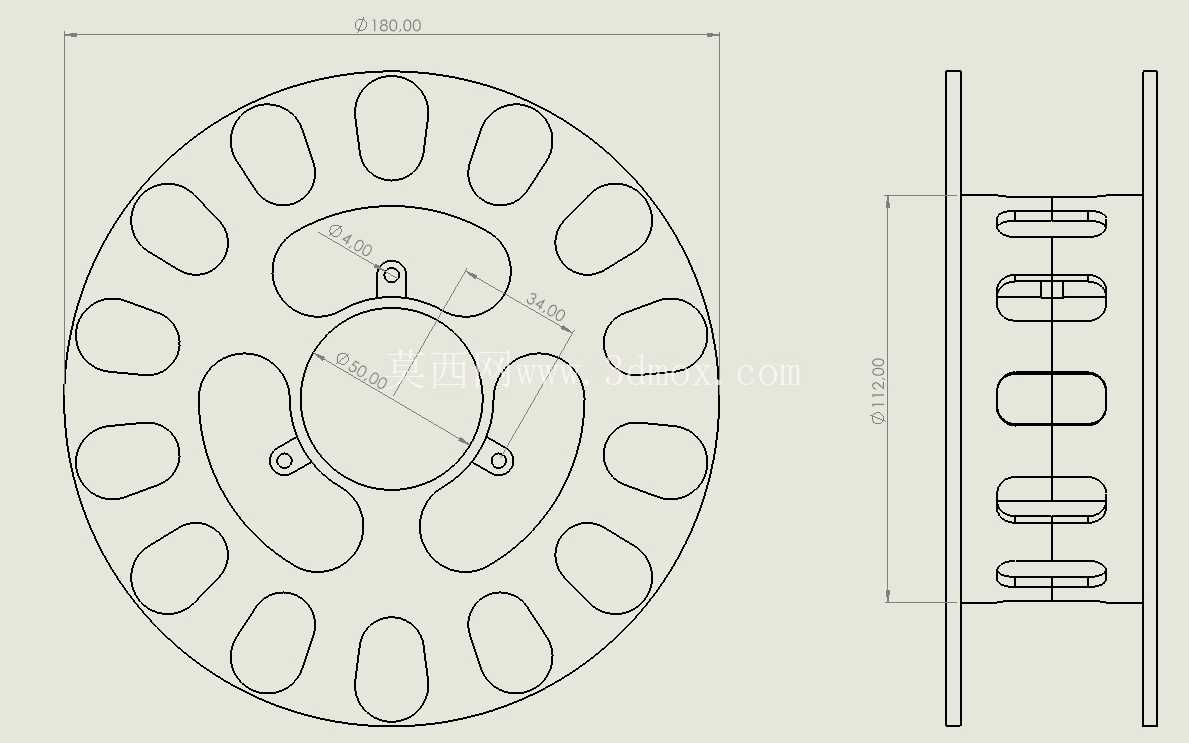

从安装边界来看，这款线轴的整体外径适配常规1kg耗材卷的缠绕直径，不会因为尺寸过大无法放入设备配套的耗材仓，也不会因为尺寸过小导致耗材弯折半径过小引发耗材脆断；中心轴孔的长度做了适配优化，既可以穿入直径20mm以内的金属支撑轴，也能配合3D打印的塑料支架轴使用，不需要额外定制专用的安装配件，现有常规的耗材支撑结构都能直接兼容。实际使用中，这种镂空结构还有额外的实用优势：打印过程中可以透过镂空孔直接观察剩余耗材的余量，不需要拆下耗材卷就能判断是否需要提前备料更换，避免打印中途耗材耗尽导致的工件报废；同时镂空结构减少了耗材和线轴侧壁的接触面积，在潮湿环境下存放耗材时，空气流通性更好，能减少耗材贴壁受潮的概率，一定程度上降低耗材因为吸湿变脆导致的打印断丝风险。

结构强度方面，虽然做了大面积镂空，但辐条的排布经过受力校核，每个镂空孔之间的连接筋都做了圆角过渡，避免应力集中，哪怕满卷1kg的耗材装载后，长期放置也不会出现法兰盘变形、辐条断裂的问题，线轴可以重复多次使用，打印完一卷耗材后可以将新的耗材卷固定在该线轴上，替代原厂一次性的塑料线轴，减少耗材浪费。辐条的受力方向沿着线轴转动的切向排布，转动过程中受力均匀，不会出现单侧受力变形的问题，哪怕是快速转动送丝的工况下，整体结构也能保持足够的刚性，不会出现形变蹭到周边设备部件的问题。
