UR10协作机器人CB3系列腕关节防护盖

在工业机器人的现场运维场景中，协作机器人腕部端盖的意外损坏是产线运维中偶发但影响生产连续性的问题，尤其是在3C电子装配、小型零部件上下料、轻量打磨工位中，UR10这类负载10kg级的协作机器人腕部运动范围大，频繁的姿态调整加上工位周边工装、工件的意外剐蹭，很容易造成原厂腕关节盖开裂、固定孔位崩缺，若等待原厂配件到货往往需要数周周期，会直接造成工位停摆。这款腕关节盖正是针对这类应急替换场景设计的结构件，适配Universal Robots CB3系列UR10机型的腕部安装接口。

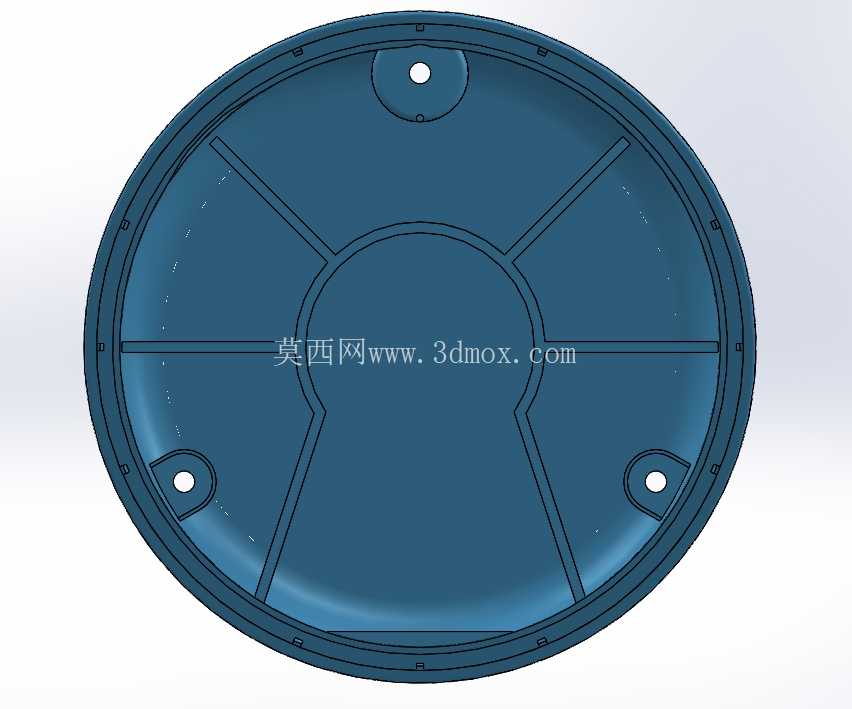

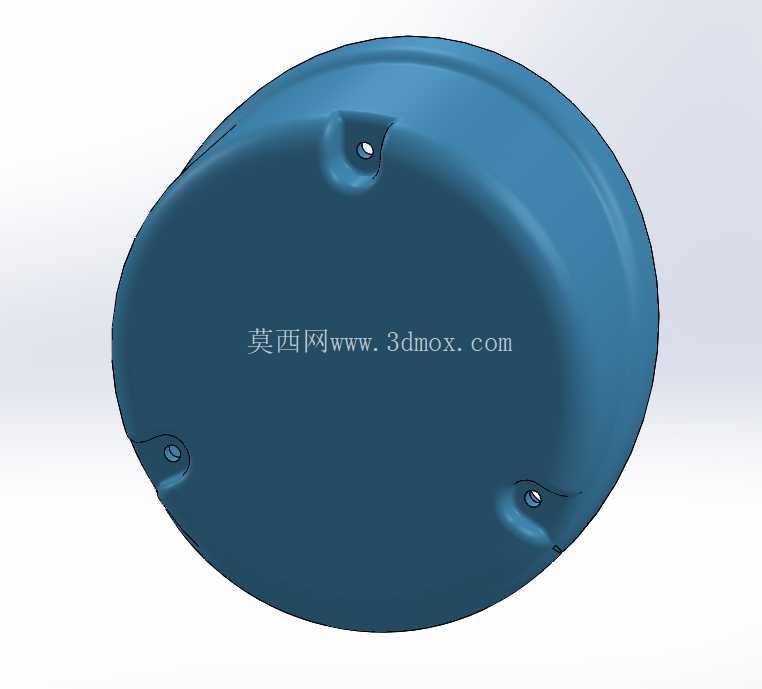

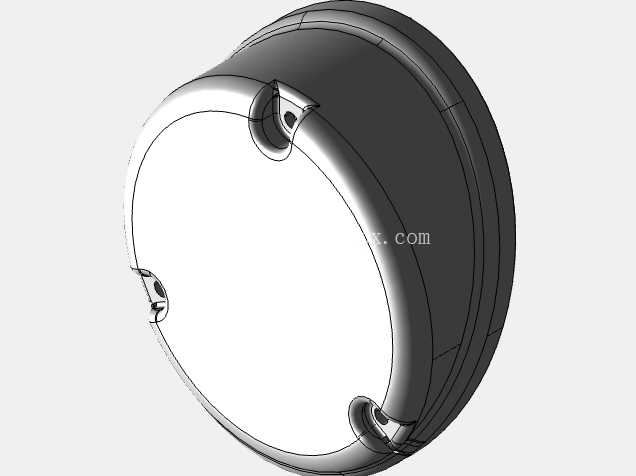

从结构设计逻辑来看，这款端盖没有追求对原厂件的1:1复刻，而是优先保障安装适配性与核心功能的实现。整体采用圆盘式包覆结构，曲面弧度完全匹配腕部末端的回转轮廓，不会在机器人腕部回转、俯仰动作时与周边线缆、快换接头、末端执行器产生运动干涉。端盖上预留的三个沉头固定孔位，位置度严格匹配腕部壳体的原有安装螺柱，安装时无需对原有壳体进行二次打孔、打磨等修改，直接使用原有紧固件即可完成固定，单工位替换作业可在十分钟内完成，大幅降低停线等待的时间成本。

从功能特性层面，这款端盖首先承担腕部内部电气元件的物理防护作用，可阻挡工位环境中的切削碎屑、打磨粉尘、装配工位的螺丝螺母等细小异物落入腕部关节内部，避免异物卡滞关节回转轴承、磨损内部走线的问题；其次可实现基础的电气隔离，避免工位周边的导电工装、工件意外触碰腕部内部裸露的接线端子造成短路信号误触发；同时端盖的曲面结构预留了足够的散热间隙，不会遮挡腕部关节驱动模块的散热路径，保障关节长时间连续运行时的热量可正常散出，不会因为加装替换盖造成关节过热报警。

在安装边界的尺寸控制上，这款端盖的外轮廓最大直径与原厂件保持一致，轴向突出高度控制在原有安装空间范围内，当机器人腕部进行极限角度翻转时，端盖边缘不会与小臂末端的壳体产生磕碰，也不会干涉末端快换盘、夹爪、吸盘等执行器的安装基准面，安装后腕部的整体运动包络范围与原厂状态完全一致，不需要重新调整工位的安全围栏位置、工件摆放点位以及机器人的运动轨迹程序，替换后可直接恢复原有生产作业。

需要明确的是，这款端盖定位为临时应急替换配件，其结构强度、材质散热性能与原厂配件存在一定差异，仅适用于原厂配件到货前的过渡使用，不可作为长期替代件用于高负载、高运行节拍的连续生产场景，在原厂配件到位后需及时更换，避免长期使用造成关节内部元件的隐性损伤。在实际建模过程中，结构设计优先保证了安装孔位的位置公差，曲面部分做了适当的工艺简化，降低加工难度，若采用3D打印方式制作，可选择PETG、ABS等具备一定韧性的工程材料，即可满足临时使用的强度需求，安装时需注意紧固件的锁紧力矩，避免力矩过大造成端盖安装柱开裂。
