轨道砂光机与ShopVac吸尘器连接适配接头

在木工打磨、金属表面抛光、腻子层整平这类作业场景里，轨道砂光机作业时产生的粉尘如果直接散逸，不仅会造成作业区域扬尘超标，还会加速砂盘磨损，甚至影响操作人员的职业健康，配套工业吸尘器做源头集尘是目前车间里最通用的解决方案，但不同品牌设备的接口口径、连接锥度往往没有统一标准，经常出现砂光机排尘口和吸尘器软管无法直接对接的问题，这个适配接头就是为解决这类接口不匹配问题设计的。

从实际使用需求出发，这个接头的核心功能是实现轨道砂光机排尘端与ShopVac系列吸尘器软管的密封连通，让砂光机打磨产生的粉尘可以直接通过接头进入吸尘器集尘桶，避免粉尘从连接缝隙泄漏。设计时首先考虑的是两端的连接可靠性：对接砂光机的一端，完全贴合轨道砂光机排尘口的外轮廓弧度，采用过盈配合的方式卡接在排尘口外侧，不需要额外加装卡箍就能保证连接后不会因为砂光机工作时的振动脱落，同时接缝处的贴合度足够高，正常集尘负压下不会出现漏风泄压的问题，保证吸尘器的集尘效率不会因为接口漏损下降。对接吸尘器软管的一端，匹配ShopVac标配软管的接口尺寸，做了适配的阶梯卡位，软管套入后可以卡在对应台阶位置，适配不同插入深度的软管安装需求，同时外壁做了细微的防滑纹路处理，即使手上沾有打磨产生的粉尘，也能顺利将接头插入软管，不会出现打滑难以施力的情况。

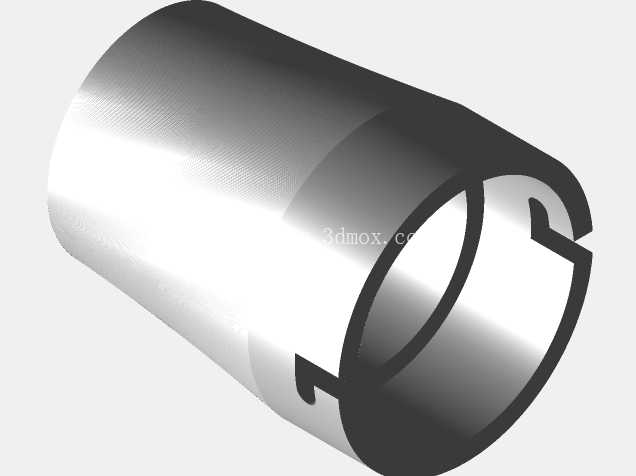

从结构设计思路来看，整个接头采用变径直通结构，中间过渡段做了平滑的锥面导流设计，没有突兀的截面突变，这样粉尘随气流通过接头内部时，不会在变径位置形成涡流积灰，长期使用也不会出现粉尘在接头内部堆积堵塞的问题，气流通过的阻力更小，能最大化保留吸尘器的负压吸力。接头的壁厚设计兼顾了结构强度和安装便利性，整体采用硬质耐磨材质制作，既可以承受日常插拔的磨损，也不会因为砂光机传导的振动出现开裂，同时壁厚控制在合理范围，不会因为接头本身的壁厚导致两端连接的有效通径缩小过多，保证气流通畅。

安装边界方面，对接砂光机端的插入深度控制在15mm以内，不会因为插入过深顶到砂光机内部的排尘通道结构，也不会因为插入太浅导致连接松脱；对接软管端的有效插接长度为25mm，足够保证软管套入后的连接稳定性，接头整体总长度控制在70mm，安装后不会因为长度过长导致砂光机操作时软管磕碰工件表面，也不会因为长度过短导致操作时软管弯折影响气流通路。接头的最大外径不超过40mm，在狭窄的作业空间里操作砂光机时，接头不会和工件边缘、作业台架发生干涉，不会影响正常的打磨走刀动作。

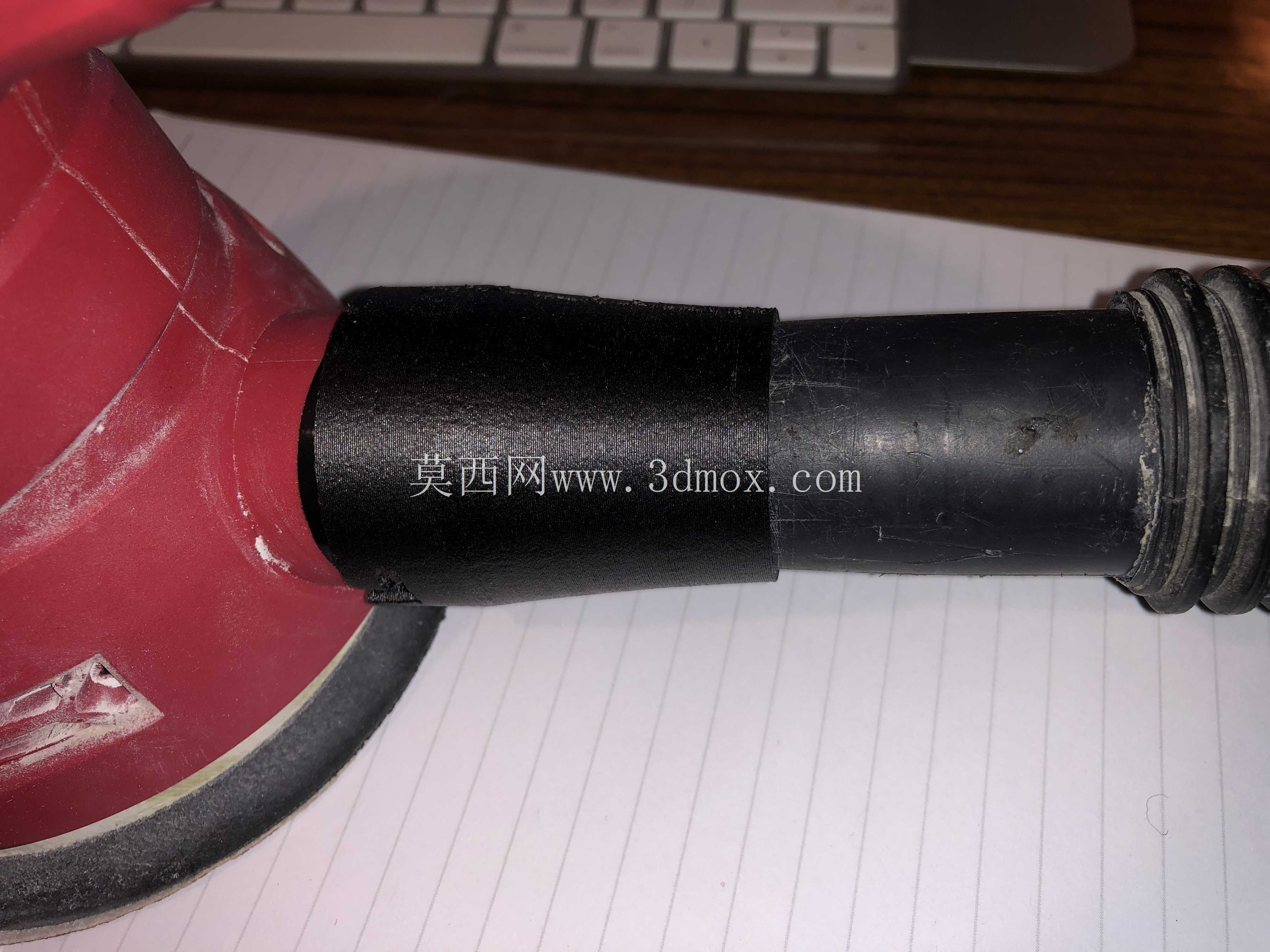

实际使用中，这个接头不需要额外的固定件或者密封件，直接对准两端接口插接到位就可以投入使用，拆装都很方便，打磨作业结束后可以直接拔下接头清理，不需要复杂的维护。针对不同作业场景的需求，接头的密封面做了细微的倒角处理，即使砂光机排尘口因为长期使用有轻微的磨损变形，接头也能通过自身的配合公差补偿一定的尺寸偏差，保证连接的密封性。不同于市面上通用的变径转接头，这个适配结构完全针对轨道砂光机和ShopVac吸尘器的接口尺寸做了匹配，不需要额外缠绕生料带或者加装密封胶圈就能达到理想的密封效果，减少了额外辅件的使用成本，也避免了密封胶圈老化脱落被吸入吸尘器的风险。在长时间连续打磨作业中，接头可以稳定传递集尘负压，作业区域的粉尘浓度可以控制在很低的水平，既改善了作业环境，也减少了粉尘附着在砂盘表面导致的打磨效率下降问题，间接延长了砂盘的使用寿命。
