激光切割拼装复古上单翼航模骨架结构

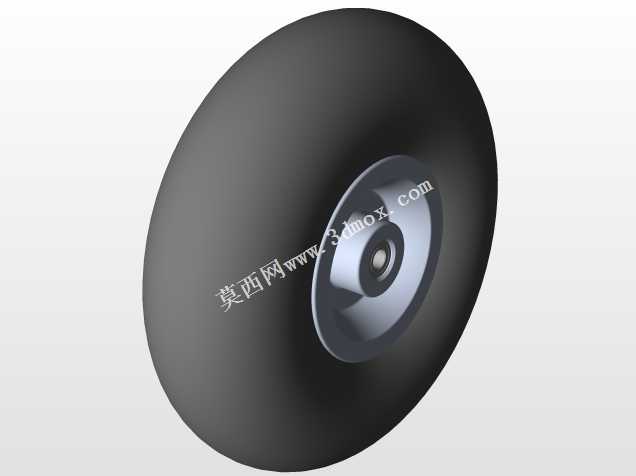

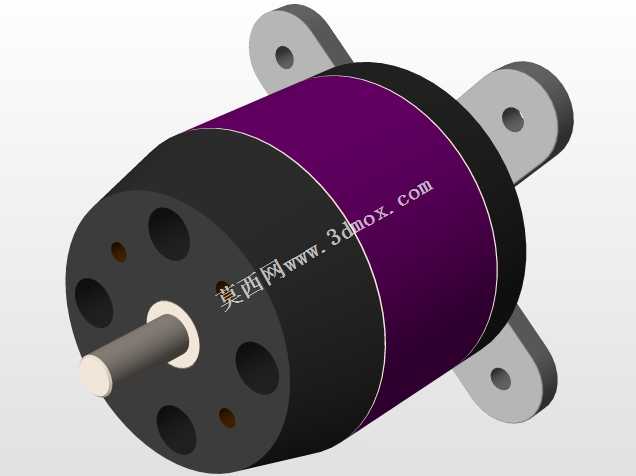

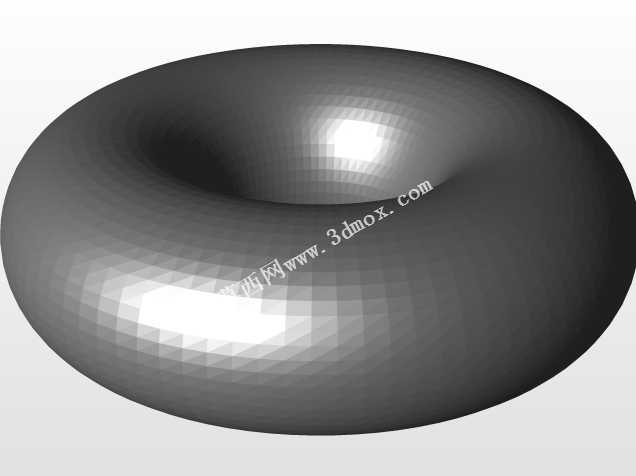

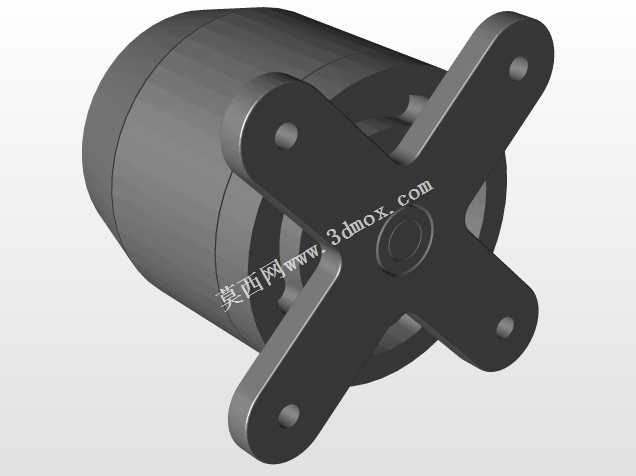

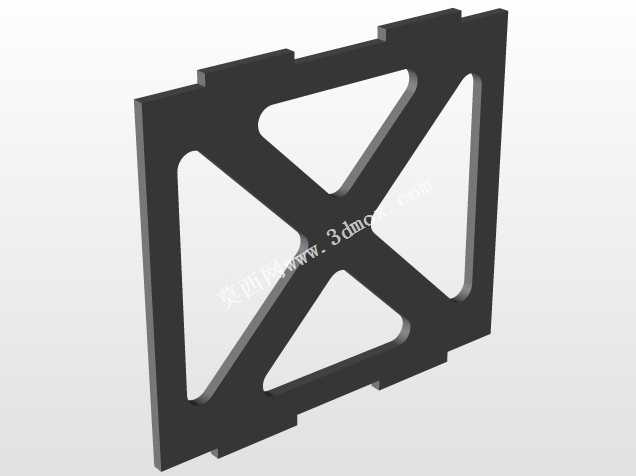

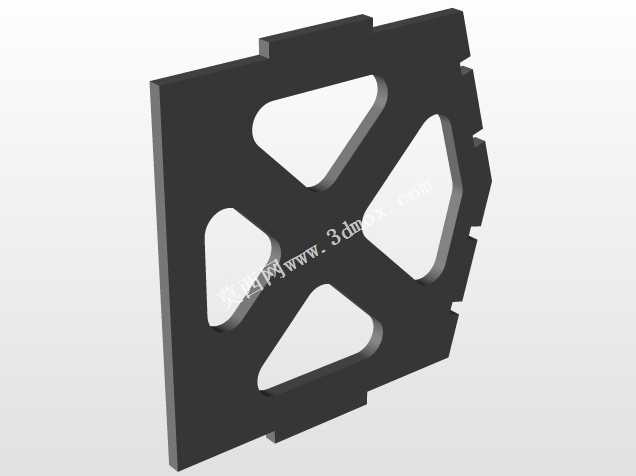

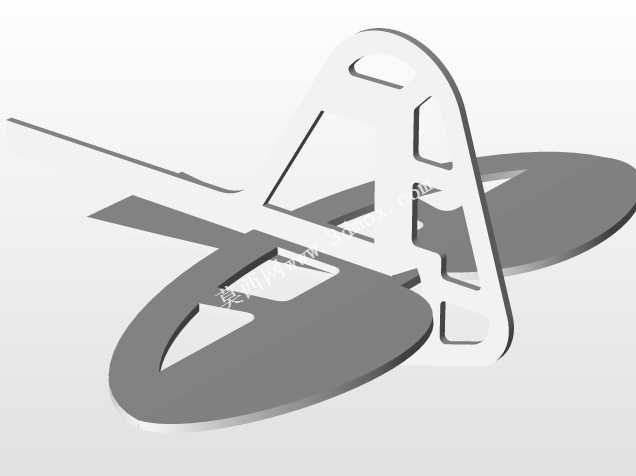

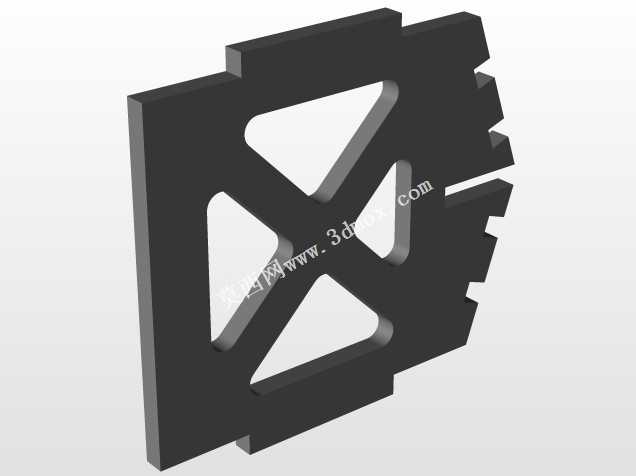

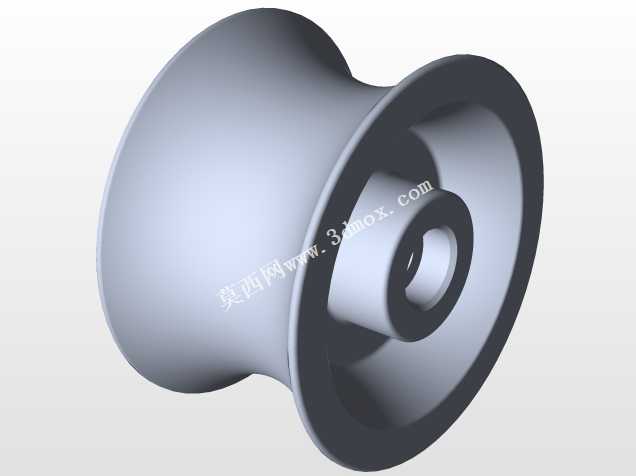

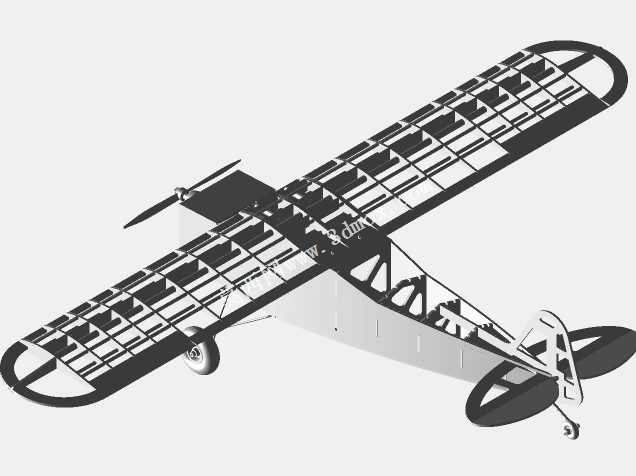

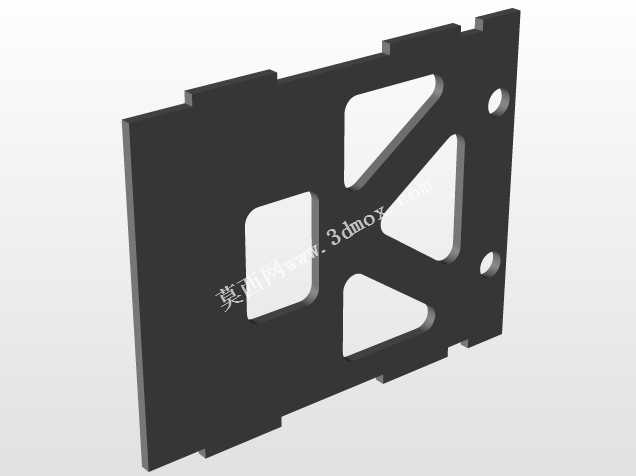

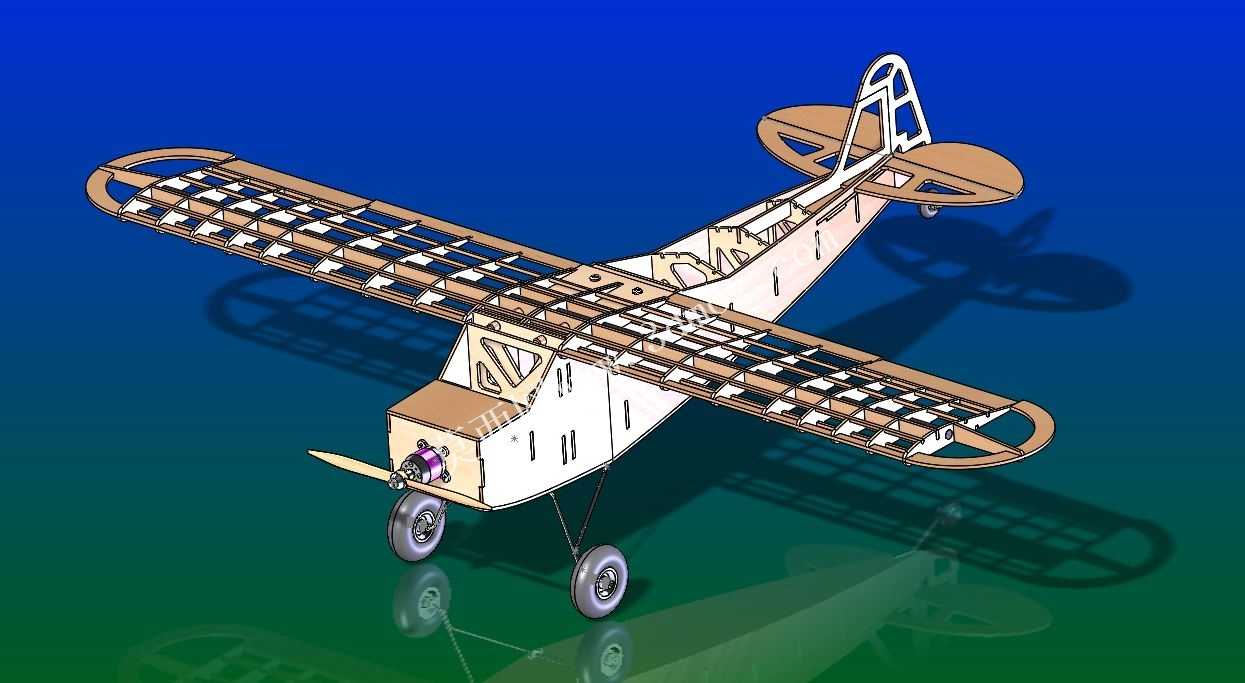

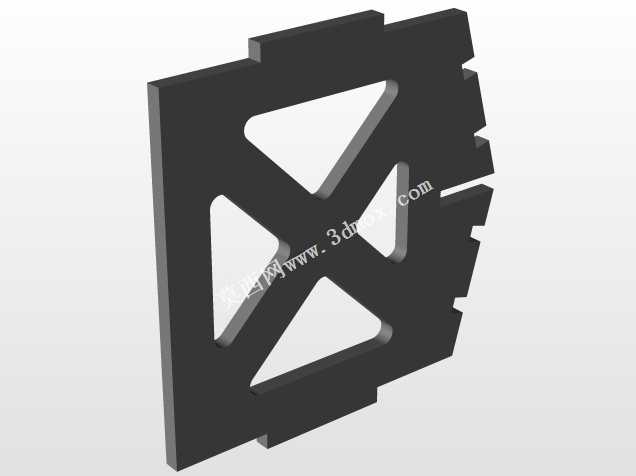

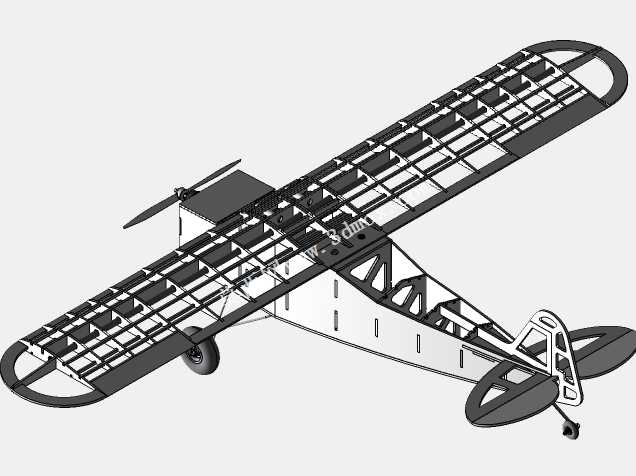

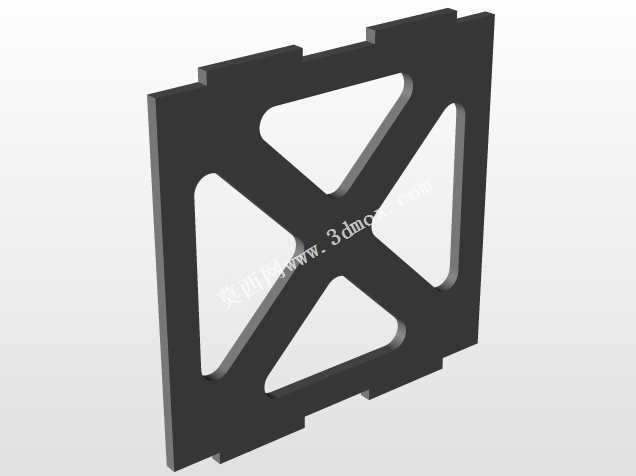

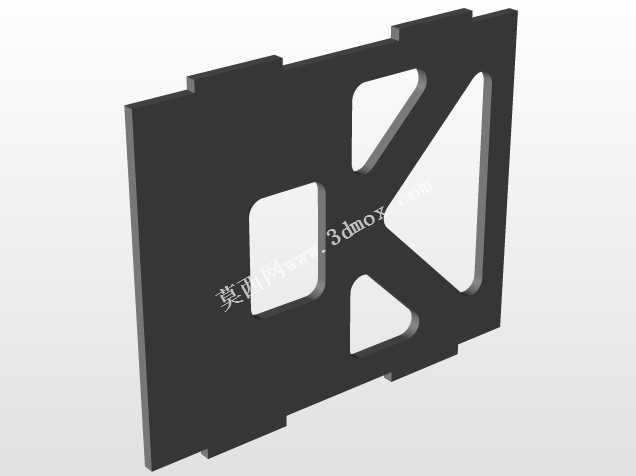

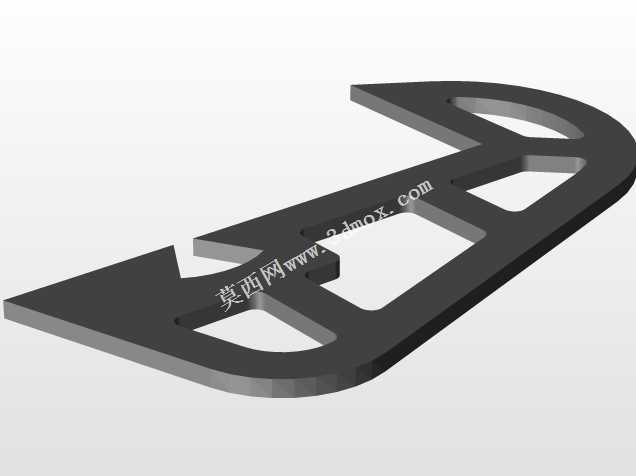

该套结构为适配激光切割工艺设计的固定翼上单翼航模完整骨架，主要面向航模爱好者手工拼装、静态展示以及小尺寸电动遥控航模制作场景，可直接用于板材切割下料完成整机结构搭建，无需额外二次设计骨架承力结构。整套骨架采用桁架式镂空结构设计，核心设计思路是在保证整机结构强度满足轻载飞行受力要求的前提下，最大化降低整机自重，同时适配常规激光切割设备的加工精度，所有拼接位置均设计有精准的卡槽对位结构，拼装时无需复杂的定位工装，仅需依靠零件自身的卡槽配合即可完成骨架的精准对齐，大幅降低手工拼装的难度。从结构布局来看，机翼部分采用多肋条搭配前后缘主梁的布局，沿翼展方向均匀布置的翼肋精准还原了选定翼型的截面曲线，既能够保证后续蒙皮粘贴后机翼的气动外形符合设计要求，又能将机翼飞行时承受的升力均匀传导至机身连接位置；机身部分采用纵梁加隔框的经典布局，从前到后依次预留了动力电机安装位、电池舱、接收机与舵机安装空间，所有设备安装位均设计有对应的安装固定孔位，能够适配常规规格的航模动力与电子设备，同时机身尾部的尾翼连接位置设计有可微调的安装接口，方便拼装时校准尾翼的水平与垂直角度，保证飞行时的气动稳定性。起落架部分采用轻量化的轮架结构，预留了标准航模轮的安装轴位，能够承受常规滑跑起降时的冲击载荷，尾轮位置也设计有与方向舵联动的结构接口，可实现地面滑行时的方向控制。整套结构的所有零件均为平面板材切割件，无复杂曲面加工需求，加工时仅需将对应零件图导入激光切割设备，即可在轻质木板、轻木层板、亚克力板等常用板材上完成所有零件的下料，零件之间的拼接缝隙控制在适配对应板材厚度的公差范围内，拼装后骨架整体结构刚性充足，既可以直接作为静态展示的航模骨架展品，也可以在完成蒙皮、安装动力与电子设备后作为遥控飞行航模使用，整体尺寸适配室内外小场地飞行的航模规格，机翼展长、机身长度的比例符合经典上单翼航模的气动布局要求，安装边界预留了足够的设备安装与调试空间，不会出现电子设备与结构件干涉的问题。
