阵列式替换喷雾帽喷头结构设计

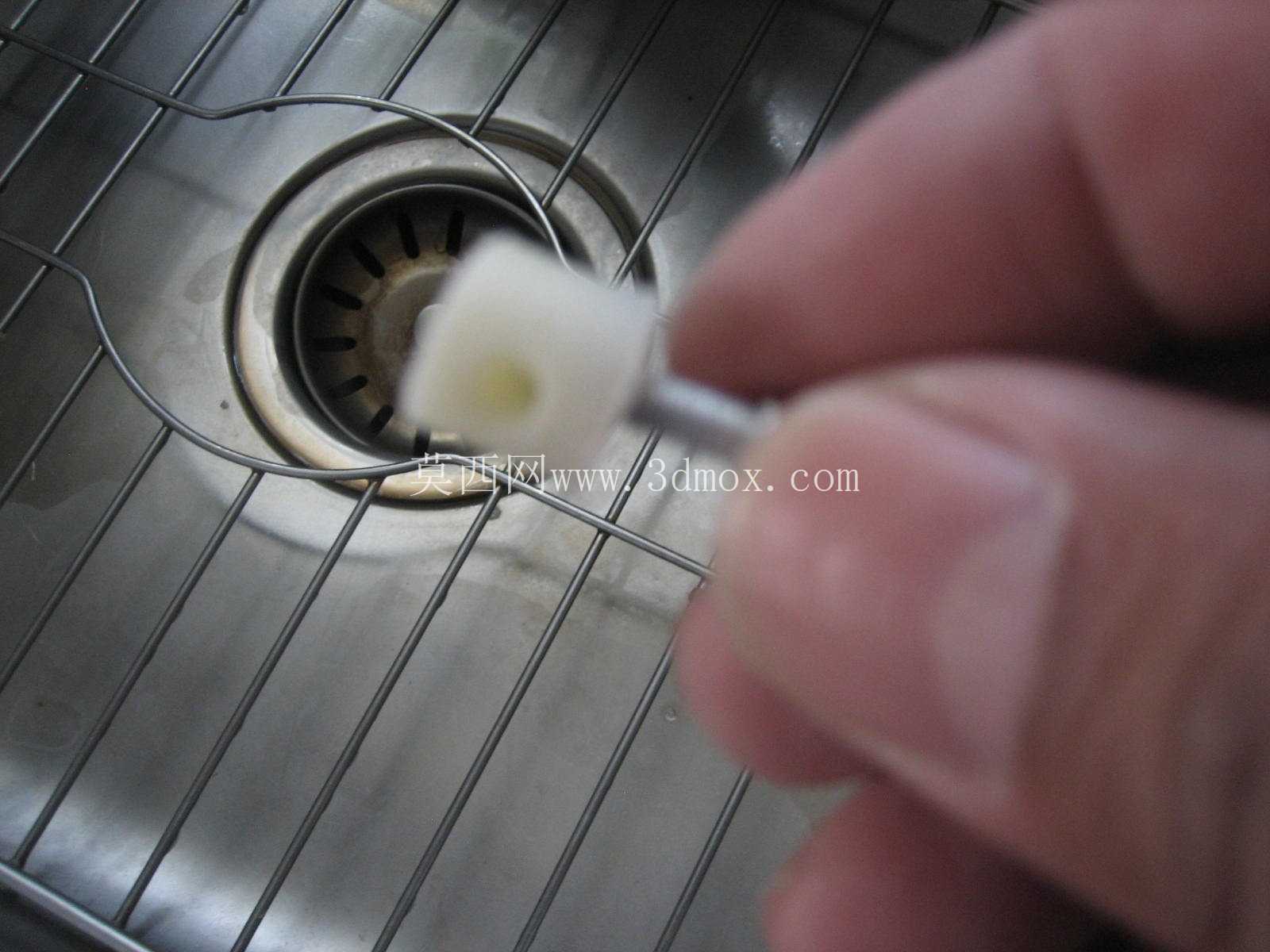

日常使用的按压式喷雾容器，在喷头磨损、堵塞后往往会导致整瓶内容物无法正常喷出，既造成内容物浪费，也会给使用者带来不必要的麻烦，这类替换式喷雾帽正是针对这一实际使用痛点开发的适配配件。从结构设计来看，单个喷雾帽采用带侧孔的圆柱主体结构，主体上部设置与喷雾阀杆匹配的插接段，插接段的内径公差控制在0.1mm以内，保证与常规喷雾容器的阀杆过盈配合，不会出现漏液、按压松脱的问题；侧孔为喷雾流道的出口，内部流道采用渐扩式设计，可将阀杆输出的液体均匀打散为雾状颗粒，避免出现水柱直射、喷雾不均的情况。

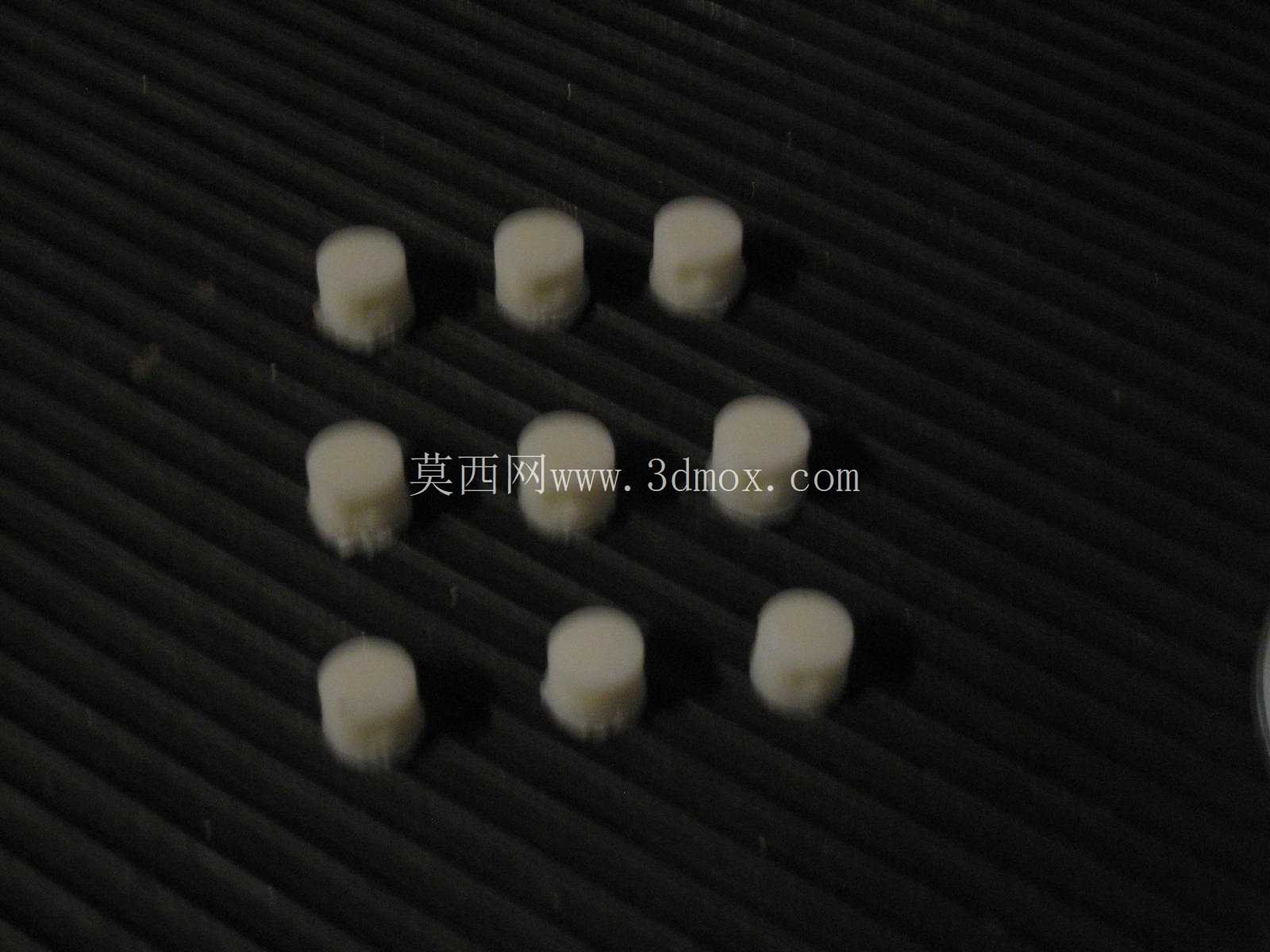

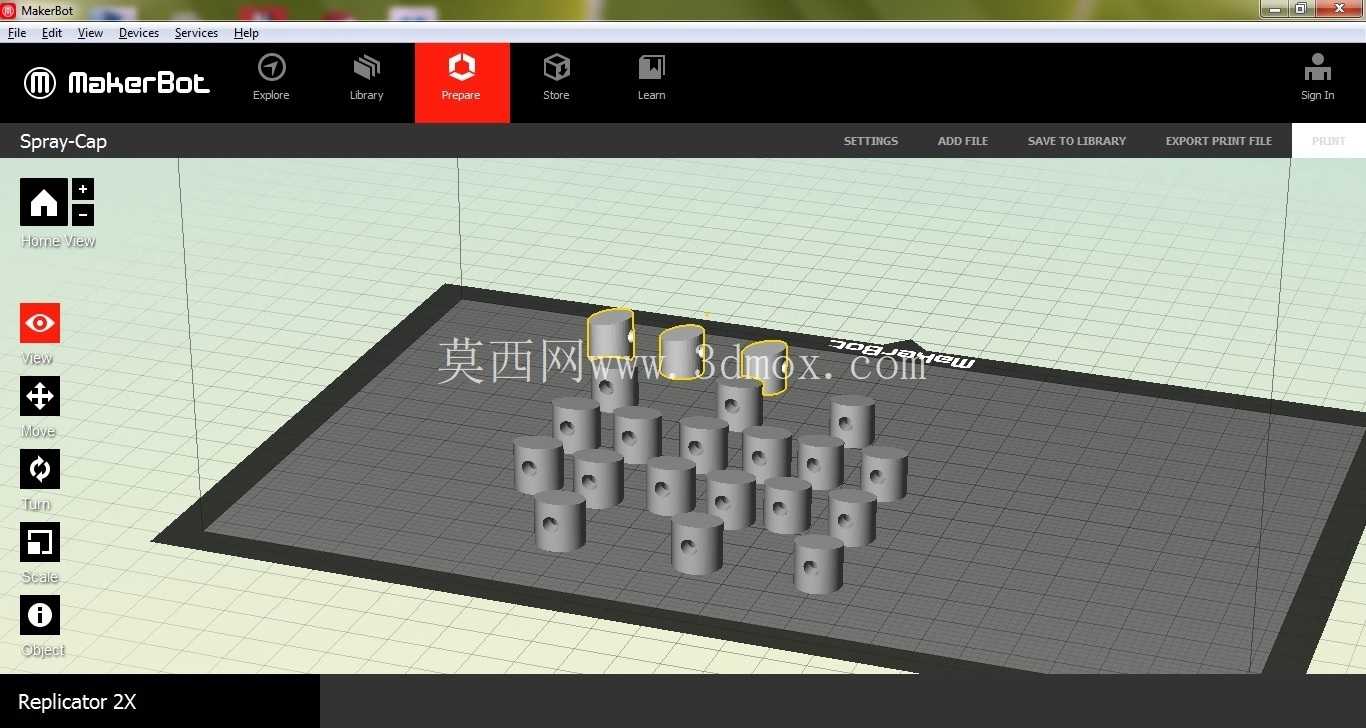

本次设计的阵列式排布结构，主要面向小批量3D打印生产场景，将二十余个喷雾帽单体按照矩阵式排布在打印平台范围内，单体之间预留2mm的打印间隙，既不会因为间距过小导致打印过程中单体粘连，也能最大化利用打印平台的有效成型面积，减少打印批次，提升小批量生产的效率。单个喷雾帽的整体高度控制在15mm，主体外径8mm，适配市面上绝大多数常规口径的喷雾瓶安装位，不需要对原有瓶身结构做任何修改，直接替换损坏的原有喷头即可正常使用。

从实际应用场景来看，这类替换喷雾帽可适配化妆水喷瓶、清洁液喷壶、园艺小型喷瓶等多种日常使用的喷雾容器，当原有喷头因为结晶堵塞、弹簧失效、喷口磨损无法正常工作时，不需要丢弃整瓶内容物，更换该款喷雾帽即可恢复容器的喷雾功能。设计过程中针对3D打印的工艺特性做了专门的结构优化，所有竖直面均设置1°的脱模斜度，打印时不需要额外添加支撑结构，打印完成后仅需简单去除底部的打印 raft 即可直接使用，没有多余的后处理工序；流道内壁做了0.2mm的圆角过渡，避免打印过程中出现层纹堆积导致流道堵塞，同时也能减少液体在流道内的残留，降低喷头堵塞的概率。

安装边界方面，喷雾帽底部与瓶盖的配合面采用平面设计，可适配内径20mm到30mm的常规喷雾瓶盖，插接阀杆的深度设置为5mm，既保证连接的稳定性，也不会因为插接过深顶坏瓶身内部的阀杆弹簧结构。阵列排布的设计同时考虑了打印时的应力分布，所有单体的摆放方向均与打印平台垂直，避免倾斜摆放导致的层间结合力不足问题，打印完成后单体的力学强度可以满足日常按压使用的需求，正常按压使用寿命可达千次以上，不会出现按压断裂、配合松脱的问题。针对不同使用场景的需求，该结构还可以通过调整侧孔的孔径来改变喷雾的雾化效果，比如清洁用喷壶可以适当加大侧孔孔径提升喷出流量，化妆水喷瓶可以缩小侧孔孔径获得更细腻的雾化颗粒，整体结构的拓展性较强，可根据实际使用需求快速调整参数完成适配。
