可挂绳式证件卡片夹持保护套结构设计

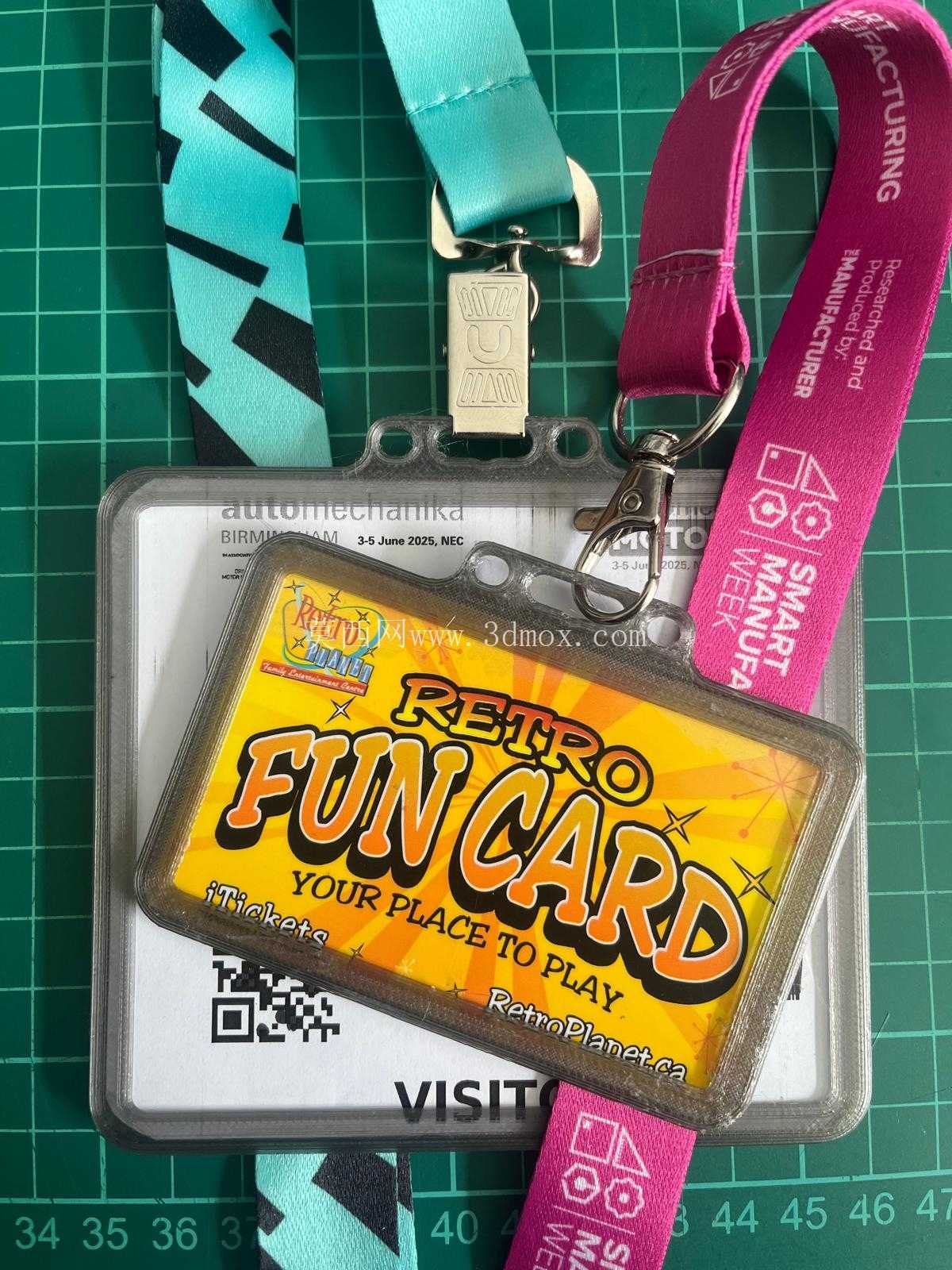

　　日常办公、展会参会、厂区通行场景中，证件卡片的随身携行与防护一直是高频刚需，这款挂接式证件卡片夹正是针对这类场景开发的实用结构件。从实际使用需求出发，该结构首先要满足常规PVC证件、门禁卡、展会参会卡的装夹需求，内腔尺寸适配市面主流85.5mm×54mm标准卡型，边缘预留0.8mm的装夹间隙，既方便卡片快速插拔更换，又能避免卡片在套内晃动滑脱。夹体顶部设置三个等距分布的挂接孔位，孔位中心距统一为18mm，可兼容市面绝大多数标准挂绳的金属卡扣、塑料龙虾扣，无需额外适配配件即可直接挂接使用，挂接孔边缘做R1.5的圆角过渡，避免长期挂接使用时应力集中导致孔位开裂。

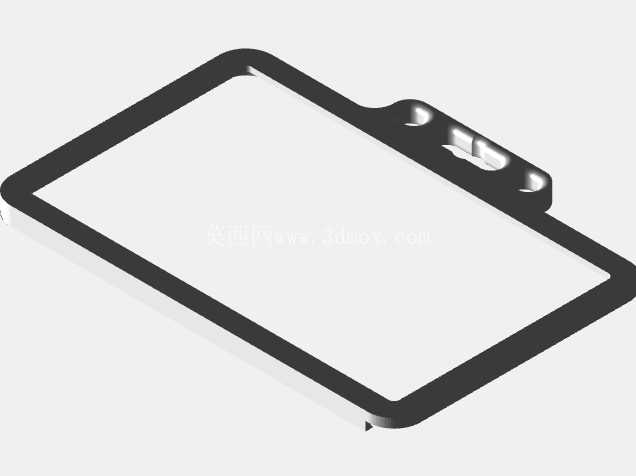

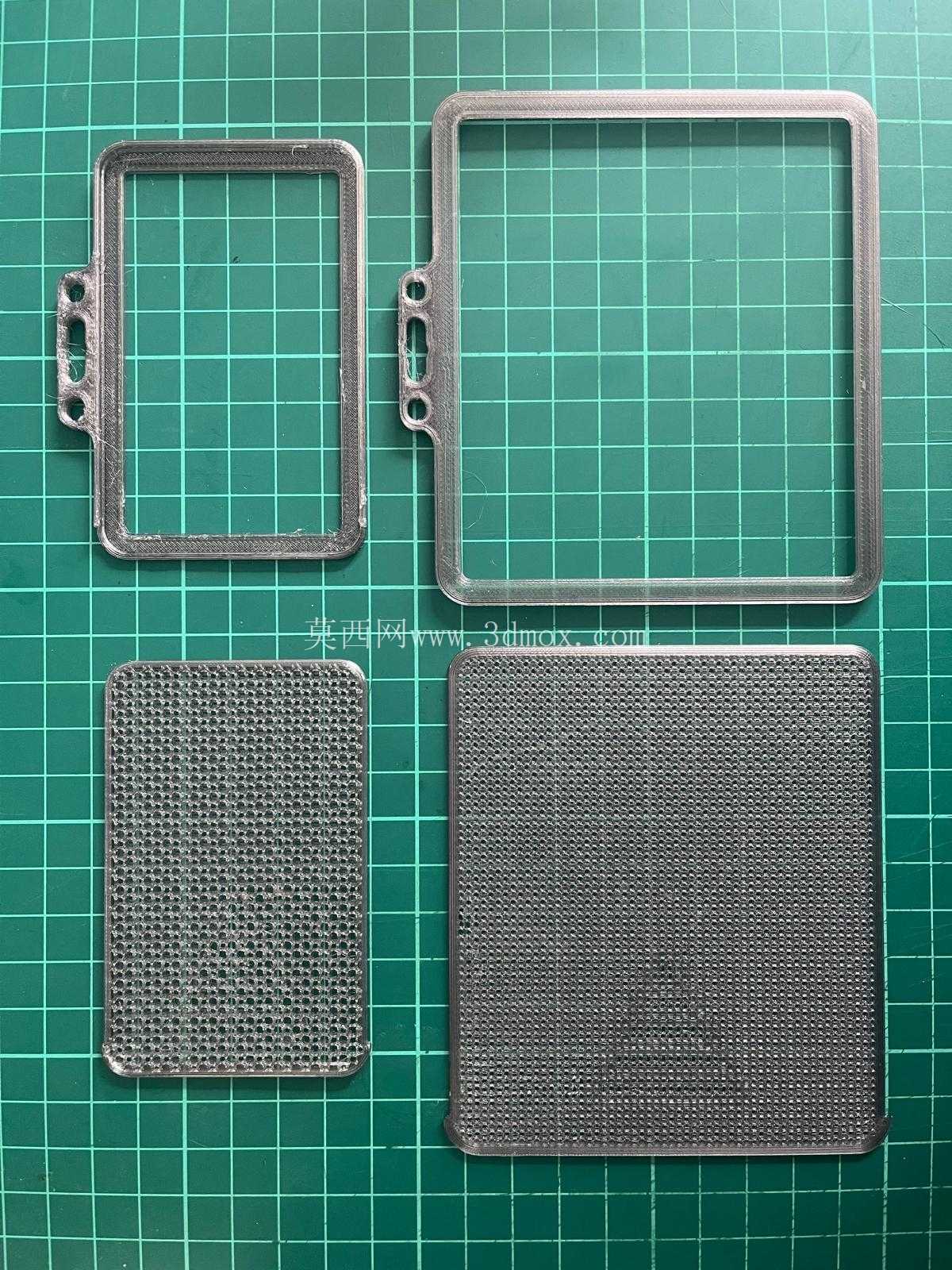

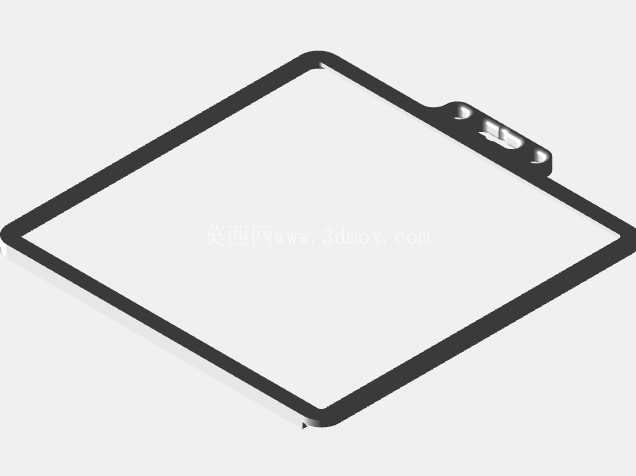

　　夹体采用薄壁围边结构，围边高度2.2mm，刚好覆盖卡片边缘区域，正面预留大面积可视窗口，不会遮挡证件表面的照片、文字、二维码等识别信息，围边内侧做0.3mm的倒扣结构，卡片装入后不会从正面滑出，更换卡片时只需从侧边轻推即可取出，兼顾固定可靠性与拆装便捷性。设计过程中充分考虑了3D打印制作的工艺特性，整体结构无复杂倒扣、无悬空支撑需求，打印时无需额外添加支撑结构，可直接平铺打印，有效降低制作成本与后处理工作量。

　　夹体表面可根据使用需求做个性化图案填充，填充区域避开挂接孔与围边受力位置，不会影响整体结构强度，打印填充率可根据使用场景灵活调整，日常通勤使用选择15%填充率即可满足强度需求，若用于高频次使用的厂区、展会场景，可将填充率提升至30%，进一步提升抗摔、抗挤压性能。针对不同厚度的卡片，夹体的围边高度可通过参数调整快速适配，从0.76mm的薄型门禁卡到1.5mm的加厚PVC工牌，都能通过调整参数实现紧密贴合，无需重新绘制整体结构。夹体边角全部做R3圆角处理，日常佩戴时不会刮蹭衣物、划伤皮肤，边缘做0.2mm的倒角去除打印毛刺，握持与佩戴触感更顺滑。

　　实际使用测试中，该卡套可承受1.5kg的静态挂接力，挂接孔位置无明显形变，从1.2米高度自由跌落至水泥地面时，围边无开裂、卡扣无松脱，内部卡片无弯折损伤，完全满足日常携行的防护需求。夹体背部为平整平面，放置在桌面时不会凸起晃动，也可粘贴磁吸贴片，适配磁吸式工牌夹、磁吸门禁支架等拓展配件，拓展不同场景下的使用方式。针对需要同时携带两张卡片的使用需求，也可通过调整围边高度、增加中间隔层的方式快速改型，隔层厚度设置为0.6mm，不会过多增加整体厚度，依然可以适配常规挂绳卡扣。整个结构的壁厚统一设置为1.2mm，既保证足够的结构强度，又不会过多增加打印耗材用量，单件打印耗材用量控制在5g以内，制作成本极低，适合小批量定制或个人自制使用。
