屋檐排水口防堵镂空防护结构

在民用建筑屋面排水系统的运维过程中，落叶、枯枝、屋面碎屑等杂物随雨水冲入落水管造成管道堵塞，是长期困扰运维人员的常见问题，这类堵塞轻则导致排水不畅造成屋面檐沟积水渗漏，重则在雨季形成屋面积水荷载超标，带来结构安全隐患。这款防护结构正是针对这类场景开发的外置式过滤配件，核心作用是在雨水进入落水管之前完成大体积杂物的拦截，避免杂物进入管道内部形成淤积堵塞。

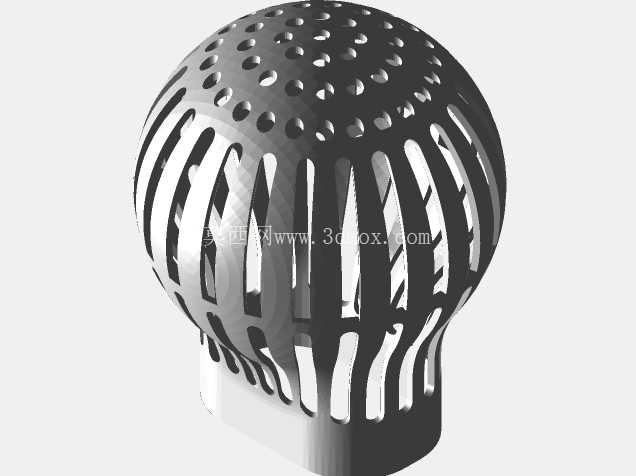

从结构设计来看，整体采用镂空笼式构型，上部为半球形弧面，下部为适配檐沟出水口的矩形插接段，周身均匀分布长条状镂空格栅。弧面顶部的设计首先考虑了杂物的自然滑落特性，落在罩体表面的落叶不会长期堆积在顶部遮挡进水面积，会顺着弧面滑落到檐沟内，避免人工频繁清理；周身的长条格栅间隙经过尺寸校核，既能够保证足够的通水面积，在强降雨工况下不会因为罩体本身的过流阻力造成檐沟溢水，又能有效拦截尺寸大于间隙的树叶、树枝、塑料碎屑等常见屋面杂物，从源头减少管道堵塞的概率。下部的矩形插接段做了适配性的尺寸设计，当前构型可直接适配6英寸K型檐槽的出水口安装，安装时无需额外对檐沟进行打孔改造，直接将插接段嵌入出水口即可完成固定，依靠结构本身的限位实现稳定安装，不会因为雨水冲刷出现移位脱落。如果是适配尺寸更小的檐槽或者落水管接口，可按照对应接口尺寸按比例缩放整体模型，缩放过程中注意同步调整格栅间隙尺寸，避免间隙过大失去拦截作用，或是间隙过小影响过流效率。

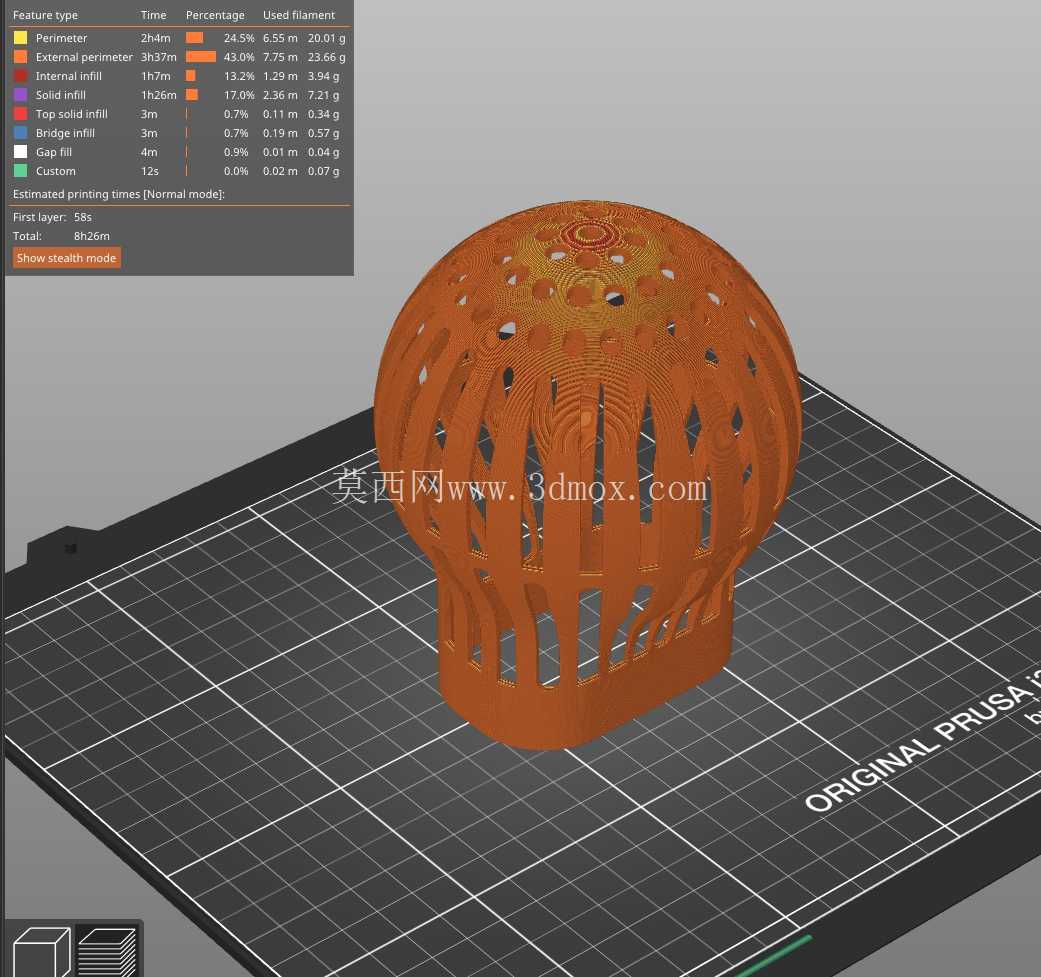

不同于传统平面式的排水口滤网，这种立体笼式结构的有效进水面积远大于平面滤网，即使有部分杂物附着在罩体侧面，剩余的镂空区域依然能够满足正常降雨的排水需求，不会像平面滤网那样一旦表面被落叶覆盖就完全断流。镂空的筋条做了等宽均匀分布设计，在保证足够结构强度的前提下尽可能减少材料占用，适合采用增材制造方式小批量制作，打印过程中无需添加支撑结构，一体成型即可完成制作，成型后没有多余的支撑残留，表面光滑度足够，不容易挂附杂物，后期清理只需要定期将罩体取出，冲刷掉表面附着的杂物即可重新安装使用，运维操作十分简便。

在实际应用场景中，这类防护结构除了适配常规建筑屋檐落水管，也可用于庭院雨水收集系统的进水口防护，避免杂物进入雨水收集桶或者地下储水模块，减少后续雨水过滤环节的处理压力。设计过程中充分考虑了户外使用的工况，整体结构没有薄弱的易损部位，即使受到屋面坠物的轻微冲击，弧面结构也能有效分散冲击力，不会出现开裂破损的情况；插接段与出水口的配合间隙做了合理控制，既保证安装拆卸的便利性，又不会出现安装后晃动间隙过大导致杂物从侧边缝隙进入管道的问题。针对不同区域的屋面杂物类型，还可以灵活调整格栅的间隙宽度，比如周边高大乔木较多的区域，可适当缩小格栅间隙，拦截更小尺寸的落叶和植物种子；如果是降雨量极大的区域，可适当加大整体罩体的尺寸，增加有效过流面积，匹配更大的排水流量需求。
