便携线水平仪防护收纳套筒结构

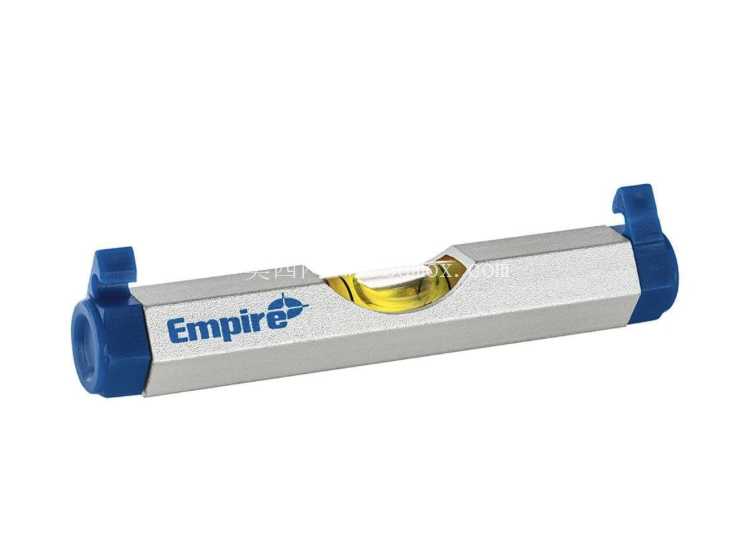

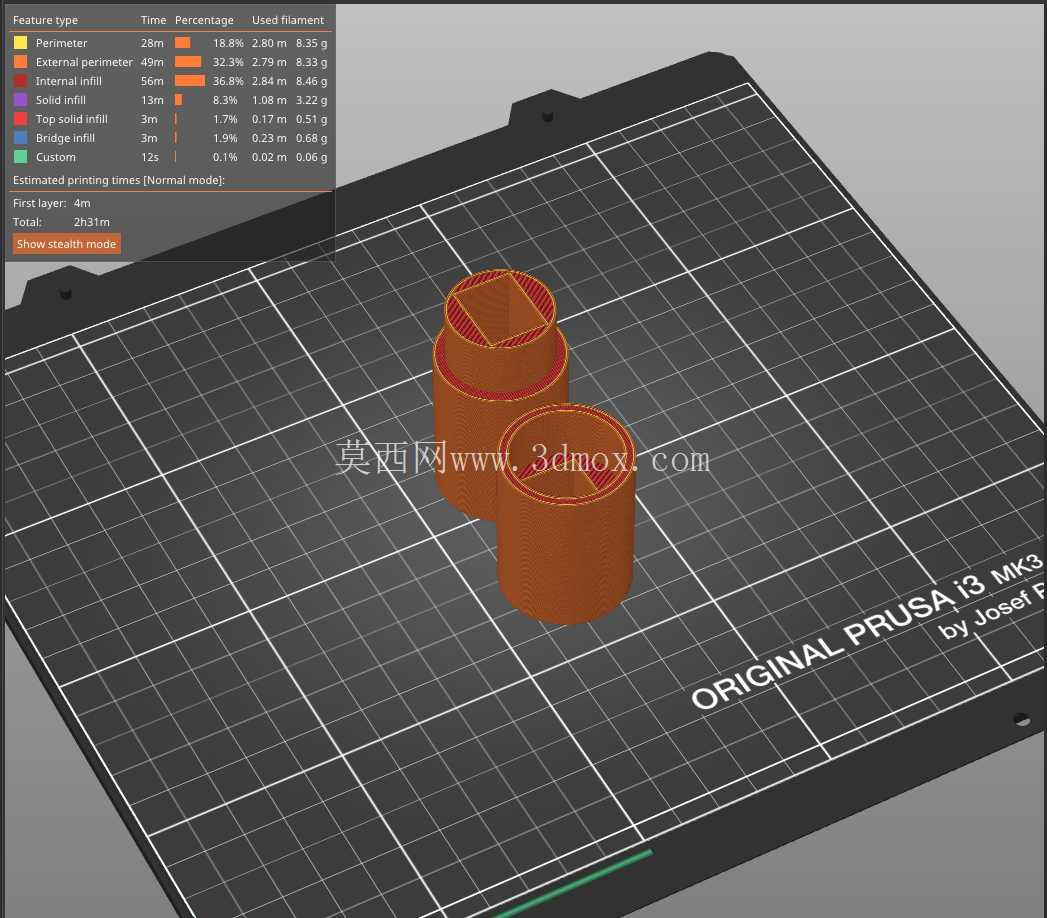

　　日常现场测量作业中，廉价款线水平仪的塑料末端结构强度不足，在工具包内与扳手、卷尺、螺丝刀等金属工具混放时，极易受挤压、磕碰出现断裂损坏，直接导致测量精度失准甚至完全报废，这类损耗在户外管线勘测、室内装修找平、小型设备安装调试的作业场景中十分常见，不少从业者会临时用胶带缠绕、布料包裹做简易防护，但防护效果不稳定，取放也十分不便。这款防护收纳结构采用同轴双套筒布局，针对3英寸规格的线水平仪做适配设计，主体为带封底的圆柱腔体，腔体内部尺寸完全匹配线水平仪的柱身外径，插入后可完全包裹易损的塑料末端部位，避免尖锐硬物直接撞击测量端结构；上方嵌套的小直径套筒可同步收纳配套的小型校准配件，无需额外准备配件收纳袋，避免零散配件遗失。

　　结构侧壁做了等厚设计，壁厚控制在兼顾抗冲击性能与收纳体积的合理区间，不会过多占用工具包的储物空间，外壁做了细微的防滑纹理处理，戴劳保手套取放时也不会打滑脱手。套筒开口端做了15度的倒角导向，作业结束后无需刻意对准，随手即可将线水平仪插入腔体，单手握持就能完成收纳操作，适配高空作业、狭窄空间作业时单手操作的使用需求。封底位置做了加厚的抗冲击筋位，当工具包从高处意外跌落时，封底的加厚结构可吸收大部分冲击能量，避免冲击力直接传导到线水平仪的核心测量组件上。两个套筒的衔接位置做了圆弧过渡处理，不存在应力集中的直角结构，即便长期受挤压也不会出现衔接处开裂的问题。

　　整体结构无额外活动卡扣、锁扣等易损部件，一体成型的结构可靠性更高，适配日常高频次的取放使用场景，不会因为小部件损坏导致整个防护结构失效。腔体内部预留了0.2mm的间隙，不会因为加工公差导致线水平仪卡滞在腔体内，同时间隙量控制合理，不会出现收纳后水平仪在腔体内晃动碰撞的问题。该结构除了日常收纳防护用途外，在临时存放时也可直接作为水平仪的立式支撑座使用，将套筒封底朝下放置在平整基准面上，插入水平仪即可完成垂直方向的快速测量参考，无需额外携带支撑支架，减少现场作业的携带负重。针对现场作业可能遇到的潮湿、粉尘环境，套筒的封底为完全密封结构，可阻挡粉尘、水渍进入腔体接触水平仪表面，避免测量刻度被污染模糊，延长测量工具的使用寿命。结构整体外形为规则圆柱形态，在工具包内放置时不会出现尖锐棱角刮破工具包内衬、刮伤其他工具表面的问题，适配各类帆布、硬质塑料材质的工具包储物空间。
