DN25PN160高压手动截止阀三维设计作品

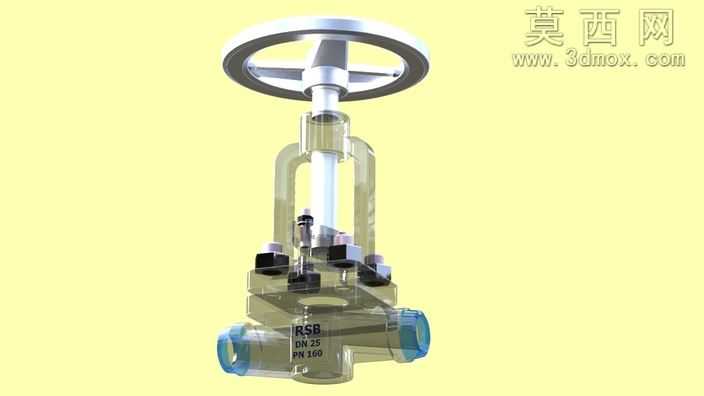

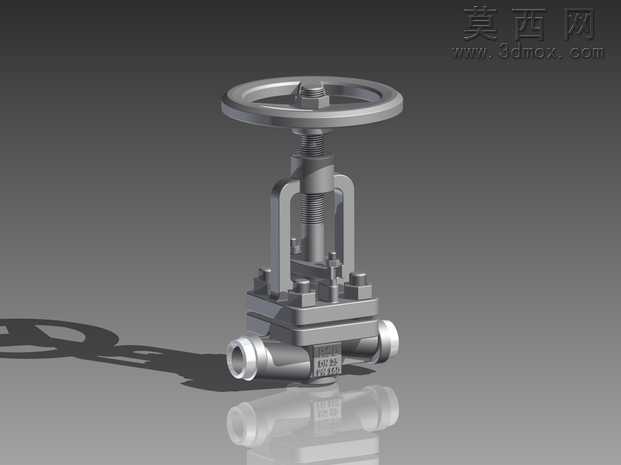

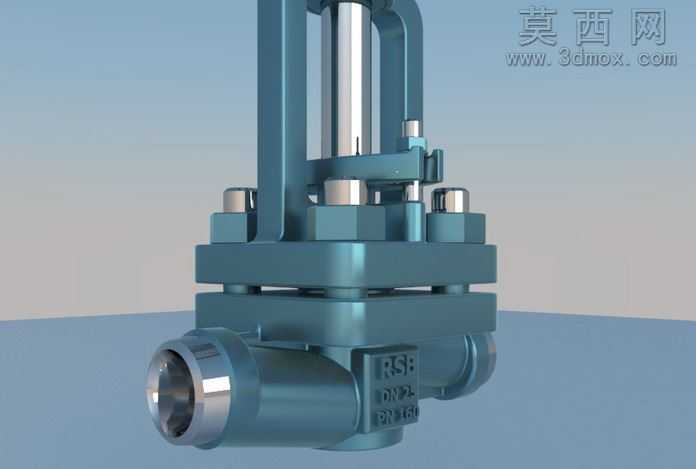

本作品为DN25PN160参数规格的手动高压截止阀三维建模成果，建模过程严格遵循工业阀门的实际设计规范与尺寸逻辑，完整还原了该类阀门的全部核心结构。建模阶段以参数化设计为核心思路，先通过草绘绘制阀体的外轮廓与内部流道截面，利用拉伸、旋转等基础特征构建阀体的主体基体，针对阀体两端的外螺纹连接结构，采用螺旋扫描特征精准生成螺纹牙型，保证连接结构的尺寸精度与实际工业产品一致。阀杆部分通过旋转特征生成杆体主体，配合梯形螺纹的螺旋扫描特征，还原阀杆与阀螺母之间的传动配合结构，手轮部分采用轮辐式结构设计，通过圆周阵列特征均匀分布五根轮辐，中心位置设计与阀杆顶端配合的方榫连接结构，保证手轮与阀杆的传动可靠性。中法兰连接部分按照PN160的高压工况要求，设计了对应数量与规格的螺栓连接结构，每个螺栓、螺母都通过独立特征建模还原，准确呈现法兰密封面的凹凸结构与垫片安装位置，保证高压工况下的密封结构逻辑准确。填料函部分完整还原了填料压盖、填料垫、密封填料的装配层级，清晰展示该部位的动密封结构设计。渲染阶段为模型赋予了贴合实际工业产品的材质属性：阀体、阀盖、手轮等金属部件赋予哑光铸钢材质，调整材质的粗糙度与金属度参数，还原铸钢件表面的细微颗粒质感；螺栓、阀杆等机加工部件赋予抛光不锈钢材质，呈现金属加工后的光亮质感；密封垫片部位赋予非金属橡胶材质，通过调整漫反射与粗糙度参数区分金属与非金属部件的视觉差异。场景搭建采用简洁的灰色渐变背景，添加柔和的三点布光系统，主光从侧上方照射打出阀门的主体轮廓与结构阴影，辅光补全暗部细节避免结构死黑，轮廓光勾勒阀门边缘提升立体感，地面添加微弱的反射效果模拟光滑展示台面，最终渲染图清晰呈现阀门的每一处结构细节，从手轮的操作结构到阀体的流道接口，从法兰的螺栓排布到阀杆的传动结构都清晰可见，完整展现了该高压截止阀的工业设计美感与结构合理性，可用于工业管路系统的三维装配演示、产品展示、教学演示等场景，模型结构严谨，各部件之间的装配关系准确，无结构干涉与尺寸矛盾，符合高压阀门的实际设计要求。
