简化款两片式内螺纹手动球阀三维设计

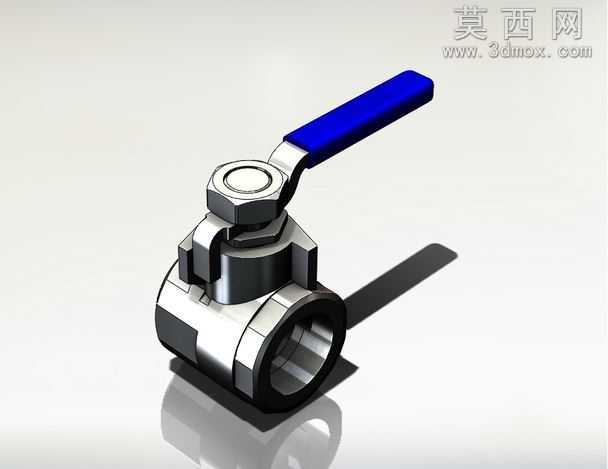

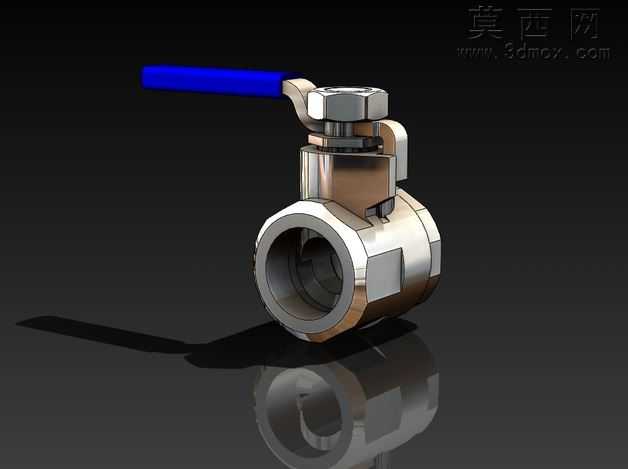

本作品为简化结构的手动两片式球阀三维建模成果，建模过程以工业常用手动球阀的核心功能结构为原型，剔除了非必要的细节特征，在保证结构辨识度与核心功能逻辑完整的前提下，大幅降低了模型的面数与结构复杂度，适配快速装配调用、方案演示、教学演示等多场景使用需求。建模阶段首先梳理球阀的核心组成逻辑，将整体结构拆分为阀体、球体、阀杆、操作手柄、密封压盖几个独立模块，分别进行参数化草图绘制：先绘制阀体的回转截面轮廓，通过旋转特征生成阀体的主体基础结构，再通过拉伸切除特征加工出阀体两端的内螺纹连接通道、中部的球体安装腔，以及阀杆的穿装孔位，两片式阀体的对接法兰结构通过凸台拉伸与螺栓孔阵列完成，保证对接面的平整贴合逻辑符合实际装配要求。球体部分以标准球形为基础，切除出贯通的介质流道，流道直径与阀体通径保持参数匹配，保证流体通路的逻辑合理性；阀杆部分采用阶梯轴结构设计，下端与球体的驱动槽做适配的咬合结构，中部设置密封段的安装位，上端做与手柄连接的扁方结构，保证扭矩传递的结构逻辑清晰。操作手柄采用长条形杠杆结构，以蓝色包覆材质做外观区分，手柄与阀杆的连接位置做限位凸台结构，还原球阀90度开关行程的限位逻辑。材质与渲染阶段，为阀体、球体、阀杆等金属构件赋予抛光镀铬金属材质，调整材质的反射粗糙度与环境贴图参数，还原金属构件表面的高光反射与细腻质感，手柄部分赋予哑光蓝色工程塑料材质，通过材质差异清晰区分不同功能部件；场景搭建采用纯白展示背景，添加柔和的影棚式三点光源，主光源从侧上方投射形成自然的软硬适中阴影，辅光源补全暗部细节避免死黑，底部添加微弱的反射地面，突出模型的轮廓立体感与结构细节，最终渲染效果清晰展现各部件的装配关系与外观特征。整体设计遵循简化建模的思路，省略了密封件、紧固件等微小零件的细节建模，仅保留核心功能结构的装配关系，既还原了手动球阀的工作原理与结构特征，又具备轻量化、易调用的特点，可用于流体管路方案的快速布局示意、五金阀件类产品的教学演示、装配场景的占位模型使用，模型结构逻辑严谨，各部件的配合关系符合球阀的实际工作原理，无结构干涉与逻辑错误。
