3D打印机Y轴加热床线缆防缠绕固定线架

在桌面级FDM3D打印机的长期运行过程中，Y轴加热床的往复运动是设备运行频率最高的动作单元之一，加热床的供电线缆、温度传感线缆如果没有合理的约束结构，会随着床体的前后往复移动出现拖拽、弯折、缠绕的问题，轻则导致线缆外皮磨损、信号传输中断，重则引发加热床供电短路、温度检测失准，直接造成打印件报废甚至设备电路损坏。这款线架就是针对桌面级3D打印机Y轴加热床的走线约束需求设计的专用固定结构，从结构设计阶段就完全围绕实际装机的走线痛点做了针对性优化。

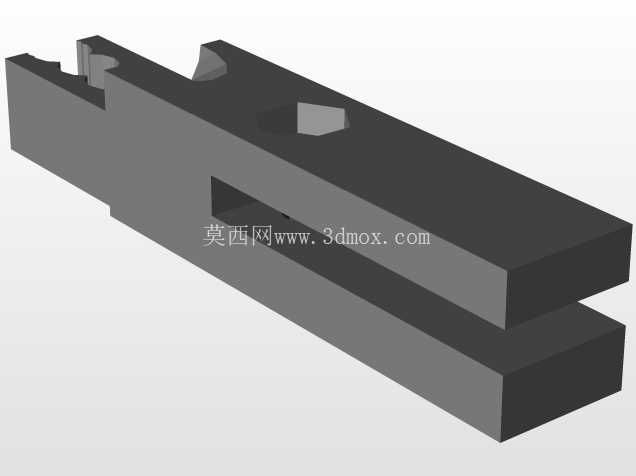

从实际装机的安装边界来看，这款线架采用了分体式卡合的安装逻辑，整体为长条形块状结构，主体厚度控制在12mm以内，长度适配常规200mm、220mm打印幅面的i3结构打印机Y轴床身侧边安装位，不需要对原有床身的铝型材框架做额外打孔改造，直接可以通过侧边的卡槽卡入床身安装边，或者用两颗M3螺丝固定在床身的预留安装孔位上，安装后不会超出Y轴运动的行程边界，不会和打印机的Z轴龙门架、X轴滑车产生运动干涉。线架主体上预留的线缆过槽宽度为8mm，可以同时容纳加热床的12AWG供电双线、NTC温度传感器细线，槽口做了1mm的内收限位边，线缆压入后不会在床体往复运动时从槽内脱出，同时槽内所有棱边都做了R0.8的圆角处理，避免长期摩擦割破线缆外皮。

线架两端的导向缺口做了差异化的角度设计，线缆入口端的缺口做了15度的上扬导向，让线缆从线架引出后可以自然形成一个平缓的弯曲弧度，避免线缆在出线位置出现直角弯折导致的铜丝断裂；线缆固定端的缺口做了下沉式的卡线位，可以用扎带将线缆在此处做二次固定，让床体运动时的拖拽力全部作用在线架结构上，而不是直接拉扯线缆和加热床的接线端子，从根源上避免端子松脱的问题。线架中间位置预留的方形沉孔，是专门为了避让床身侧边的调节螺丝设计的，安装后不会干涉加热床的平台调平操作，不需要在装机时额外调整原有调平结构的位置。

从实际使用的场景来看，这款线架解决了很多DIY装机用户容易忽略的走线隐患：很多用户在组装3D打印机时往往只关注运动部件的精度，忽略线缆的约束，实际打印过程中Y轴床体每秒几十毫米的往复速度，线缆如果处于自由悬垂状态，会随着运动出现无规则的摆动，很容易勾到床身下方的同步轮、同步带，或者和框架上的其他线束缠绕在一起，打印时长稍长就会出现线缆被拉扯移位的问题，甚至会因为线缆的拖拽阻力导致Y轴运动丢步，造成打印层错。这款线架将加热床的线缆完全约束在床身侧边的固定走线路径上，线缆从线架引出后直接沿Y轴后侧的型材框架排布，全程不会出现悬垂、摆动的情况，不管Y轴床体运动到行程前端还是后端，线缆都能保持平缓的弯曲弧度，不会出现对折、拉扯的情况。

在结构强度设计上，这款线架采用了等壁厚的实体结构，整体没有多余的镂空减重设计，因为线架本身属于静态固定件，不需要随运动部件做高速移动，足够的结构强度可以保证长期使用不会因为线缆的长期拉扯出现变形、断裂，安装面的平面度控制在0.2mm以内，安装后和床身侧边完全贴合，不会出现凸起的棱角剐蹭其他运动部件。线架的上下两层卡合结构可以将线缆完全限制在槽内，即使设备在移动、搬运过程中出现倾斜、震动，线缆也不会从线架中脱出，不需要用户定期检查走线状态，降低了设备的日常维护成本。

针对不同装机方案的适配性，这款线架的安装孔位做了长圆孔设计，可以在小范围内调整安装位置，适配不同厂家生产的同结构3D打印机床身安装孔位偏差，不需要用户自行扩孔、打磨。线架的整体高度低于加热床的平台表面1.5mm，安装后不会和打印平台的玻璃、磁吸钢板产生干涉，也不会影响平台的热胀冷缩位移，完全适配加热床从室温到110℃的工作温度区间，不会因为长期受热出现结构变形。
