高精度CNC笔式绘图写字装置结构设计

该笔式绘图装置可适配桌面级文创制作、教学实验演示、小型工程图纸快速打样等场景，能够在普通纸张、薄卡纸、柔性胶片等多种平面介质上完成矢量线条绘制、点阵图案输出、手写字体复刻等作业，相比传统喷墨打印设备，它无需耗材墨盒，仅通过更换不同规格笔尖即可适配不同绘制需求，长期使用成本更低，且绘制过程无墨雾飞溅，适合办公桌面、教学实验室等对环境洁净度有要求的空间使用。

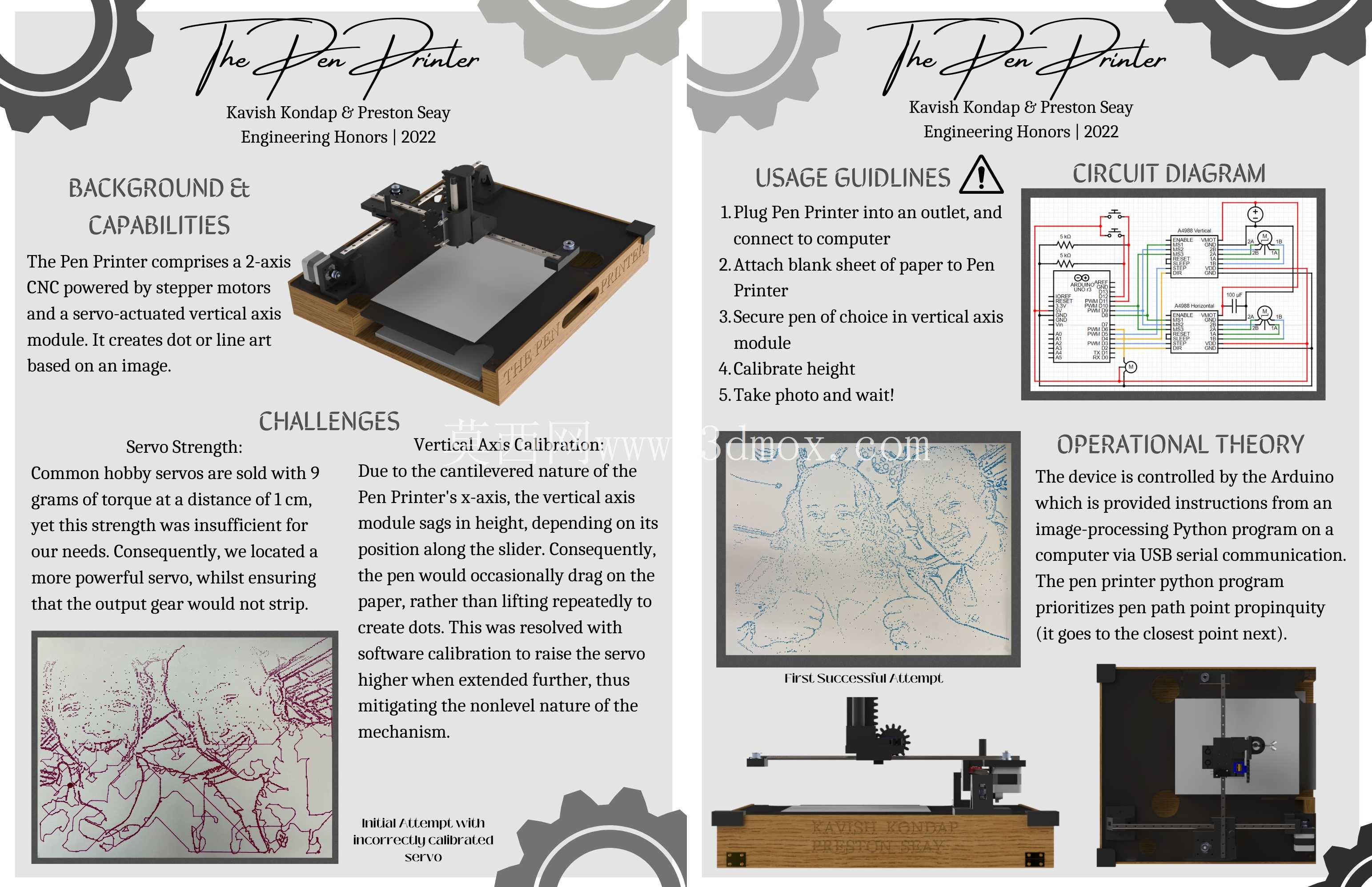

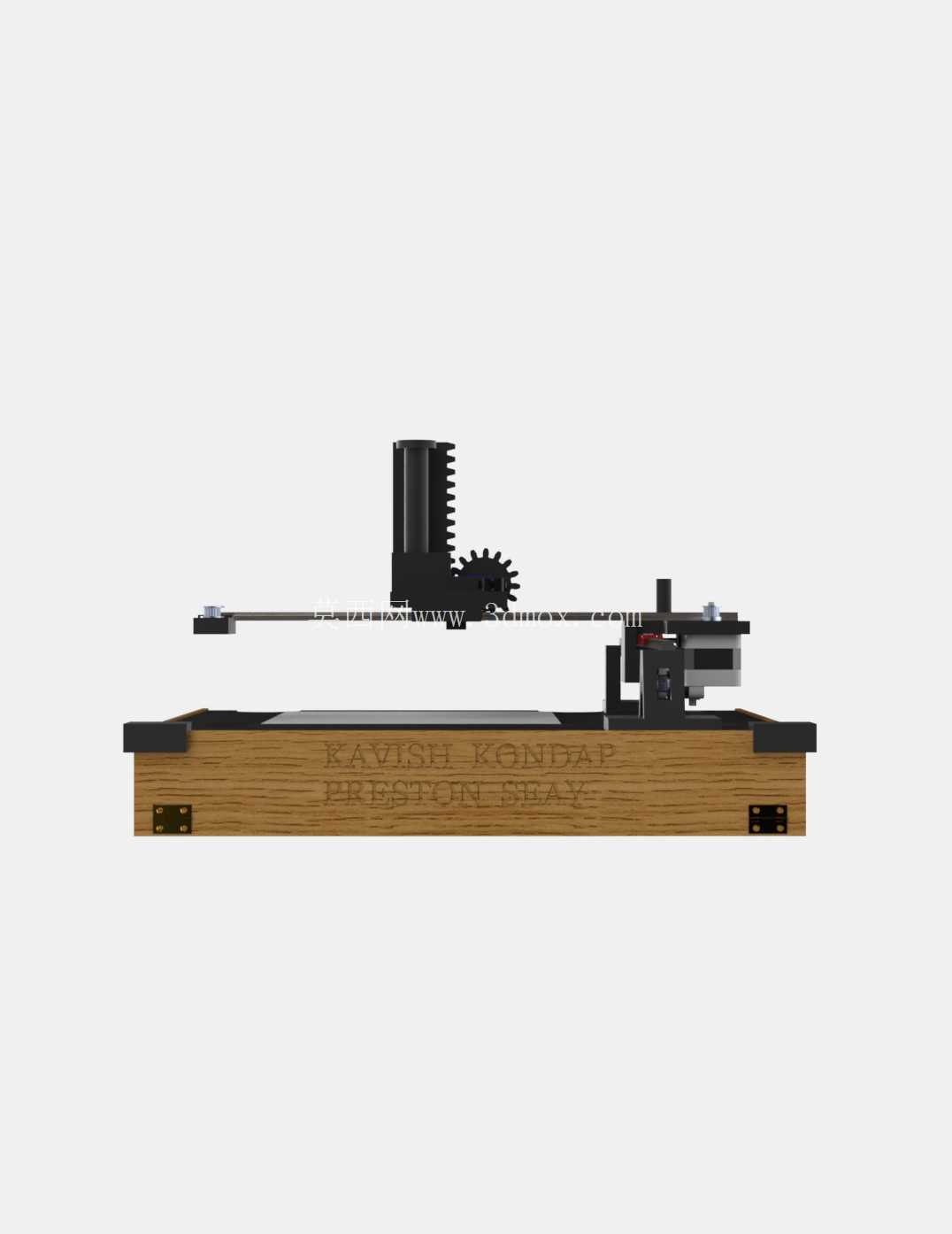

从功能特性来看，设备采用三轴运动架构，X、Y轴负责平面内的点位移动，Z轴承担笔尖的抬落动作，其中X、Y轴方向的运动重复定位精度可达0.1125度，配合0.4毫米规格的笔尖时，可实现635×476分辨率的图案输出，在不受笔尖尺寸限制的理论工况下，最高可支持3840×2160分辨率的点阵与线阵图像输出，能够满足精细手绘稿复刻、复杂工程线稿绘制的精度要求。传动系统上，X、Y轴采用GT2同步带配合步进电机的传动方案，既保证了高速运动下的响应效率，又能维持类CNC加工设备所需的运动精度，避免了纯丝杠传动在长行程下的速度瓶颈；Z轴则采用齿轮齿条传动结构，可根据笔尖移动的水平速度动态调整下落高度，适配不同书写压力的需求，避免笔尖刮破介质或者出现笔迹断墨的问题。

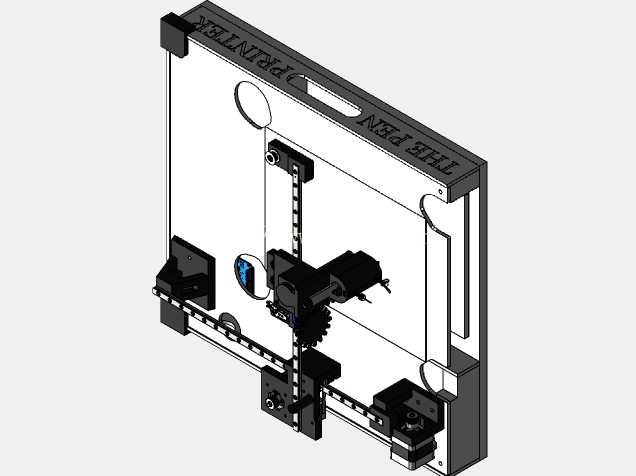

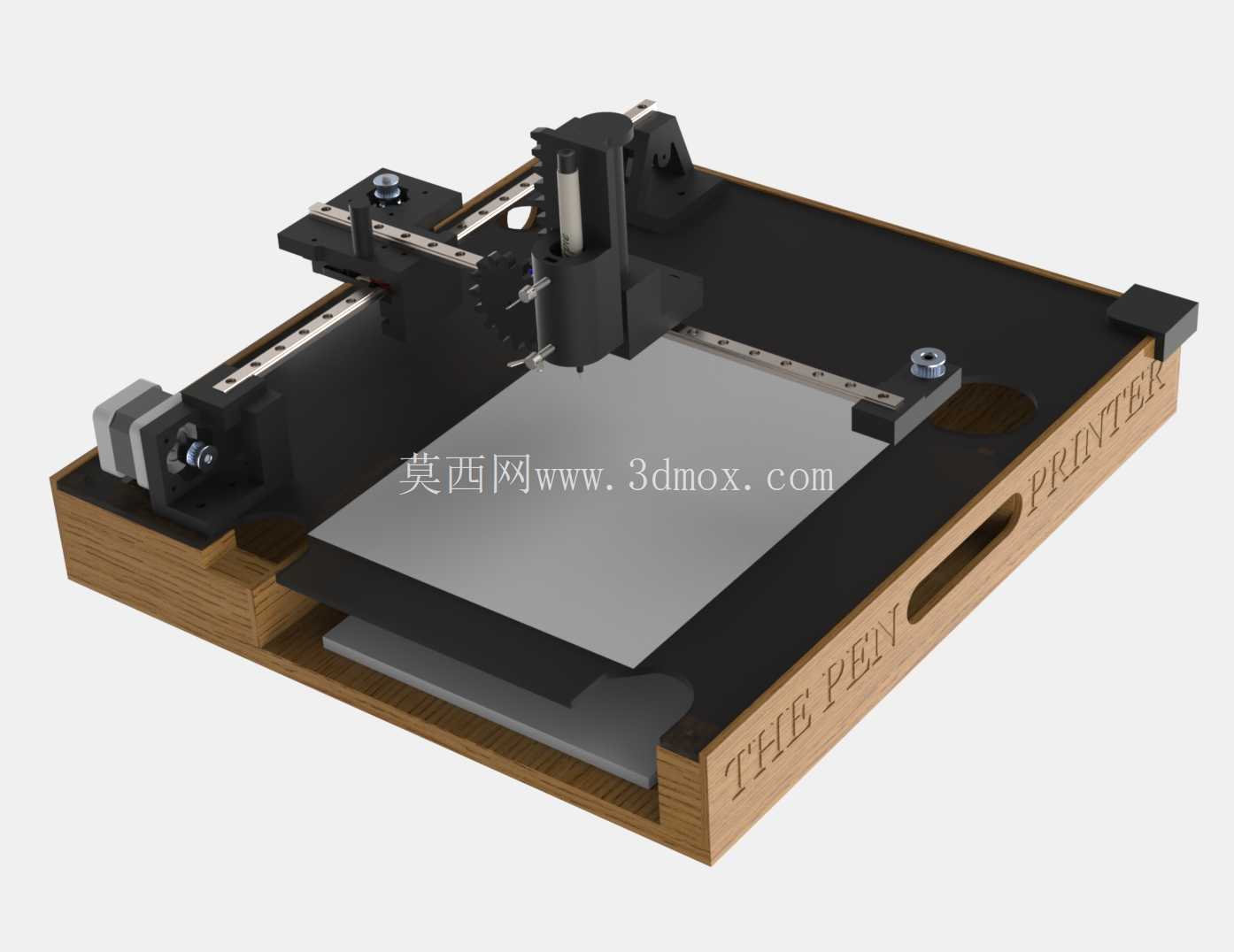

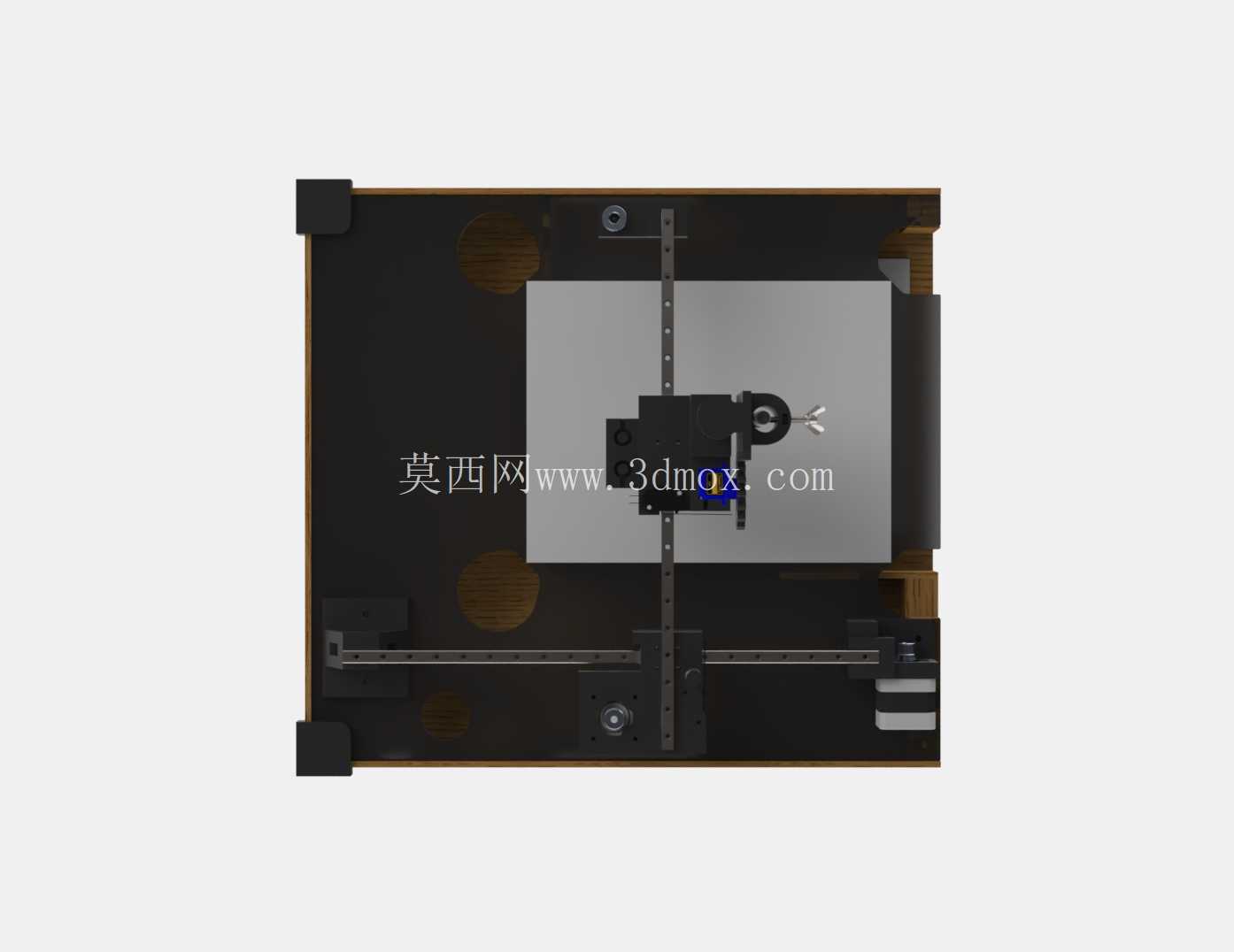

设计过程中，整体结构充分考虑了桌面设备的安装边界，底座采用木质框架搭配金属承托平台的组合结构，既控制了整机重量，又保证了平台的平面度，框架侧面集成了便携提手槽，方便设备在不同工位间转移。运动组件的安装基准面经过平面度校准，直线导轨的平行度公差控制在0.05毫米以内，避免运动过程中出现卡顿、偏移的问题。电控模块集成在底座侧边的预留腔体内，走线全部沿框架内侧的线槽布置，避免运动过程中线缆与传动部件发生干涉。整机所有结构件均经过受力仿真验证，尤其是Z轴的悬臂结构，通过有限元分析校核了悬臂载荷下的形变位移量，确保在笔尖最大下压行程内，结构形变量不超过0.02毫米，不会出现笔尖抖动、笔迹偏移的问题。

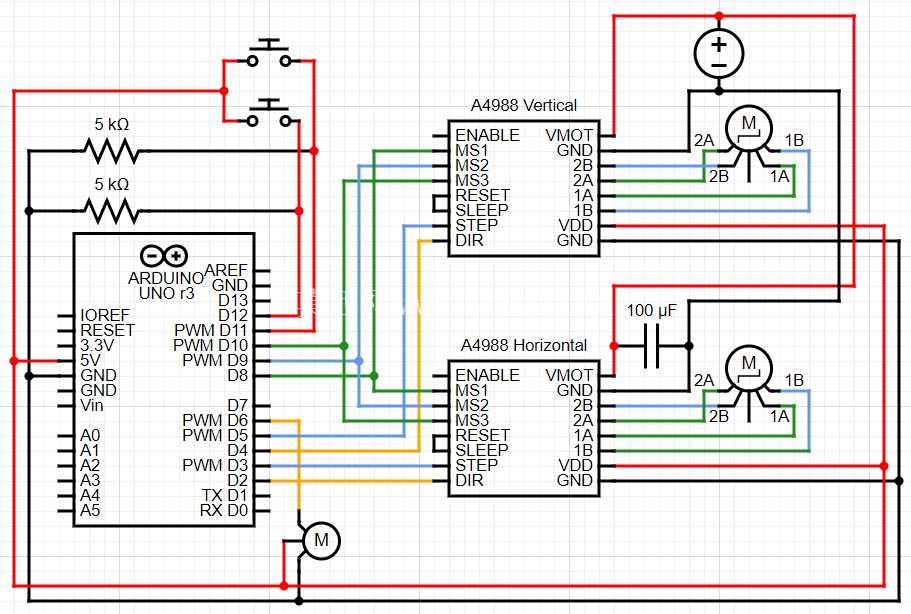

在功能适配层面，设备可搭配开源图像处理程序使用，通过外接摄像头采集待绘制的图像素材，经高斯阈值算法将彩色图像转换为黑白二值图，识别出需要落笔的点位后，通过最近邻优先路径算法生成最优运动路径，减少无效的空行程移动，提升整体绘制效率，最终生成的运动指令可直接传输给下位机控制板，驱动三个轴的步进电机完成协同动作，实现从图像输入到成品输出的全流程自动化作业。设备的笔尖夹持模块采用快换结构，可兼容不同直径的中性笔、钢笔、马克笔等书写工具，用户可根据绘制介质的特性灵活更换笔尖，无需额外调整结构参数，大幅拓展了设备的适用场景。整机的组装过程融合了多种加工工艺，结构件分别采用CNC铣削、手工精加工、3D打印增材制造、激光切割等工艺制作，既保证了核心受力部件的结构强度，又通过3D打印工艺实现了复杂夹持结构的快速制作，降低了整体的制造成本与加工周期，适合个人爱好者、教学场景下的复刻与二次开发。
