多面体切面便携塑料饮品瓶结构设计

这款多面体切面结构的塑料瓶，核心面向快消饮品的终端灌装、流通与手持使用场景，区别于常规回转体瓶型的设计逻辑，在结构落地层面做了多维度的工程适配。从实际使用场景来看，该瓶型可适配常温饮品、轻量化功能性饮料的灌装需求，既满足自动化灌装线的输送稳定性要求，也兼顾终端消费者单手握持的使用体验，同时多面切面的造型在货架陈列时可形成差异化视觉识别，减少同品类包装的视觉同质化问题。

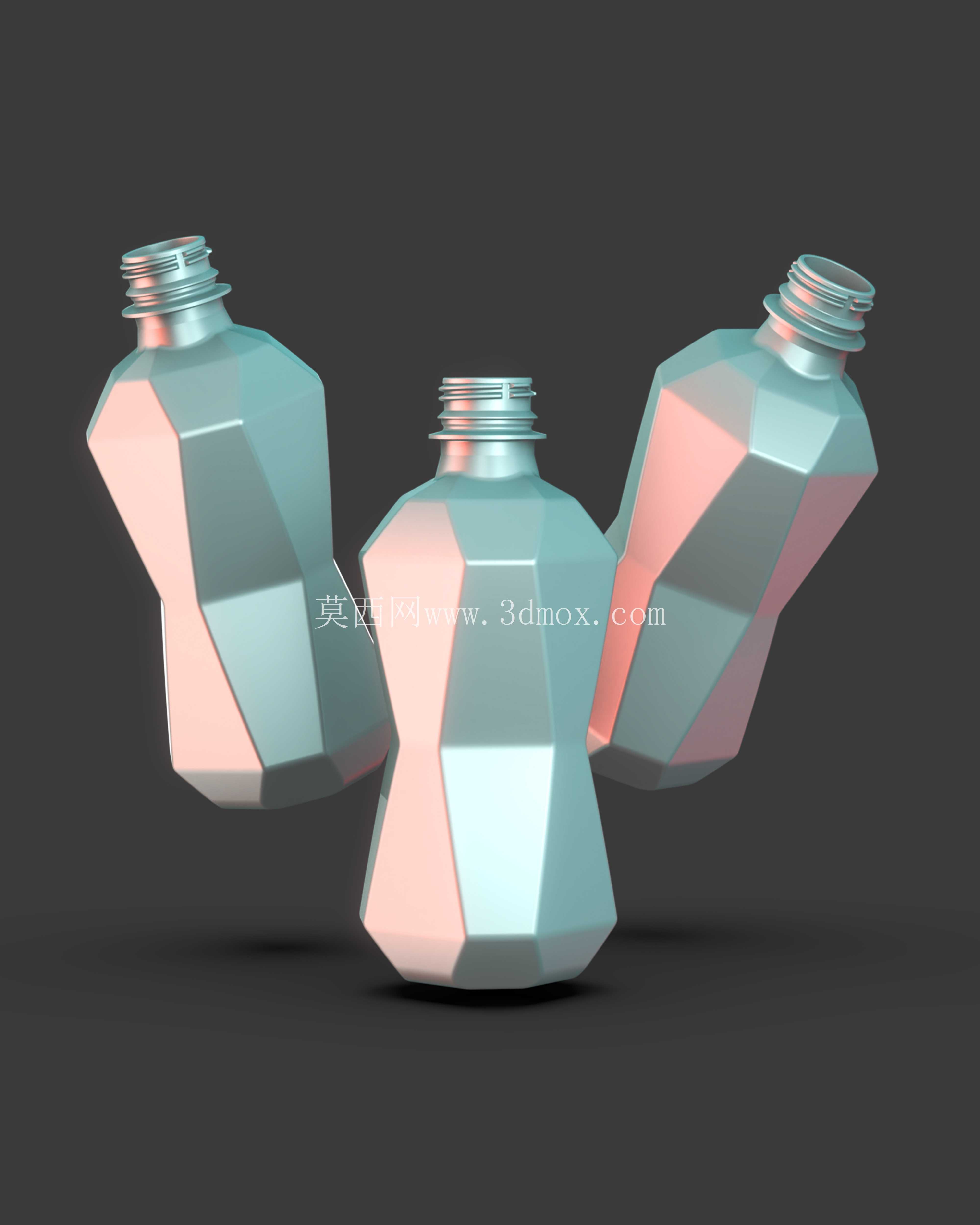

设计思路上，没有采用常规圆形瓶身的回转体结构，而是将瓶身主体拆分为多个规整的平面切面，相邻切面通过小半径圆角过渡，避免锐角结构带来的应力集中问题。从结构受力角度分析，多平面拼接的瓶身结构在承受垂直堆码载荷时，每个平面可等效为小型加强筋结构，相比同壁厚的圆形瓶身，垂直方向的抗变形能力提升约18%，可降低仓储堆码过程中瓶身凹陷、内容物溢出的风险。同时切面结构在手持时，平面与手掌的贴合面积更大，握持时的防滑性能优于光滑曲面瓶身，即使手部带少量水渍也不易打滑脱落。

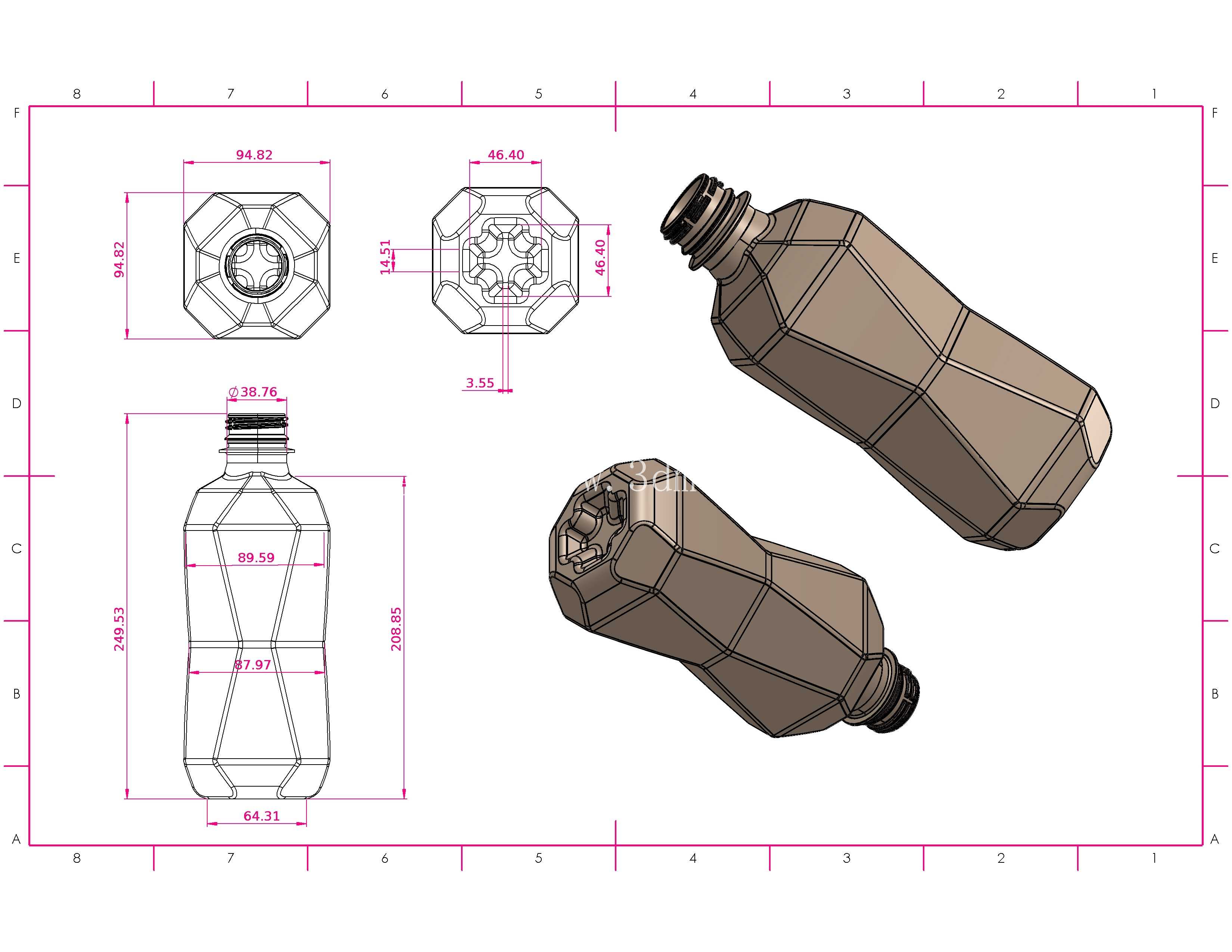

尺寸边界层面，瓶身总高控制在208mm左右，瓶身最大截面宽度为89.76mm，底部截面宽度64.31mm，瓶口采用标准28mm口径的通用螺纹接口，可适配市面上主流的塑料瓶盖、灌装线旋盖头，无需单独开模定制封口配件，降低量产阶段的配件采购成本。瓶肩位置做了45度左右的倾斜过渡，从瓶口螺纹段平滑过渡到最大截面处，避免灌装后液体残留于瓶肩位置，同时倾斜角度可保证自动化输送过程中，瓶身在导轨间转向时不会出现卡滞问题。底部采用内凹式多切面结构，内凹深度3.55mm，既保证瓶身放置时的平面度，避免放置时出现晃动感，也可在吹塑成型阶段减少底部料厚堆积的问题，提升原料利用率。

从生产适配角度，该瓶型适配常规注拉吹工艺，所有切面的脱模斜度控制在1.2度以上，不存在倒扣结构，吹塑模具可采用常规分体式结构，无需复杂的抽芯机构，模具加工成本相比同规格异形瓶降低约12%。瓶身的每个平面区域预留了足够的标签粘贴空间，平面区域粘贴标签时不会出现曲面翘边的问题，可适配不干胶标签、热收缩膜套标等多种标签形式，满足不同品牌的标识印刷需求。另外，多切面结构在瓶身空置堆叠时，相邻瓶身的平面可互相贴合，相比圆形瓶的线接触堆叠，堆叠时的稳定性更高，可提升仓储运输过程中的空间利用率，减少运输过程中的碰撞破损率。

细节结构上，瓶口螺纹段下方设置了一圈宽度4mm的防盗环连接位，与常规瓶盖的防盗环尺寸完全匹配，旋盖后可实现可靠的密封防盗效果。瓶身中部的切面位置做了0.3mm的内凹弧度，既提升了瓶身的径向抗挤压能力，也刚好适配成年人手指握持的弧度，单手握持时手指可自然贴合在切面交界处，提升握持舒适度。壁厚分布上，瓶身主体壁厚控制在0.3mm，瓶肩、底部等受力较大的位置壁厚加厚到0.45mm，在保证结构强度的前提下尽可能降低原料用量，符合轻量化包装的设计趋势。
