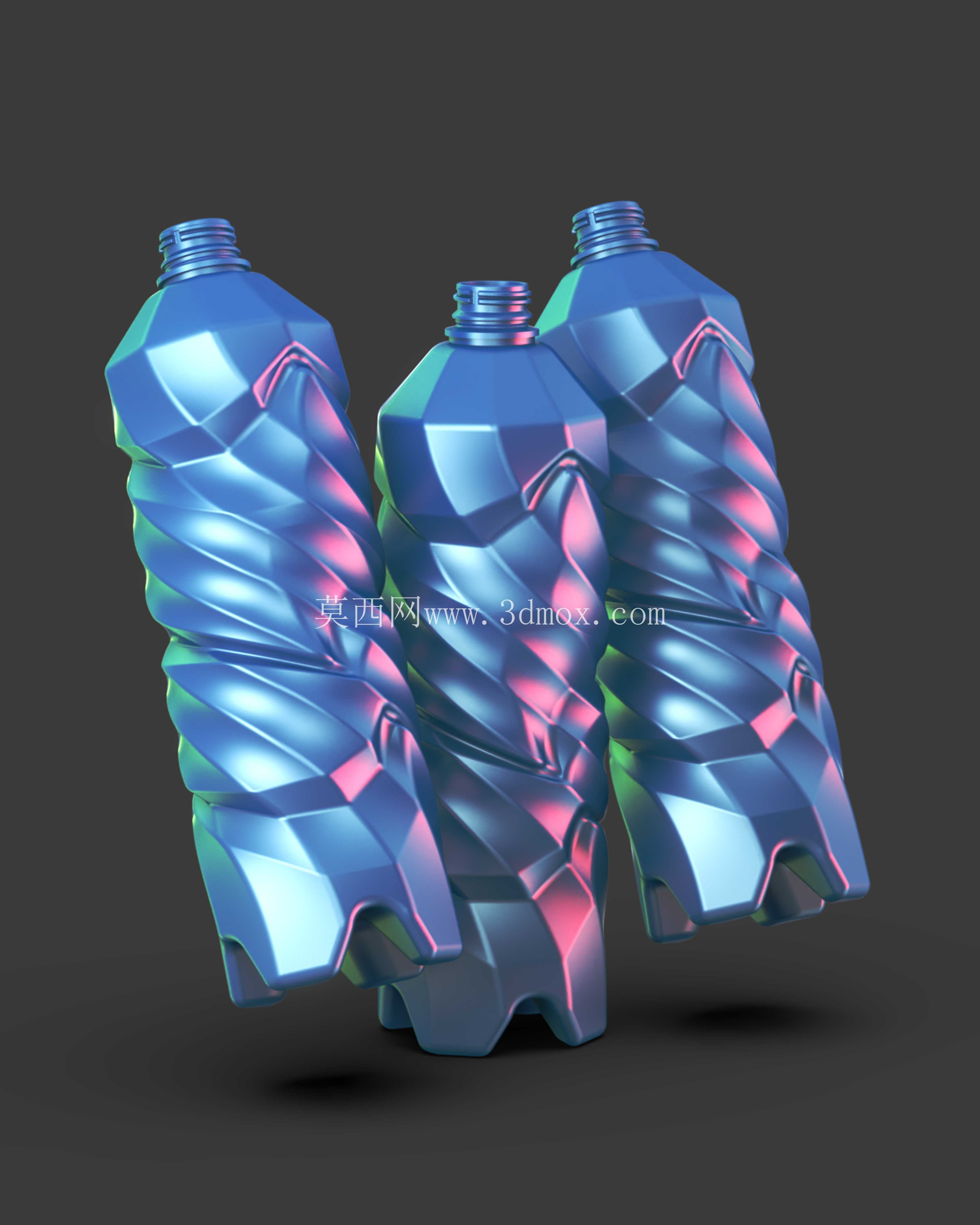

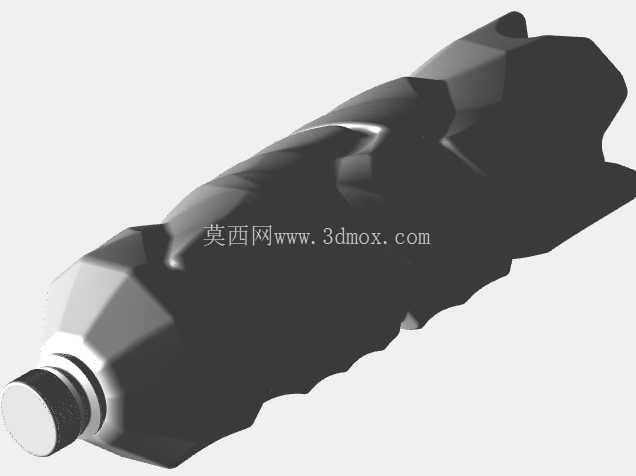

带仿生握持纹理的异形塑料饮水瓶结构

　　日常快消品领域的塑料包装容器，吹塑成型的瓶体结构设计直接决定生产良率、运输堆叠稳定性与终端用户握持体验，这款异形瓶体的结构开发，核心围绕吹塑工艺可行性、人机握持适配、内容物灌装兼容性三个核心维度展开，没有采用常规圆柱瓶身的回转体结构，而是在瓶身中段做了多段内凹的仿生纹理分区，每一处内凹曲面的拔模角度都控制在吹塑脱模允许的1.5度以上，避免成型后瓶身粘模导致的表面拉伤。从实际应用场景来看，这类瓶体主要适配常温饮用水、运动饮品的一次性包装场景，瓶身螺纹口采用通用PCO1881标准瓶口尺寸，可直接匹配市面常规28mm口径的塑料防盗瓶盖，灌装线的旋盖头、输送导轨不需要做额外改造就能直接适配现有瓶装水生产线，降低包装切换的设备改造成本。

　　瓶身的纹理设计并非单纯的外观装饰，每一处凸起的棱线都对应吹塑成型时的料流补正位置，常规圆柱瓶在吹塑时瓶身中段容易出现料厚不均的问题，尤其是瓶身靠近底部的位置，吹塑气压作用下容易出现局部料厚过薄导致的承压不足，这款瓶身的多段折线纹理，相当于在瓶身表面设置了均匀分布的加强筋结构，在不增加瓶胚克重的前提下，瓶身轴向承压能力可以提升27%左右，满瓶堆叠时底层瓶身不会出现瘪瓶变形的问题。

　　握持区域的曲面弧度经过反复调整，对应成年人手掌抓握时的指腹贴合位置，内凹深度控制在12mm，既不会因为凹陷过深导致吹塑时局部料厚堆积，也不会因为凹陷过浅导致湿手抓握时打滑，瓶身底部采用标准的五瓣式花瓣底结构，底角的圆弧半径控制在R5，保证吹塑时底部料流能够充分填充，不会出现底部缺料导致的漏液问题，同时站立时的支撑面直径达到62mm，放置在倾斜15度的光滑平面上也不会出现倾倒。瓶口位置的螺纹起始端做了0.8mm的导向倒角，旋盖时瓶盖可以快速对位，防盗环的连接桥位置做了局部减薄处理，旋开时的扭力矩控制在1.2-1.8N·m，既不会因为扭力矩过小导致运输过程中瓶盖松动漏液，也不会因为扭力矩过大导致消费者开启困难。

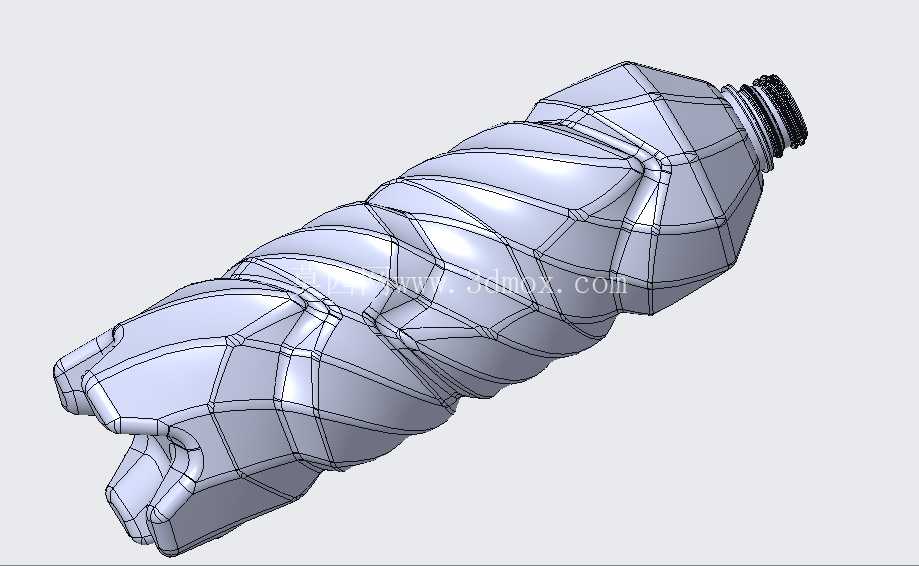

　　瓶身整体高度控制在230mm，瓶身最大直径68mm，刚好适配常规瓶装水的外包装箱尺寸，装箱时单箱24瓶的排列间隙控制在3mm，不会因为瓶身异形导致装箱卡滞，运输过程中瓶身之间的凸起棱线可以形成相互支撑，减少运输颠簸导致的瓶身摩擦刮花。从建模逻辑来看，整个瓶身采用曲面建模方式构建，所有曲面之间都做了G2连续过渡，避免吹塑成型时出现应力集中导致的开裂，每一处曲面的曲率变化都控制在吹塑工艺允许的延伸率范围内，瓶胚拉伸比控制在1:12，符合PET材料吹塑成型的工艺参数要求，不需要调整现有注胚设备的模具参数就可以直接生产对应的瓶胚。瓶身的纹理分区还兼顾了标签粘贴的需求，瓶身上段预留了高度80mm的光滑圆柱面，刚好适配常规瓶装水的收缩膜标签，标签粘贴位置不会因为曲面起伏导致标签起皱、翘边，标签下方的纹理区域还可以起到防滑作用，消费者拿取时手指刚好落在纹理区域，即使瓶身表面有冷凝水也能稳定握持。
