斗山数控机床用SolidCAM加工工装基座

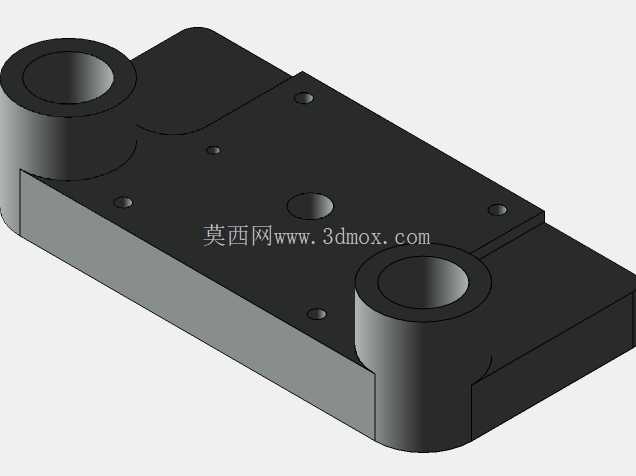

　　这款工装基座是针对斗山系列卧式、立式数控机床配套设计的装夹定位部件，主要适配车间批量加工场景下的工件快速装夹需求，在多台斗山Lynx220卧式CNC、DNM400/2立式CNC以及五轴立式加工中心的日常生产中，这类基座承担着工件定位基准传递、装夹刚度保障的核心作用，能有效减少重复装夹带来的找正时间损耗，提升批量零件的加工一致性。从结构设计来看，基座主体采用矩形平板式布局，两侧对称设置的带孔凸台是核心安装定位结构，两个同轴的通孔用于穿装锁紧螺栓，可将基座整体固定在机床工作台的T型槽位置，安装时需保证两个孔的轴线与工作台X轴进给方向平行，确保后续装夹工件的坐标系与机床坐标系对齐，避免出现装夹偏斜导致的加工超差。

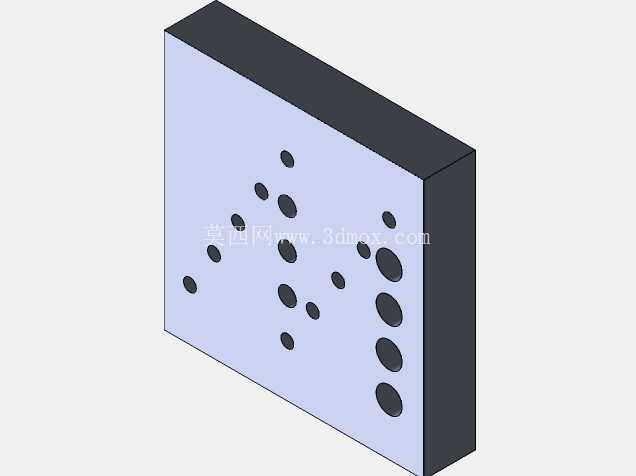

　　基座上表面分布的多个小尺寸沉孔，是用于安装定位销和小型压紧件的结构，不同位置的沉孔对应不同规格工件的装夹点位，设计时通过统一沉孔的孔径和深度，可实现装夹配件的通用化，减少车间工装配件的储备种类。基座的厚度设计充分考虑了切削过程中的受力变形问题，在满足工作台安装空间的前提下，通过合理的壁厚分配，既保证基座自身的刚性，避免大进给切削时出现基座颤振影响加工表面质量，又控制了整体重量，方便操作人员进行拆装和位置调整。

　　在实际加工应用中，这类基座通常作为模块化装夹系统的基础板使用，上方可搭配组合平口钳、专用夹具、多工位装夹支架等配件，适配轴类、板类、小型壳体类零件的加工需求，尤其在小批量多品种的生产场景下，不需要每次都重新制作专用夹具底座，只需要调整上方的装夹组件即可快速切换加工任务，大幅缩短生产准备周期。设计过程中针对SolidCAM的加工路径做了适配优化，基座的所有加工面都预留了合理的切削余量，两个定位凸台的外圆和内孔采用一次装夹完成车削加工后再进行铣削加工的工艺路线，保证孔与外圆的同轴度要求，上表面的沉孔采用钻锪复合加工路径，减少换刀次数，提升加工效率。

　　基座的安装边界充分考虑了斗山机床的工作台行程范围，整体长度和宽度控制在工作台有效装夹区域内，不会出现超程问题，底部的平面经过精磨处理，与工作台表面的接触面积达到85%以上，保证装夹的贴合度，避免切削过程中出现基座移位。两侧的凸台高度经过精确计算，既保证锁紧螺栓有足够的锁紧行程，又不会因为凸台过高导致刀具加工时出现碰撞干涉，在五轴机床加工时，凸台的高度也不会影响摆头的旋转角度，可满足多角度复合加工的空间需求。基座的边角位置都做了小尺寸的倒角处理，一方面是去除加工毛刺，避免操作人员拆装时被锐边划伤，另一方面也能减少应力集中，提升基座的长期使用稳定性，避免在频繁的装夹锁紧过程中出现边角开裂的问题。在日常使用中，这类基座需要定期检查上表面的平面度和定位孔的磨损情况，当定位孔出现磨损间隙过大时，需要及时更换衬套或者重新修复基准面，避免影响工件的装夹精度，同时基座表面要做好防锈处理，避免车间切削液长期腐蚀导致表面锈蚀，影响与工作台的贴合精度。
