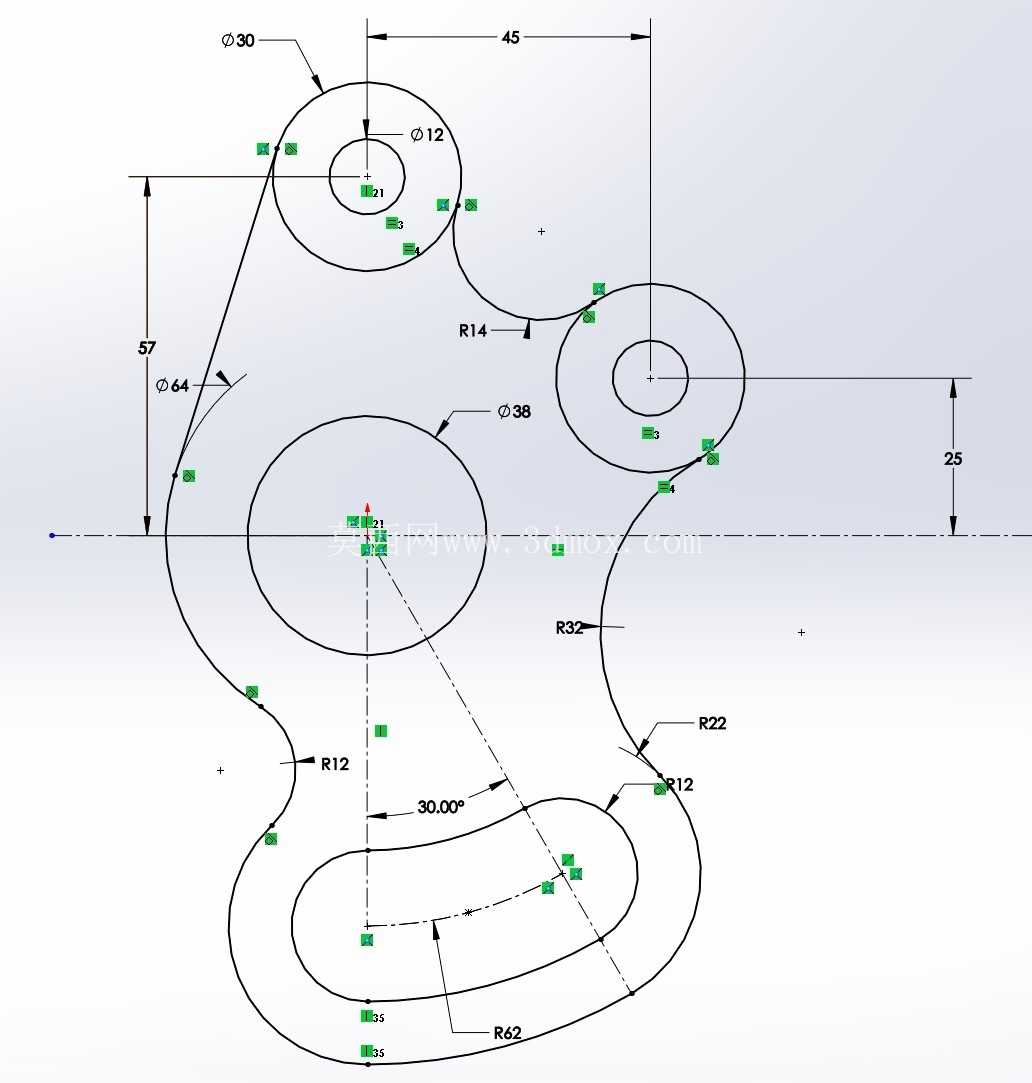

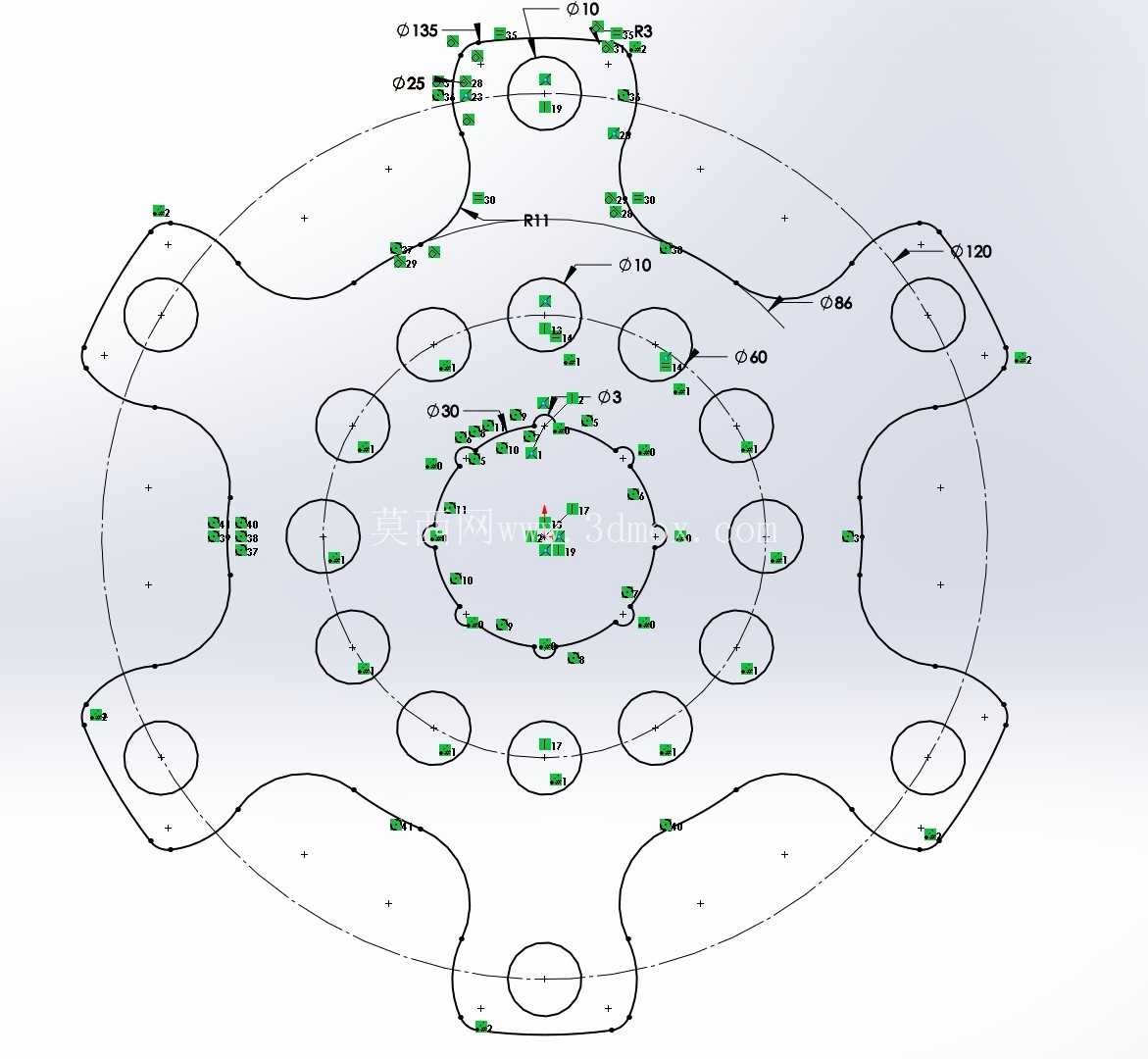

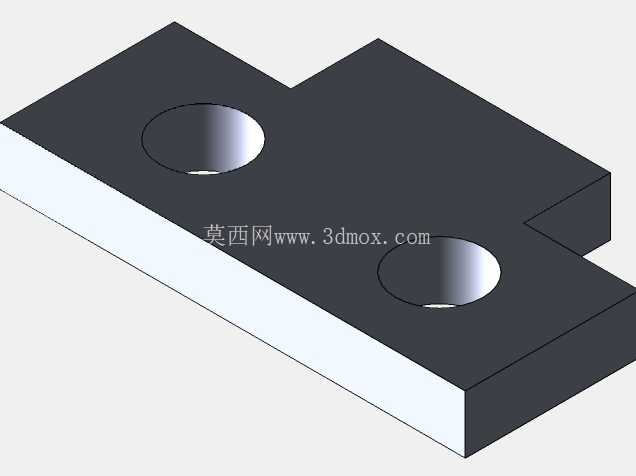

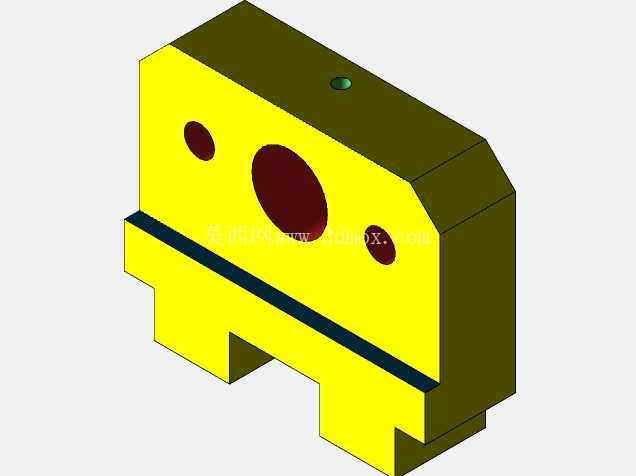

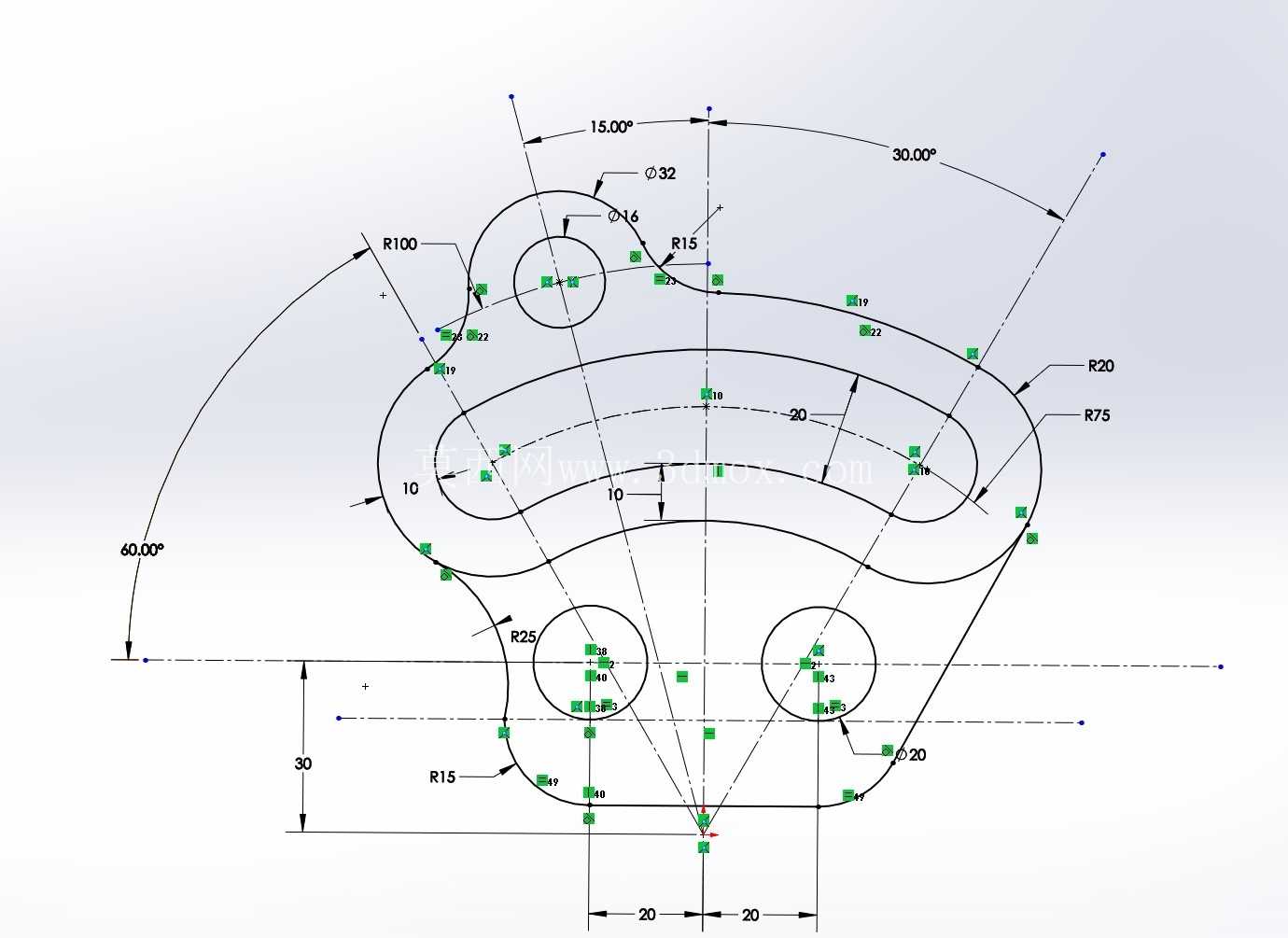

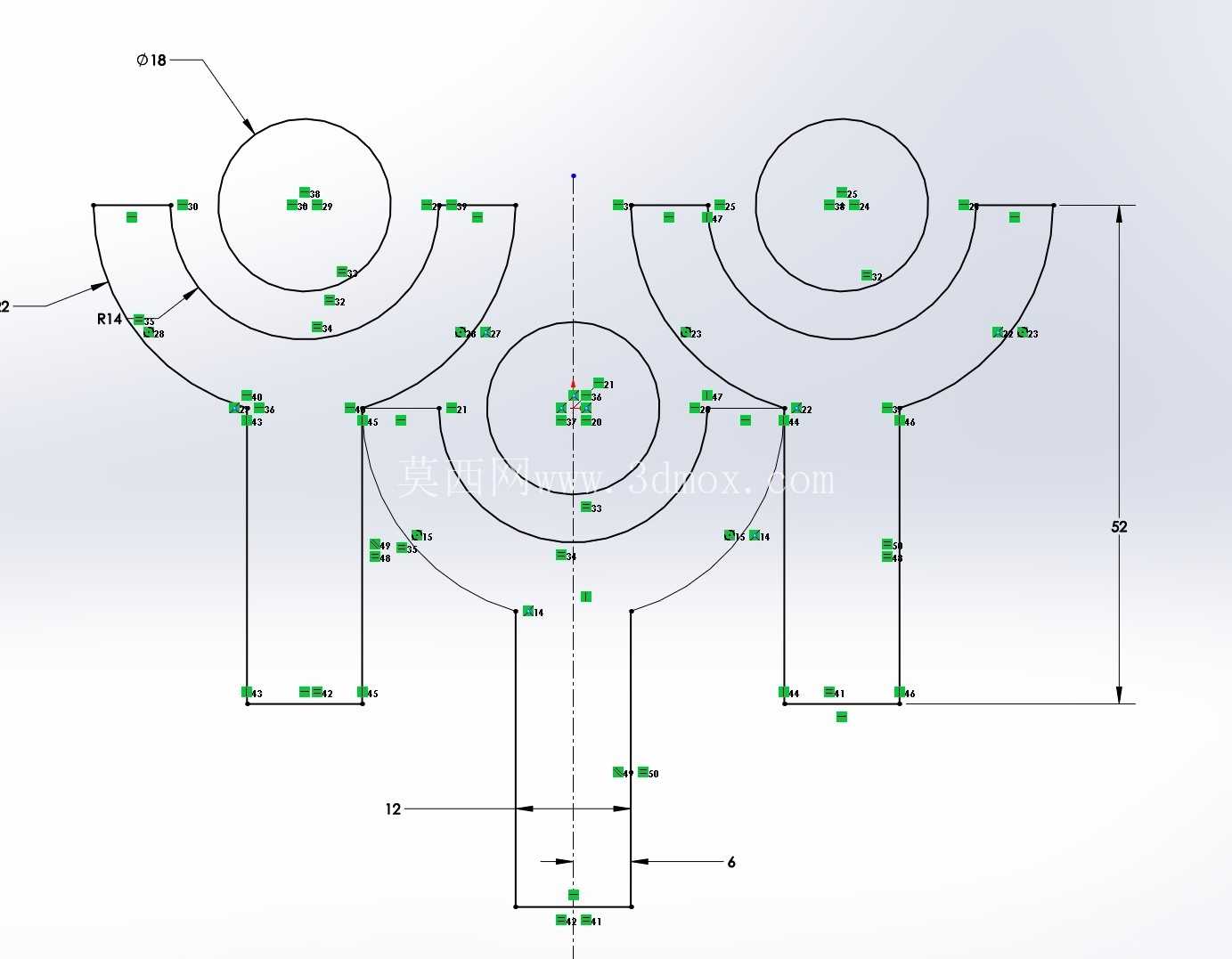

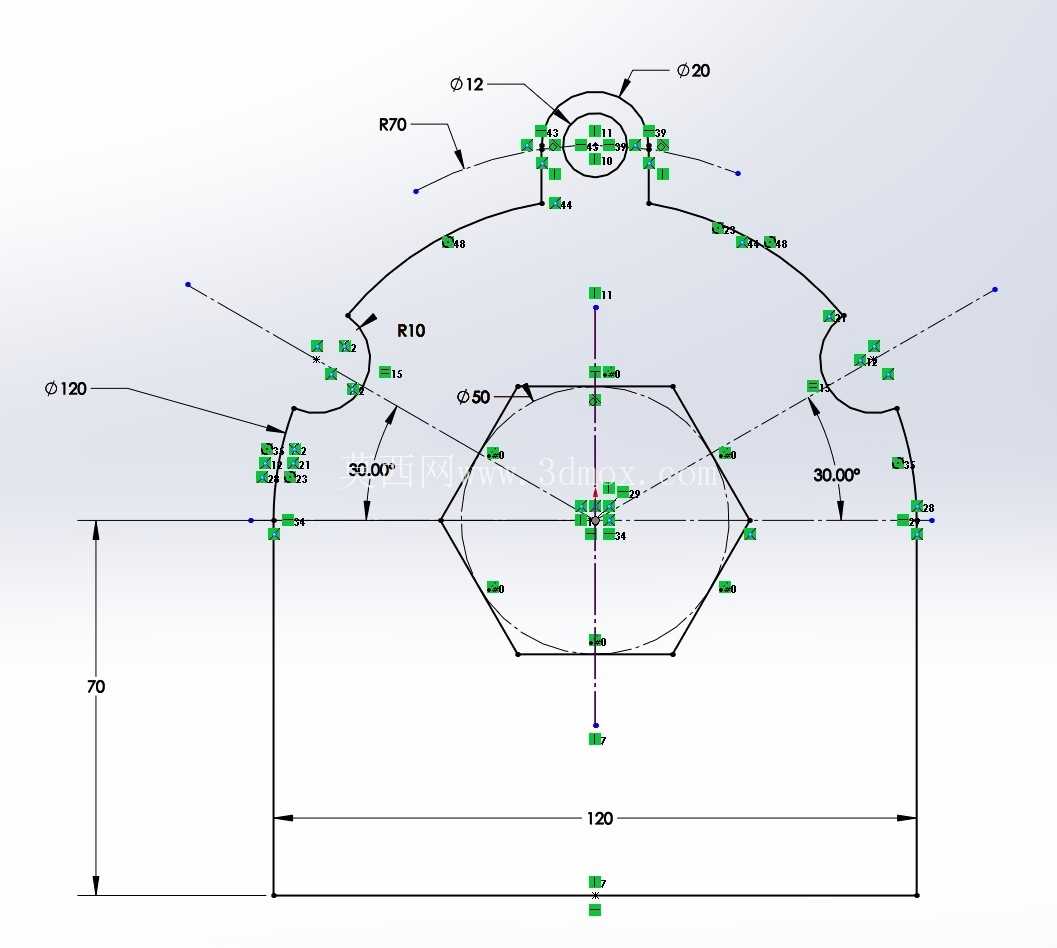

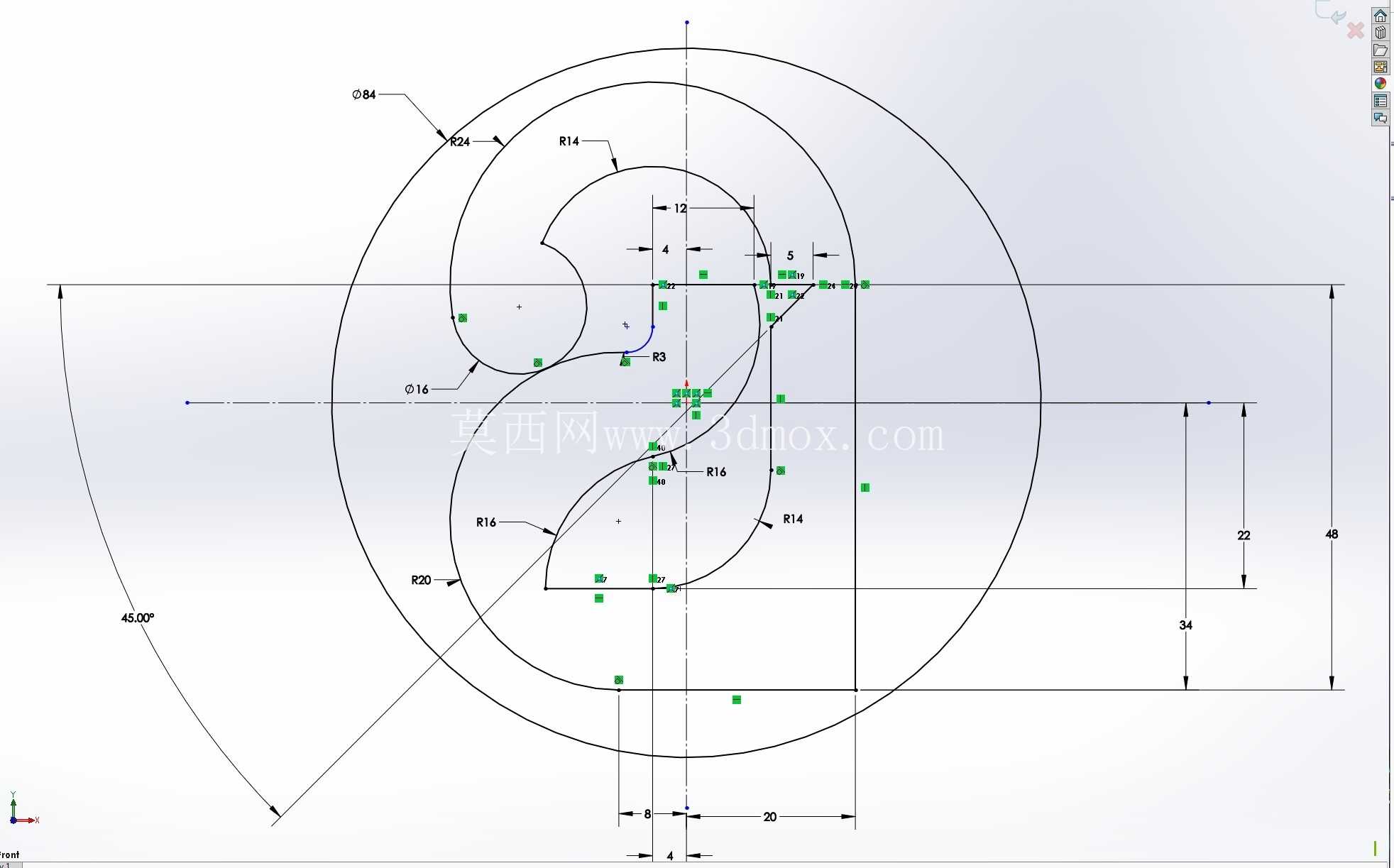

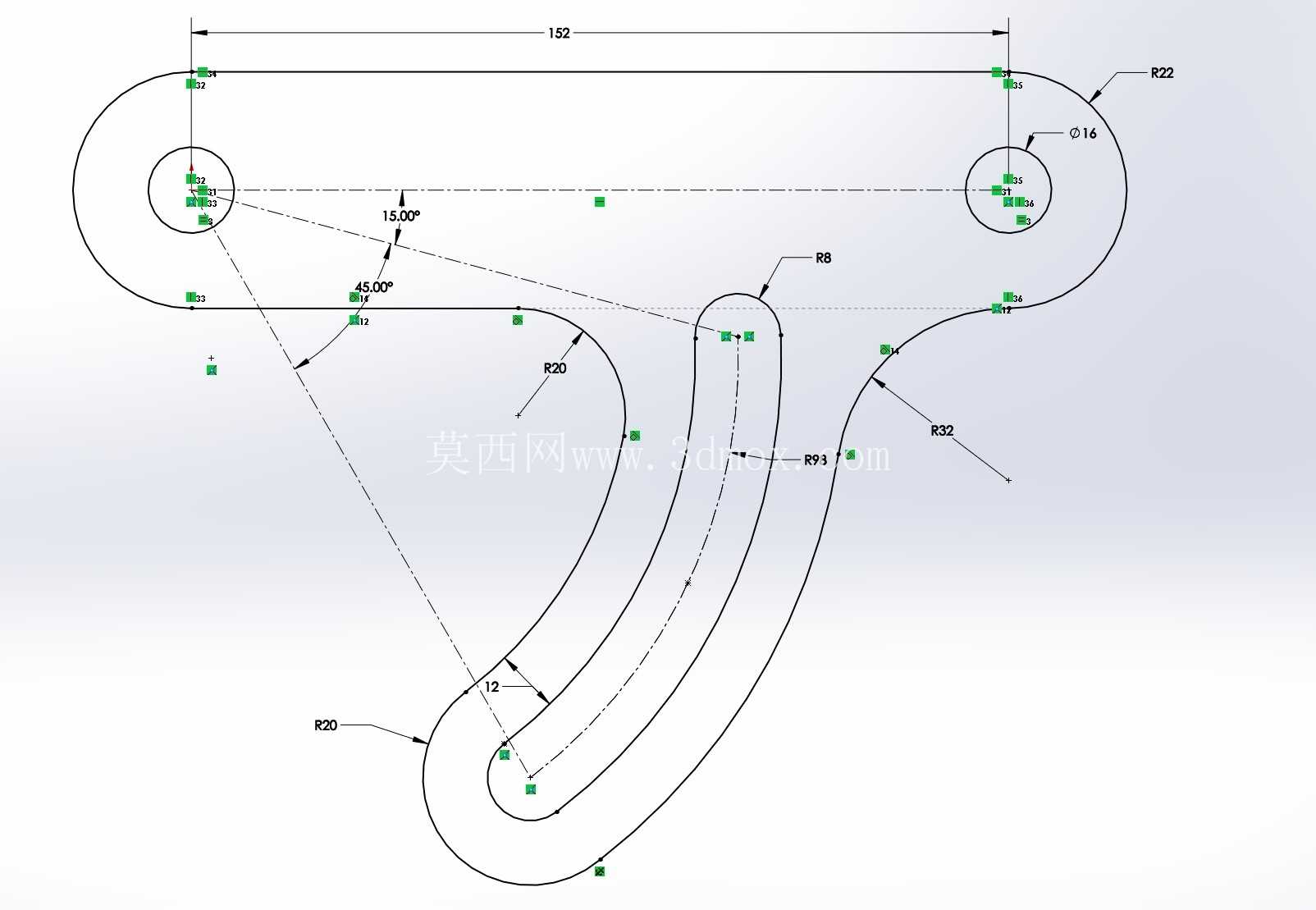

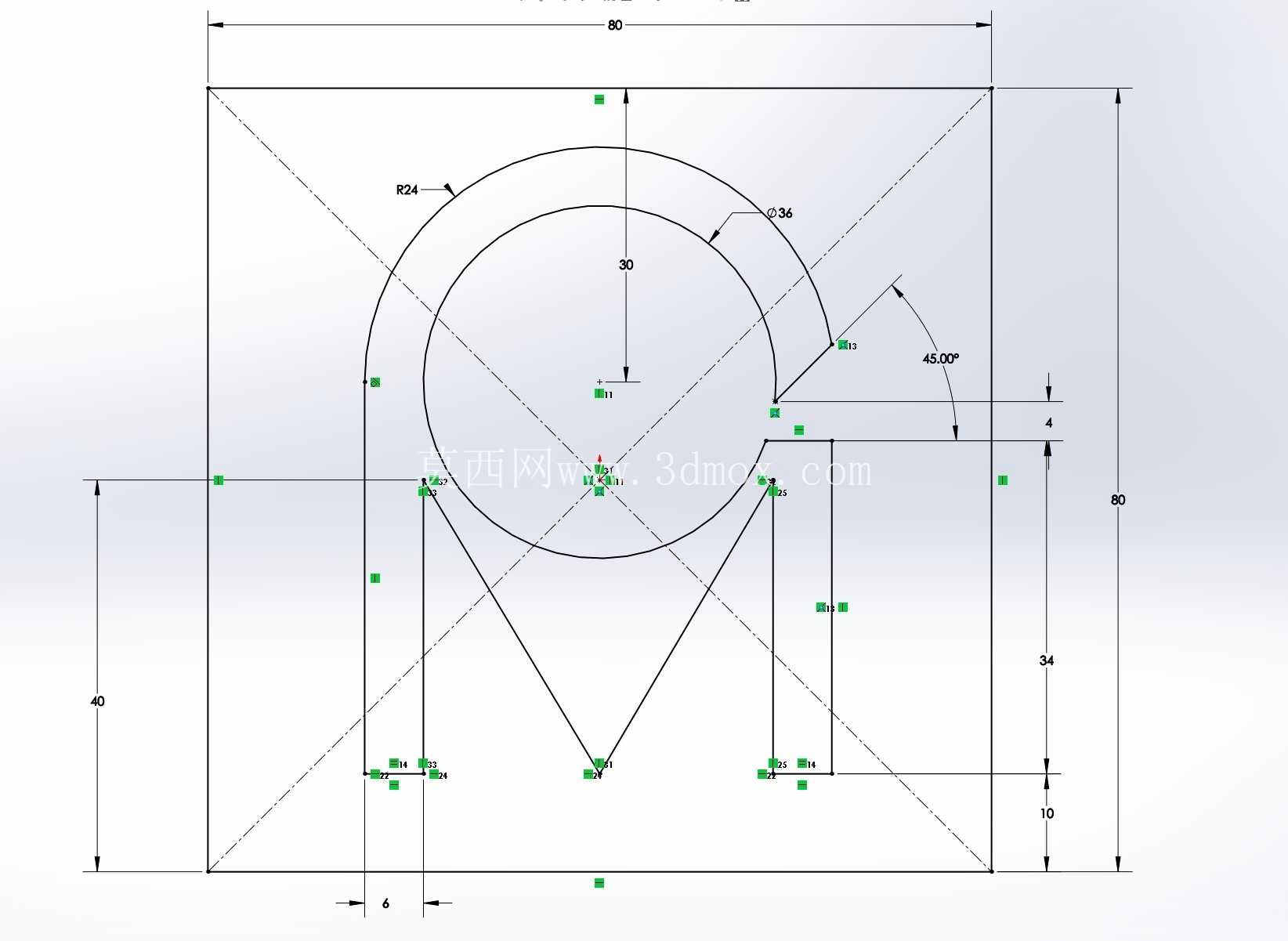

该结构采用多层同心环形阵列布局,核心区域为小直径基准环,向外依次排布中径、大径两层功能环,最外侧为闭合外轮廓曲线,整体沿中心轴线完全对称,适配回转类设备的安装对接需求。从实际工程应用场景来看,这类结构常作为回转工作台的分度定位基座、多工位转盘的安装承载板,或是流体分配器的汇流安装面板,可在360度圆周范围内均匀布置功能元件,保证各工位受力、介质分配的一致性,避免单侧负载偏载带来的结构变形问题。设计过程中首先确定中心基准轴线,所有环形结构的圆心均与该轴线重合,保证回转过程中各点位的同轴度公差可控,减少高速回转时的动平衡偏差。
外轮廓采用多段圆弧相切连接的花瓣式造型,每段外凸圆弧对应一组功能安装孔位,内凹段则作为安装避让空间,既可以在有限的外轮廓尺寸内最大化布置安装点位,也能减少相邻工位元件的干涉风险,相比正多边形外轮廓,圆弧过渡段不存在应力集中的尖角,在承受交变载荷时能有效降低裂纹萌生概率。尺寸标注层面,最外侧轮廓最大回转直径为135mm,中心基准环直径30mm,中间功能环直径60mm,大径功能环直径86mm,各层环上的安装孔采用等角度阵列排布,小孔直径统一为3mm、10mm两种规格,大孔直径为25mm,孔位之间的连接曲线采用R3、R11等固定半径圆弧平滑过渡,所有过渡圆弧与相邻孔位轮廓、环向基准线均保持相切约束,建模时可通过草图圆周阵列命令快速生成对称结构,后续修改孔位数量时仅需调整阵列参数即可完成全图更新,大幅提升设计迭代效率。
安装边界方面,结构最外侧预留120度范围的平直定位边,可与设备基座上的定位销配合完成周向固定,避免安装时出现角度偏差,底部安装面的平面度公差可控制在0.02mm以内,保证与对接基座的贴合度,减少连接螺栓的附加应力。功能特性上,多层环的孔位可分别适配不同规格的接头、定位销、传感元件,中心区域的小孔可用于安装中心定位轴,承担整个结构的回转支撑载荷,中间层的均布孔可用于固定功能执行元件,外层的大直径孔则可作为介质通道或走线孔,各孔位之间的加强筋沿径向布置,在保证结构整体刚度的前提下减少材料用量,降低整体重量。
实际建模时需要注意各圆弧段的相切约束完整性,避免草图出现开口或重叠线段,否则后续拉伸、阵列特征会出现生成失败的问题,同时所有孔位的定位尺寸均以中心轴线为基准标注,减少尺寸链累积误差,加工时可采用数控铣床一次装夹完成所有轮廓和孔位的加工,保证各位置的形位公差符合设计要求。这类对称回转结构在自动化转台、多工位检测设备、旋转供料机构中应用广泛,均匀的孔位布局可以保证各工位的工作节拍一致,对称的外轮廓也能降低回转过程中的风阻和振动,提升设备运行的稳定性。
