金属薄壁圆柱立管夹持固定构件

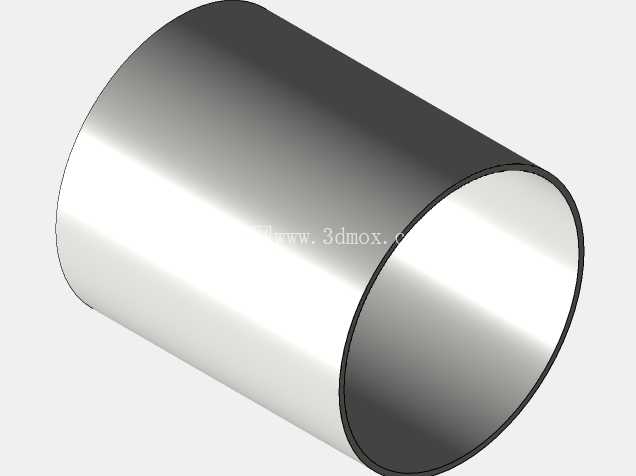

　　在民用建筑给排水、市政管线布设、工业流体输送管路系统的现场施工环节，立管的径向固定一直是影响管线长期运行稳定性的核心细节，这类薄壁圆柱结构的夹持件，正是针对垂直布设的金属立管开发的专用固定构件。不同于普通抱箍类固定件的多片拼接结构，该构件采用整体式薄壁圆筒构型，内壁与待夹持立管的外壁采用间隙配合设计，安装时可直接从立管端部套入指定安装点位，无需拆分构件即可完成预装，大幅压缩高空管线作业的操作时长，尤其适配住宅管井、工业厂房竖向管排这类操作空间受限的安装场景。从功能实现逻辑来看，该夹持件的核心作用是约束立管的径向位移，同时允许立管因介质温度变化产生的轴向微量伸缩，避免硬接触约束导致的管材应力集中。

　　构件的壁厚经过反复校核，在保证径向夹持刚度的前提下尽可能降低材料用量，圆筒两端做了微小的圆弧倒角处理，既可以消除安装过程中锐边对立管外壁防腐层的划伤，也能避免长期运行中应力集中导致的构件端部开裂。设计阶段优先考虑了安装边界的适配性，构件的轴向长度根据常用立管的管径规格做了匹配，针对公称直径40mm到110mm的常规金属立管，构件长度控制在管径的1.2到1.5倍区间，既保证足够的夹持接触面积分散固定应力，又不会占用过多的竖向安装空间，方便在管线接头、阀门旁的狭小位置布设。构件的外壁预留了标准的安装耳座接口位，可直接搭配膨胀螺栓、管卡支架与建筑墙体、钢结构支架完成固定，无需额外加工转接件，适配现有通用管线支架的安装孔位标准。

　　不同于带调节螺栓的开放式管夹，该整体式夹持件的同轴度精度更高，安装后立管的垂直度偏差更容易控制在施工规范允许的范围内，对于高层住宅的竖向给排水立管、工业厂区的压缩空气垂直管路这类对管线垂直度有明确要求的场景，该结构的固定件能有效降低长期运行中管线倾斜、接口渗漏的概率。在材料选型的适配设计上，该结构预留了足够的壁厚余量，既可以采用不锈钢板材冲压成型用于腐蚀环境的管路系统，也可以采用普通碳素钢做表面镀锌处理用于常规室内干燥环境，不同材质的成型工艺都能适配该结构的构型，无需大幅修改模具参数。实际施工中，这类夹持件的安装点位通常设置在立管接口上方300mm到500mm位置，以及每层楼板上方的固定支架处，通过多点位的径向约束，将立管的自重荷载均匀传递到建筑结构上，避免管线接口长期承受竖向荷载导致的密封失效。该构件的圆筒内壁设计为光滑接触面，不会对立管的外壁造成压痕损伤，对于薄壁不锈钢管、钢塑复合管这类对外壁防护要求较高的管材，该结构的夹持件相比带齿形防滑结构的管夹适用性更强，不会破坏管材的表面防护层。

　　从建模逻辑来看，该构件的三维模型严格按照实际冲压成型的工艺特征构建，还原了薄壁圆筒的真实壁厚、端部倒角以及安装接口的位置尺寸，结构设计人员在做管线综合排布时，可以直接调用该模型进行支架点位的预排布，提前校验构件与周边管线、建筑结构的安装间隙，避免现场安装时出现空间冲突。针对不同管径的立管，该结构可以通过等比例缩放调整尺寸参数，保持整体构型不变的前提下适配不同规格的管线，具备较好的系列化拓展性，能够覆盖多数常规竖向管线的固定需求。
