韦尔多莱特焊接支管连接结构展示

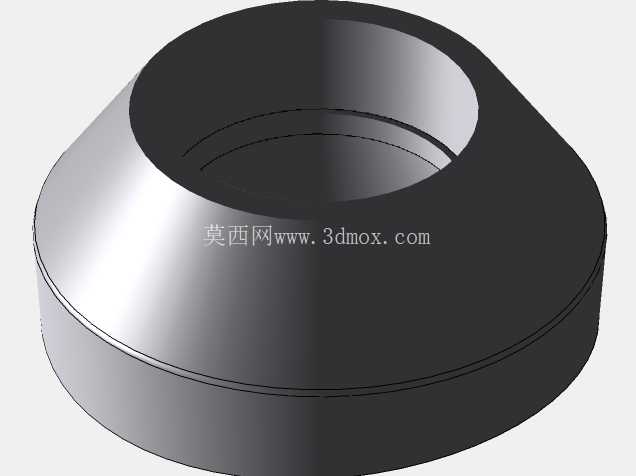

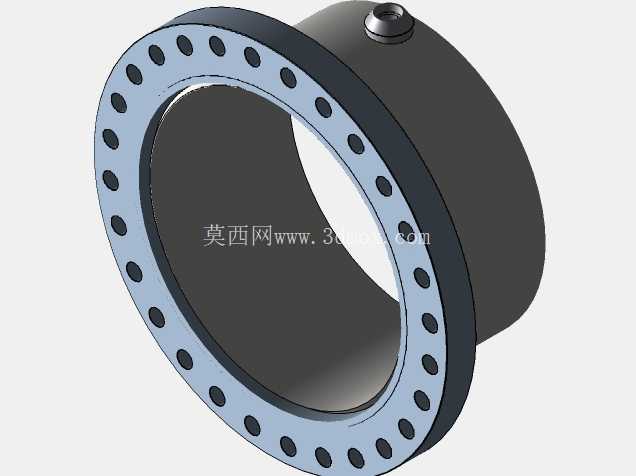

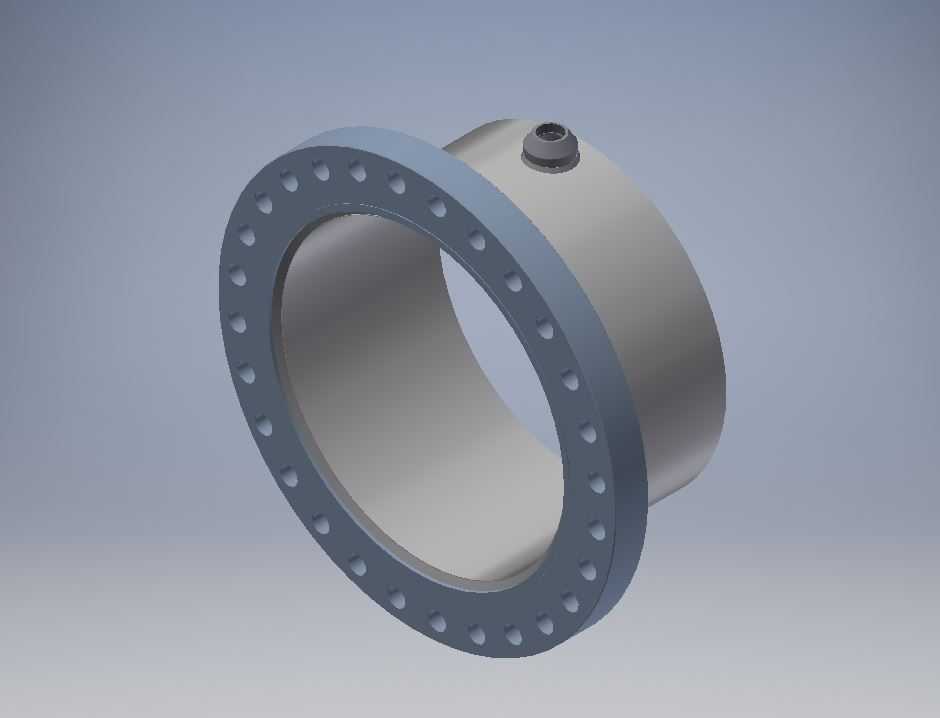

　　在石油化工、电力输送、市政给排水等涉及压力管道布设的工程场景中，主管与支管的连接节点一直是管线应力集中、密封失效风险较高的部位，传统的开孔直接焊接、异径三通对接等方式，在高压、高温、介质腐蚀性强的工况下，很容易出现焊缝开裂、介质泄漏的问题，韦尔多莱特作为加强型支管连接构件，正是为解决这类工程痛点设计的专用管件。从结构形态上看，该构件主体为与主管外壁弧度匹配的鞍形底座，上部延伸出带标准法兰盘的支管连接段，侧面预留了仪表取源或排气排液的小口径接口，整体采用一体化锻造成型后机加工的工艺路线，避免了拼接焊缝带来的强度缺陷。

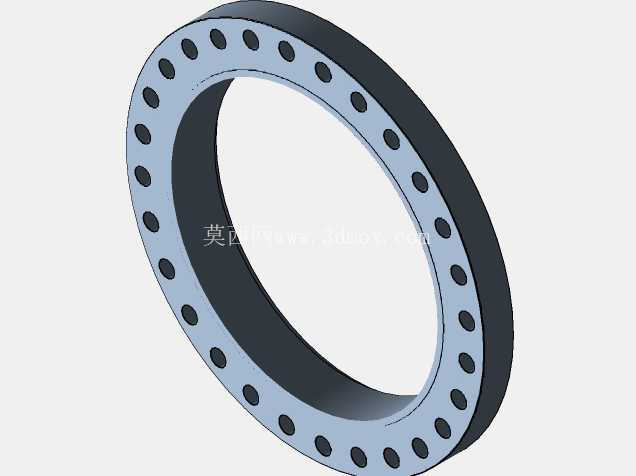

　　设计过程中首先要匹配主管的外径曲率，鞍座底部的弧形面必须与主管外壁实现紧密贴合，贴合面的轮廓度公差需要控制在0.2mm以内，保证焊接时焊缝间隙均匀，减少焊接应力变形；上部法兰的螺栓孔采用圆周等分排布，孔位公差需满足对应压力等级的法兰标准要求，确保与下游阀门、仪表或支管段的对接互换性，法兰密封面的平面度、粗糙度要符合密封件的压缩形变要求，防止静密封点泄漏。侧面的小接口采用内螺纹或焊接短管结构，通常用于安装压力变送器、温度传感器，或是作为管线的高点排气、低点排液接口，无需在主管上额外开孔，减少了管线的开孔数量，也就降低了管线整体的泄漏风险点。

　　实际安装作业时，需要先在主管的对应位置开出与支管内径匹配的圆孔，对开孔边缘进行倒角打磨去除氧化层与毛刺，将韦尔多莱特的鞍座贴合在开孔位置，先进行多点定位焊固定，调整构件的垂直度与法兰面的水平度，确认支管走向符合管线排布要求后，再采用全焊透结构完成环向焊缝的焊接，焊接完成后需要对焊缝进行无损检测，确认无气孔、裂纹、未焊透等缺陷后，再进行压力试验验证节点的承压能力。

　　这类构件相比传统的异径三通，不需要对主管进行大面积的切割，仅需开出支管内径大小的孔即可，大幅降低了开孔对主管整体结构强度的削弱，鞍形的底座相当于在开孔位置增加了一圈加强筋结构，能够有效分散支管传递的载荷，以及管线内压带来的应力集中，在高压管线、高温蒸汽管线、易燃易爆介质输送管线上的应用优势十分明显。建模过程中需要重点处理鞍座曲面与主管曲面的匹配关系，法兰螺栓孔的阵列参数要严格遵循对应公称压力、公称通径的法兰标准，侧面小接口的位置要避开法兰螺栓的操作空间，同时要考虑焊接作业时的焊枪可达性，避免出现结构干涉导致的焊接死角，焊缝的预留尺寸要根据焊接工艺要求设置，保证焊脚高度满足强度计算要求，整体结构的壁厚要根据管线的设计压力、设计温度、介质腐蚀余量进行计算确定，不同压力等级下的法兰厚度、鞍座壁厚、支管段壁厚都要对应调整，不能采用统一的尺寸参数。在管线改造项目中，这类构件的应用尤为广泛，不需要将整段主管切割更换，仅需在原有管线上开孔焊接即可完成支管的引出，大幅缩短了施工周期，降低了改造成本，同时连接节点的可靠性远高于直接开孔焊接的结构，能够满足长周期运行的管线安全要求。
